Karta katalogowa

System zasilania solarnego CCTV

System zasilania solarnego CCTV

ModelCS200100

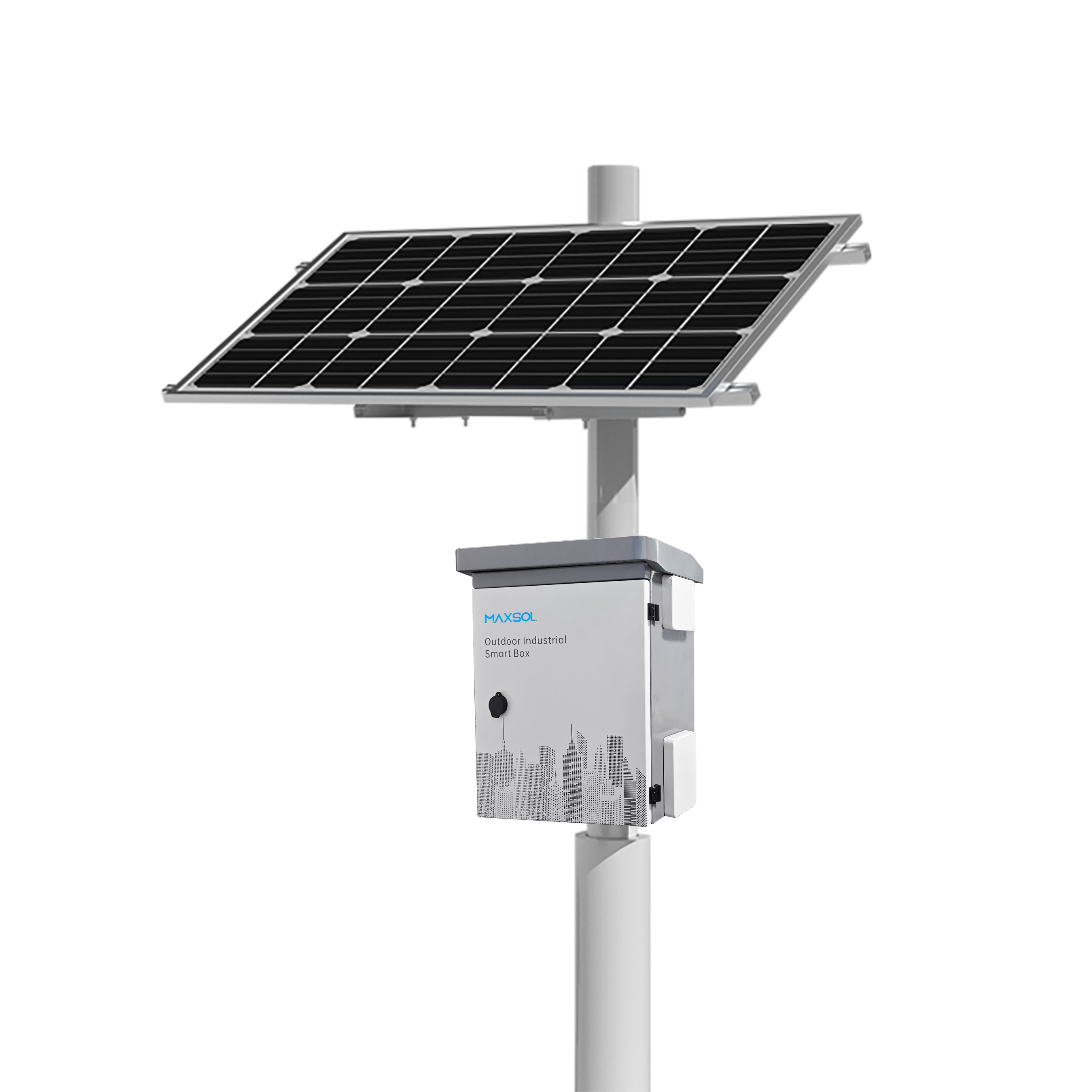

System zasilania solarnego CCTV

CS200100 | System zasilania solarnego 200W100Ah 1280Wh

System solarny CS200100 o mocy 200W jest wyposażony w akumulator LiFePO4 100Ah (1280Wh) i zintegrowaną szafę zewnętrzną IP65, zapewniając niezawodne i stabilne zasilanie autonomiczne do monitoringu zewnętrznego i zdalnego.

Odporna na warunki atmosferyczne szafa mieści regulator ładowania solarnego MPPT i system akumulatora LiFePO4, zapewniając bezpieczną pracę oraz wydajne ładowanie słoneczne.

Funkcje

  • Rozwiązanie zasilania solarnego CCTV 200 W, 100 Ah, 1280 Wh
  • Panel słoneczny: 200W Krzem monokrystaliczny
  • Akumulator: 100Ah 12.8V LiFePO4 akumulator, 1280Wh
  • 20A MPPT regulator
  • DC wyjście: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
  • IP65 szafa, 500 × 400 × 200 mm

CS200100

Specyfikacja

CS200100 (100Ah12.8V 1280Wh)

Model

Model
CS200100 (100Ah12.8V 1280Wh)

System solarny

Akumulatory
Akumulatory LiFePO4 klasy A, 100Ah12.8V 1280Wh
Sterownik solarny
20A MPPT 12V regulator
Panel słoneczny
1 szt.* Monokrystaliczny panel solarny 200W
Wyjście DC
4 wyjścia DC11~14V 15A (maks.); 4 wyjścia DC12V5A (maks.)

Specyfikacja panelu solarnego

Moc szczytowa STC
200W (jedna sztuka)
Materiał
Wysokowydajne monokrystaliczne ogniwo krzemowe, rama ze stopu aluminium o wysokiej wytrzymałości
Materiały panelowe
Super białe szkło hartowane
Żywotność
25 lat
Maksymalna moc (Pm)
200W
Sprawność konwersji fotoelektrycznej (%)
≥20.4%
Napięcie przy Pmax (Vmp)
18V
Prąd przy Pmax (Imp)
10.96A
Napięcie obwodu otwartego – VOC (V)
22.0V
Prąd zwarciowy – ISC (A)
11.62A
Wymiary modułu (dł.×szer.×wys.)
1480*670*30mm
Masa modułu (KG)
11 Kg
Materiał ramy i wymiary (mm)
Anodowany stop aluminium 1.2mm
Opakowanie modułowe
Szkło hartowane/EVA/ogniwo/tylna warstwa EVA

Specyfikacja regulatora solarnego

Maksymalny prąd ładowania
20A
Napięcie systemu
12V/24V automatyczne wykrywanie
Odłączenie przy niskim napięciu (LVD)
10.8~11.8V/21.6~23.6V, SOC1~5(domyślnie: 11.2/22.4V)
Ponowne załączenie po niskim napięciu (LVR)
11.4~12.8V/22.8~25.6V (domyślnie: 12.0/24.0V)
Zabezpieczenie przed przeładowaniem
15.8/31.3V
Maksymalne napięcie na zacisku PV
55V@-20℃;50V@25℃
Maksymalna moc wejściowa PV
260/520W
Próg dzień/noc
3.0~20.0V (domyślnie: 8.0/16.0V)
Opóźnienie dzień/noc
0~30min (domyślnie: 0min)
Zakres śledzenia MPPT
(napięcie akumulatora + 2.0V) ~Voc*0.9 *2
Prąd wyjściowy
20A
Maksymalna sprawność śledzenia
>99.9%
Maksymalna sprawność konwersji ładowania
98.0%
Wymiary
182*187.5*58
Masa
1kg
Pobór własny
≤8mA(12V)

Specyfikacja akumulatora

Pojemność akumulatora
12.8V/100AH (1280WH) LiFePO4 akumulator
Pojemność znamionowa
100Ah
Napięcie znamionowe
12.8V
Maksymalne napięcie ładowania
14.6 ± 0.2V
Napięcie odcięcia rozładowania
10 ± 0.2V
Standardowy prąd ładowania
10A
Standardowy prąd rozładowania
10A
Maksymalny ciągły prąd ładowania
20A
Maksymalny ciągły prąd rozładowania
20A
Maksymalny szczytowy prąd rozładowania
60A
Trwałość cykliczna
>2000 cykle
Masa
≤ 9.125kg
Temperatura pracy
Ładowanie: 0~55℃; rozładowanie: -10~60℃

Płytka zabezpieczająca akumulator

Napięcie wyjściowe
8.4V–14.6V
Prąd roboczy
≤20A
Temperatura pracy
Zakres pracy: -20℃–65℃; Temperatura powrotu po przegrzaniu: 48℃
Pobór własny podczas pracy
≤50 µA
Napięcie zabezpieczenia przed przeładowaniem
3.65V±0.05V
Napięcie powrotu po przeładowaniu
3.55V±0.10V
Opóźnienie zabezpieczenia nadnapięciowego
0.5–1.5s
Prąd zabezpieczenia przed przeładowaniem
25–35A
Opóźnienie zabezpieczenia nadprądowego
0.5–1.5s
Napięcie zabezpieczenia przed nadmiernym rozładowaniem
2.1V±0.100V
Napięcie powrotu po nadmiernym rozładowaniu
2.4V±0.100V
Opóźnienie zabezpieczenia przed nadmiernym rozładowaniem
0.5–1.5s
Prąd zabezpieczenia przed nadmiernym rozładowaniem
45–60A
Opóźnienie zabezpieczenia zwarciowego
100~600µs
Prąd zwarciowy
200A±50A
Warunek powrotu po zwarciu
Odłączyć obciążenie

Specyfikacja szafy zewnętrznej (IB542)

Wymiary (długość × szerokość × wysokość)
500*400*200mm
Masa (kg)
11.5
Materiał
Blacha stalowa ocynkowana ogniowo
Grubość
1.2mm
Stopień ochrony IP
IP65
Kolor
Biały + szary
Obróbka powierzchni
Rozpylanie elektrostatyczne
Drzwi
1
Wentylator
(Opcjonalnie)
Złącze wodoszczelne
4 szt.
Płyta montażowa kamery IP/AP/CPE
4 szt.
Klucz
1 szt.
Złącze uziemiające
1 szt.

Kompletny zestaw

Wymiary i masa
Akumulator / szafa / wymiary: 460*250*535MM; 25.00KG panel słoneczny / wymiary: 1520*710*65MM; 11.00KG uchwyt panelu(SPB300): 600*500*300MM; 13.00KG
Masa z uchwytem i akcesoriami
49KG
Zawartość
1 × panel słoneczny; 1 × szafa z akumulatorem (złącza wyjściowe DC); 1 × uchwyt panelu; 3 × zestaw do montażu na słupie; 1 × zestaw śrub; 1 × skrócona instrukcja instalacji
Certyfikaty
CE, MSDS, UN38.3, DGM, certyfikat transportu morskiego

CS200100

Wymiar

Wymiar

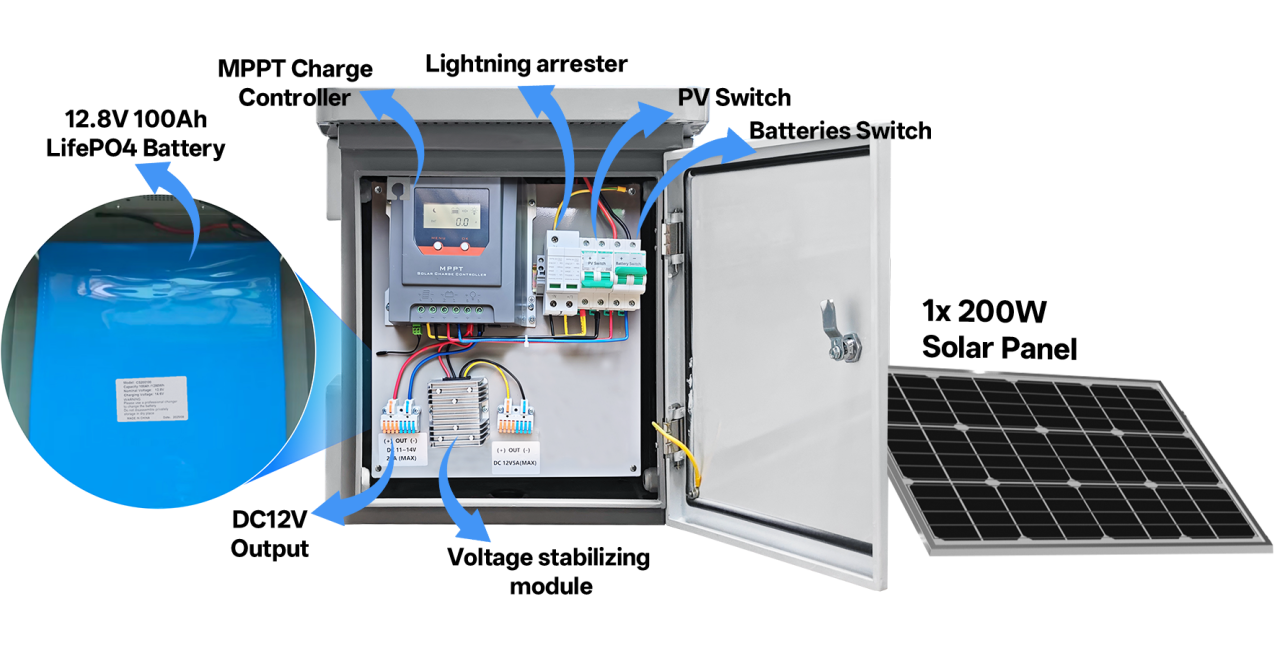

Tłumaczenie opisów na ilustracji

Zachowano oryginalną ilustrację; jej angielskie opisy przetłumaczono w poniższej legendzie.

12.8V100Ah LifePO4 Battery
Akumulator LiFePO4 12.8V 100Ah
MPPT Charge Controller
Regulator ładowania MPPT
Lightning arrester
Ogranicznik przepięć
PV Switch
Wyłącznik fotowoltaiki
Batteries Switch
Wyłącznik akumulatorów
1x 200W Solar Panel
1x panel fotowoltaiczny 200W
DC12V Output
Wyjście DC12V
Voltage stabilizing module
Moduł stabilizacji napięcia

CS200100

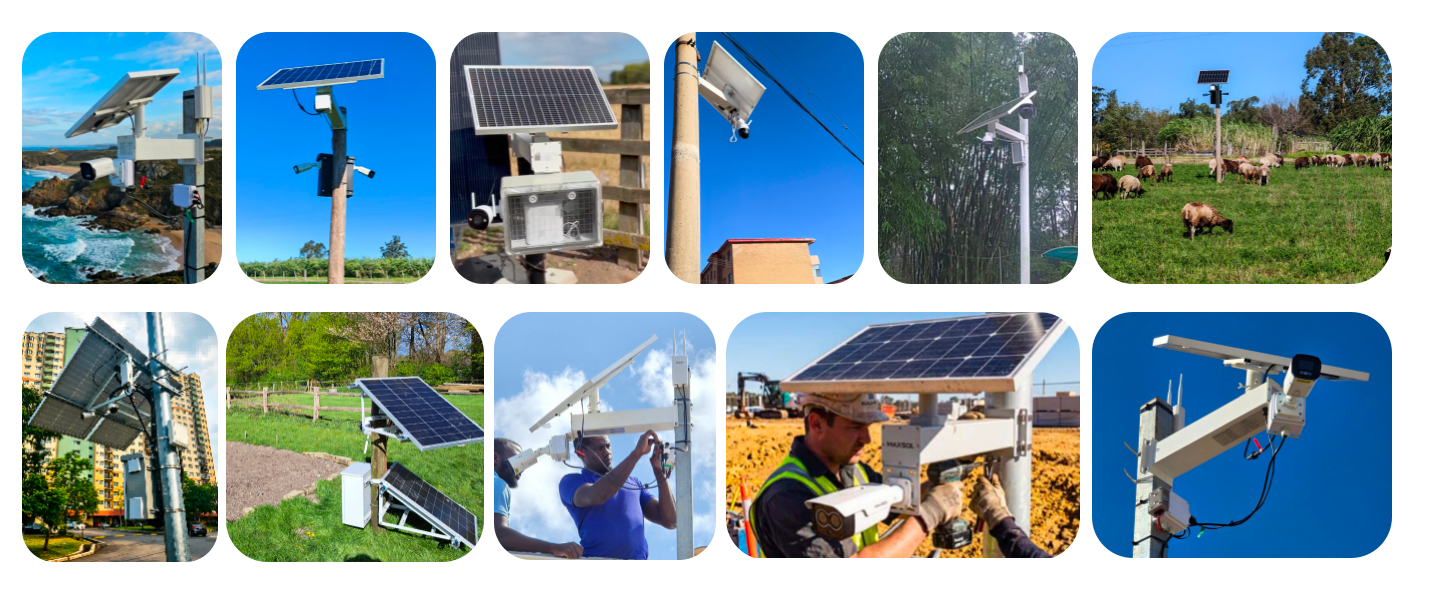

Typowe zastosowania

System zasilania solarnego jest szeroko stosowany w różnych zewnętrznych instalacjach monitoringu i komunikacji, w tym:

  • Systemy monitoringu CCTV
  • Systemy zabezpieczeń i monitoringu zasilane energią słoneczną
  • Routery bezprzewodowe 4G/5G i urządzenia komunikacyjne
  • Odległe stacje monitoringu bez dostępu do sieci elektrycznej
  • Projekty monitoringu dróg i ruchu drogowego
  • Systemy zabezpieczeń placów budowy
  • Gospodarstwa, plantacje i monitoring rolniczy
  • Zastosowania w ochronie przemysłowej i obwodowej
  • Projekty inteligentnych miast i infrastruktury
