Karta katalogowa

System zasilania solarnego CCTV

System zasilania solarnego CCTV

ModelCS400150

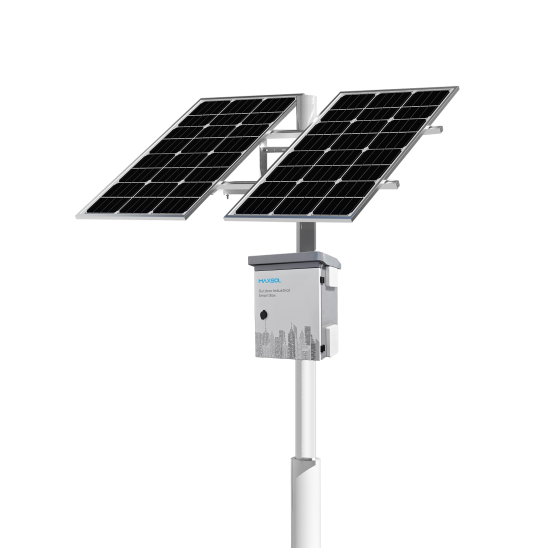

System zasilania solarnego CCTV

CS400150 | System zasilania solarnego 400W150Ah 1920Wh

System solarny CS400150 o mocy 400W jest wyposażony w akumulator LiFePO4 150Ah (1920Wh) i zintegrowaną szafę zewnętrzną IP65, zapewniając niezawodne i stabilne zasilanie autonomiczne do monitoringu zewnętrznego i zdalnego.

Odporna na warunki atmosferyczne szafa mieści regulator ładowania solarnego MPPT i system akumulatora LiFePO4, zapewniając bezpieczną pracę oraz wydajne ładowanie słoneczne.

Funkcje

  • Rozwiązanie zasilania solarnego CCTV 400 W, 150 Ah, 1920 Wh
  • Panel słoneczny: 400W Krzem monokrystaliczny
  • Akumulator: 150Ah 12.8V LiFePO4 akumulator, 1920Wh
  • 30A MPPT regulator
  • DC wyjście: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
  • IP65 szafa, 500 × 400 × 200 mm

CS400150

Specyfikacja

CS400150 (150Ah12.8V 1920Wh)

Model

Model
CS400150 (150Ah12.8V 1920Wh)

System solarny

Akumulatory
Akumulatory LiFePO4 klasy A, 150Ah12.8V 1920Wh
Sterownik solarny
30A MPPT 12V regulator
Panel słoneczny
2 szt.* Monokrystaliczny panel solarny 200W
Wyjście DC
4 wyjścia DC11~14V 15A (maks.); 4 wyjścia DC12V5A (maks.)

Specyfikacja panelu solarnego

Moc szczytowa STC
200W *2PCS
Materiał
Wysokowydajne monokrystaliczne ogniwo krzemowe, rama ze stopu aluminium o wysokiej wytrzymałości
Materiały panelowe
Super białe szkło hartowane
Żywotność
25 lat
Maksymalna moc (Pm)
200W
Sprawność konwersji fotoelektrycznej (%)
≥20.4%
Napięcie przy Pmax (Vmp)
18V
Prąd przy Pmax (Imp)
10.96A
Napięcie obwodu otwartego panelu słonecznego (V)
22.0V
Prąd zwarciowy – ISC (A)
11.62A
Wymiary modułu (dł.×szer.×wys.)
1480*670*30mm
Masa modułu (KG)
11 Kg*2PCS
Materiał ramy i wymiary (mm)
Anodowany stop aluminium 1.2mm
Opakowanie modułowe
Szkło hartowane/EVA/ogniwo/tylna warstwa EVA

Specyfikacja regulatora solarnego

Maksymalny prąd ładowania
30A
Napięcie systemu
12V/24V automatyczne wykrywanie
Odłączenie przy niskim napięciu (LVD)
10.8~11.8V/21.6~23.6V, SOC1~5(domyślnie: 11.2/22.4V)
Ponowne załączenie po niskim napięciu (LVR)
11.4~12.8V/22.8~25.6V (domyślnie: 12.0/24.0V)
Zabezpieczenie przed przeładowaniem
15.8/31.3V
Maksymalne napięcie na zacisku PV
55V@-20℃;50V@25℃
Maksymalna moc wejściowa PV
390/780W
Próg dzień/noc
3.0~20.0V (domyślnie: 8.0/16.0V)
Opóźnienie dzień/noc
0~30min (domyślnie: 0min)
Zakres śledzenia MPPT
(napięcie akumulatora + 2.0V) ~Voc*0.9 *2
Prąd wyjściowy
30A
Maksymalna sprawność śledzenia
>99.9%
Maksymalna sprawność konwersji ładowania
98.0%
Wymiary
182*187.5*64
Masa
1.3kg
Pobór własny
≤8mA(12V)

Specyfikacja akumulatora

Pojemność akumulatora
12.8V/150AH (1920WH) LiFePO4 akumulator
Pojemność znamionowa
150Ah
Napięcie znamionowe
12.8V
Maksymalne napięcie ładowania
14.6 ± 0.2V
Napięcie odcięcia rozładowania
10 ± 0.2V
Standardowy prąd ładowania
15A
Standardowy prąd rozładowania
15A
Maksymalny ciągły prąd ładowania
30A
Maksymalny ciągły prąd rozładowania
30A
Maksymalny szczytowy prąd rozładowania
90A
Trwałość cykliczna
>2000 cykle
Masa
≤ 12kg
Temperatura pracy
Ładowanie: 0~55℃; rozładowanie: -10~60℃

Płytka zabezpieczająca akumulator

Napięcie wyjściowe
8.4V–14.6V
Prąd roboczy
≤30A
Temperatura pracy
Zakres pracy: -20℃–65℃; Temperatura powrotu po przegrzaniu: 48℃
Pobór własny podczas pracy
≤50 µA
Napięcie zabezpieczenia przed przeładowaniem
3.65V±0.05V
Napięcie powrotu po przeładowaniu
3.55V±0.10V
Opóźnienie zabezpieczenia nadnapięciowego
0.5–1.5s
Prąd zabezpieczenia przed przeładowaniem
25–35A
Opóźnienie zabezpieczenia nadprądowego
0.5–1.5s
Napięcie zabezpieczenia przed nadmiernym rozładowaniem
2.1V±0.100V
Napięcie powrotu po nadmiernym rozładowaniu
2.4V±0.100V
Opóźnienie zabezpieczenia przed nadmiernym rozładowaniem
0.5–1.5s
Prąd zabezpieczenia przed nadmiernym rozładowaniem
75–90A
Opóźnienie zabezpieczenia zwarciowego
100~600µs
Prąd zwarciowy
300A±50A
Warunek powrotu po zwarciu
Odłączyć obciążenie

Specyfikacja szafy zewnętrznej (IB542)

Wymiary (długość × szerokość × wysokość)
500*400*200mm
Masa (kg)
11.5
Materiał
Blacha stalowa ocynkowana ogniowo
Grubość
1.2mm
Stopień ochrony IP
IP65
Kolor
Biały + szary
Obróbka powierzchni
Rozpylanie elektrostatyczne
Drzwi
1
Wentylator
(Opcjonalnie)
Złącze wodoszczelne
4 szt.
Płyta montażowa kamery IP/AP/CPE
4 szt.
Klucz
1 szt.
Złącze uziemiające
1 szt.

Kompletny zestaw

Wymiary i masa
Akumulator / szafa / wymiary: 460*250*535MM; 29.5KG 200W panel słoneczny / wymiary: 1520*710*65MM; 11.00KG uchwyt panelu(SPB300): 600*500*300MM; 13.00KG
Masa z uchwytem i akcesoriami
78KG
Zawartość
2 × panel słoneczny; 1 × szafa z akumulatorem (złącza wyjściowe DC); 2 × uchwyt panelu; 3 × zestaw do montażu na słupie; 1 × zestaw śrub; 1 × skrócona instrukcja instalacji
Certyfikaty
CE, MSDS, UN38.3, DGM, certyfikat transportu morskiego

CS400150

Wymiar

Wymiar

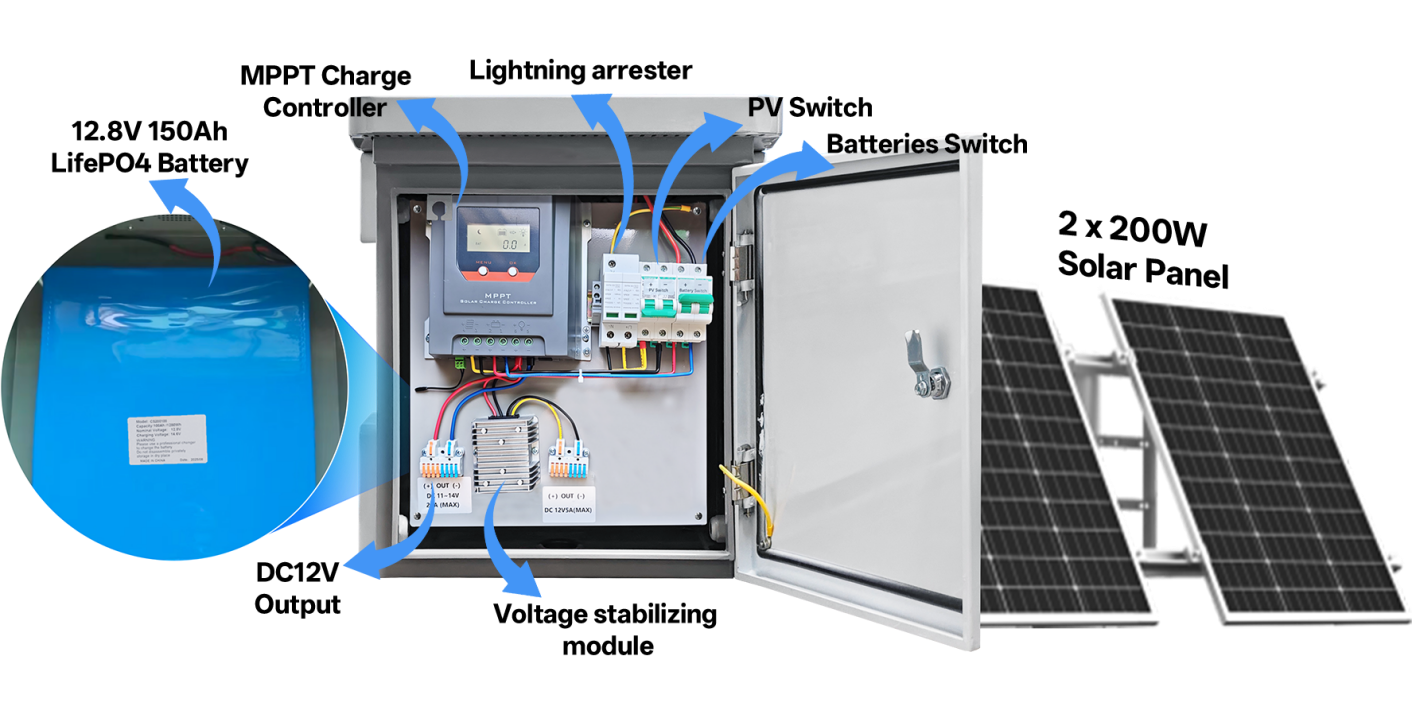

Tłumaczenie opisów na ilustracji

Zachowano oryginalną ilustrację; jej angielskie opisy przetłumaczono w poniższej legendzie.

12.8V150Ah LifePO4 Battery
Akumulator LiFePO4 12.8V 150Ah
MPPT Charge Controller
Regulator ładowania MPPT
Lightning arrester
Ogranicznik przepięć
PV Switch
Wyłącznik fotowoltaiki
Batteries Switch
Wyłącznik akumulatorów
2 x 200W Solar Panel
2 x panele fotowoltaiczne 200W
DC12V Output
Wyjście DC12V
Voltage stabilizing module
Moduł stabilizacji napięcia

CS400150

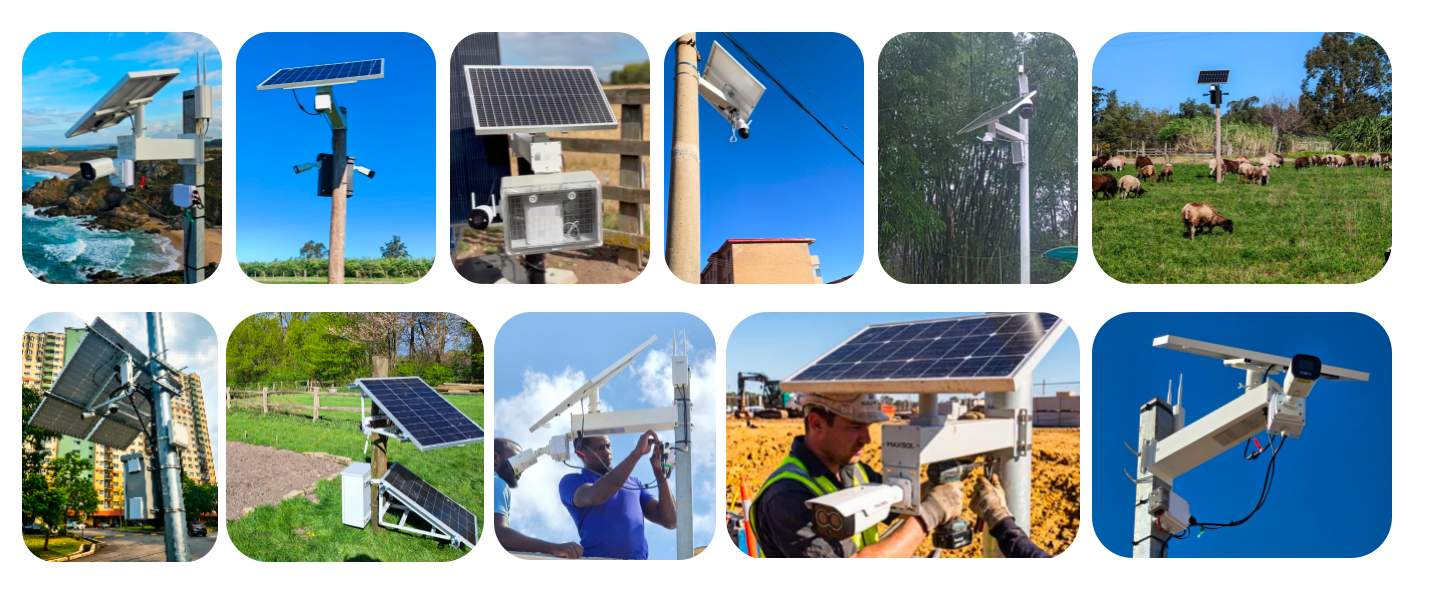

Typowe zastosowania

System zasilania solarnego jest szeroko stosowany w różnych zewnętrznych instalacjach monitoringu i komunikacji, w tym:

  • Systemy monitoringu CCTV
  • Systemy zabezpieczeń i monitoringu zasilane energią słoneczną
  • Routery bezprzewodowe 4G/5G i urządzenia komunikacyjne
  • Odległe stacje monitoringu bez dostępu do sieci elektrycznej
  • Projekty monitoringu dróg i ruchu drogowego
  • Systemy zabezpieczeń placów budowy
  • Gospodarstwa, plantacje i monitoring rolniczy
  • Zastosowania w ochronie przemysłowej i obwodowej
  • Projekty inteligentnych miast i infrastruktury
