Jak obliczyć budżet PoE dla kamer IP i dobrać przełącznik

Budżet PoE dla kamer oblicza się przez zsumowanie maksymalnego poboru mocy wszystkich urządzeń, które mogą pracować jednocześnie, a następnie porównanie wyniku z limitem każdego portu oraz całkowitym budżetem PoE przełącznika. Do wyniku warto dodać zapas projektowy na tryby nocne, grzałki, promienniki IR, akcesoria oraz późniejszą rozbudowę.

Dobry poe power budget calculator for cameras nie opiera się na samej liczbie portów. Przełącznik może mieć wolne porty, ale niewystarczającą moc całkowitą. Może też dysponować odpowiednim budżetem całkowitym, lecz pojedynczy port nie zapewni wymaganej mocy konkretnej kamery. Oba warunki muszą być spełnione równocześnie.

Zbierz wymagania energetyczne każdego urządzenia

Punktem wyjścia jest dokumentacja każdej kamery i każdego odbiornika PoE (PD — Powered Device). Nie wpisuj do kalkulacji wartości „typowej”, jeżeli producent podaje również pobór maksymalny. To maksymalna deklarowana wartość jest bezpieczniejszą podstawą projektu.

Dla każdego urządzenia zapisz:

  • nazwę lub oznaczenie urządzenia;
  • liczbę sztuk;
  • maksymalny pobór mocy w W;
  • wymagany standard PoE, np. IEEE 802.3af, IEEE 802.3at lub IEEE 802.3bt;
  • ewentualną klasę PoE;
  • funkcje wpływające na pobór energii: IR, oświetlacz białego światła, grzałka, wentylator, silnik PTZ, mikrofon, głośnik albo moduł LTE;
  • długość i jakość planowanego toru kablowego;
  • informację, czy urządzenie jest zasilane bezpośrednio z przełącznika, czy przez extender, media konwerter lub inny element pośredni.

W instalacji CCTV największy pobór mocy często nie występuje w dzień. Kamera może przejść w tryb nocny, uruchomić promiennik IR, grzałkę albo mechanizm PTZ. Z tego powodu projektowanie na podstawie chwilowego odczytu z działającej kamery może zaniżyć wynik.

Przygotuj prostą tabelę obciążeń

Najłatwiej policzyć budżet PoE w arkuszu kalkulacyjnym. Przydatny układ wygląda następująco:

Urządzenie Ilość Pobór maksymalny jednej sztuki Łączny pobór Standard PoE Uwagi o pracy jednoczesnej
Kamera stałopozycyjna n wartość z dokumentacji n × moc zgodny z dokumentacją np. tryb nocny
Kamera PTZ n wartość z dokumentacji n × moc zgodny z dokumentacją ruch i oświetlenie
Kamera z grzałką n wartość z dokumentacji n × moc zgodny z dokumentacją niska temperatura
Punkt dostępowy / most n wartość z dokumentacji n × moc zgodny z dokumentacją jeśli jest zasilany z tego samego switcha

Nie ograniczaj zestawienia wyłącznie do kamer. Jeżeli ten sam switch zasila punkty dostępowe, urządzenia kontroli dostępu, interkomy albo mosty bezprzewodowe, również należy je uwzględnić w sumie.

Oddziel limity portów od całkowitego budżetu PoE

W obliczeniach występują dwa niezależne ograniczenia:

  1. Maksymalna moc na port — decyduje, czy pojedyncza kamera może być zasilona z danego portu.
  2. Całkowity budżet PoE switcha — określa, ile mocy mogą łącznie pobrać wszystkie zasilane urządzenia.

Nie należy zakładać, że przełącznik z 16 portami PoE automatycznie zapewni 16 × 30 W mocy. Liczba portów, limit pojedynczego portu i pula mocy dla całego urządzenia to osobne parametry.

Standard PoE nie zastępuje kontroli watów

Standard IEEE pomaga określić zgodność zasilania, ale nie zwalnia z porównania konkretnych wartości mocy. Kamera wymagająca określonego standardu i mocy musi spełnić jednocześnie dwa warunki:

  • jej wymagania muszą być zgodne ze standardem obsługiwanym przez port PSE (Power Sourcing Equipment);
  • wymagany pobór musi mieścić się w limicie mocy tego portu.

Warto też sprawdzić, jak producent kamery podaje pobór: czy jest to moc pobierana przez urządzenie, czy wartość wymagana po stronie źródła zasilania. Przy długich przewodach występują straty w torze, a negocjacja PoE i klasy mocy wpływają na to, jak zasilanie zostanie przydzielone.

Co kontrolować dla każdego portu

Przed przypisaniem kamery do portu potwierdź:

  • maksymalną moc portu;
  • standardy IEEE obsługiwane przez port;
  • ewentualne różnice między grupami portów;
  • wymaganą klasę PoE kamery;
  • ograniczenia dotyczące podłączenia urządzeń pośrednich;
  • długość kabla i jakość jego wykonania.

Jest to szczególnie ważne w przypadku kamer PTZ, modeli z oświetleniem lub ogrzewaniem oraz urządzeń wymagających IEEE 802.3bt. Wysoki budżet całkowity nie pomoże, jeżeli kamera zostanie podłączona do portu o zbyt niskim limicie.

Dodaj obciążenie jednoczesne i zapas mocy

Po zebraniu danych zsumuj urządzenia, które mogą osiągnąć wysoki pobór w tym samym czasie. W systemie monitoringu zakłada się zwykle scenariusz konserwatywny: wszystkie kamery pracują, a funkcje zwiększające pobór mogą uruchomić się równolegle.

Podstawowy wzór:

Suma obciążenia PoE = Σ (liczba urządzeń × maksymalny pobór jednego urządzenia)

Następnie dodaj zapas:

Wymagany budżet projektowy = suma obciążenia PoE × (1 + zapas)

Przykładowo, zapas można określić jako procent przyjęty w standardzie projektowym organizacji. Nie ma jednej uniwersalnej wartości dla każdej instalacji. Większego marginesu potrzebują zwykle systemy z kamerami zewnętrznymi, elementami grzejnymi, zmiennym oświetleniem, urządzeniami PTZ oraz planowaną rozbudową.

Kiedy nie wolno redukować obciążenia „bo nie wszystko działa naraz”

Redukcję mocy można rozważyć tylko wtedy, gdy istnieje rzeczywiste i trwałe ograniczenie techniczne, które wyklucza jednoczesną pracę urządzeń. Przykładem może być centralnie sterowany harmonogram zasilania, udokumentowana sekwencja działania albo fizyczne rozdzielenie obwodów.

Nie należy natomiast zakładać, że:

  • część kamer „zwykle” nie korzysta z IR;
  • kamery PTZ nie będą jednocześnie wykonywać ruchu;
  • niska temperatura nie obejmie wielu kamer jednocześnie;
  • użytkownik nie dołoży urządzeń na wolnych portach;
  • chwilowy pobór z testu dziennego reprezentuje warunki maksymalne.

W praktyce przyjęcie maksymalnego obciążenia jednoczesnego jest prostsze do uzasadnienia podczas odbioru instalacji i zmniejsza ryzyko nieoczekiwanych restartów urządzeń.

Przejdź przez neutralną metodę obliczeń krok po kroku

Poniższa procedura działa dla małych instalacji biurowych, monitoringu magazynu, obiektów handlowych oraz rozbudowanych systemów kamer IP.

Krok 1: Ustal listę urządzeń zasilanych z danego switcha

Twórz obliczenie osobno dla każdego przełącznika. Nie sumuj kamer z całego obiektu, jeżeli są one rozdzielone między kilka szaf lub punktów dystrybucyjnych.

Przypisz do konkretnego switcha:

  • kamery IP;
  • kamery PTZ;
  • punkty dostępowe;
  • urządzenia kontroli dostępu;
  • inne odbiorniki PoE.

Krok 2: Wpisz maksymalny pobór każdej pozycji

Dla urządzeń różnego typu użyj oddzielnych wierszy. Jeżeli w jednej grupie występują kamery o odmiennych parametrach, nie zastępuj ich średnią. Wpisz wartości indywidualne lub podziel urządzenia na grupy o identycznym poborze.

Możesz zapisać obciążenia jako:

  • kamera 1: P1 W;
  • kamera 2: P2 W;
  • kamera 3: P3 W;
  • kolejne urządzenia: P4, P5 itd.

Wtedy:

P_suma = P1 + P2 + P3 + … + Pn

Krok 3: Sprawdź zgodność portową

Dla każdej kamery porównaj jej wymaganie z mocą i standardem konkretnego portu. Jeżeli pojedyncza kamera potrzebuje więcej, niż port może dostarczyć, nie rozwiąże tego większy budżet całkowity switcha. Należy użyć odpowiedniego portu, innego źródła PoE lub zmienić architekturę zasilania.

Krok 4: Dodaj margines projektowy

Pomnóż sumę przez przyjęty współczynnik zapasu. Dokumentuj go w projekcie, aby osoba wykonująca instalację i inwestor wiedzieli, dlaczego switch nie jest planowany „na styk”.

Krok 5: Porównaj wynik z budżetem PoE

Warunek do spełnienia:

Budżet PoE switcha ≥ wymagany budżet projektowy

Jeżeli wynik jest bliski granicy, warto rozważyć switch o większej puli mocy, podział urządzeń między dwa przełączniki lub ograniczenie liczby odbiorników zasilanych z jednego urządzenia.

Krok 6: Zweryfikuj zasilanie całej szafy

Budżet PoE nie jest jedynym elementem projektu. Sprawdź także:

  • zasilanie AC dla switcha i innych urządzeń;
  • zasilacz awaryjny UPS oraz czas podtrzymania;
  • obciążenie listew i zabezpieczeń;
  • temperaturę w szafie;
  • zapas miejsca na rozbudowę;
  • separację zasilania i ochronę przeciwprzepięciową, zwłaszcza przy trasach zewnętrznych.

Porównanie przykładów 120 W, 300 W i 400 W

Poniższe urządzenia pokazują, dlaczego sam numer budżetu nie wystarcza do wyboru. W każdym przypadku należy zestawić wymagania konkretnych kamer z limitem portu i dokumentacją wybranego produktu.

Przykład Potwierdzony parametr Co oznacza w kalkulacji Co trzeba sprawdzić dodatkowo
PS1802G Całkowity budżet PoE 120 W; porty 7–8 obsługują IEEE 802.3bt do 60 W Suma zapotrzebowania urządzeń wraz z zapasem musi zmieścić się w 120 W Wymagania kamer na przypisanych portach, w tym potrzeba 802.3bt
PS11602G Wewnętrzny zasilacz 300 W; porty 1–8 obsługują IEEE 802.3af/at do 30 W na port Można analizować urządzenia wymagające do 30 W na wskazanych portach Dostępny budżet PoE dla całego urządzenia należy potwierdzić w dokumentacji
PS14802SFG Całkowity budżet PoE 400 W; porty 1–48 obsługują IEEE 802.3af/at do 30 W na port Cała projektowa suma obciążeń musi pozostać w granicy 400 W Liczbę urządzeń, pobór każdej kamery i limit 30 W dla każdego portu

Przykład z budżetem 120 W

Przełącznik PoE 8-portowy z budżetem 120 W PS1802G ma całkowity budżet PoE 120 W. To oznacza, że suma maksymalnych obciążeń wszystkich podłączonych odbiorników — po uwzględnieniu przyjętego zapasu — nie może przekroczyć 120 W.

Porty 7–8 obsługują IEEE 802.3bt do 60 W. Ta informacja jest istotna wtedy, gdy pojedyncze urządzenie wymaga wyższej mocy i odpowiedniego standardu. Nie należy jednak przenosić limitu 60 W automatycznie na inne porty ani zakładać, że dwa urządzenia pobierające po 60 W pozostawiają margines dla pozostałych odbiorników.

Przykład z zasilaczem wewnętrznym 300 W

Przełącznik PoE 16-portowy PS11602G z 2 portami uplink ma udokumentowany wewnętrzny zasilacz 300 W. Porty 1–8 obsługują IEEE 802.3af/at do 30 W na port.

W tym przypadku nie należy utożsamiać mocy zasilacza wewnętrznego z potwierdzonym budżetem PoE dla wszystkich urządzeń. Część mocy może być potrzebna do pracy samego przełącznika i pozostałych funkcji urządzenia. Przed końcowym doborem potwierdź w dokumentacji, jaki budżet PoE jest dostępny oraz jakie zasady dotyczą rozdziału mocy między portami.

Przykład z budżetem 400 W

Przełącznik PoE 48-portowy z budżetem 400 W PS14802SFG ma całkowity budżet PoE 400 W. Porty 1–48 obsługują IEEE 802.3af/at do 30 W na port.

Jest to przykład, w którym liczba portów może być znacznie większa niż liczba urządzeń możliwych do zasilenia przy ich maksymalnym poborze. Aby ocenić konfigurację, oblicz sumę wszystkich kamer i urządzeń, dodaj zapas, a następnie porównaj rezultat z 400 W. Równolegle upewnij się, że żaden odbiornik nie wymaga więcej niż 30 W na pojedynczym porcie ani standardu wyższego niż IEEE 802.3at.

Ponownie sprawdź projekt przed instalacją

Ostateczna weryfikacja budżetu PoE powinna nastąpić przed zamówieniem sprzętu, a następnie przed uruchomieniem systemu. Zmiana modelu kamery, dodanie oświetlacza lub zastosowanie innego obiektywu może zmienić wymagania energetyczne.

Lista kontrolna przed montażem

  • Czy dla każdej kamery wpisano pobór maksymalny, a nie typowy?
  • Czy uwzględniono urządzenia inne niż kamery?
  • Czy wyliczono obciążenie dla warunków jednoczesnej pracy?
  • Czy dodano udokumentowany zapas projektowy?
  • Czy każda kamera mieści się w limicie mocy właściwego portu?
  • Czy standard PoE portu odpowiada wymaganiom kamery?
  • Czy suma z zapasem mieści się w całkowitym budżecie PoE?
  • Czy potwierdzono budżet PoE, a nie tylko moc zasilacza urządzenia?
  • Czy sprawdzono długości kabli, zakończenia i jakość okablowania?
  • Czy UPS obejmuje zapotrzebowanie switcha oraz wymagany czas podtrzymania?
  • Czy pozostawiono miejsce i moc na planowaną rozbudowę?

Częste błędy w kalkulacji PoE dla kamer

Najczęstszy błąd to mnożenie liczby portów przez maksymalną moc portu i traktowanie wyniku jako gwarantowanego budżetu urządzenia. Drugim jest przyjmowanie średniego zużycia energii kamery zamiast wartości maksymalnej.

Problematyczne bywa także nieuwzględnianie pracy nocnej, montażu zewnętrznego, urządzeń PTZ oraz akcesoriów. W rozproszonych instalacjach ryzyko zwiększa się dodatkowo przez długie trasy kablowe, słabe złącza i niezweryfikowane extendery PoE.

FAQ: budżet PoE w systemie kamer

Czy budżet PoE powinien być równy sumie mocy kamer?

Nie. Suma maksymalnego poboru kamer to punkt wyjścia. Do projektu należy dodać rozsądny zapas na jednoczesne obciążenie, warunki pracy i rozbudowę. Wynik porównuje się z całkowitym budżetem PoE switcha.

Czy kamera 802.3at zawsze pobiera 30 W?

Nie. IEEE 802.3at określa możliwości zasilania, ale rzeczywisty pobór zależy od konkretnego urządzenia i trybu pracy. Do obliczeń używaj maksymalnej wartości podanej dla danego modelu kamery.

Czy wolny port PoE oznacza, że można podłączyć kolejną kamerę?

Nie zawsze. Port może być wolny, lecz całkowity budżet PoE może już nie mieć wystarczającej rezerwy. Przed dodaniem kamery trzeba sprawdzić zarówno moc portu, jak i pozostałą pulę mocy switcha.

Czy potrzebuję większego budżetu PoE dla kamer zewnętrznych?

Często tak, ale zależy to od modelu kamery i wyposażenia. Oświetlacze, grzałki, wentylatory oraz tryb nocny mogą zwiększyć pobór. Należy kierować się dokumentacją konkretnego urządzenia, a nie samym miejscem montażu.

Przy doborze porównaj modele Maxsol z liczbą potrzebnych portów, obciążeniem maksymalnym, długością tras kablowych, sposobem zasilania, warunkami środowiskowymi oraz wymaganiami dotyczącymi zarządzania siecią.

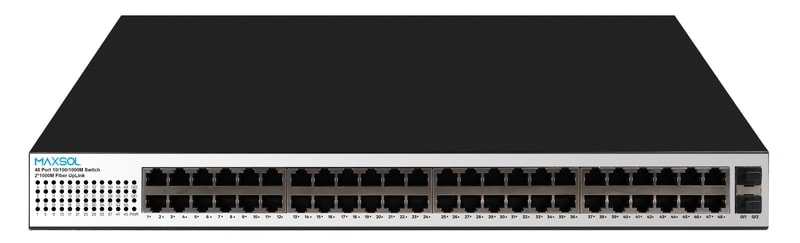

Przełącznik PoE Maxsol PS14802SFG z 48 portami Gigabit PoE i 2 portami uplink
