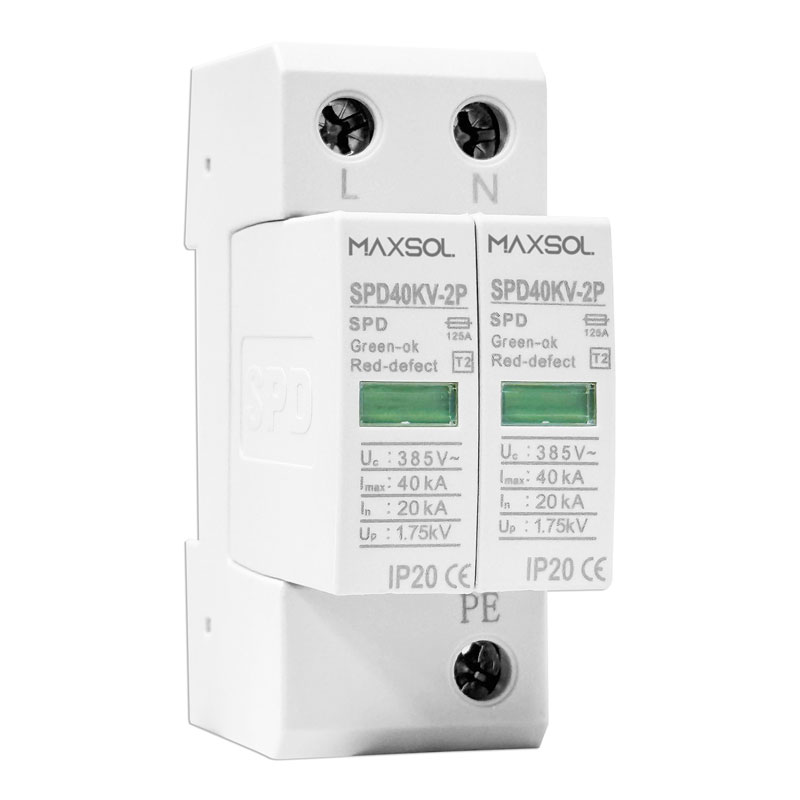

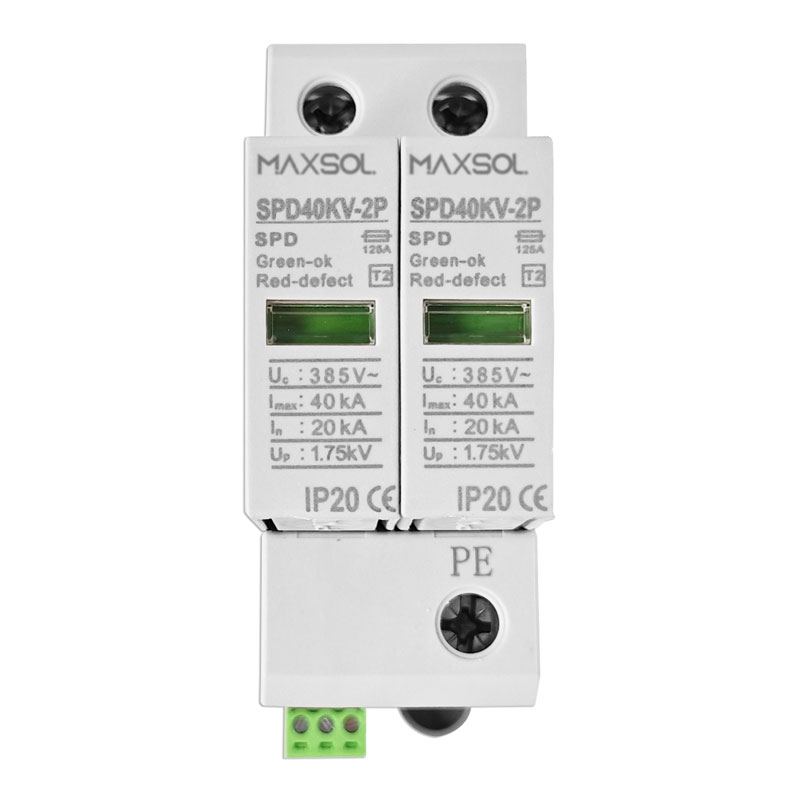

Model: SPD40KV-2P

Przemysłowy ogranicznik przepięć 20–40 kA na szynę DIN

Ogranicznik przepięć na szynę DIN o znamionowym prądzie wyładowczym 20 kA i maksymalnym 40 kA, maksymalnym napięciu trwałej pracy Uc 385 V, ze wskaźnikiem uszkodzenia i stykami zdalnej sygnalizacji.

Kluczowe cechy

Ogranicznik przepięć 20-40KA / ochrona odgromowa
Maksymalne ciągłe napięcie pracy AC Uc:385V
Znamionowy prąd wyładowczy (8/20μS) In: 20KA
Maksymalny prąd wyładowczy (8/20μS) Imax: 40KA
Czas reakcji tA: ≤25nS
Poziom ochrony: IP20
Zakres temperatur Tu: -40℃…+80℃
Szerokość instalacji: 2 mody
Uchwyt montażowy: 35mmDIN
Parametry zacisku Un/In; okablowanie zacisku sygnału zdalnego: AC:250V/0.5A, DC:250V/0.1A, 125V/0.2A, 75V/0.5A

Wyślij zapytanie pocztą elektronicznąsales@maxsol-tech.com

Karta katalogowaPobierz Wyświetl

Specyfikacja

Pozycja	Specyfikacja
Model	SPD40KV-2P
Znamionowe napięcie AC (Un)	230V / 50Hz
Maksymalne napięcie pracy ciągłej (Uc)	385V
Znamionowy prąd wyładowczy (8/20 μs) (In)	20 kA
Maksymalny prąd wyładowczy (8/20 μs) (Imax)	40 kA
Poziom ochrony napięciowej (Up)	≤ 1.75 kV
Czas reakcji (tA)	≤ 25 ns
Bezpiecznik zabezpieczający	160 A
Wytrzymałość zwarciowa	25 kA / 50 Hz
Zakres temperatur roboczych	-40℃ ~ +80℃
Metoda montażu	Połączenie równoległe
Specyfikacja instalacji	Przewód wielodrutowy 16 mm²
Status pracy / wskazania błędu	Zielony / czerwony
Materiał obudowy	Trudnopalne tworzywo PBT (czerwone, opcjonalnie szare), UL94-V0
Szerokość instalacji	2 moduły (2P)
Uchwyt montażowy	Szyna DIN 35 mm
Poziom ochrony	IP20
Typ zdalnego kontaktu	Styk przełączny
Parametry zacisku	Un / In AC: 250V / 0.5A DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Okablowanie zacisku sygnału zdalnego	Maks. 1.5 mm², przewód jednodrutowy lub wielodrutowy
