Jak dobrać przełącznik PoE do systemu kamer IP?

Dowiedz się, jak dobrać przełącznik PoE do kamer IP: policz porty i budżet mocy, wybierz porty uplink, zasięg oraz model 8–48-portowy.

Autor Maxsol Team

Jak dobrać przełącznik PoE do systemu kamer IP?

Dobry switch PoE do systemu kamer IP dobiera się w tej kolejności: liczba kamer i ich rozmieszczenie, rzeczywisty pobór mocy, sposób podłączenia rejestratora oraz odległości kablowe. Liczba portów jest ważna, ale sama nie wystarczy — switch musi mieć także odpowiedni budżet PoE i uplinki, które nie ograniczą transmisji do NVR lub sieci nadrzędnej.

W praktyce warto zostawić zapas zarówno portów, jak i mocy. Dzięki temu dołożenie kamery, oświetlacza IR, kamery obrotowej czy punktu pośredniego nie będzie wymagało od razu wymiany całej infrastruktury.

Zacznij od liczby kamer i topologii instalacji

Najpierw rozrysuj system: kamery, rejestrator NVR, miejsce montażu switcha, szafy teletechniczne oraz trasy kablowe. Dopiero potem wybieraj urządzenie o konkretnej liczbie portów.

Każda kamera PoE zajmuje zwykle jeden port PoE. Jeśli wszystkie kamery są prowadzone do jednego punktu, sprawa jest prosta: liczba portów PoE musi co najmniej odpowiadać liczbie kamer. W projekcie należy jednak uwzględnić także:

  • kamery planowane do późniejszej rozbudowy;
  • urządzenia dodatkowe zasilane PoE, jeśli mają być podłączone do tego samego switcha;
  • porty uplink przeznaczone dla NVR, routera, switcha agregacyjnego lub światłowodu;
  • podział instalacji na strefy, budynki albo odległe punkty kamerowe;
  • dostępne miejsce w szafie i możliwość serwisowania okablowania.

Dla systemu liczącego sześć kamer switch 8-portowy może być racjonalnym wyborem, jeżeli dwa wolne porty są traktowane jako rezerwa. Przy 13–15 kamerach zwykle lepiej rozważyć 16 portów PoE niż stosować kilka małych switchy bez przemyślanej struktury uplinków. Z kolei instalacja z 20 kamerami i planem dalszej rozbudowy może wymagać klasy 24-portowej.

Topologia ma znaczenie równie duże jak liczba portów. W małym obiekcie często wystarcza układ gwiazdy: kamery trafiają do jednego switcha PoE, a ten łączy się z NVR przez uplink. W większym obiekcie lepszy bywa podział na kilka punktów dostępowych lub szaf, połączonych przewodowo albo światłowodowo. Skraca to trasy do kamer i ułatwia lokalizowanie usterek.

Nie zakładaj, że wszystkie porty będą obsługiwać kamery. Porty uplink są przeznaczone do przesyłania danych dalej i — o ile dokumentacja nie mówi inaczej — nie należy ich uwzględniać jako portów zasilających urządzenia PoE.

Oblicz zapotrzebowanie na PoE

Budżet PoE to łączna moc, którą switch może przeznaczyć na zasilanie urządzeń podłączonych do portów PoE. Nie należy mylić go z liczbą portów ani poborem całego urządzenia z sieci zasilającej.

Najbezpieczniejsza metoda jest prosta:

  1. Odczytaj maksymalny pobór mocy każdej kamery z jej karty katalogowej.
  2. Zsumuj wartości dla wszystkich kamer.
  3. Dodaj urządzenia PoE inne niż kamery, jeśli występują.
  4. Dodaj rezerwę na rozruch, pracę promienników, grzałek, mechanizmów PTZ oraz przyszłą rozbudowę.
  5. Porównaj wynik z potwierdzonym budżetem PoE switcha.

Można to zapisać następująco:

wymagany budżet PoE = suma maksymalnego poboru urządzeń + rezerwa projektowa

Przykład: osiem kamer o maksymalnym poborze 9 W daje 72 W. Switch z budżetem 120 W zapewnia w takim układzie 48 W różnicy między podanym budżetem a sumą maksymalnych wartości. Nie oznacza to jednak automatycznie, że można bez sprawdzenia dodać kolejne urządzenia — ich profile zasilania, szczytowy pobór i wymagania PoE trzeba zweryfikować oddzielnie.

Szczególną ostrożność zachowaj przy kamerach:

  • obrotowych PTZ;
  • z mocnym oświetlaczem podczerwieni lub światłem białym;
  • z grzałką, wentylatorem albo funkcjami odmrażania;
  • wieloprzetwornikowych;
  • pracujących w trudnych warunkach, gdzie zapotrzebowanie może rosnąć okresowo.

Do obliczeń przyjmuj wartość maksymalną wskazaną przez producenta kamery, a nie typowy pobór obserwowany w spokojnych warunkach. W przeciwnym razie system może działać poprawnie w dzień, ale stracić stabilność po uruchomieniu oświetlaczy nocnych lub funkcji mechanicznych.

Poza całkowitym budżetem sprawdź także maksymalną moc dostępną na pojedynczym porcie oraz zgodność wymaganej klasy PoE kamery ze switchem. To dwa osobne warunki: urządzenie może mieć wystarczającą moc łączną, lecz nie zapewniać właściwego zasilania dla pojedynczej, bardziej wymagającej kamery.

Wybierz uplinki miedziane i SFP

Uplink łączy switch PoE z rejestratorem, siecią lokalną lub kolejnym punktem sieci. To nim płynie łączny ruch z wielu kamer, dlatego rodzaj i liczba uplinków powinny wynikać z topologii, a nie wyłącznie z liczby portów PoE.

Kiedy wystarczą uplinki RJ45?

Gigabitowy uplink RJ45 jest praktycznym rozwiązaniem, gdy NVR lub switch nadrzędny znajduje się blisko — zwykle w tej samej szafie albo w zasięgu standardowego okablowania miedzianego. Dwa uplinki RJ45 mogą ułatwić rozdzielenie połączeń w architekturze sieci, ale ich konkretne zastosowanie zależy od konfiguracji całego systemu.

Przed wyborem warto oszacować łączny bitrate kamer. Uwzględnij rozdzielczość, liczbę klatek, kodek, scenę, tryb nagrywania oraz ewentualny jednoczesny podgląd wielu strumieni. Przepływność nominalna podana dla pojedynczej kamery nie zawsze oddaje chwilowe wzrosty ruchu.

Kiedy potrzebne są porty SFP?

Uplinki SFP są przydatne zwłaszcza wtedy, gdy switch trzeba połączyć z innym budynkiem, odległą szafą lub punktem agregacyjnym przez światłowód. Mogą też uprościć separację tras transmisyjnych od kabli zasilających i zmniejszyć zależność między segmentami instalacji.

Wybierając SFP, potwierdź:

  • typ włókna i złącza zastosowane w instalacji;
  • wymaganą długość połączenia;
  • zgodność modułu SFP ze switchem;
  • liczbę potrzebnych torów i sposób zakończenia światłowodu;
  • czy rejestrator lub switch nadrzędny ma odpowiedni port po drugiej stronie łącza.

Sam port SFP nie oznacza, że dowolny moduł optyczny będzie odpowiedni. Kompatybilność modułów oraz parametry transmisji należy sprawdzić w dokumentacji urządzeń używanych po obu stronach połączenia.

Zdecyduj, czy potrzebujesz trybu Extend do 300 m

Standardowe łącze Ethernet po skrętce ma typowo ograniczoną długość do 100 m kanału kablowego. Jeżeli kamera znajduje się dalej, nie należy zakładać, że zwykły switch i standardowa trasa miedziana zapewnią stabilne zasilanie oraz transmisję.

Tryb Extend do 300 m może być użyteczny w systemie CCTV, gdy kamera jest oddalona od szafy, na przykład przy wjeździe, ogrodzeniu, magazynie, parkingu lub bramie. W zatwierdzonym kontekście modele PS1802G i PS11602G mają tryb Extend do 300 m.

Trzeba jednak traktować tę funkcję jako rozwiązanie projektowe wymagające weryfikacji, a nie uniwersalny zamiennik dla każdej długiej trasy. Przed wdrożeniem sprawdź w dokumentacji:

  • dla których portów dostępny jest tryb Extend;
  • prędkość transmisji w tym trybie;
  • dopuszczalny typ i jakość przewodu;
  • zapotrzebowanie mocy kamery na końcu trasy;
  • warunki środowiskowe i ryzyko przepięć;
  • faktyczną długość całego kanału kablowego, a nie tylko odległość w linii prostej.

Przy dużym obciążeniu kamer, krytycznym obrazie lub trudnej trasie warto rozważyć inne rozwiązanie architektoniczne: lokalny switch bliżej kamer z odpowiednim połączeniem uplink albo połączenie światłowodowe do odległego punktu. Dobór zależy od wymagań transmisyjnych, zasilania i ochrony infrastruktury, a nie tylko od maksymalnego dystansu deklarowanego dla funkcji Extend.

Porównaj zatwierdzone modele 8-, 16-, 24- i 48-portowe

Poniższe porównanie pomaga dopasować liczbę portów, budżet oraz typ uplinków do projektu. Nie wskazuje jednego „najlepszego” switcha, ponieważ właściwy wybór zależy od obciążenia kamer, rezerwy i struktury sieci.

Model Porty Gigabit PoE Uplinki Informacje o zasilaniu PoE Funkcje podane dla modelu Kiedy rozważyć
PS1802G 8 2 × Gigabit RJ45 Budżet PoE 120 W Extend do 300 m, izolacja VLAN, AI PoE watchdog Małe systemy z kamerami zebranymi w jednym punkcie
PS11602G 16 2 × Gigabit Wewnętrzny zasilacz 300 W Watchdog, VLAN, Extend Średnie instalacje wymagające większej liczby portów i funkcji Extend
PS12402FG 24 2 × Gigabit RJ45 + 2 × Gigabit SFP Budżet PoE 300 W, do 30 W na port PoE — Systemy wymagające łączy miedzianych i światłowodowych
PS14802SFG 48 2 × Gigabit SFP Budżet PoE 400 W Zdolność przełączania 100 Gb/s Duże systemy z centralną agregacją wielu kamer

Mały system: PS1802G

Dla małej instalacji warto rozważyć switch PoE PS1802G z 8 portami Gigabit PoE i budżetem 120 W. Model ma dwa gigabitowe uplinki RJ45, tryb Extend do 300 m, izolację VLAN oraz AI PoE watchdog.

Taka klasa urządzenia ma sens, kiedy porty PoE wystarczają dla obecnej liczby kamer i pozostają wolne złącza na rozbudowę. Przed wyborem oblicz sumę maksymalnego poboru kamer — osiem portów nie oznacza automatycznie możliwości zasilania ośmiu kamer o dowolnym zapotrzebowaniu mocy.

Instalacja średniej wielkości: PS11602G

Przy większej liczbie punktów kamerowych można porównać switch PS11602G z 16 portami Gigabit PoE. Ma dwa gigabitowe uplinki, wewnętrzny zasilacz 300 W oraz funkcje watchdog, VLAN i Extend.

W tym przypadku należy potwierdzić dostępny budżet dla konkretnych kamer oraz wymagania dotyczące zasilania na port. Informacja o zasilaczu wewnętrznym 300 W nie zastępuje obliczenia projektowego ani sprawdzenia parametrów potrzebnych urządzeń końcowych.

24 kamery i potrzeba światłowodu: PS12402FG

Gdy projekt wymaga 24 portów PoE oraz łączy miedzianych i optycznych, właściwą pozycją do oceny jest switch PS12402FG z 24 portami PoE oraz uplinkami RJ45 i SFP. Udostępnia 24 gigabitowe porty PoE, dwa gigabitowe uplinki RJ45 i dwa gigabitowe uplinki SFP, budżet PoE 300 W oraz do 30 W na port PoE.

Nie mnoż jednak 24 × 30 W i nie porównuj wyniku wyłącznie z liczbą portów. Łączny budżet to 300 W, więc rozkład obciążeń portów musi mieścić się w tym limicie. Model jest szczególnie wart analizy w instalacjach, gdzie szafa kamerowa potrzebuje połączenia światłowodowego z centralą lub inną częścią obiektu.

Duża koncentracja kamer: PS14802SFG

Dla większych systemów z centralnym zebraniem wielu kamer można przeanalizować switch PS14802SFG z 48 portami Gigabit PoE. Model ma dwa gigabitowe uplinki SFP, budżet PoE 400 W oraz zdolność przełączania 100 Gb/s.

48 portów daje przestrzeń do agregacji, ale nie zwalnia z planowania mocy. Przy pełnym wykorzystaniu portów średni dostępny budżet na urządzenie wynika z podziału 400 W, a rzeczywiste zapotrzebowanie kamer może być nierówne. Sprawdź też architekturę uplinków: model ma uplinki SFP, dlatego sieć nadrzędna powinna być zaplanowana z uwzględnieniem odpowiednich modułów i połączeń światłowodowych.

Zarządzanie, izolacja i ciągłość pracy kamer

Przed zakupem ustal, czy instalacja wymaga jedynie podstawowego przełączania, czy też ma być elementem zarządzanej infrastruktury sieciowej. W rozbudowanych systemach administratorzy często potrzebują między innymi segmentacji sieci, kontroli ruchu, diagnostyki portów, monitorowania i spójnej polityki dostępu. Wymagane funkcje trzeba porównać z pełną dokumentacją konkretnego switcha, NVR i sieci.

Izolacja VLAN wymieniona dla PS1802G i PS11602G może wspierać separację ruchu między portami w zakresie przewidzianym dla danego urządzenia. Nie należy jednak utożsamiać samej funkcji VLAN z pełnym projektem bezpieczeństwa. Segmentacja systemu CCTV powinna uwzględniać również konfigurację rejestratora, routerów, przełączników nadrzędnych oraz zasady dostępu administratorów.

Watchdog PoE w modelach PS1802G i PS11602G jest funkcją, którą warto ocenić w obiektach bez stałej obsługi technicznej. Przed wdrożeniem sprawdź sposób działania, warunki aktywacji oraz wpływ na podłączone urządzenia. Kamera może tracić łączność z przyczyn niezwiązanych z zasilaniem PoE, takich jak problem z przewodem, konfiguracją IP, siecią nadrzędną czy samym rejestratorem.

Typowe błędy przy doborze switcha PoE do monitoringu

Najczęstszy błąd to kupno switcha dokładnie na obecną liczbę kamer. Instalacja licząca osiem kamer może szybko wymagać dziewiątego portu dla dodatkowego punktu obserwacyjnego. Rezerwa portów jest zwykle prostsza i tańsza do zaplanowania przed montażem niż późniejsza przebudowa.

Inne błędy to:

  • liczenie mocy według poboru typowego zamiast maksymalnego;
  • pomijanie kamer PTZ i urządzeń z intensywnym oświetleniem;
  • nieuwzględnienie portów uplink w schemacie sieci;
  • stosowanie trybu Extend bez weryfikacji parametrów trasy i przepływności;
  • zakładanie, że każdy moduł SFP będzie współpracował z każdym portem;
  • prowadzenie długich tras bez oceny jakości okablowania i ochrony przed przepięciami;
  • traktowanie funkcji VLAN jako kompletnej polityki cyberbezpieczeństwa;
  • brak opisu portów, kabli i przypisania kamer w dokumentacji powykonawczej.

Końcowa lista kontrolna przed wdrożeniem

Przed zamówieniem i montażem switcha PoE sprawdź poniższe punkty:

  • Liczba portów PoE pokrywa liczbę obecnych kamer oraz zakładaną rozbudowę.
  • Każda kamera ma zweryfikowany maksymalny pobór mocy.
  • Suma maksymalnego poboru z rezerwą mieści się w budżecie PoE.
  • Wymagana moc na pojedynczy port i klasa PoE są zgodne z kamerą.
  • Uplinki odpowiadają urządzeniom po drugiej stronie: RJ45 albo SFP.
  • Łączny bitrate kamer i sposób pracy NVR zostały uwzględnione w projekcie.
  • Długości kabli mieszczą się w założeniach instalacji, a dla długich tras oceniono tryb Extend lub alternatywną topologię.
  • Dla światłowodu potwierdzono typ modułów SFP, włókna i zakończeń.
  • Zaplanowano sposób segmentacji, dostępu serwisowego i diagnostyki.
  • Udokumentowano numerację portów, adresy kamer oraz trasy kablowe.

W kolejnym kroku porównaj wskazane modele Maxsol z własnym bilansem portów, poboru mocy, odległości, warunków montażu oraz wymagań dotyczących uplinków i zarządzania.

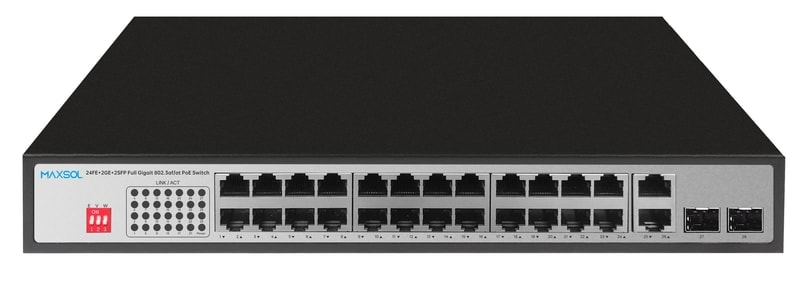

Switch PoE Maxsol PS12402FG z 24 portami PoE oraz uplinkami RJ45 i SFP
