Akumulator LiFePO4 do solarnego CCTV 24/7: dobór

Akumulator LiFePO4 do solarnego CCTV powinien być dobierany nie tylko według pojemności w Ah, lecz przede wszystkim według realnego, całodobowego poboru energii przez całą instalację oraz liczby dni o słabym nasłonecznieniu, które system ma przetrwać. Kamera to tylko część obciążenia: do bilansu trzeba wliczyć również switch PoE, router lub most radiowy, rejestrator, konwertery, oświetlacz IR i straty konwersji napięcia.

Technologia LiFePO4 dobrze pasuje do autonomicznych punktów monitoringu, ponieważ umożliwia budowę instalacji z magazynem energii o napięciu znamionowym 12,8 V. Nie zwalnia jednak z wykonania bilansu energetycznego. Nawet duży akumulator nie zapewni ciągłej pracy, jeśli w zimowym okresie panele nie dostarczą energii potrzebnej do uzupełnienia wcześniejszych rozładowań.

Dlaczego chemia akumulatora ma znaczenie w CCTV solarnym

System CCTV pracujący przez całą dobę ma zupełnie inne wymagania niż okazjonalne zasilanie urządzenia terenowego. Energia jest pobierana również nocą, a w wielu lokalizacjach pobór wzrasta po zmroku: kamera przełącza się w tryb podczerwieni, uruchamia oświetlacz albo intensywniej przesyła obraz przez sieć.

Akumulatory LiFePO4, czyli litowo-żelazowo-fosforanowe, są często wybierane do takich zastosowań z kilku praktycznych powodów:

pracują przy napięciu znamionowym 12,8 V, co ułatwia projektowanie układów opartych na instalacjach 12 V;
oferują dużą ilość energii w relacji do gabarytu w porównaniu z klasycznymi rozwiązaniami kwasowo-ołowiowymi;
napięcie podczas rozładowania jest relatywnie stabilne, co może ułatwiać zasilanie urządzeń przez przetwornice lub układy DC/DC;
są przeznaczone do pracy cyklicznej, a więc do regularnego ładowania w dzień i oddawania energii nocą.

Najważniejsza cecha dla projektanta nie brzmi jednak „LiFePO4”, lecz: czy akumulator, jego układ ochronny, regulator ładowania i odbiorniki tworzą zgodny system. Wymagają potwierdzenia między innymi napięcia ładowania, maksymalnego prądu ładowania i rozładowania, rodzaju wyjścia dla odbiorów oraz zachowania instalacji po zadziałaniu zabezpieczenia.

W punkcie CCTV warto od początku rozdzielić dwa zagadnienia:

magazynowanie energii — ile energii akumulator może zgromadzić;
dostarczenie energii do odbiorników — czy system podtrzyma wymagany prąd, napięcie i sposób zasilania kamer oraz urządzeń sieciowych.

Pojemny magazyn energii nie rozwiąże problemu, gdy switch PoE wymaga innego napięcia niż dostępne w systemie albo gdy chwilowy pobór kamer przekracza możliwości toru zasilania. Z kolei poprawny elektrycznie układ będzie niestabilny energetycznie, jeśli produkcja solarna nie pokrywa sezonowego zużycia.

Pojemność a energia użyteczna: Ah nie wystarcza

W ofertach akumulatorów często na pierwszym miejscu widnieje pojemność w amperogodzinach, np. 45 Ah lub 100 Ah. Dla projektowania autonomii bardziej przydatna jest energia wyrażona w watogodzinach (Wh). Przybliżenie jest proste:

energia nominalna (Wh) = napięcie nominalne (V) × pojemność (Ah)

Przykładowo akumulator 12,8 V i 60 Ah ma energię nominalną 768 Wh. Nie należy automatycznie zakładać, że cała ta wartość będzie zawsze dostępna na wejściu kamery. Energia użyteczna zależy od całego układu, w tym od:

progów odłączenia ustawionych przez system ochrony akumulatora;
temperatury akumulatora;
bieżącego prądu rozładowania;
sprawności przetwornicy, switcha PoE i ewentualnych konwerterów DC/DC;
zużycia energii przez urządzenia pomocnicze;
stanu technicznego i wieku komponentów;
wymaganego zapasu, który projektant pozostawia na niekorzystne warunki.

Dlatego do obliczeń nie należy przyjmować pojemności znamionowej jako bezwarunkowo dostępnej energii dla kamer. Bezpieczniejsza metoda polega na uwzględnieniu rezerwy projektowej i potwierdzeniu parametrów odcięcia oraz sprawności konkretnych urządzeń.

Jak policzyć dobowe zużycie energii

Podstawą jest suma mocy wszystkich urządzeń oraz czas ich pracy. W uproszczeniu:

dobowe zużycie (Wh/dobę) = średnia moc całego zestawu (W) × 24 h

Jeśli system w ciągu całej doby średnio pobiera 20 W, zapotrzebowanie wynosi około 480 Wh na dobę. W rzeczywistości warto policzyć osobno okres dzienny i nocny, ponieważ kamera z aktywnym IR lub oświetlaczem może zużywać nocą więcej energii.

Do arkusza bilansowego wpisz każde urządzenie:

Element instalacji	Co ustalić przed doborem akumulatora
Kamery IP	Pobór typowy, maksymalny oraz pobór z włączonym IR lub grzałką
Switch PoE	Własny pobór energii i budżet PoE dla wszystkich portów
Most radiowy lub router LTE	Pobór ciągły, pobór chwilowy i sposób zasilania
Rejestrator lub urządzenie edge	Pobór w spoczynku, podczas zapisu i przy wyższej temperaturze
Konwertery i przetwornice	Sprawność oraz pobór własny
Oświetlenie dodatkowe	Moc, harmonogram pracy i sterowanie zmierzchowe

Częsty błąd polega na mnożeniu mocy znamionowej jednej kamery przez 24 godziny, bez doliczenia infrastruktury sieciowej. W małej instalacji switch PoE i urządzenie transmisyjne mogą stanowić istotną część całkowitego poboru.

Planowanie autonomii i doładowania

Autonomia oznacza czas działania systemu bez wystarczającej produkcji energii ze słońca. W solarnej instalacji CCTV nie powinna być traktowana jako pojedyncza liczba obliczona wyłącznie z Wh akumulatora. Należy ocenić ją razem z sezonowym uzyskiem energii, profilem obciążenia oraz możliwościami ponownego naładowania magazynu.

Zacznij od scenariusza najtrudniejszego, nie od średniej rocznej

Dla instalacji w Polsce wymagający jest zwłaszcza okres z krótkim dniem, zachmurzeniem, opadami i zalegającym śniegiem. Średnia produkcja roczna panelu nie odpowiada produkcji w konkretnym tygodniu zimowym. Projekt oparty tylko na letnich warunkach może działać poprawnie przez część roku, lecz tracić ciągłość monitoringu w okresie największego ryzyka niedoboru energii.

W praktyce warto przygotować co najmniej trzy scenariusze:

typowy dzień — normalne obciążenie i przeciętna produkcja;
dzień o niskim uzysku — ograniczone ładowanie, przy zachowaniu pełnej pracy CCTV;
ciąg kilku słabszych dni — obciążenie krytyczne, autonomia oraz sposób reakcji systemu.

W scenariuszu krytycznym należy zdecydować, czy obiekt wymaga nieprzerwanej rejestracji wszystkich kamer, czy dopuszczalne jest zarządzanie priorytetami. Niektóre projekty mogą ograniczać odbiory drugorzędne, ale nie należy zakładać takiej funkcji bez sprawdzenia możliwości konkretnego sterownika i urządzeń.

Akumulator musi dać się realnie doładować

Powiększenie pojemności akumulatora zwiększa zapas energii, ale zarazem zwiększa ilość energii, którą instalacja solarna musi uzupełnić po okresie niepogody. Jeżeli panel i regulator nie mają wystarczającego marginesu produkcji, magazyn będzie stopniowo pracował na coraz niższym poziomie naładowania.

Przy planowaniu doładowania sprawdź:

dzienny uzysk energii dla orientacji, kąta nachylenia i zacienienia w danej lokalizacji;
sezonową zmianę nasłonecznienia;
straty na przewodach, regulatorze i konwersji napięcia;
energię zużywaną przez odbiorniki w czasie ładowania;
dopuszczalne parametry ładowania akumulatora;
czy po okresie słabszej pogody występują warunki pozwalające odbudować rezerwę.

Regulator MPPT może efektywniej wykorzystywać energię z panelu w zmiennych warunkach pracy niż prostsze rozwiązania, ale nie zastępuje prawidłowo dobranej powierzchni modułów ani właściwego montażu. W dokumentacji systemu CS6030 wskazano sterowanie MPPT; dla pozostałych systemów należy potwierdzić rodzaj zastosowanego regulatora w aktualnej dokumentacji produktu.

Nie zakładaj stałego poboru kamer

Pobór energii przez punkt CCTV może zmieniać się w zależności od pory dnia i zdarzeń. Wzrost może wynikać z:

działania diod IR po zmroku;
aktywnej grzałki, wentylatora lub odmrażania, jeśli kamera ma takie funkcje;
większej aktywności transmisji wideo;
uruchomienia dodatkowego oświetlenia;
zmian temperatury wpływających na pracę odbiorników i akumulatora.

Do projektu należy przyjąć realistyczny profil poboru, ze szczególnym uwzględnieniem maksymalnego obciążenia nocnego. Dane z tabliczki znamionowej są punktem wyjścia, ale warto zweryfikować zachowanie gotowego zestawu pomiarem w rzeczywistym trybie pracy.

Temperatura, zabezpieczenia i monitoring

Niskie temperatury są jednym z najważniejszych czynników przy doborze akumulatora LiFePO4 do zewnętrznego CCTV. Wpływają na dostępną energię oraz warunki ładowania. W szczególności ładowanie akumulatora LiFePO4 w niskiej temperaturze wymaga zgodności z zakresem określonym przez producenta akumulatora i jego system ochronny.

Nie zakładaj, że każdy akumulator automatycznie pozwala na bezpieczne ładowanie poniżej zera albo że każde urządzenie ma ogrzewanie. Funkcje takie jak blokada ładowania przy niskiej temperaturze, czujnik temperatury, podgrzewanie czy kompensacja pracy należy potwierdzić dla konkretnego systemu.

Co powinno znaleźć się w projekcie zewnętrznego punktu CCTV

Odpowiednio zaprojektowany punkt zasilania wymaga kontroli nie tylko samego akumulatora, lecz także całego środowiska pracy. Zweryfikuj:

minimalną i maksymalną temperaturę w miejscu montażu;
nagrzewanie obudowy przez bezpośrednie słońce;
ochronę przed wilgocią, kondensacją i wnikaniem pyłu;
przekrój oraz długość przewodów DC;
zabezpieczenia nadprądowe i przeciwprzepięciowe dobrane do projektu;
uziemienie i ochronę urządzeń instalowanych na słupach lub otwartej przestrzeni;
dostęp serwisowy do akumulatora, bezpieczników i połączeń;
ryzyko zacienienia paneli przez roślinność, konstrukcje albo śnieg.

W systemie LiFePO4 system zarządzania baterią, często określany jako BMS, może odpowiadać za ochronę przed nieprawidłowymi warunkami pracy. Zakres takiej ochrony, progi odłączenia, dopuszczalne prądy oraz sposób ponownego uruchomienia po odłączeniu są parametrami konkretnego rozwiązania. Trzeba je sprawdzić przed montażem, zamiast przypisywać je każdemu akumulatorowi LiFePO4.

Monitoring pomaga wykryć problem, zanim monitoring CCTV przestanie działać

W instalacji bez stałego zasilania sieciowego przydatne są dane o stanie energetycznym. Minimum diagnostyczne powinno pozwalać ocenić:

poziom lub stan naładowania akumulatora;
napięcie akumulatora;
energię pozyskaną z paneli;
aktualny pobór odbiorników;
alarmy niskiego napięcia i odłączenia obciążenia;
temperaturę, jeśli jest dostępna w zastosowanym rozwiązaniu;
dostępność urządzeń transmisyjnych i kamer.

Sam odczyt napięcia nie zawsze wystarcza do oceny zapasu energii, zwłaszcza pod zmiennym obciążeniem. Najlepsze rezultaty daje zestawienie danych energetycznych z informacją, czy kamera, switch i łącze radiowe pozostają dostępne. Pozwala to odróżnić problem z produkcją solarną od awarii sieci, przewodu lub urządzenia PoE.

Porównanie dostępnych pojemności LiFePO4

Poniższe wartości są energią nominalną akumulatorów z dokumentacji wskazanych systemów. Nie są deklaracją czasu pracy kamer. Rzeczywisty czas podtrzymania zależy od obciążenia, temperatury, sprawności toru zasilania, ustawień ochrony i bieżącego poziomu naładowania.

System	Napięcie i pojemność akumulatora	Energia nominalna	Jak interpretować w projekcie
System solarny CS6030 z akumulatorem LiFePO4 12,8 V 30 Ah	12,8 V, 30 Ah	384 Wh	Punkt wyjścia do bilansu małego obciążenia, po obliczeniu całodobowego poboru.
System solarny CS8040 z akumulatorem LiFePO4 12,8 V 45 Ah	12,8 V, 45 Ah	576 Wh	Większy zapas nominalnej energii, który nadal wymaga sprawdzenia możliwości doładowania.

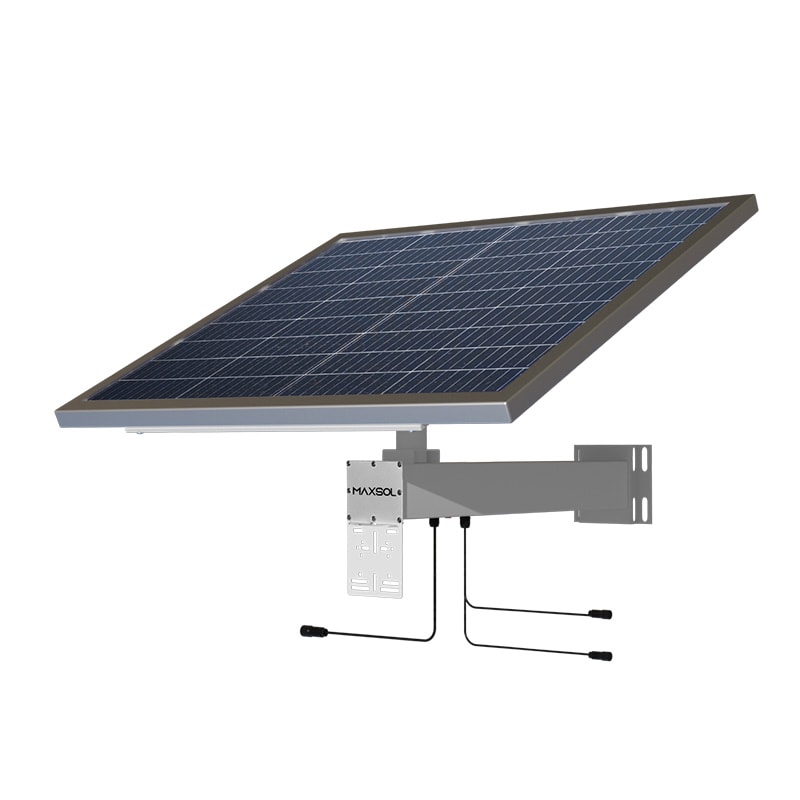

System solarny CS12060 z akumulatorem LiFePO4 12,8 V 60 Ah	12,8 V, 60 Ah	768 Wh	Opcja wymagająca dopasowania zarówno do obciążenia, jak i bilansu solarnego lokalizacji.
System solarny CS200100 z akumulatorem LiFePO4 12,8 V 100 Ah	12,8 V, 100 Ah	1280 Wh	Największa z porównywanych energii nominalnych; należy sprawdzić, czy system może ją skutecznie uzupełniać.

Porównanie Wh jest bardziej miarodajne niż sama liczba Ah, ponieważ wszystkie wymienione akumulatory mają napięcie znamionowe 12,8 V. Nie oznacza to jednak, że model o większej energii będzie zawsze właściwszy. Zbyt mała pojemność może nie zapewnić potrzebnej autonomii, natomiast zbyt duży magazyn w zestawie o niedostatecznej produkcji solarnej może przez długi czas nie odzyskiwać pełnego stanu naładowania.

Przy wyborze warto najpierw ustalić wymaganą energię na dobę i oczekiwany zapas na okres niskiej produkcji. Dopiero później porównywać pojemności oraz parametry całego systemu.

Pytania do weryfikacji z projektantem systemu

Przed zakupem lub zatwierdzeniem specyfikacji odpowiedz na poniższe pytania. Ograniczają one ryzyko doboru akumulatora wyłącznie na podstawie wartości Wh.

Jaki jest zmierzony lub wiarygodnie obliczony pobór całego zestawu w dzień i w nocy?
Ile kamer ma być zasilanych, jaki mają maksymalny pobór PoE i czy korzystają z IR, grzałek albo oświetlenia?
Jaki jest budżet mocy switcha PoE, a nie tylko liczba jego portów?
Czy router, most bezprzewodowy, rejestrator, modem i przetwornice zostały uwzględnione w bilansie?
Jaka autonomia jest wymagana przy ograniczonym nasłonecznieniu?
Jakie są warunki zimowe, ryzyko zacienienia oraz orientacja paneli w konkretnej lokalizacji?
Czy moc i parametry układu ładowania pozwalają uzupełnić energię po kilku słabszych dniach?
Jaki zakres temperatur ładowania i rozładowania dopuszcza konkretny akumulator oraz system ochrony?
Czy obudowa, przewody, bezpieczniki i zabezpieczenia przepięciowe są dobrane do instalacji zewnętrznej?
Jak będą monitorowane poziom energii, alarmy niskiego napięcia i dostępność urządzeń CCTV?
Co ma się wydarzyć po spadku energii: zachowanie pełnej pracy, ograniczenie obciążeń czy kontrolowane odłączenie?
Czy napięcia wejściowe urządzeń, standard PoE i maksymalne prądy są zgodne z wybranym torem zasilania?

Najlepszy akumulator LiFePO4 dla solarnego CCTV 24/7 to taki, który zapewnia potrzebny zapas energii w najtrudniejszym przewidywanym okresie, a jednocześnie może być regularnie doładowywany przez właściwie zaprojektowany układ solarny. Porównaj wskazane modele Maxsol z liczbą portów, obciążeniem, odległością transmisji, wymaganiami zasilania, warunkami środowiskowymi i potrzebami w zakresie zarządzania instalacją.
