Przełącznik PoE o zasięgu do 300 m: kamery IP

Przełącznik PoE z trybem dalekiego zasięgu może doprowadzić transmisję danych i zasilanie do wybranej kamery IP na odległość do 300 m jednym przewodem miedzianym. Nie oznacza to jednak, że każda kamera, każdy kabel i każda instalacja będą działały poprawnie na takim dystansie. Przed uruchomieniem trzeba zweryfikować jakość przewodu, rzeczywisty pobór mocy urządzenia, parametry połączenia oraz warunki montażu.

Fraza long range PoE switch 300m dotyczy przełączników wyposażonych w specjalny tryb Extend lub Long Range. Jest to praktyczne rozwiązanie dla kamer przy bramie, ogrodzeniu, magazynie, parkingu, placu składowym czy w oddalonym budynku gospodarczym — zwłaszcza gdy prowadzenie zasilania 230 V przy kamerze byłoby niepotrzebnie kosztowne lub kłopotliwe.

Dlaczego standardowy dystans Ethernet ma znaczenie

W klasycznej instalacji Ethernet po skrętce miedzianej przyjmuje się maksymalnie 100 m kanału transmisyjnego. Typowy podział tej długości to do 90 m przewodu stałego oraz do 10 m przewodów krosowych i połączeń w punktach dystrybucyjnych. Ten limit dotyczy nie tylko samej transmisji danych, lecz również praktycznej możliwości zasilania urządzenia końcowego przez PoE.

Po przekroczeniu standardowego dystansu mogą wystąpić między innymi:

• brak zestawienia połączenia albo niestabilny link;
• utrata pakietów i przerwy w obrazie z kamery;
• niższa przepustowość niż wymagana przez kamerę;
• zbyt duży spadek napięcia na przewodzie;
• restart kamery przy przełączeniu w tryb nocny, włączeniu promiennika IR lub grzałki;
• trudne do zdiagnozowania błędy pojawiające się tylko przy niskiej temperaturze, deszczu albo większym obciążeniu sieci.

W monitoringu problem często nie jest widoczny podczas krótkiego testu w dzień. Kamera może poprawnie uruchomić się na stole lub po podłączeniu w szafie, a później tracić obraz po zapadnięciu zmroku. Wtedy wzrasta pobór energii przez oświetlenie IR, a margines zasilania na długim odcinku kabla może okazać się zbyt mały.

Standardowe 100 m nie jest więc przypadkową wartością, którą należy ignorować. To punkt odniesienia przy projektowaniu. Jeśli odległość jest większa, należy świadomie wybrać tryb dalekiego zasięgu, dodatkowy punkt aktywny, światłowód lub inne rozwiązanie dopasowane do warunków trasy.

Co zmienia tryb Extend do 300 m

Tryb Extend pozwala wybranym portom PoE pracować na dłuższej trasie kablowej — do 300 m, jeśli spełnione są warunki danego urządzenia i instalacji. Jego zadaniem jest obsługa odległych punktów końcowych, przede wszystkim kamer IP, które nie potrzebują pełnej przepustowości typowej dla zwykłego odcinka Ethernet.

Najważniejsza zasada brzmi: 300 m to maksymalny zasięg trybu, a nie automatyczna gwarancja dla dowolnej instalacji. Osiągalna odległość zależy od parametrów przewodu, poboru mocy kamery, jakości zakończeń oraz środowiska pracy.

Czego nie należy zakładać przy odcinku 300 m

Tryb dalekiego zasięgu nie oznacza, że:

• każdy port zachowuje pełną wydajność zwykłego połączenia Ethernet;
• każda kamera o wysokim bitrate będzie właściwym urządzeniem dla takiego łącza;
• kabel o nieznanym przekroju i materiale żyły zapewni poprawne zasilanie;
• kamera pobierająca dużo energii będzie działać na granicznym dystansie bez testów;
• długi odcinek będzie odporny na zakłócenia, przepięcia i błędy montażowe.

Przed zaprojektowaniem trasy sprawdź w dokumentacji przełącznika, czy tryb Extend działa na konkretnych portach, jaka jest przewidziana prędkość transmisji w tym trybie oraz jakie są wymagania dla kabla. Następnie porównaj je z wymaganiami kamery: maksymalnym bitrate, metodą kompresji, liczbą strumieni, rozdzielczością i funkcjami dodatkowymi.

Kiedy 300 m jest sensownym rozwiązaniem

Przełącznik PoE 300 m jest zwykle dobrym kandydatem do instalacji, gdy:

• kamera znajduje się poza standardowym promieniem 100 m od szafy sieciowej;
• obraz ma przewidywalny, umiarkowany bitrate;
• trasa może być wykonana jednym, ciągłym przewodem dobrej jakości;
• nie ma potrzeby zapewnienia przy kamerze lokalnego zasilania;
• topologia jest prosta, a odległy punkt nie wymaga wielu urządzeń sieciowych;
• projekt uwzględnia ochronę kabla prowadzonego na zewnątrz.

Jeżeli kamera ma bardzo wysoki bitrate, wiele strumieni, intensywną analitykę realizowaną po sieci albo ma obsłużyć punkt z kilkoma urządzeniami, warto rozważyć światłowód i lokalne zasilanie lub lokalny switch. Dla długich tras pomiędzy budynkami światłowód może dodatkowo ograniczyć ryzyko związane z różnicami potencjałów i przepięciami.

Kontrola kabla i urządzenia zasilanego

Na dystansie zbliżonym do 300 m przewód jest elementem krytycznym. Nawet właściwie dobrany switch PoE nie skompensuje słabej jakości kabla, luźnej żyły w złączu RJ45, zalanej puszki połączeniowej ani wielu niepotrzebnych łączeń po drodze.

Przewód: materiał, przekrój i trasa

Do instalacji zasilających kamery przez PoE wybieraj pełnomiedzianą skrętkę o parametrach odpowiednich do projektu. Szczególną ostrożność zachowaj wobec przewodów CCA, czyli z żyłami aluminiowymi pokrytymi miedzią. Mają one wyższą rezystancję niż kabel miedziany, przez co zwiększa się spadek napięcia i ryzyko problemów z zasilaniem.

Przed instalacją sprawdź:

1. Materiał żyły — przewód pełnomiedziany jest właściwszym wyborem dla długich tras PoE.
2. Przekrój i konstrukcję kabla — porównaj dane producenta przewodu z wymaganiami projektu.
3. Kategorię kabla — powinna odpowiadać wymaganiom transmisji i elementów toru.
4. Przeznaczenie zewnętrzne — kabel prowadzony na elewacji, w ziemi, rurze lub korycie powinien być dobrany do środowiska.
5. Ciągłość trasy — ogranicz złącza, beczki RJ45 i przypadkowe przedłużenia.
6. Jakość terminacji — nieprawidłowo zarobiona wtyczka może zepsuć cały długi odcinek.
7. Separację od instalacji energetycznej — prowadzenie skrętki blisko źródeł zakłóceń wymaga właściwego planu trasy.

Długość kabla należy liczyć po jego rzeczywistym przebiegu, a nie w linii prostej na mapie. Podejście kabla do masztu, pion elewacyjny, zapas serwisowy i przejścia przez budynek mogą znacząco zwiększyć długość odcinka.

Kamera i rzeczywiste zapotrzebowanie na energię

Nie projektuj zasilania wyłącznie na podstawie typowego poboru mocy podanego dla kamery. Ważniejsza jest wartość maksymalna, uwzględniająca wszystkie funkcje uruchamiane okresowo lub zależnie od warunków.

Sprawdź zwłaszcza:

• pobór mocy z włączonym oświetleniem IR lub światłem białym;
• grzałkę, wentylator i odmgławiacz w obudowie zewnętrznej;
• napęd PTZ podczas ruchu i zoomu;
• wymagany standard PoE oraz ewentualne wymaganie Hi-PoE;
• zachowanie kamery po chwilowym zaniku zasilania;
• maksymalny bitrate dla głównego i dodatkowego strumienia.

Kamera może deklarować zgodność z PoE, ale nie każda ma ten sam profil poboru energii. Urządzenie z silnym promiennikiem, grzałką albo mechanizmem PTZ powinno być sprawdzane z dużym zapasem mocy, szczególnie przy długiej trasie.

Warunki zewnętrzne i ochrona instalacji

W instalacji zewnętrznej problemem nie jest wyłącznie odległość. Na niezawodność wpływają woda, promieniowanie UV, wahania temperatury, kondensacja pary, uszkodzenia mechaniczne i przepięcia indukowane w długich przewodach.

Projekt powinien uwzględniać odpowiednią obudowę, prowadzenie kabla, uziemienie zgodne z dokumentacją zastosowanych urządzeń oraz środki ochrony przeciwprzepięciowej dobrane do instalacji. Nie należy montować elementów ochronnych „na oko”; nieprawidłowe uziemienie lub przypadkowe łączenie ekranów może nie rozwiązać problemu.

Porównanie wersji 4-, 8-, 16- i 24-portowych

Wybór liczby portów powinien wynikać z liczby kamer, zapasu na rozbudowę, wymaganego budżetu PoE i sposobu uplinku do rejestratora lub sieci szkieletowej. Większa liczba portów nie zastępuje analizy poboru energii wszystkich urządzeń.

Model	Porty PoE	Uplinki	Budżet PoE	Porty do 60 W
PS1402E	4 × Fast Ethernet	2 × Fast Ethernet	65 W	port 4
PS1802GE	8 × Fast Ethernet	2 × Gigabit Ethernet	120 W	porty 7–8
PS11602FE	16 × Fast Ethernet	2 × Gigabit Ethernet + 1 × SFP	200 W	porty 13–16
PS12402FE	24 × Fast Ethernet	2 × Gigabit Ethernet + 1 × SFP	300 W	porty 20–24

Wersja 4-portowa: mały punkt kamerowy

Model PS1402E sprawdzi się w niewielkim punkcie z maksymalnie czterema kamerami, gdy potrzebny jest tryb dalekiego zasięgu, budżet 65 W oraz dwa uplinki Fast Ethernet. Ma także funkcje VLAN i watchdog. Przełącznik Maxsol PS1402E z 4 portami PoE, budżetem 65 W i trybem 300 m warto porównać przede wszystkim z sumą poboru kamer i planem rozbudowy.

Wersja 8-portowa: średnia instalacja z gigabitowym uplinkiem

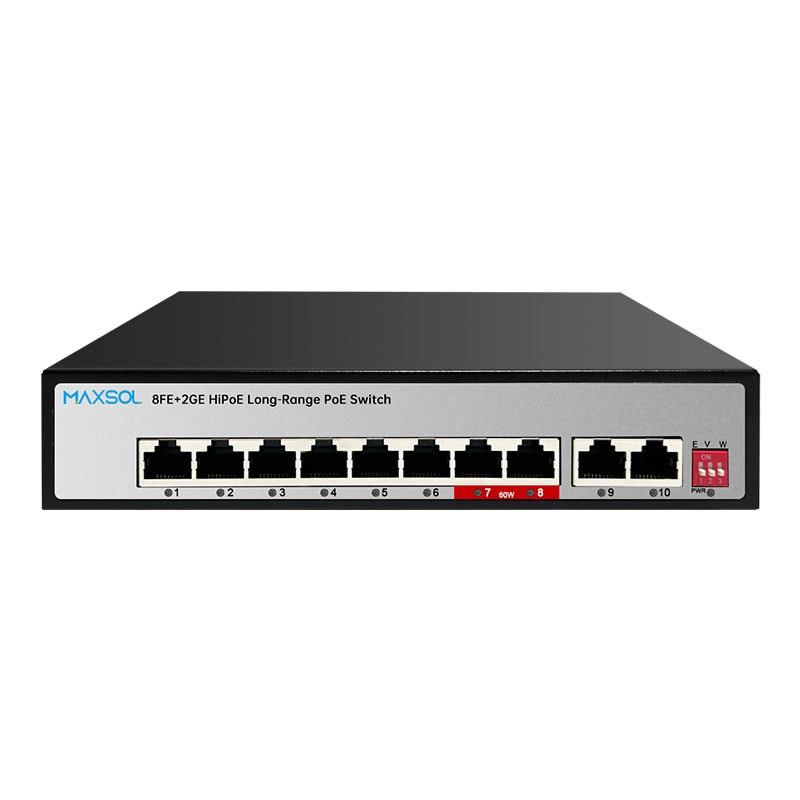

PS1802GE oferuje osiem portów PoE Fast Ethernet, dwa uplinki Gigabit Ethernet i budżet 120 W. To układ do punktu z większą liczbą standardowych kamer, gdzie ważny jest szybszy uplink do rejestratora, switcha agregacyjnego albo infrastruktury lokalnej. Model Maxsol PS1802GE — 8 portów PoE, uplinki gigabitowe i budżet 120 W ma do 60 W na portach 7–8.

Wersja 16-portowa: rozbudowany odcinek monitoringu

W przypadku szesnastu kamer istotne stają się nie tylko porty dostępowe, lecz również agregacja ruchu i możliwość dalszego połączenia światłowodowego. PS11602FE ma 16 portów PoE Fast Ethernet, dwa uplinki Gigabit Ethernet, jeden uplink SFP oraz budżet 200 W. Przełącznik Maxsol PS11602FE z 16 portami PoE i uplinkiem SFP oferuje do 60 W na portach 13–16.

Wersja 24-portowa: większa koncentracja kamer

PS12402FE jest rozwiązaniem dla większej liczby punktów końcowych: ma 24 porty PoE Fast Ethernet, dwa uplinki Gigabit Ethernet, jeden uplink SFP i budżet PoE 300 W. Model Maxsol PS12402FE z 24 portami PoE i budżetem 300 W zapewnia do 60 W na portach 20–24. Przy tej skali należy szczególnie policzyć ruch z kamer oraz sprawdzić, czy architektura uplinku nie stanie się wąskim gardłem.

Przydział portów Hi-PoE i budżety zasilania

Port zdolny dostarczyć do 60 W nie oznacza, że przełącznik może jednocześnie oddać 60 W na każdym porcie. Ograniczeniem jest całkowity budżet PoE urządzenia. Dlatego dobór switcha wymaga dwóch odrębnych obliczeń:

1. sprawdzenia, czy konkretna kamera może być podłączona do właściwego portu;
2. zsumowania maksymalnego poboru wszystkich kamer i porównania wyniku z budżetem przełącznika.

Przykładowo, jeśli pojedyncza kamera wymaga większej mocy niż typowy port PoE, musi trafić na port obsługujący do 60 W — zgodnie z przypisaniem dla danego modelu. Nie wystarczy, że w całym switchu pozostaje wolny budżet.

Jak liczyć budżet PoE

Dla każdej kamery zanotuj deklarowany maksymalny pobór mocy. Następnie dodaj wartości dla wszystkich urządzeń, które będą zasilane przez switch. Nie opieraj się na poborze „w spoczynku” ani na wartości odczytanej w czasie krótkiego uruchomienia.

W projekcie warto zostawić rezerwę na:

• uruchomienie podświetlenia IR po zmroku;
• pracę grzałek i wentylatorów;
• ruch kamer PTZ;
• przyszłe podłączenie dodatkowej kamery;
• różnice wynikające z długich odcinków kabla i warunków środowiskowych.

Jeżeli suma maksymalnych wartości jest zbliżona do budżetu przełącznika, projekt nie ma rozsądnego zapasu. W takiej sytuacji lepiej ograniczyć liczbę urządzeń, wybrać wariant z większym budżetem albo rozdzielić kamery między dwa punkty zasilania.

Lista kontrolna przed uruchomieniem

Przed przekazaniem instalacji wykonaj testy na rzeczywistej trasie i z docelowymi kamerami. Poniższa lista pomaga wychwycić najczęstsze błędy.

• Zmierzono rzeczywistą długość każdego przewodu, włącznie z zapasami i odcinkami serwisowymi.
• Potwierdzono, że długi odcinek jest podłączony do portu oraz włączonego trybu obsługującego zasięg do 300 m.
• Sprawdzono typ, kategorię, materiał żył i przeznaczenie zastosowanego kabla.
• Przetestowano ciągłość przewodów oraz poprawność zarobienia wszystkich złączy.
• Zweryfikowano zestawienie linku i stabilność transmisji na końcu trasy.
• Porównano wymagania przepustowości kamery z parametrami połączenia w trybie dalekiego zasięgu.
• Sprawdzono maksymalny pobór mocy każdej kamery, a nie tylko wartość typową.
• Kamery o wyższym poborze przypisano do portów Hi-PoE wskazanych dla wybranego modelu.
• Suma maksymalnego poboru urządzeń nie przekracza budżetu PoE switcha i pozostawia rezerwę.
• Przetestowano obraz, nagrywanie i stabilność zasilania po włączeniu IR, oświetlenia, PTZ lub grzałki.
• Skontrolowano zabezpieczenie trasy zewnętrznej przed wodą, UV, uszkodzeniem mechanicznym i przepięciami.
• Zweryfikowano, czy uplink ma wystarczającą przepustowość dla łącznego ruchu wszystkich kamer.

Najczęstsze pytania

Czy każda kamera IP zadziała na 300 m?

Nie. Kamera musi być zgodna z zastosowanym zasilaniem PoE, jej pobór mocy musi mieścić się w możliwościach portu i budżecie switcha, a jej wymagania transmisyjne muszą pasować do parametrów trybu dalekiego zasięgu. Konieczny jest też właściwy kabel i test gotowej trasy.

Czy na odległości 300 m można podłączyć kamerę PTZ?

Jest to możliwe tylko po dokładnym sprawdzeniu maksymalnego poboru energii, również podczas ruchu mechanizmu, pracy promiennika i grzałki. Kamera PTZ może wymagać portu Hi-PoE, ale sam port do 60 W nie zwalnia z kontroli całkowitego budżetu PoE oraz spadku napięcia na kablu.

Czy tryb Extend zastępuje światłowód?

Nie zawsze. Extend jest wygodny dla pojedynczych, odległych kamer na istniejącej lub łatwej do wykonania trasie miedzianej. Światłowód może być lepszym wyborem dla dłuższych połączeń między budynkami, wymagającej transmisji, tras narażonych na zakłócenia lub infrastruktury, którą trzeba skalować.

Przy wyborze porównaj modele Maxsol z liczbą kamer, ich maksymalnym poborem mocy, długością każdej trasy, warunkami zewnętrznymi oraz wymaganiami dotyczącymi uplinku i zarządzania siecią.
