Zewnętrzna skrzynka PoE z akumulatorem: dobór

Zewnętrzny switch PoE z akumulatorem warto dobierać jako kompletny punkt dystrybucji: obudowę odporną na warunki zewnętrzne, właściwą liczbę portów PoE, łącze uplinkowe, zasilanie wejściowe oraz układ UPS i magazyn energii. Sam zapis „z baterią” nie oznacza jednak określonego czasu pracy po zaniku sieci — zależy on przede wszystkim od rzeczywistego poboru urządzeń końcowych.

Dla kamer IP, punktów dostępowych, mostów bezprzewodowych czy elementów kontroli dostępu najważniejsze jest policzenie obciążenia PoE oraz sprawdzenie, czy skrzynka obsłuży wymagane światłowodowe uplinki, warunki montażu i sposób podtrzymania zasilania. Poniższy przewodnik pomaga przejść przez te decyzje bez zakładania parametrów, których producent nie potwierdził.

Dlaczego warto integrować switching i zasilanie na zewnątrz

Zintegrowana skrzynka PoE przenosi punkt dystrybucji sieci i zasilania bliżej urządzeń terenowych. Zamiast prowadzić wiele długich odcinków zasilania do kamer lub AP, można doprowadzić do skrzynki zasilanie oraz uplink, a następnie zasilić urządzenia końcowe po kablu Ethernet.

Takie podejście jest szczególnie praktyczne, gdy:

kilka kamer IP znajduje się przy wjeździe, parkingu, ogrodzeniu lub na terenie zakładu;
punkty dostępowe Wi-Fi albo urządzenia CPE są rozmieszczone na zewnątrz;
do lokalizacji dociera światłowód, a urządzenia końcowe wymagają miedzianego Ethernetu i PoE;
konieczne jest lokalne podtrzymanie działania wybranych elementów podczas przerwy w dostawie energii;
rozdzielnia wewnętrzna jest daleko od urządzeń, a liczba przewodów rośnie.

Korzyścią nie jest wyłącznie krótsza trasa kablowa. Zamknięcie switcha, zasilacza i ewentualnego UPS-a w jednej obudowie upraszcza serwis oraz porządkowanie instalacji. Nie eliminuje jednak potrzeby projektu: nadal trzeba określić bilans mocy, ochronę elektryczną, sposób prowadzenia kabli oraz dostęp serwisowy.

W praktyce skrzynka zewnętrzna powinna być traktowana jak aktywny punkt infrastruktury. Jej awaria może odłączyć równocześnie kilka kamer albo punktów radiowych, dlatego nadmiar mocy, jakość montażu i możliwość diagnostyki są ważniejsze niż samo upakowanie urządzeń w małej obudowie.

Obudowa i warunki środowiskowe: co sprawdzić

Pierwszym parametrem jest stopień ochrony obudowy, ale nie powinien być jedynym kryterium. IP65 oznacza ochronę przed pyłem oraz strugami wody. Jest to przydatny poziom dla skrzynki montowanej na zewnątrz, lecz nie oznacza automatycznie odporności na każde środowisko, sposób montażu lub długotrwałe zalewanie wodą.

Przed wyborem urządzenia sprawdź następujące kwestie.

Miejsce montażu i ekspozycja

Nawet szczelna obudowa będzie pracowała w trudniejszych warunkach, jeśli zostanie umieszczona w pełnym słońcu, przy odpływie z dachu albo w miejscu podatnym na rozbryzgi błota. W projekcie uwzględnij:

bezpośrednie promieniowanie słoneczne i nagrzewanie się obudowy;
opady, wiatr, kurz oraz ryzyko oblodzenia;
wilgotność i możliwość kondensacji pary wodnej;
drgania na słupie, bramie albo konstrukcji stalowej;
wysokość montażu, dostęp do serwisu i ochronę przed przypadkowym uszkodzeniem;
zakres temperatur pracy podany w dokumentacji wybranego modelu.

Stopień IP odnosi się do samej obudowy w określonych warunkach. Finalna szczelność instalacji zależy też od prawidłowo dobranych dławików, zaślepek, przewodów i niewykorzystanych przepustów. Źle dokręcony przepust kablowy może zniweczyć zaletę obudowy IP65.

Kable, przepusty i zapas montażowy

Do każdego portu zaplanuj trasę przewodu, promień gięcia oraz niewielki zapas serwisowy. W przypadku światłowodu szczególnie istotne jest zachowanie wymagań dotyczących gięcia i zakończeń określonych dla zastosowanego kabla oraz modułów SFP.

Warto oddzielić w obudowie przewody zasilające od tras danych, zachować porządek oznaczeń i nie dopuszczać, aby kabel pracował pod naprężeniem na złączu. Oznaczenie portów, kamer i uplinków skraca późniejszą diagnostykę, zwłaszcza w instalacjach wielopunktowych.

Zasilanie AC, uziemienie i przepięcia

Jeżeli skrzynka jest zasilana z sieci AC, trzeba potwierdzić zgodność napięcia wejściowego, sposób zabezpieczenia obwodu i wymagania dotyczące uziemienia zgodnie z dokumentacją urządzenia oraz projektem instalacji. Prace przy zasilaniu sieciowym powinny wykonywać osoby z odpowiednimi uprawnieniami.

W instalacjach zewnętrznych trzeba osobno ocenić ryzyko przepięć. Długie przewody Ethernet, zasilanie doprowadzone z innego budynku i urządzenia na słupach mogą przenosić zakłócenia lub skutki wyładowań atmosferycznych. Sprawdź:

czy projekt przewiduje właściwą ochronę po stronie zasilania AC;
czy konieczne są zewnętrzne zabezpieczenia dla linii Ethernet lub światłowodu;
jak ma wyglądać połączenie ochronne i uziemienie;
czy zabezpieczenia są dopasowane do użytej instalacji, a nie tylko do samej skrzynki.

Nie należy zakładać, że obecność metalowej obudowy, UPS-a albo zasilacza sama w sobie potwierdza kompletną ochronę przeciwprzepięciową. Zakres wbudowanych zabezpieczeń należy zawsze zweryfikować w dokumentacji konkretnego wariantu.

Switch zarządzalny czy niezarządzalny

Wybór między switchem zarządzalnym a niezarządzalnym zależy od skali instalacji i potrzeby zdalnej kontroli. Oba rozwiązania mogą mieć sens, jeśli ich funkcje odpowiadają projektowi.

Kiedy wybrać model zarządzalny

Switch zarządzalny jest dobrym wyborem, gdy potrzebujesz konfigurować i monitorować sieć, a także łatwiej diagnozować problemy bez wyjazdu na miejsce. Zarządzanie warstwy 2 może być przydatne na przykład wtedy, gdy planujesz logiczne rozdzielenie ruchu, kontrolę portów, nadzór nad stanem połączeń lub uporządkowanie sieci z większą liczbą urządzeń.

Nie zakładaj jednak automatycznie dostępności konkretnej funkcji tylko dlatego, że urządzenie jest opisane jako zarządzalne. Przed zakupem potwierdź interfejs administracyjny, obsługiwane funkcje warstwy 2, sposób zdalnego dostępu oraz wymagania dotyczące konfiguracji.

Model zarządzalny szczególnie dobrze sprawdza się, gdy skrzynka stanowi element większej sieci monitoringu, Wi‑Fi albo wielu lokalizacji, w których diagnostyka ma ograniczać liczbę wizyt serwisowych.

Kiedy wystarczy model niezarządzalny

Switch niezarządzalny będzie rozsądną opcją dla prostego, lokalnego segmentu sieci, jeśli nie potrzebujesz centralnej konfiguracji ani rozbudowanej diagnostyki. Ważne jest jednak, aby prostota nie oznaczała rezygnacji z funkcji praktycznych w terenie.

Przykładowo przełączniki DIP mogą pozwalać lokalnie wybrać tryby takie jak watchdog, izolacja portów, VLAN czy priorytetyzacja. Funkcja QoS pomaga ustalać priorytety ruchu, lecz jej rzeczywisty efekt zależy od całej topologii i konfiguracji sieci, nie tylko od jednej skrzynki.

Przed wyborem odpowiedz na trzy pytania:

Czy awarię urządzenia końcowego trzeba wykryć i analizować zdalnie?
Czy monitoring, Wi‑Fi i inne systemy będą współdzielić tę samą infrastrukturę?
Czy w przyszłości przewidujesz rozbudowę o kolejne punkty lub segmenty sieci?

Jeśli odpowiedź na któreś z pytań brzmi „tak”, model zarządzalny może ograniczyć problemy operacyjne. Jeżeli punkt jest prosty, lokalny i łatwo dostępny, rozwiązanie niezarządzalne może być wystarczające.

Wymagania dla UPS-a i podtrzymania akumulatorowego

UPS w zewnętrznej skrzynce PoE ma podtrzymać działanie switcha i zasilanych urządzeń po zaniku zasilania podstawowego — ale tylko w granicach dostępnej energii oraz mocy systemu. Najczęstszym błędem jest wybór na podstawie samej pojemności akumulatora, bez policzenia całkowitego obciążenia.

Jak oszacować potrzebną energię

Zacznij od listy wszystkich odbiorników PoE: kamer, punktów dostępowych, mostów radiowych, wideodomofonów czy innych urządzeń. Dla każdego uwzględnij rzeczywisty pobór mocy w warunkach pracy, a nie tylko minimalną wartość z karty produktu.

Następnie dodaj pobór samego switcha oraz zapas na:

pobór chwilowy przy uruchamianiu urządzeń;
zmienną pracę kamer z oświetlaczem lub grzałką, jeśli takie funkcje występują;
dodatkowe obciążenie punktów dostępowych przy większym ruchu;
straty konwersji energii w systemie zasilania;
naturalne zmiany dostępnej pojemności akumulatora w czasie i temperaturze.

Orientacyjna zależność jest prosta: dostępna energia w Wh podzielona przez całkowity pobór w W daje przybliżony czas podtrzymania. Nie jest to jednak gwarantowany wynik. Dostępna energia użytkowa, sprawność układu, stan akumulatora, temperatura i profil obciążenia powodują, że rzeczywisty czas może być inny.

Moc UPS-a a pojemność baterii to różne parametry

Moc UPS-a mówi, jakie obciążenie układ może obsłużyć, natomiast pojemność akumulatora decyduje, jak długo podtrzymanie może trwać. Oba parametry muszą być rozpatrywane razem.

Wbudowany UPS nie przesądza też o obecności wbudowanego akumulatora. W specyfikacji trzeba sprawdzić, czy magazyn energii jest częścią danego wariantu, czy wymaga osobnego rozwiązania oraz jakie warunki ładowania i eksploatacji przewidziano.

Akumulatory LiFePO4 są stosowane w rozwiązaniach zasilania rezerwowego, ale nie zwalnia to z kontroli warunków termicznych, cyklu użytkowania i zaleceń producenta. Nie należy montować skrzynki tak, aby akumulator był stale narażony na skrajne temperatury lub bezpośrednie przegrzewanie od słońca.

Ustal priorytety działania po zaniku zasilania

Jeśli energia rezerwowa jest ograniczona, zaplanuj, które urządzenia muszą działać najdłużej. Czasem kluczowe są kamery przy wejściach i łącze uplinkowe, podczas gdy mniej istotne AP lub kamery pomocnicze mogą nie wymagać podtrzymania przez cały zakładany okres.

Taki podział wymaga jednak zgodnego z projektem sposobu zasilania i konfiguracji portów. Nie zakładaj, że każda skrzynka automatycznie odetnie mniej ważne odbiorniki — tę funkcję należy potwierdzić dla konkretnego modelu i wdrożenia.

Porównanie trzech skrzynek smart box Maxsol

Poniższe zestawienie obejmuje potwierdzone informacje o trzech wariantach. Parametry, których tu nie wymieniono — między innymi zakres temperatur, budżet PoE, szczegóły ochrony przepięciowej oraz funkcje administracyjne — należy sprawdzić w dokumentacji wybranego produktu.

Model	Sieć i uplink	Zarządzanie	Zasilanie i podtrzymanie	Kiedy rozważyć
SBOX2802SFG-I	8 portów Gigabit PoE, 2 sloty Gigabit SFP	Zarządzanie warstwy 2	Wejście AC100–240 V, wbudowany moduł UPS DC55V 240 W	Gdy potrzebne są zarządzanie oraz przygotowanie do zasilania rezerwowego
SBOX2802SFG-I-288WH	8 portów Gigabit PoE, 2 sloty Gigabit SFP	Zarządzanie warstwy 2	Wejście AC100–240 V, wbudowany moduł UPS DC55V 240 W oraz akumulator LiFePO4 48 V, 6 Ah, 288 Wh	Gdy wymagane jest zintegrowane podtrzymanie bateryjne
SBOX1802SFG-I	8 portów Gigabit PoE, 2 sloty Gigabit SFP	Niezarządzalny; watchdog, izolacja, VLAN i priorytety wybierane przełącznikami DIP; QoS	Zasilacz 300 W	Gdy potrzebna jest prostsza instalacja bez zarządzania

SBOX2802SFG-I: zarządzanie i moduł UPS

Zarządzalna skrzynka SBOX2802SFG-I z 8 portami PoE i 2 SFP ma obudowę IP65, osiem portów Gigabit PoE, dwa sloty Gigabit SFP oraz zarządzanie warstwy 2. Przyjmuje zasilanie AC100–240 V i zawiera wbudowany moduł UPS DC55V o mocy 240 W.

To wariant do projektów, w których ważne są włókno jako uplink, zdalne zarządzanie oraz zaplanowanie zasilania rezerwowego. Obecność modułu UPS należy odróżnić od potwierdzonej obecności akumulatora: przed wdrożeniem sprawdź konfigurację magazynu energii i oczekiwany scenariusz podtrzymania.

SBOX2802SFG-I-288WH: wariant z akumulatorem LiFePO4

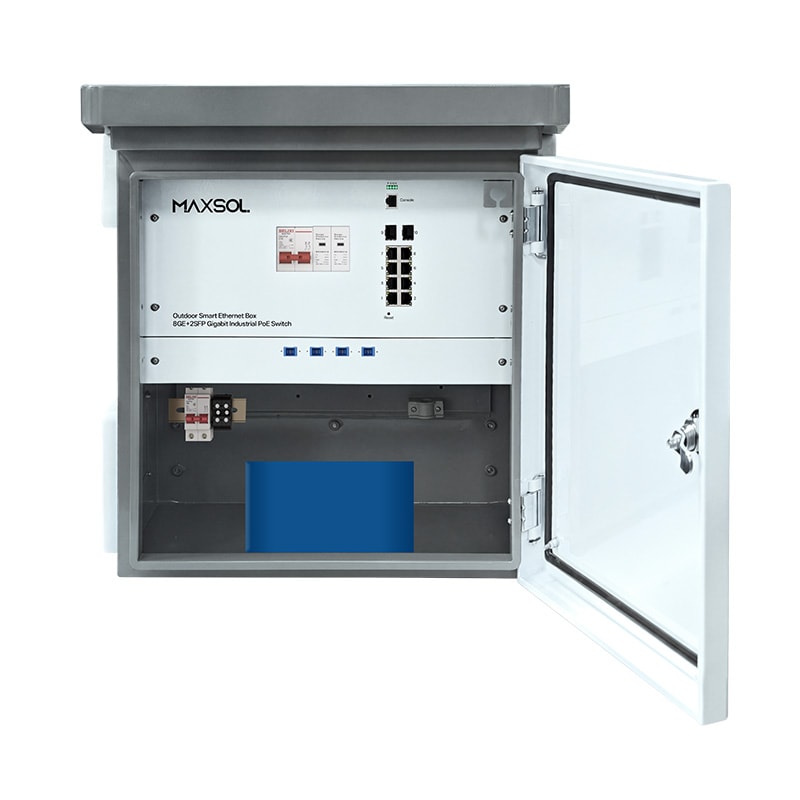

Zarządzalna skrzynka SBOX2802SFG-I-288WH z akumulatorem LiFePO4 rozszerza ten wariant o wbudowany akumulator LiFePO4 48 V, 6 Ah i 288 Wh. To konkretna informacja o nominalnej pojemności energii, a nie deklaracja stałego czasu podtrzymania.

Wybierając ten model, nadal trzeba policzyć pobór wszystkich urządzeń PoE. Osiem kamer o różnym profilu zużycia energii może dać zupełnie inny wynik niż zestaw kilku punktów dostępowych. Przed projektem potwierdź także wymagany czas autonomii, warunki termiczne montażu oraz zachowanie systemu po rozładowaniu i powrocie zasilania AC.

SBOX1802SFG-I: prostszy wariant niezarządzalny

Niezarządzalna skrzynka przemysłowa SBOX1802SFG-I z 8 PoE i 2 SFP ma obudowę IP65, osiem portów Gigabit PoE, dwa sloty Gigabit SFP oraz zasilacz 300 W. Jest to model niezarządzalny, wyposażony w wybierane przełącznikami DIP funkcje watchdog, izolacji, VLAN i priorytetyzacji, a także QoS.

Moc zasilacza 300 W nie powinna być automatycznie utożsamiana z dostępnym budżetem PoE dla urządzeń końcowych. Przy doborze sprawdź budżet PoE, pobór switcha i wymagania wszystkich odbiorników. W potwierdzonym opisie tego modelu nie wskazano wbudowanego UPS-a ani akumulatora, dlatego nie należy planować podtrzymania bateryjnego bez dodatkowej weryfikacji.

Lista kontrolna przed instalacją

Przed zamówieniem i montażem przejdź przez poniższą listę. Pozwala ona wychwycić problemy, których nie rozwiąże sam wybór obudowy IP65.

Sieć i porty

Policz urządzenia PoE obecne dziś oraz planowane w rozbudowie.
Zweryfikuj, czy wymagane są porty Gigabit i ile uplinków SFP potrzebujesz.
Ustal typ włókna, moduły SFP i zgodność z urządzeniem po drugiej stronie łącza.
Określ, czy potrzebne jest zarządzanie warstwy 2, czy wystarczy obsługa lokalna przełącznikami DIP.
Oznacz urządzenia, porty i oba końce uplinków w dokumentacji powykonawczej.

Bilans zasilania

Zsumuj rzeczywisty pobór wszystkich urządzeń PoE.
Sprawdź dostępny budżet PoE, a nie tylko moc zasilacza lub UPS-a.
Uwzględnij pobór switcha, rozruch urządzeń i zapas projektowy.
Potwierdź napięcie wejściowe oraz wymagania dla obwodu AC.
Jeżeli potrzebne jest podtrzymanie, określ wymagany czas autonomii i policz energię dla rzeczywistego obciążenia.

Obudowa i montaż

Zweryfikuj IP65 oraz warunki środowiskowe z dokumentacji modelu.
Wybierz miejsce ograniczające nagrzewanie, zalewanie i mechaniczne uszkodzenia.
Dobierz dławiki, przepusty i przewody tak, aby zachować szczelność po montażu.
Zaplanuj uporządkowane prowadzenie kabli i promienie gięcia światłowodu.
Zapewnij bezpieczny dostęp serwisowy bez demontażu całej instalacji.

Ochrona i uruchomienie

Zaprojektuj uziemienie i ochronę przepięciową dla zasilania oraz tras kablowych.
Sprawdź ciągłość uplinku i działanie każdego portu PoE.
Zasymuluj zanik zasilania, jeśli system ma korzystać z UPS-a i akumulatora.
Zweryfikuj, które urządzenia są krytyczne oraz czy ich pobór nie skraca nadmiernie podtrzymania.
Zapisz konfigurację, ustawienia DIP i wyniki odbioru technicznego.

Najczęstsze błędy przy wyborze skrzynki PoE z baterią

Najczęstszy błąd to obliczanie czasu pracy tylko na podstawie pojemności akumulatora. Akumulator 288 Wh nie zapewnia z góry określonej liczby godzin działania, ponieważ decyduje o tym całkowite obciążenie, sprawność systemu i warunki pracy.

Drugim błędem jest traktowanie IP65 jako odpowiedzi na wszystkie problemy zewnętrzne. Szczelność musi być utrzymana również na przepustach, a obudowa nie powinna być instalowana w miejscu stale narażonym na przegrzanie lub zalewanie.

Trzeci problem to pominięcie uplinku. Osiem portów PoE nie rozwiązuje zadania, jeśli nie zaplanowano zgodnego połączenia światłowodowego, właściwych modułów SFP i przepustowości po stronie sieci nadrzędnej.

Wreszcie, warto unikać założenia, że UPS zastępuje ochronę instalacji. Podtrzymanie energii, uziemienie i ochrona przeciwprzepięciowa to odrębne elementy projektu, które powinny ze sobą współpracować.

FAQ

Czy obudowa IP65 nadaje się do montażu na słupie?

Może być odpowiednia, jeśli sposób mocowania, zakres temperatur, prowadzenie kabli i lokalne warunki odpowiadają wymaganiom producenta. Należy także zabezpieczyć przepusty, ograniczyć bezpośrednie nasłonecznienie i zapewnić możliwość bezpiecznego serwisowania.

Czy dwa sloty SFP oznaczają gotowy uplink światłowodowy?

Sloty SFP umożliwiają zastosowanie odpowiednich modułów, ale przed uruchomieniem trzeba potwierdzić zgodność modułów, typu włókna, złączy i parametrów z urządzeniem po drugiej stronie łącza.

Jak długo będzie działać skrzynka z baterią 288 Wh?

Nie da się określić tego bez bilansu obciążenia. Czas podtrzymania zależy od poboru switcha i wszystkich urządzeń PoE, profilu pracy, temperatury oraz dostępnej energii użytkowej akumulatora.

Czy model niezarządzalny jest gorszy od zarządzalnego?

Nie. Jest właściwy dla prostszych punktów sieciowych, gdy nie potrzebujesz konfiguracji i zdalnej diagnostyki. Model zarządzalny jest bardziej uzasadniony tam, gdzie sieć wymaga nadzoru, rozdzielenia ruchu lub łatwiejszego wykrywania problemów.

Porównaj trzy modele Maxsol z wymaganiami projektu: liczbą portów, obciążeniem PoE, trasą światłowodową, zasilaniem AC, warunkami środowiskowymi oraz potrzebą zarządzania i podtrzymania bateryjnego.
