Przełącznik PoE++ 802.3bt 90 W: kiedy jest potrzebny?

Przełącznik PoE++ 802.3bt z mocą do 90 W na porcie jest potrzebny wtedy, gdy urządzenie końcowe wymaga więcej energii niż zapewnia typowe PoE+ — na przykład zaawansowana kamera PTZ z grzałką, punkt dostępowy Wi‑Fi o dużej wydajności, most radiowy lub urządzenie zasilane przez PoE z dodatkowymi funkcjami. Sama obecność oznaczenia „90 W” nie wystarcza: trzeba sprawdzić, które porty oferują tę moc, jaki jest całkowity budżet PoE oraz czy przewód i zasilacz wejściowy obsłużą planowane obciążenie.

W praktyce wybór nie polega na kupieniu najmocniejszego switcha. Dobrze dobrany 90W PoE++ 802.3bt switch zapewnia odpowiednią moc tam, gdzie jest potrzebna, a pozostałe porty wykorzystuje do standardowych kamer, telefonów IP lub access pointów. To pozwala ograniczyć liczbę lokalnych zasilaczy, ale nie zwalnia z obliczeń energetycznych.

Klasy PoE w praktyce

PoE przesyła dane i zasilanie jednym przewodem Ethernet. Dla instalatora najważniejsze jest nie tyle oznaczenie standardu, ile porównanie zapotrzebowania urządzeń z mocą dostępnego portu oraz całego przełącznika.

Standard	Typowe zastosowanie	Co warto sprawdzić przed doborem
IEEE 802.3af (PoE)	Proste kamery IP, telefony VoIP, niewielkie punkty dostępowe	Pobór mocy urządzenia, liczba portów PoE
IEEE 802.3at (PoE+)	Kamery z IR, wydajniejsze AP, część kamer PTZ	Maksymalny pobór przy włączonym oświetlaczu IR lub ruchu PTZ
IEEE 802.3bt (PoE++)	Urządzenia o wyższym poborze, w tym wymagające zasilania przez cztery pary	Czy port jest 802.3bt, jaka moc jest dostępna na tym konkretnym porcie oraz jaki jest budżet całego switcha

W katalogach można spotkać wartości 60 W i 90 W związane z 802.3bt. Są to wartości dotyczące strony zasilającej, czyli PSE — zwykle portu przełącznika. Urządzenie końcowe, czyli PD, otrzymuje mniej energii z uwagi na straty w przewodzie. Z tego powodu nie należy porównywać deklarowanego poboru urządzenia „1:1” z napisem 90 W na switchu bez sprawdzenia dokumentacji obu stron.

Warto też odróżnić dwie kwestie:

• maksymalna moc pojedynczego portu — istotna dla najbardziej wymagającego urządzenia;
• całkowity budżet PoE przełącznika — decyduje, ile urządzeń można zasilić jednocześnie.

Przykładowo, osiem kamer o poborze 15 W wymaga około 120 W budżetu wyłącznie dla kamer. Dodanie dwóch urządzeń wymagających wysokiej mocy może istotnie zmienić bilans. Należy uwzględnić maksymalny, a nie średni pobór mocy — szczególnie dla kamer z promiennikiem IR, grzałką, silnikami PTZ albo zmiennym obciążeniem.

Kiedy urządzenia o większym poborze wymagają 802.3bt

802.3bt warto rozważyć, kiedy urządzenie nie pracuje stabilnie z PoE+ albo jego producent wyraźnie wymaga PoE++ lub zasilania czteroparowego. Typowe sytuacje projektowe obejmują:

• kamery obrotowe PTZ z funkcjami zwiększającymi pobór energii;
• kamery z aktywnym ogrzewaniem lub rozbudowanym doświetleniem;
• zewnętrzne punkty dostępowe i urządzenia radiowe o większym zapotrzebowaniu;
• urządzenia wielofunkcyjne, które łączą transmisję danych, ogrzewanie, oświetlenie lub dodatkowe moduły;
• lokalizacje, gdzie doprowadzenie oddzielnego zasilania 230 V byłoby kosztowne albo niepraktyczne.

Nie każda kamera PTZ potrzebuje 90 W, podobnie jak nie każdy punkt dostępowy wymaga 802.3bt. Decyzję należy oprzeć na maksymalnym poborze wskazanym przez producenta PD, a nie na nazwie urządzenia czy jego klasie marketingowej.

Wyższa moc ma też ograniczenia. Jeśli podłączysz urządzenie 802.3af lub 802.3at do portu 802.3bt, zwykle pobierze ono tylko tyle energii, ile wynika z negocjacji PoE i jego konstrukcji. Z kolei urządzenie wymagające 802.3bt nie powinno być planowane na porcie, który oferuje wyłącznie 802.3af/at.

Zweryfikuj porty, pary przewodów, kabel i zasilanie wejściowe

Najczęstszym błędem jest założenie, że wszystkie porty przełącznika PoE++ mają identyczne możliwości. W wielu urządzeniach tylko wybrane porty oferują 90 W, a pozostałe są przeznaczone dla obciążeń 802.3af/at.

Przed zakupem i montażem sprawdź cztery obszary.

1. Rozmieszczenie portów o wysokiej mocy

Sprawdź, które fizyczne porty obsługują 802.3bt. Zaplanuj podłączenie urządzeń o największym poborze właśnie do nich, a standardowe kamery lub AP rozmieść na portach af/at.

Nie zakładaj, że port oznaczony PoE automatycznie zapewnia 90 W. Oznaczenie może dotyczyć tylko zasilania PoE w ogólnym sensie, bez deklaracji maksymalnej mocy dla danego gniazda.

2. Zasilanie przez dwie lub cztery pary

Klasyczne PoE i PoE+ zwykle wykorzystują dwie pary przewodu Ethernet. 802.3bt może wykorzystywać wszystkie cztery pary, aby dostarczyć większą moc. Oznacza to, że jakość zakończeń, poprawność rozszycia i stan każdego toru mają bezpośredni wpływ na działanie.

Nieprawidłowo zarobiona wtyczka, uszkodzona żyła, niepewne połączenie w keystonie albo stary patchcord mogą nie przeszkadzać w zwykłej transmisji danych, a jednocześnie powodować problem z negocjacją lub zasilaniem PoE++.

3. Parametry i stan okablowania

Dla instalacji Ethernet w standardowym kanale przyjmuje się długość do 100 m, ale wraz z długością rosną straty energii. Przy urządzeniach dużej mocy szczególnie ważne są:

• odpowiednia kategoria przewodu, najczęściej co najmniej Cat 5e zgodnie z wymaganiami urządzenia i projektu;
• przewodnik miedziany, a nie kabel CCA z aluminium powlekanym miedzią;
• właściwy przekrój żył;
• brak korozji, zawilgocenia i mechanicznych uszkodzeń;
• poprawne uziemienie oraz ochrona przepięciowa tam, gdzie wymaga tego projekt.

W instalacjach zewnętrznych należy ocenić również trasę kabla, wejścia do obudów i ryzyko przepięć indukowanych. Przełącznik o dużej mocy nie rozwiązuje problemu słabego lub uszkodzonego toru transmisyjnego.

4. Budżet PoE i zasilacz wejściowy

Moc na portach pochodzi z wejściowego źródła zasilania przełącznika. Dlatego należy potwierdzić:

1. całkowity budżet PoE urządzenia;
2. parametry wymaganego zasilania wejściowego;
3. moc zasilacza lub systemu zasilania DC;
4. zapas na rozruch i maksymalne obciążenie;
5. bilans mocy w razie rozbudowy instalacji.

Jeśli switch ma dwa porty 90 W, nie znaczy to automatycznie, że może stale dostarczać 180 W niezależnie od obciążenia pozostałych portów. Ostateczną odpowiedź daje dokumentacja konkretnego modelu i zastosowanego źródła zasilania.

Porównanie zarządzanych wersji 4- i 8-portowych

Liczba portów powinna wynikać z rzeczywistej topologii, planu rozbudowy i liczby urządzeń o wysokim poborze. W projekcie z szafą lub punktem dystrybucyjnym przydatne są również uplinki światłowodowe SFP.

Cecha	PS2402SFG-I-BT	PS2802SFG-I-BT
Porty PoE	4 × Gigabit PoE	8 × Gigabit PoE
Porty SFP	2	2
Obsługa IEEE 802.3af/at	Porty 1–4	Porty 1–8
Obsługa IEEE 802.3bt do 90 W	Porty 1–2	Porty 1–2
Typowy kierunek doboru	Mniejszy punkt dystrybucyjny z maksymalnie dwoma urządzeniami wysokiej mocy	Większa liczba urządzeń PoE przy nadal dwóch portach wysokiej mocy

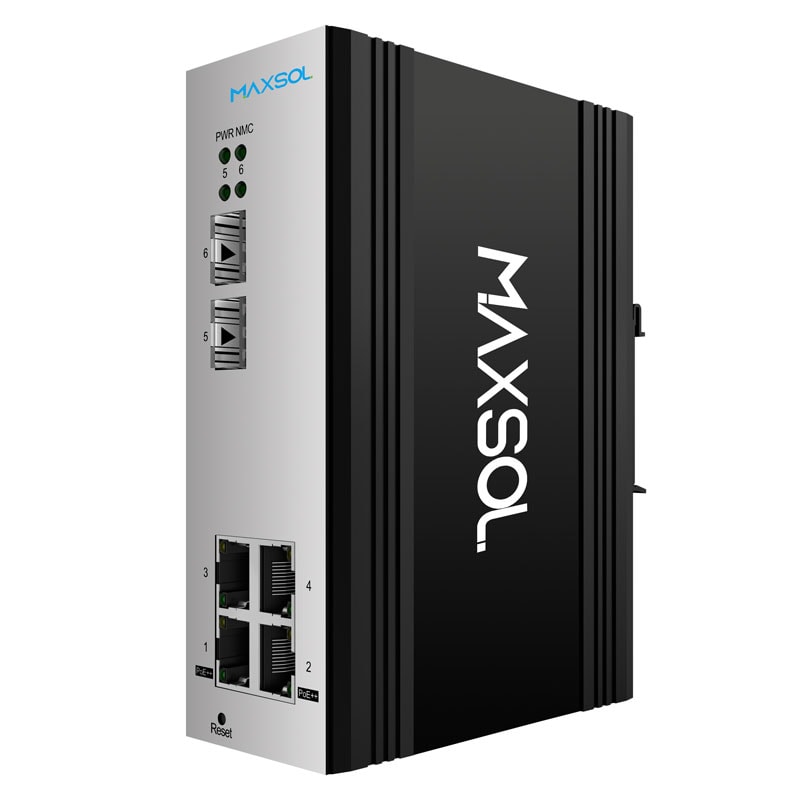

Model z czterema portami może być logicznym wyborem, gdy w lokalnej obudowie znajdują się dwa urządzenia wymagające 802.3bt oraz najwyżej dwa urządzenia standardowego PoE. Zarządzany przełącznik PS2402SFG-I-BT z 4 portami Gigabit PoE i 2 portami SFP ma dokumentowaną obsługę 90 W na portach 1–2 oraz IEEE 802.3af/at na portach 1–4.

Wariant ośmioportowy ułatwia zasilenie większej grupy urządzeń bez dodawania kolejnego przełącznika. Zarządzany przełącznik PS2802SFG-I-BT z 8 portami Gigabit PoE i 2 portami SFP obsługuje IEEE 802.3af/at na portach 1–8, natomiast porty 1–2 zapewniają 802.3bt do 90 W.

W obu przypadkach dwa porty wysokiej mocy są zasobem, który warto zarezerwować już na etapie schematu instalacji. Jeżeli projekt wymaga trzech lub czterech urządzeń 802.3bt, sam większy switch ośmioportowy nie rozwiązuje problemu — trzeba przeanalizować liczbę portów bt, rozdzielenie obciążeń albo zastosowanie innej architektury zasilania.

Rozważ utwardzoną instalację bez zarządzania

W części instalacji priorytetem jest prostota lokalnego punktu sieciowego, montaż na szynie DIN oraz rozdzielenie urządzeń o standardowym i wysokim poborze. W takim scenariuszu warto osobno ocenić potrzebę funkcji zarządzania siecią oraz wymagania fizycznego środowiska montażu.

PS1802FE-HIB, przełącznik z 8 portami Fast Ethernet PoE oraz uplinkiem Gigabit i 2 portami SFP ma konstrukcję IP40 do montażu na szynie DIN. Porty 3–8 obsługują IEEE 802.3af/at, a porty 1–2 obsługują IEEE 802.3af/at/bt do 90 W.

Ten układ ma praktyczne znaczenie: urządzenia o dużym poborze należy przypisać do portów 1–2, a pozostałe odbiorniki PoE do portów 3–8. Należy jednocześnie pamiętać, że porty dostępowe są Fast Ethernet. Przed zastosowaniem takiego rozwiązania sprawdź wymagania przepustowości kamer, urządzeń radiowych i uplinku. Wysoka dostępna moc nie zastępuje wymaganej przepływności sieci.

Jeśli projekt zakłada przełącznik niezarządzalny, potwierdź w dokumentacji konkretnego wariantu, jakie funkcje są dostępne i czy brak zaawansowanej konfiguracji odpowiada wymaganiom eksploatacyjnym. W instalacjach, gdzie potrzebne są VLAN-y, monitoring portów, diagnostyka lub kontrola ruchu, funkcje zarządzania mogą być równie ważne jak budżet PoE.

Lista kontrolna przed instalacją

Przed zamówieniem urządzeń i rozpoczęciem montażu przejdź przez poniższe punkty:

• Zbierz maksymalny pobór mocy każdego urządzenia PD, w tym w trybie nocnym, z grzałką, IR i ruchem PTZ.
• Rozdziel urządzenia na wymagające 802.3af, 802.3at i 802.3bt.
• Sprawdź, ile portów 90 W jest faktycznie potrzebnych teraz oraz po planowanej rozbudowie.
• Przypisz urządzenia o najwyższym poborze do konkretnych portów bt.
• Oblicz sumaryczny pobór PoE i porównaj go z budżetem całego przełącznika.
• Zweryfikuj parametry źródła zasilania wejściowego oraz zapas mocy.
• Oceń długość i jakość każdego toru kablowego, w tym patchcordów i zakończeń.
• Unikaj przewodów CCA w torach zasilania PoE o większej mocy.
• Sprawdź wymaganą przepustowość portów i uplinków, niezależnie od mocy PoE.
• Uwzględnij warunki montażu, obudowę, szynę DIN, temperaturę, wilgoć oraz ochronę przepięciową zgodnie z wymaganiami instalacji.
• Zweryfikuj w dokumentacji aktualnego modelu budżet PoE, parametry wejściowe oraz zasady rozdziału mocy między portami.

Najczęstsze błędy przy projektowaniu PoE++

Najpoważniejszy błąd to dobór switcha na podstawie liczby gniazd RJ45, bez sprawdzania liczby portów 802.3bt. Drugim jest sumowanie wartości nominalnych urządzeń bez uwzględnienia ich maksymalnego poboru i strat na przewodzie.

Problemy powodują również mieszanie kategorii kabli, używanie przypadkowych patchcordów oraz traktowanie istniejącego okablowania jako pewnego tylko dlatego, że działa transmisja danych. W instalacji PoE++ warto przetestować tor jako całość, a nie wyłącznie sprawdzić link Ethernet.

Ostatnia pułapka dotyczy zapasu. Projekt oparty na pracy switcha stale przy granicy budżetu może utrudnić późniejszą rozbudowę i diagnozowanie problemów. Rezerwa mocy oraz wolne porty powinny wynikać z planu, a nie być przypadkowym efektem doboru.

FAQ

Czy 90 W na porcie oznacza, że urządzenie dostanie dokładnie 90 W?

Nie. Wartość do 90 W odnosi się do możliwości portu zasilającego. Rzeczywista moc dostępna na urządzeniu końcowym zależy m.in. od standardu negocjacji PoE, długości i jakości kabla oraz strat w torze.

Czy urządzenie PoE+ będzie działało na porcie PoE++?

Zasadniczo port zgodny z 802.3bt jest przeznaczony także do współpracy z urządzeniami korzystającymi z niższych standardów PoE, o ile prawidłowo przebiegnie negocjacja. Zawsze należy jednak potwierdzić wymagania obu urządzeń i poprawność okablowania.

Czy do PoE++ konieczny jest kabel Cat 6?

Nie zawsze. W praktyce należy stosować przewód zgodny z wymaganiami urządzeń oraz instalacji, o odpowiedniej jakości i z pełnej miedzi. Przy wysokiej mocy kluczowe są także długość trasy, przekrój żył i jakość wszystkich zakończeń.

Przy porównywaniu modeli Maxsol zestaw liczbę portów z rzeczywistym obciążeniem, długością kabli, warunkami montażu, wymaganiami dotyczącymi zarządzania i dostępnym zasilaniem wejściowym. Szczególnie sprawdź, czy dwa porty 90 W wystarczą dla urządzeń o największym poborze energii.
