Przełącznik PoE z uplinkiem SFP do CCTV: dobór

Przełącznik PoE z uplinkiem SFP do CCTV łączy kamery z siecią lokalną przez miedziane porty PoE, a ruch z wielu kamer przekazuje dalej światłowodem. To praktyczne rozwiązanie, gdy punkt kamerowy jest oddalony od rejestratora, budynku ochrony lub głównej szafy sieciowej, a zwykły kabel Ethernet nie jest właściwym medium dla odcinka między obiektami.

Sam port SFP nie oznacza jeszcze gotowego połączenia światłowodowego. Do działania potrzebne są dopasowane moduły SFP, właściwy typ włókna, zakończenia oraz poprawnie zaplanowana topologia. Najpierw należy ustalić liczbę kamer i punktów dystrybucyjnych, a dopiero później dobrać liczbę uplinków, budżet PoE i transceivery.

Co robi uplink SFP w systemie CCTV?

Uplink SFP to port przeznaczony do połączenia przełącznika dostępowego z kolejnym elementem sieci: switchem agregacyjnym, rdzeniem sieci, rejestratorem NVR podłączonym do sieci albo punktem dystrybucyjnym. W systemie monitoringu IP porty PoE obsługują zwykle kamery na brzegu sieci, natomiast uplink przenosi skumulowany ruch z tych urządzeń.

SFP (Small Form-factor Pluggable) jest gniazdem na wymienny moduł transceivera. W zależności od zgodności sprzętu i użytego modułu może służyć do transmisji po włóknie światłowodowym. Konstrukcja modułowa ułatwia dobór medium do konkretnej trasy, ale przenosi odpowiedzialność za zgodność na etap projektu.

W praktyce przełącznik PoE z uplinkiem SFP do CCTV rozdziela zadania:

porty PoE dostarczają zasilanie i transmisję danych do kamer IP przewodem Ethernet;
uplink SFP odbiera ruch z portów dostępowych i kieruje go do dalszej części infrastruktury;
światłowód realizuje połączenie między punktami, zwłaszcza gdy trasa wykracza poza pojedyncze pomieszczenie lub budynek;
urządzenie agregacyjne lub NVR odbiera strumienie wizyjne, zapisuje je albo przekazuje do stanowiska operatora.

Istotne jest rozróżnienie uplinku od portu kamerowego. Moduł SFP nie zasila kamery w standardzie PoE. Kamera potrzebuje portu PoE, odpowiedniej mocy oraz miedzianego odcinka do punktu instalacji, chyba że przy kamerze zaplanowano osobny lokalny switch, mediakonwerter z zasilaniem lub inne rozwiązanie brzegowe.

Kiedy SFP ma sens?

Światłowodowy uplink warto rozważyć przede wszystkim, gdy:

monitoring obejmuje kilka budynków, hal, bram, parkingów lub odległych punktów;
kabel ma przebiegać między budynkami, przez teren zewnętrzny albo w miejscu o dużym ryzyku zakłóceń elektromagnetycznych;
do jednego punktu dociera ruch z większej grupy kamer;
potrzebne jest logiczne rozdzielenie punktów dystrybucji CCTV;
przyszła rozbudowa może wymagać dodatkowych włókien lub drugiej ścieżki transmisyjnej.

Światłowód nie rozwiązuje jednak automatycznie każdego problemu. Nie zastąpi oceny obciążenia uplinku, nie zapewni zasilania kamerom i nie naprawi błędów wykonawczych, takich jak nieprawidłowe spawy, zabrudzone złącza czy źle sparowane moduły optyczne.

Backhaul miedziany a światłowodowy

Backhaul to odcinek łączący switch z kamerami z siecią nadrzędną. Może być wykonany miedzią albo światłowodem. Wybór powinien wynikać z trasy, środowiska, wymaganej architektury i możliwości serwisowych — nie wyłącznie z obecności portu SFP w specyfikacji.

Kryterium	Uplink miedziany	Uplink światłowodowy przez SFP
Medium transmisyjne	Skrętka Ethernet	Włókno światłowodowe i moduły SFP
Typowe zastosowanie	Krótkie połączenia wewnątrz szafy lub budynku	Połączenia między punktami dystrybucyjnymi i obiektami
Odporność na zakłócenia elektromagnetyczne	Zależna od trasy, ekranowania i wykonania	Medium dielektryczne nie przewodzi zakłóceń elektrycznych
Zasilanie urządzeń końcowych	Może przenosić PoE, jeśli obsługują je oba końce	Nie przenosi PoE do kamery przez sam tor optyczny
Elementy do weryfikacji	Kategoria kabla, długość toru, zakończenia, uziemienie	Typ włókna, moduły, długość fali, złącza, budżet optyczny
Rozbudowa	Wymaga dodatkowych par lub nowej trasy	Może korzystać z zapasu włókien, jeśli został przewidziany

Miedziany uplink jest wygodny w szafie rack, w serwerowni i przy krótkich trasach wewnętrznych. Używa się go również wtedy, gdy switch dostępowy ma porty RJ45 uplink, a infrastruktura nie wymaga światłowodu. Należy jednak pamiętać, że odcinek między budynkami wymaga osobnej analizy ochrony przeciwprzepięciowej, wyrównania potencjałów oraz warunków środowiskowych.

Uplink światłowodowy jest oddzielony galwanicznie. To ważna cecha w projektach, gdzie elementy systemu znajdują się w różnych obiektach lub na rozległym terenie. Nie zwalnia ona jednak z zaprojektowania ochrony zasilania dla samego switcha, kamer i szaf terenowych.

Nie myl uplinku z „zasięgiem PoE”

Częsty błąd polega na traktowaniu SFP jako metody wydłużenia odcinka PoE do kamery. Światłowód może przenieść dane do odległego punktu, lecz do kamery nadal trzeba doprowadzić zasilanie lokalnie lub przez odpowiednio zaprojektowany odcinek Ethernet.

Jeżeli kamera jest oddalona od switcha, projektant powinien osobno odpowiedzieć na dwa pytania:

Jak dane dotrą do punktu kamerowego?
Skąd kamera otrzyma stabilne zasilanie?

Dopiero po rozdzieleniu tych kwestii można właściwie zestawić światłowód, switch PoE, szafę terenową i ewentualne źródło zasilania.

Policz uplinki i zaplanuj topologię

Liczba portów SFP powinna wynikać z topologii, a nie tylko z liczby kamer. Jeden uplink wystarczy w prostym układzie gwiazdy, w którym każdy switch dostępowy ma niezależne połączenie z przełącznikiem centralnym. Dwa uplinki mogą być przydatne, gdy w projekcie przewidziano przejście dalej do następnego punktu, osobne kierunki ruchu albo redundancję — o ile cały projekt, urządzenia i konfiguracja rzeczywiście ją obsługują.

Najczęstsze układy dla monitoringu IP

Gwiazda
Każdy switch PoE w punkcie kamerowym jest połączony bezpośrednio z centralnym switchem agregacyjnym. Jest to układ łatwy do diagnozowania. Awaria jednego kabla uplink wpływa przede wszystkim na dany punkt, a nie na wszystkie kolejne lokalizacje.

Łańcuch
Ruch z jednego switcha przechodzi przez następny. Taka topologia może ograniczać liczbę tras kablowych, ale zwiększa zależność między punktami. Uszkodzenie lub wyłączenie switcha pośredniego może odciąć kamery znajdujące się dalej.

Pierścień
Może zwiększać odporność na pojedyncze przerwanie trasy, ale wyłącznie przy urządzeniach i mechanizmach sieciowych zaprojektowanych do kontroli pętli oraz rekonwergencji. Nie należy tworzyć pierścienia przez przypadkowe połączenie dwóch uplinków. Niekontrolowana pętla Ethernet może sparaliżować transmisję CCTV.

Agregacja strefowa
Kamery z kilku bliskich punktów trafiają do switchy dostępowych, a te są połączone światłowodem do jednego punktu agregacyjnego. Ten wariant jest użyteczny na większych terenach, pod warunkiem że uplink agregacyjny ma wystarczającą przepustowość dla łącznego ruchu.

Jak ocenić obciążenie uplinku?

Nie należy zakładać, że liczba portów kamerowych automatycznie odpowiada wymaganej przepustowości uplinku. Należy zsumować przewidywane strumienie wszystkich kamer, uwzględniając:

rozdzielczość i liczbę klatek na sekundę;
kodek oraz ustawiony bitrate stały lub zmienny;
sceny o wysokiej dynamice, które mogą zwiększać bitrate;
dodatkowe strumienie podglądu i analitykę przesyłaną przez sieć;
ruch serwisowy, aktualizacje oraz zarządzanie;
zapas na rozbudowę i chwilowe wzrosty transmisji.

W sieci CCTV problemem nie musi być wyłącznie średnie wykorzystanie łącza. Ważne są także piki ruchu, opóźnienia, straty pakietów i wspólne wykorzystanie infrastruktury przez inne systemy. Jeżeli na jednym uplinku ma pracować wiele kamer, warto zaplanować margines zamiast projektować łącze „na styk”.

Zapisz topologię przed zakupem

Przed wyborem przełącznika przygotuj prosty schemat zawierający:

lokalizację NVR, stanowiska podglądu i switcha centralnego;
każdy punkt kamerowy oraz liczbę kamer;
rodzaj połączenia między punktami: miedź lub światłowód;
liczbę włókien dostępnych na każdej trasie;
kierunek uplinków i przewidywaną drogę ruchu;
zapotrzebowanie PoE dla każdej kamery;
urządzenia pośrednie, szafy oraz źródła zasilania.

Taki dokument szybko pokaże, czy jeden port SFP na switchu jest wystarczający, czy potrzebne są dwa niezależne uplinki, a także gdzie występują pojedyncze punkty awarii.

Potwierdź zgodność modułów, włókna i odległości

Najważniejsza zasada brzmi: moduł SFP dobiera się do obu końców konkretnego łącza, a nie tylko do wolnego gniazda w switchu. Dwa urządzenia mogą mieć porty SFP, lecz nie oznacza to automatycznie zgodności z dowolnym transceiverem.

Przed zamówieniem modułów należy potwierdzić następujące kwestie.

1. Zgodność elektryczna i protokołowa z portem

Sprawdź dokumentację switcha oraz urządzenia po drugiej stronie łącza. Potwierdzenia wymaga obsługiwana prędkość portu, typ interfejsu i zgodność z wybranym modułem. Nie należy zakładać, że każdy wkład SFP będzie działał w każdym urządzeniu tylko dlatego, że ma identyczny format mechaniczny.

Jeżeli po drugiej stronie znajduje się switch innego producenta, weryfikacja obu list zgodności jest szczególnie ważna. W razie wątpliwości należy sprawdzić wymagania obu urządzeń przed instalacją w terenie.

2. Rodzaj włókna w istniejącej lub projektowanej trasie

W projekcie trzeba rozróżnić włókno jednomodowe i wielomodowe. Moduł optyczny musi być przeznaczony do tego samego rodzaju włókna co tor transmisyjny. Błędne połączenie tych elementów może uniemożliwić zestawienie stabilnego linku.

Warto potwierdzić również:

liczbę włókien dostępnych dla danego połączenia;
czy tor jest dupleksowy, czy zaprojektowano transmisję po jednym włóknie;
sposób zakończenia włókien w przełącznicy;
rodzaj adapterów i złączy użytych na trasie;
dokumentację pomiarów oraz oznaczenie włókien.

3. Parę modułów po obu stronach

W klasycznym połączeniu dupleksowym oba końce wymagają zgodnych modułów. W rozwiązaniach wykorzystujących jedno włókno moduły pracują jako para nadawczo-odbiorcza na odpowiednio dobranych długościach fali. Nie wolno mieszać ich przypadkowo ani kupować dwóch identycznych wkładek bez sprawdzenia zasad parowania.

Sprawdź także, czy złącza modułów i patchcordów są zgodne. Sam fakt użycia światłowodu nie gwarantuje, że elementy da się połączyć bez dodatkowych adapterów lub przewodów.

4. Długość trasy i budżet optyczny

Odległość podawana dla transceivera nie powinna być jedynym kryterium. Rzeczywisty tor obejmuje nie tylko kabel, lecz także spawy, przełącznice, adaptery, patchcordy i ewentualne elementy pasywne. Każdy z nich wprowadza tłumienie.

Do dokumentacji projektu warto wpisać:

długość i typ kabla;
liczbę spawów oraz połączeń rozłącznych;
parametry tłumienia całego toru;
budżet mocy optycznej wymagany przez dobrane moduły;
rezerwę eksploatacyjną;
wyniki pomiarów po zakończeniu instalacji.

Nie należy deklarować zasięgu linku wyłącznie na podstawie nazwy modułu. Poprawną odpowiedź daje zestawienie parametrów obu wkładek z rzeczywistymi pomiarami trasy.

5. Warunki montażowe i serwis

Światłowód wymaga dyscypliny instalacyjnej. Zabrudzone czoło złącza, za duży promień gięcia, nieoznaczone włókna lub zamiana torów TX/RX mogą powodować trudne do zdiagnozowania problemy. W szafie warto zostawić czytelne oznaczenia kabli, zapas serwisowy i dostęp do przełącznicy bez ryzyka naruszenia innych połączeń.

Porównanie dostępnych układów przełączników

Przy wyborze switcha do CCTV należy ocenić równolegle liczbę portów dla kamer, typ uplinków, budżet mocy PoE i plan topologii. Poniższe zestawienie dotyczy wyłącznie wskazanych parametrów urządzeń; kompatybilność konkretnych modułów SFP i ich zastosowanie w danej trasie wymaga odrębnego potwierdzenia.

Model	Porty dla urządzeń PoE	Uplinki	Budżet PoE	Istotne informacje do projektu
Maxsol PS1802SFG	8 × Gigabit PoE	2 × Gigabit SFP	120 W	IEEE 802.3af/at, do 30 W na port; VLAN, watchdog i tryb Extend
Maxsol PS11602FE	16 × Fast Ethernet PoE	2 × Gigabit miedziane + 1 × Gigabit SFP	200 W	Większa liczba portów dostępowych i jeden uplink światłowodowy
Maxsol PS12402FE	24 × Fast Ethernet PoE	2 × Gigabit miedziane + 1 × Gigabit SFP	300 W	Układ dla większej liczby urządzeń PoE z jednym uplinkiem SFP

Dla punktu z maksymalnie ośmioma kamerami, w którym projekt wymaga dwóch uplinków Gigabit SFP, punktem odniesienia może być Maxsol PS1802SFG z 8 portami Gigabit PoE i 2 uplinkami SFP. Zanim dwa porty SFP zostaną przypisane do topologii, należy ustalić, czy będą używane jako dwa niezależne połączenia, przejście do kolejnego punktu czy element rozwiązania redundantnego.

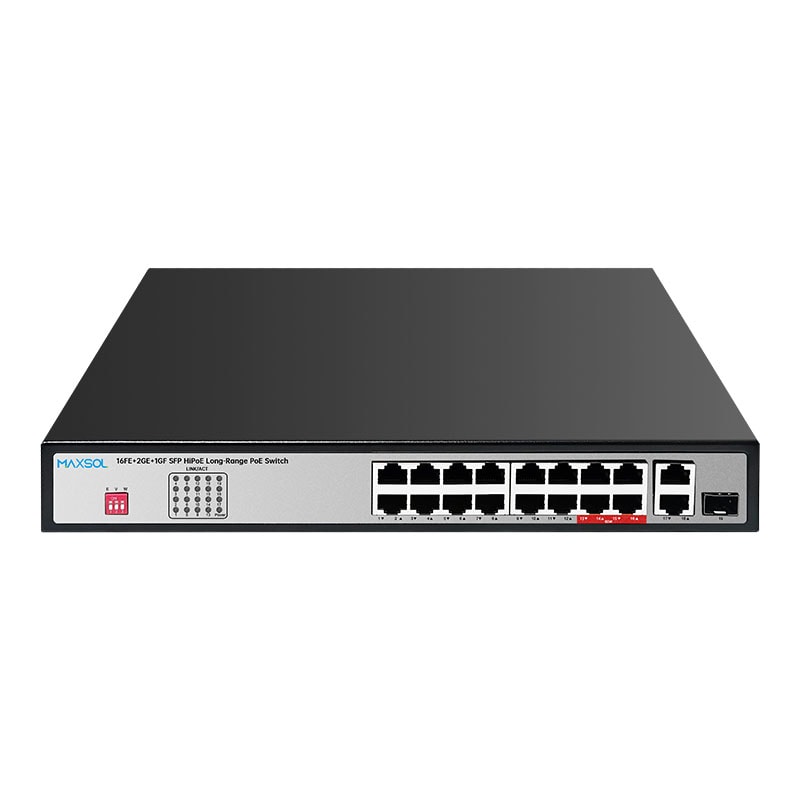

Jeżeli projekt wymaga obsługi większej grupy kamer na portach Fast Ethernet i jednego światłowodowego uplinku Gigabit, warto zestawić wymagania z układem Maxsol PS11602FE: 16 portów Fast Ethernet PoE, 2 uplinki Gigabit RJ45 i 1 uplink Gigabit SFP. Budżet 200 W należy porównać z łącznym poborem wszystkich kamer, a nie mnożyć automatycznie maksymalnej mocy pojedynczego portu przez ich liczbę.

W instalacji o większej koncentracji urządzeń PoE można rozważyć Maxsol PS12402FE z 24 portami Fast Ethernet PoE, 2 uplinkami Gigabit miedzianymi i 1 uplinkiem Gigabit SFP. Model ma budżet PoE 300 W, jednak ostateczny dobór nadal wymaga policzenia poboru urządzeń oraz oceny, czy pojedynczy uplink światłowodowy odpowiada planowanej topologii i sumie ruchu.

Porty Gigabit i Fast Ethernet — co oznacza to dla kamer?

Prędkość portu kamerowego oraz prędkość uplinku należy rozpatrywać osobno. Kamera może działać na porcie Fast Ethernet, ale ruch wielu kamer zostaje zsumowany na uplinku. Z tego względu Gigabitowy uplink może mieć kluczowe znaczenie dla punktu, w którym zbiegają się liczne strumienie.

Nie wynika z tego, że każdy projekt wymaga identycznego układu portów. O doborze decydują rzeczywiste bitrate’y kamer, liczba urządzeń, możliwość późniejszej rozbudowy oraz to, czy switch obsługuje wyłącznie kamerową strefę dostępową, czy także inne urządzenia IP.

Budżet PoE jest limitem całego switcha

Budżet zasilania PoE oznacza łączną moc dostępną dla urządzeń zasilanych przez porty PoE. Przy kalkulacji trzeba korzystać z poboru przewidzianego dla konkretnej kamery i jej wyposażenia — w tym oświetlacza, grzałki, promiennika lub mechanizmów PTZ, jeśli występują.

Dobrą praktyką jest przygotowanie tabeli z kolumnami: lokalizacja kamery, model, zakładany pobór maksymalny, port switcha i rezerwa. Takie zestawienie ułatwia wykrycie sytuacji, w której liczba wolnych portów jest wystarczająca, lecz pozostały budżet PoE już nie.

Lista kontrolna wdrożenia światłowodu

Przed uruchomieniem systemu CCTV przejdź przez poniższą listę. Ogranicza ona ryzyko, że poprawnie dobrany switch będzie pracował z nieprawidłowo przygotowanym torem transmisyjnym.

Projekt i dobór sprzętu

Określ liczbę kamer obecnie i po planowanej rozbudowie.
Policz łączny bitrate dla każdego switcha i jego uplinku.
Ustal topologię: gwiazda, łańcuch, pierścień zarządzany lub agregacja strefowa.
Sprawdź, ile uplinków jest potrzebnych w każdym punkcie.
Oblicz łączny budżet PoE z rezerwą dla maksymalnego poboru urządzeń.
Zweryfikuj prędkość portów kamerowych oraz uplinków.
Ustal, czy istniejące trasy są miedziane, jednomodowe czy wielomodowe.
Sprawdź liczbę wolnych włókien oraz wymagany typ transmisji.

Moduły SFP i infrastruktura optyczna

Potwierdź zgodność modułu SFP z przełącznikiem na obu końcach łącza.
Dobierz moduły jako kompatybilną parę dla typu włókna i wymaganej transmisji.
Sprawdź złącza w modułach, patchcordach i przełącznicach.
Zweryfikuj długość trasy oraz pełny budżet optyczny, a nie samą długość kabla.
Oznacz włókna, porty SFP i kierunki połączeń.
Wyczyść złącza optyczne przed ich połączeniem.
Zachowaj właściwy promień gięcia oraz zapas serwisowy kabla.

Uruchomienie i odbiór

Sprawdź stan zestawienia linku na obu końcach.
Zweryfikuj poprawność transmisji wszystkich kamer, nie tylko obraz pojedynczego urządzenia.
Przetestuj podgląd, zapis i odtwarzanie przy normalnym obciążeniu systemu.
Zmierz i zapisz parametry toru światłowodowego zgodnie z procedurą wykonawczą.
Sprawdź, czy awaria pojedynczego punktu nie odcina nieplanowanie kolejnych stref.
Zaktualizuj dokumentację o rzeczywiste numery portów, włókien i trasy kablowe.
Zabezpiecz dostęp do szaf, zasilania oraz elementów pasywnych przed przypadkowym rozłączeniem.

Najczęstsze błędy przy doborze uplinku SFP do CCTV

Zakup wkładek SFP bez sprawdzenia obu końców.
Fizycznie pasujący moduł nie zawsze będzie zgodny z portem switcha. Zawsze weryfikuj wymagania urządzenia lokalnego i zdalnego.

Wybór modułu wyłącznie według deklarowanej odległości.
Decyduje cały budżet optyczny toru, włącznie z połączeniami, spawami i rezerwą.

Zbyt mała liczba uplinków względem topologii.
Switch z jednym portem SFP może dobrze obsłużyć prostą gwiazdę, lecz nie spełni samodzielnie założeń projektu wymagającego dwóch niezależnych kierunków światłowodowych.

Pomijanie ruchu skumulowanego.
Każda kamera może działać poprawnie w izolacji, a mimo to łącze może zostać przeciążone po uruchomieniu wszystkich strumieni lub intensywnym odtwarzaniu nagrań.

Mylenie budżetu PoE z liczbą portów.
Wolny port nie oznacza jeszcze dostępnej mocy dla kolejnej kamery.

Tworzenie niezarządzanej pętli.
Dwa połączenia między switchami wymagają świadomego projektu mechanizmów zapobiegania pętlom. Nie należy podłączać ich „na próbę” bez konfiguracji i testów.

Wybierając przełącznik PoE z uplinkiem SFP do CCTV, porównaj wskazane modele Maxsol z własną liczbą portów, łącznym poborem mocy, trasą światłowodową, warunkami środowiskowymi oraz wymaganiami dotyczącymi zarządzania siecią. Najważniejsze jest potwierdzenie całego toru — od kamery i budżetu PoE po zgodną parę modułów SFP i rzeczywisty budżet optyczny.
