Jak dobrać system off-grid do kamer CCTV?

Dobór systemu off-grid do kamer CCTV zaczyna się od bilansu energii, a nie od liczby kamer. Trzeba zsumować pobór wszystkich urządzeń pracujących w punkcie, przeliczyć go na Wh na dobę, uwzględnić zimowe nasłonecznienie, straty oraz liczbę dni działania bez ładowania.

Najważniejsza zasada jest prosta: akumulator musi pokryć zapotrzebowanie podczas nocy i okresów słabego słońca, a panel musi mieć szansę uzupełnić tę energię w rzeczywistych warunkach lokalizacji. Zestaw o tej samej pojemności może działać zupełnie inaczej na otwartej przestrzeni niż przy lesie, na północnej połaci dachu lub w miejscu regularnie zasłanianym przez budynek.

Zinwentaryzuj pełne obciążenie punktu CCTV

Nie obliczaj poboru wyłącznie na podstawie informacji „kamera ma 8 W”. W instalacji zasilanej solarnie liczy się każdy odbiornik, który pracuje stale albo okresowo pobiera energię. Dotyczy to również urządzeń umieszczonych w skrzynce zewnętrznej.

Do zestawienia wpisz:

kamery IP lub analogowe wraz z zasilaniem;
grzałki, promienniki IR, obiektywy z silnikiem i mechanizmy PTZ;
switch PoE, injector PoE albo konwerter;
punkt dostępowy, most radiowy LTE/5G lub radiolinię;
rejestrator NVR, jeśli znajduje się w tym samym punkcie;
modem, router, media konwerter i urządzenia telemetryczne;
kontroler ładowania, przetwornicę DC/DC i falownik, jeśli występują;
oświetlenie serwisowe, czujniki oraz inne odbiorniki pomocnicze.

Używaj poboru rzeczywistego, nie tylko wartości znamionowej

Moc zasilacza nie jest równoznaczna z poborem urządzenia. Zasilacz 60 W nie oznacza, że kamera stale zużywa 60 W. Z drugiej strony, pobór podany dla kamery bez doświetlacza IR może być zbyt niski dla pracy nocnej.

Najbezpieczniej przyjąć:

dane producenta dla maksymalnego lub typowego poboru;
pomiar watomierzem albo miernikiem DC, jeżeli urządzenia są już dostępne;
osobny wariant dzienny i nocny, gdy nocą uruchamia się IR, grzałka lub PTZ.

Dla projektów, w których brak pomiarów, warto dodać rezerwę na niepewność. Rezerwa nie zastępuje jednak rzetelnego uwzględnienia switcha PoE i transmisji danych — to właśnie te urządzenia często są pomijane.

Przykładowa lista mocy

Załóżmy niewielki punkt obserwacyjny:

Urządzenie	Moc przyjęta do obliczeń	Czas pracy	Energia na dobę
Kamera IP z IR	10 W	24 h	240 Wh
Druga kamera IP	8 W	24 h	192 Wh
Switch PoE	7 W	24 h	168 Wh
Most radiowy	5 W	24 h	120 Wh
Łącznie	30 W	—	720 Wh/dobę

To przykład metody, a nie uniwersalny profil zużycia. Dwie kamery o podobnej rozdzielczości mogą pobierać bardzo różną moc zależnie od oświetlenia IR, temperatury, trybu kodowania i sposobu zasilania.

Przelicz obciążenie na energię dobową

Pojemność akumulatora i wydajność panelu porównuje się w watogodzinach (Wh), nie tylko w watach (W).

Podstawowy wzór to:

energia dobowa (Wh) = moc urządzenia (W) × czas pracy (h)

Dla urządzeń działających przez całą dobę wzór upraszcza się do:

energia dobowa (Wh) = moc średnia (W) × 24

Jeżeli kamera zużywa średnio 8 W przez 24 godziny:

8 W × 24 h = 192 Wh/dobę

Gdy urządzenie pracuje okresowo, wpisz rzeczywisty czas pracy. Przykładowo kamera PTZ pobierająca dodatkową energię tylko podczas ruchu nie powinna być liczona tak, jakby maksymalny pobór występował bez przerwy. Jednocześnie w systemach krytycznych warto sprawdzić scenariusz maksymalnego obciążenia, np. noc z aktywnym IR i intensywną pracą transmisji.

Dodaj straty po stronie zasilania

Energia dostarczona do odbiornika nie jest równa energii pobranej z akumulatora. Straty mogą występować na przewodach, przetwornicach, układzie PoE, kontrolerze oraz falowniku AC.

Jeżeli dobowe zużycie odbiorników wynosi 720 Wh, a dla całego toru zasilania przyjmiesz orientacyjny współczynnik sprawności 0,80, energia wymagana po stronie magazynu wyniesie:

720 Wh ÷ 0,80 = 900 Wh/dobę

Współczynnik należy dobrać do architektury konkretnej instalacji. System oparty głównie na napięciu DC zwykle ma mniej etapów konwersji niż układ z falownikiem 230 V AC, ale nie należy zakładać sprawności bez sprawdzenia dokumentacji zastosowanych urządzeń.

Nie mieszaj Wh z Ah

Amperogodziny (Ah) są użyteczne dopiero razem z napięciem. Przybliżone przeliczenie wygląda tak:

Wh = V × Ah

Akumulator 12,8 V 30 Ah ma nominalnie:

12,8 V × 30 Ah = 384 Wh

Sama informacja „100 Ah” nie pozwala porównać dwóch systemów, jeżeli pracują przy różnych napięciach. Przy porównywaniu systemów CCTV używaj przede wszystkim energii w Wh, a następnie sprawdzaj zgodność napięć i sposób dystrybucji zasilania.

Uwzględnij zasoby słońca i straty ładowania

Panel o mocy znamionowej nie produkuje tej samej ilości energii przez cały rok. W Polsce różnica między latem a okresem jesienno-zimowym jest istotna, dlatego instalację monitoringu całorocznego należy liczyć dla najbardziej wymagającego okresu użytkowania, a nie dla jasnego dnia w środku lata.

Do oceny lokalizacji potrzebujesz co najmniej:

średnich dziennych godzin pełnego nasłonecznienia dla danego miesiąca;
orientacji i kąta montażu panelu;
informacji o zacienieniu rano, w południe i po południu;
ryzyka zasłaniania przez drzewa, słupy, śnieg lub sąsiednie obiekty;
temperatury pracy i warunków chłodzenia akumulatora;
przewidywanego zabrudzenia modułu.

Wzór na orientacyjną moc panelu

Możesz zastosować następujący model wstępny:

moc panelu (W) = dzienne zapotrzebowanie energii (Wh) ÷ [godziny pełnego słońca × współczynnik systemowy]

Współczynnik systemowy obejmuje typowe straty wynikające z temperatury, przewodów, ładowania, zabrudzenia oraz niedopasowania warunków do wartości znamionowych. Na etapie wstępnego projektu można rozważyć konserwatywne założenie, np. 0,70–0,80, ale powinno ono zostać potwierdzone dla konkretnej konfiguracji.

Jeżeli punkt potrzebuje 900 Wh/dobę po uwzględnieniu strat odbiorników, a w krytycznym okresie przyjmujesz 2 godziny pełnego słońca i współczynnik 0,75:

900 Wh ÷ (2 h × 0,75) = 600 W

Wynik pokazuje, dlaczego sama duża bateria nie rozwiązuje problemu niedoboru energii zimą. Akumulator daje czas podtrzymania, lecz bez odpowiedniej produkcji solarnej będzie stopniowo się rozładowywał.

Kiedy potrzebne jest dodatkowe źródło energii?

Jeżeli analiza dla okresu najmniejszego uzysku wskazuje, że panel nie odzyska energii zużytej przez punkt, rozważ zmianę założeń projektu. Może to oznaczać większy generator PV, ograniczenie poboru urządzeń, zmianę sposobu transmisji, okresowe ładowanie serwisowe albo hybrydowe źródło zasilania.

Nie zakładaj, że każda lokalizacja zapewni całoroczną autonomię wyłącznie z panelu. Dotyczy to szczególnie punktów o dużym poborze, zasilających kilka kamer, rejestrator oraz urządzenia radiowe.

Dobierz autonomię akumulatora

Autonomia określa, przez ile dni system powinien zasilać CCTV bez użytecznej produkcji z panelu. Dla punktu o niskim ryzyku i łatwym dostępie serwisowym założenie może być inne niż dla kamery na odległym placu, przy drodze dojazdowej lub na terenie czasowo niedostępnym.

Wstępny wzór:

wymagana energia akumulatora (Wh) = dzienne zapotrzebowanie po stratach × liczba dni autonomii ÷ dopuszczalna część użytecznej pojemności

Ostatni element jest ważny. Nominalna energia akumulatora nie zawsze powinna być traktowana jako energia dostępna do codziennego wykorzystania. Projekt powinien uwzględnić przyjęty zakres pracy akumulatora, warunki temperaturowe oraz nastawy odłączania obciążenia. Konkretne wartości trzeba sprawdzić w dokumentacji wybranego systemu.

Przykład dla zapotrzebowania 300 Wh/dobę po stronie akumulatora, dwóch dni autonomii i założenia 80% użytecznej pojemności:

300 Wh × 2 ÷ 0,80 = 750 Wh

W takim przypadku zestaw o energii nominalnej około 768 Wh może być punktem wyjścia do dalszej weryfikacji, ale nie jest automatycznym potwierdzeniem czasu działania. Rzeczywisty wynik zależy również od stanu naładowania, pogody, temperatury i poboru nocnego.

Temperatura, kabel i miejsce montażu

Akumulator LiFePO4 oraz elektronika zasilająca powinny pracować w warunkach zgodnych z ich dokumentacją. Niska temperatura może zmieniać dostępną energię i warunki ładowania, natomiast wysoka temperatura w zamkniętej obudowie może obciążać układ.

Sprawdź też:

długość i przekrój przewodów DC;
spadek napięcia przy największym poborze;
zabezpieczenia nadprądowe i przeciwprzepięciowe;
uziemienie oraz ochronę instalacji w lokalizacji narażonej na przepięcia;
szczelność obudowy i odprowadzanie ciepła;
możliwość czyszczenia panelu oraz inspekcji po zimie.

Porównaj zestawy Maxsol od 192 Wh do 1280 Wh

Poniższe konfiguracje Maxsol są przykładami udokumentowanej pojemności i mocy panelu. Nie należy traktować ich jako deklaracji, że konkretny zestaw zapewni wymagany czas pracy dla dowolnej liczby kamer, lokalizacji czy pory roku.

Konfiguracja	Panel	Akumulator LiFePO4	Energia nominalna	Jak interpretować w projekcie
CS3015	30 W monokrystaliczny	12,8 V 15 Ah	192 Wh	Punkt odniesienia dla bardzo małych obciążeń
CS6030	60 W	12,8 V 30 Ah	384 Wh	Wymaga porównania z dobowym bilansem i zimowym uzyskiem
CS12060	120 W	12,8 V 60 Ah	768 Wh	Większy zapas energii, lecz nadal zależny od profilu obciążenia
CS200100	200 W	12,8 V 100 Ah	1280 Wh	Konfiguracja do oceny dla wyższych wymagań energetycznych

CS3015: 30 W i 192 Wh

System solarny CS3015 30 W / 15 Ah / 192 Wh łączy monokrystaliczny panel 30 W, akumulator LiFePO4 12,8 V 15 Ah o energii 192 Wh, kontroler MPPT oraz trzy wyjścia DC 12 V.

Taka konfiguracja jest punktem wyjścia do oceny małego obciążenia DC. Przed wyborem trzeba zestawić 192 Wh z zapotrzebowaniem dobowym po stratach i wymaganą autonomią. Jeżeli odbiorniki zużywają zbliżoną ilość energii w ciągu jednej doby, nominalna pojemność nie będzie oznaczała zapasu na noc, niepogodę i starzenie instalacji.

CS6030: 60 W i 384 Wh

System solarny CS6030 60 W / 30 Ah / 384 Wh obejmuje panel 60 W i akumulator LiFePO4 12,8 V 30 Ah o energii 384 Wh.

W praktyce warto porównać tę energię zarówno z całodobowym poborem urządzeń, jak i z ich poborem nocnym. Dla kamer z doświetlaczem IR noc może być okresem zwiększonego zapotrzebowania, gdy panel nie produkuje energii. Sprawdź również parametry wyjść, zabezpieczeń i sposób podłączenia urządzeń PoE, zanim przypiszesz konfigurację do konkretnego punktu.

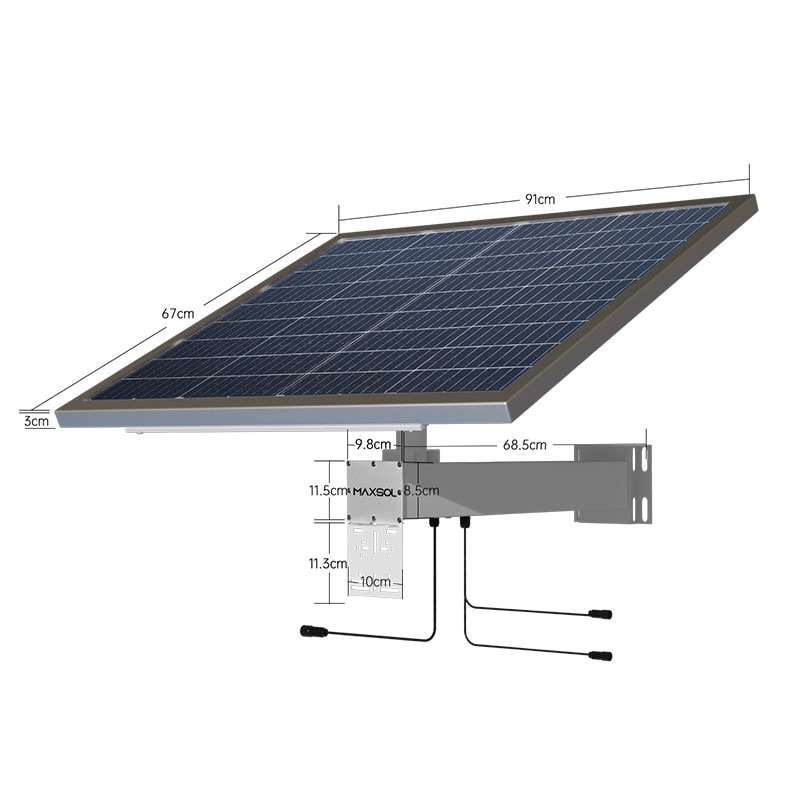

CS12060: 120 W i 768 Wh

System solarny CS12060 120 W / 60 Ah / 768 Wh wykorzystuje panel 120 W oraz akumulator LiFePO4 12,8 V 60 Ah, czyli 768 Wh energii nominalnej.

Większa pojemność może zwiększyć projektowy zapas energii, ale nie zastąpi analizy produkcji panelu. Jeżeli kamera, switch i łącze radiowe pobierają stale dużo energii, nawet duży magazyn będzie wymagał odpowiedniego uzysku solarnego. Ten wariant należy ocenić zwłaszcza pod kątem zimowego bilansu oraz maksymalnej mocy chwilowej odbiorników.

CS200100: 200 W i 1280 Wh

System solarny CS200100 200 W / 100 Ah / 1280 Wh ma udokumentowaną konfigurację 200 W z akumulatorem LiFePO4 12,8 V 100 Ah o energii 1280 Wh.

Jest to przykład o większej mocy panelu i większym magazynie energii, który należy skonfrontować z obciążeniem całego punktu. Przy rozbudowanej instalacji CCTV nadal trzeba osobno sprawdzić moc urządzeń, dzienną energię, liczbę dni autonomii, zgodność napięć i sposób dystrybucji PoE.

Zweryfikuj projekt przed zakupem

Ostateczny dobór solarnego systemu off-grid do kamer CCTV powinien zakończyć się kontrolą techniczną, nie tylko porównaniem pojemności w Wh. W ten sposób można wychwycić problemy, które nie są widoczne w prostym zestawieniu „liczba kamer kontra akumulator”.

Lista kontrolna dla instalatora i projektanta

Czy uwzględniono wszystkie odbiorniki, w tym switch PoE, radio i rejestrator?
Czy pobór nocny kamer z IR został policzony osobno?
Czy bilans dzienny uwzględnia straty w kablach i konwersji napięcia?
Czy przyjęto zasoby słońca dla najtrudniejszego okresu pracy w lokalizacji?
Czy panel będzie wolny od regularnego zacienienia?
Czy akumulator ma wystarczającą pojemność dla założonej autonomii?
Czy napięcie systemu, wyjścia zasilające i wymagania PoE są zgodne z urządzeniami?
Czy sprawdzono maksymalny pobór chwilowy, np. przy uruchamianiu urządzeń lub pracy PTZ?
Czy obudowa, przewody, zabezpieczenia i montaż odpowiadają środowisku zewnętrznemu?
Czy projekt uwzględnia przyszłe kamery, dodatkowy punkt radiowy albo rozbudowę switcha?

Najczęstsze błędy

Najczęstszy błąd to dobór zestawu według mocy panelu zamiast pełnego bilansu Wh. Drugi problem to liczenie wyłącznie kamery i pominięcie switcha PoE, transmisji bezprzewodowej lub przetwornicy. Równie ryzykowne jest przyjęcie danych nasłonecznienia z lata dla instalacji, która ma działać przez cały rok.

Nie zakładaj też, że większy akumulator automatycznie rozwiązuje problem. Jeżeli panel nie może uzupełnić zużytej energii przez kolejne dni, pojemność tylko odsunie moment rozładowania.

FAQ

Ile energii zużywa kamera CCTV na dobę?

Oblicz to przez pomnożenie średniej mocy kamery przez 24 godziny. Kamera pobierająca średnio 8 W zużyje około 192 Wh na dobę. Do wyniku dodaj energię pobieraną przez urządzenia sieciowe, PoE i straty zasilania.

Czy panel 30 W wystarczy do kamery CCTV?

To zależy od całkowitego poboru urządzeń, liczby godzin pełnego słońca, strat i wymaganej autonomii. Sama kamera może nie być jedynym odbiornikiem; switch, IR i łącze radiowe często zmieniają wynik obliczeń.

Jaką autonomię przyjąć dla monitoringu solarnego?

Zależy ona od ryzyka przerwy w nadzorze, dostępności serwisu i warunków pogodowych w miejscu montażu. Przyjmij liczbę dni bez wystarczającego ładowania, którą instalacja ma przetrwać, a następnie zweryfikuj, czy panel zdoła później odbudować stan naładowania.

Porównaj konfiguracje Maxsol z rzeczywistą liczbą portów, poborem urządzeń, długością przewodów, warunkami środowiskowymi oraz wymaganiami dotyczącymi zarządzania i transmisji danych.
