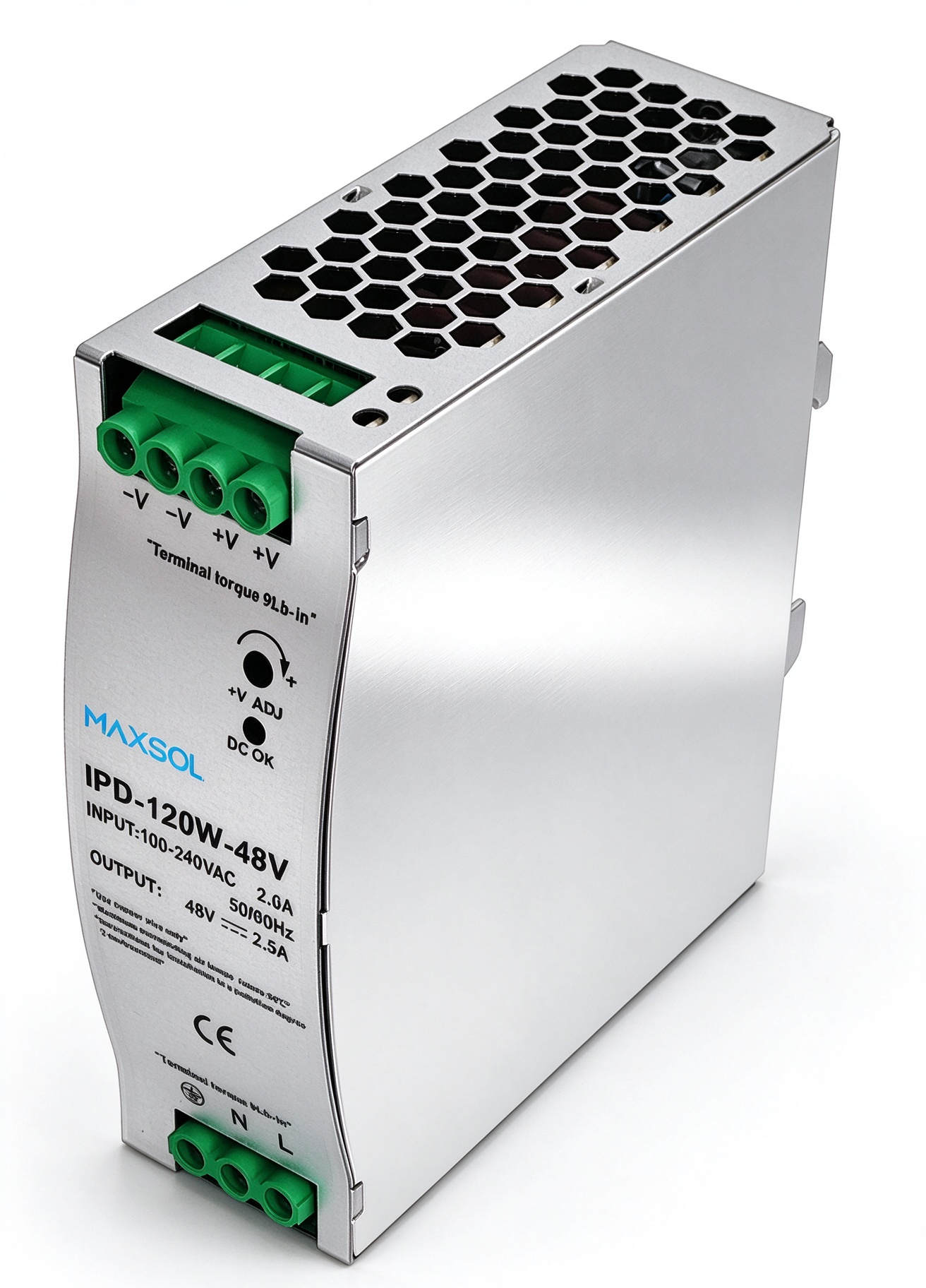

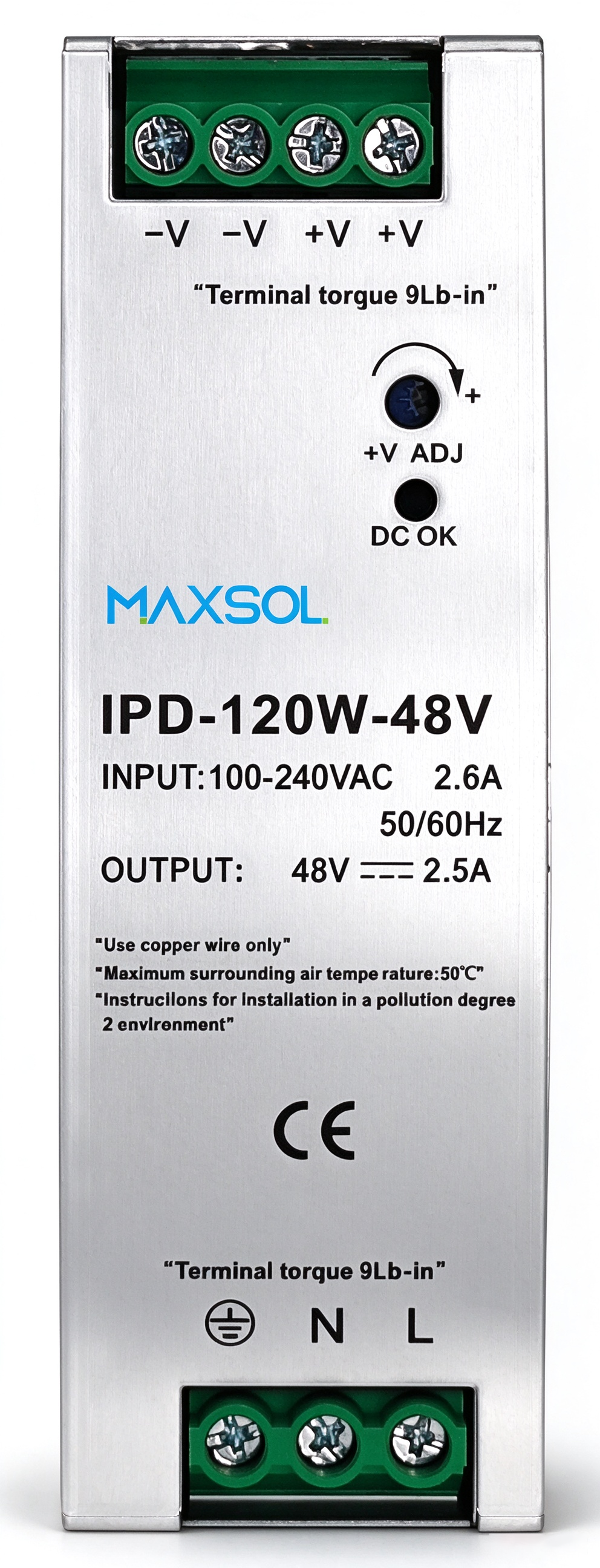

Model: IPD-120W-48V

Przemysłowy zasilacz DC 48 V 120 W na szynę DIN

Wysokosprawny zasilacz DC 48 V 120 W na szynę DIN do automatyki przemysłowej. Kompaktowa konstrukcja obejmuje ochronę przeciążeniową.

Kluczowe cechy

Przemysłowy zasilacz na szynę DIN (48V / 120W)
Wyjście: 48V DC, 2.5A (0–2.5A), 120W
Tętnienia i szumy: 480mV
Regulacja napięcia: 47.2–48.8V
Wejście: 100–240 VAC, 47–63 Hz
Prąd wejściowy: 2.25A @115V / 1.3A @230V
Efektywność: 86%
Ochrona: OLP / OVP / SCP
Wymiary: 40 × 125.2 × 113.5 mm

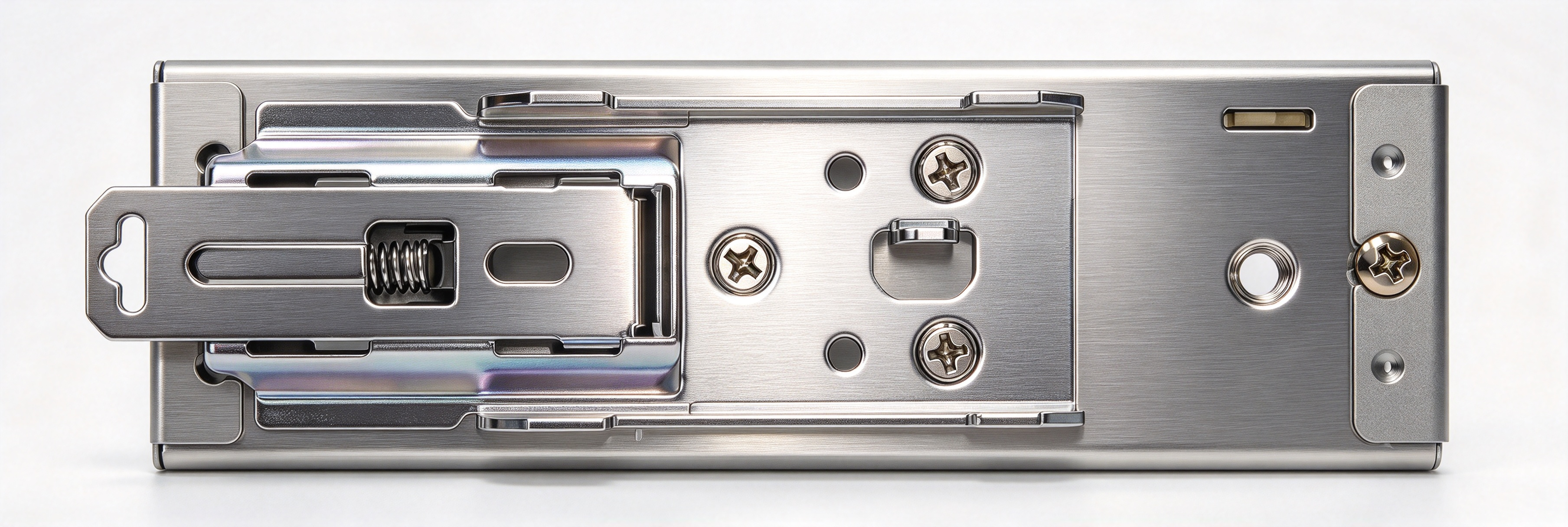

Montaż: szyna DIN

Wyślij zapytanie pocztą elektronicznąsales@maxsol-tech.com

Karta katalogowaPobierz Wyświetl

Specyfikacja

Wyjście

Model

IPD-120W-48V

Napięcie prądu stałego

48V

Prąd znamionowy

2.5A

Zakres prądu

0-2.5A

Moc znamionowa

120W

TĘTNIENIA I SZUMY

480mV

Zakres regulacji napięcia

47.2~48.8V

TOLERANCJA NAPIĘCIA, uwaga 3

±2.0％

Regulacja liniowa

±0.5%

Regulacja obciążenia

±1%

Czas rozruchu

≤1000ms/230VAC (przy pełnym obciążeniu)

≤2000ms/115VAC (przy pełnym obciążeniu)

Czas podtrzymania (typ.)

30ms/230VAC (przy pełnym obciążeniu)

Wejście

Zakres napięcia

100-240VAC

Zakres częstotliwości Hz)

47~63Hz

Sprawność (typ.)

86%

Prąd AC (typ.)

Maks. 1A przy 220VAC

Maks. 2A przy 110VAC

Prąd rozruchowy (typ.)

Zimny start <50A/230VAC

Prąd upływu

＜0.75mA/240VAC

Ochrona

Zabezpieczenie przed zwarciem

Metoda ochrony: tryb Hiccup, automatyczny powrót do pracy po usunięciu nieprawidłowości

Ochrona przed przeciążeniem

Od 110% do 150% znamionowej mocy wyjściowej

Metoda ochrony: tryb Hiccup, automatyczny powrót do pracy po usunięciu nieprawidłowości

Stan

Temperatura pracy (°C): -10℃ – +45℃
Temperatura pracy (°C): 20% – 90%RH, bez kondensacji
Temperatura i wilgotność przechowywania: 20℃ – +85℃, 10% – 95%RH, bez kondensacji
Współczynnik temperatury: ±0.3‰（ 0 – 50℃ ）
Odporność na wibracje: 10-500Hz, 2g, 10 minut/cykl, po 60 minut dla osi X, Y i Z

Norma bezpieczeństwa

Wytrzymałość napięciowa (VAC): I/P-O/P:1.5KVAC, I/P-FG:0.5KVAC, OP-FG:0.5KVAC 60S
Referencyjna norma bezpieczeństwa: Zaprojektowane zgodnie z normami EN/UL60950-1 i GB4943
Rezystancja izolacji: I/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃

Pakiet

Wielkość produktu: 40×125.2×113.5mm (szer.×wys.×gł.)
Masa: 0,4kg
