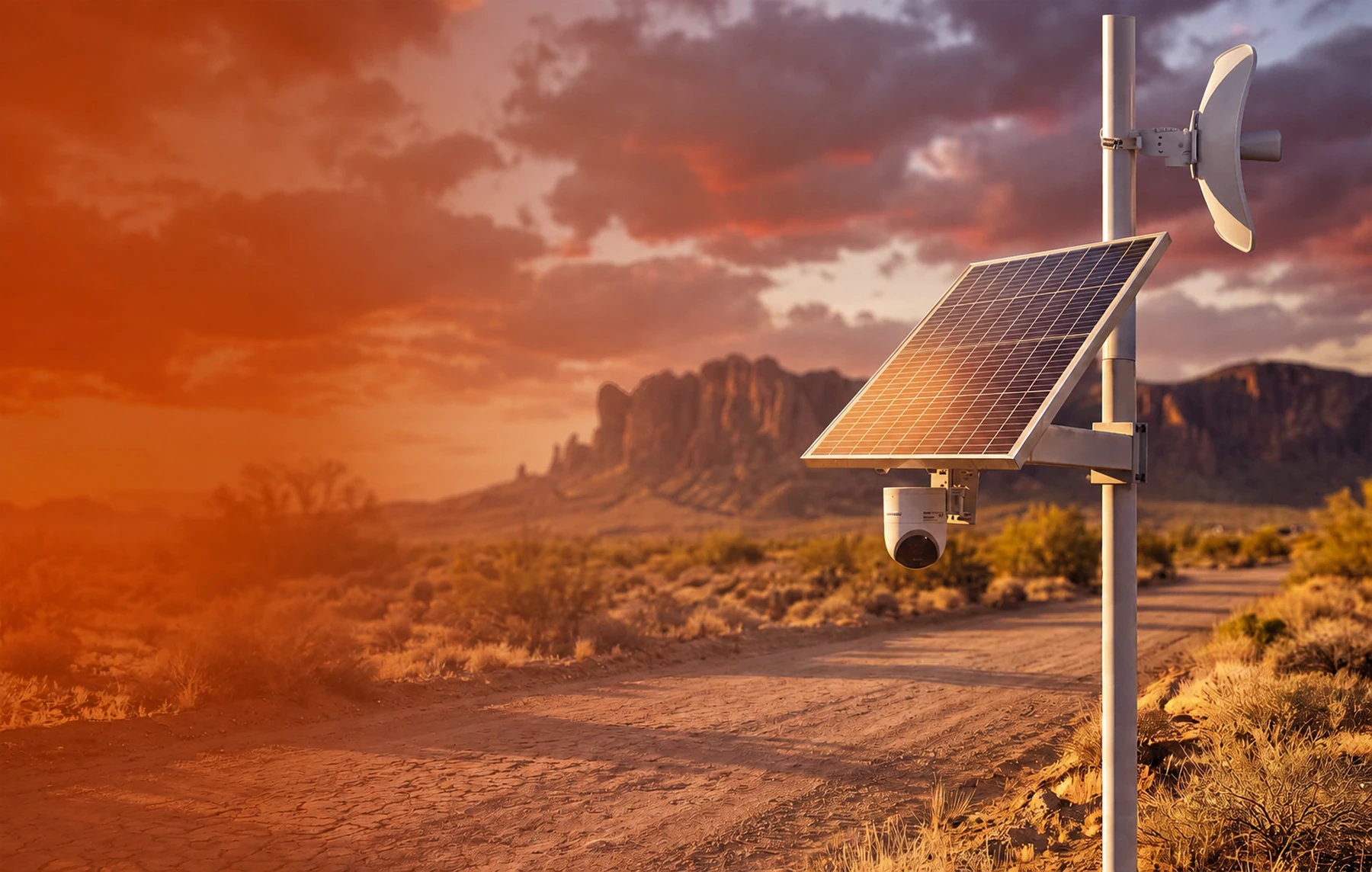

Zasilanie solarne na zewnątrz dla monitoringu IP i bezprzewodowych CPE
Poza siecią. Samowystarczalne. Skalowalne.
Kompletne centrum bezpieczeństwa zasilane słońcem dla
kluczowych obiektów w odległych lokalizacjach.
Kontekst zastosowania rozwiązania

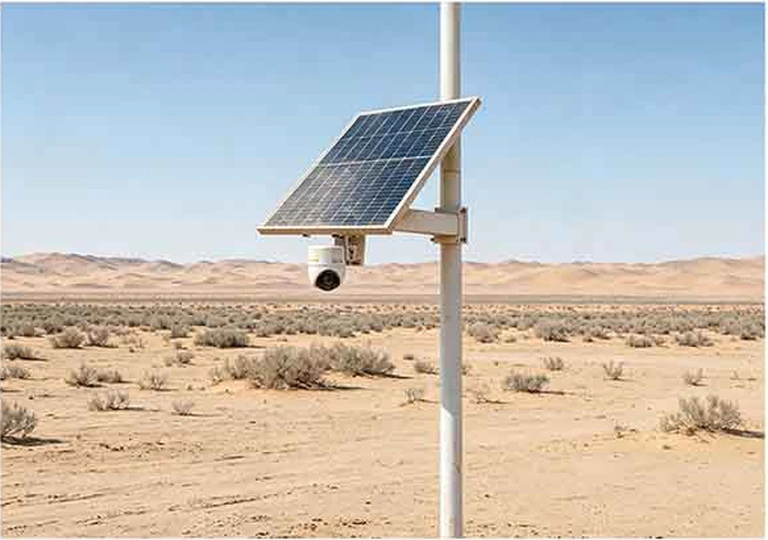

Na odległych terenach rolnych, w lasach, kopalniach, przy rzekach, na budowach, przejściach granicznych i odległych drogach bez zasilania sieciowego i światłowodu montaż kamer wiąże się z dwoma głównymi problemami:

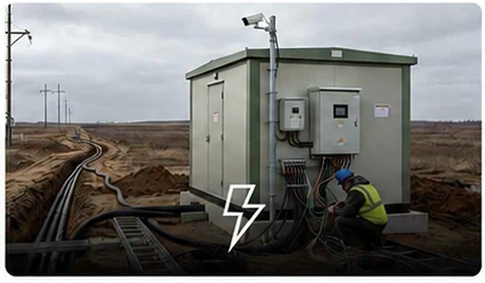

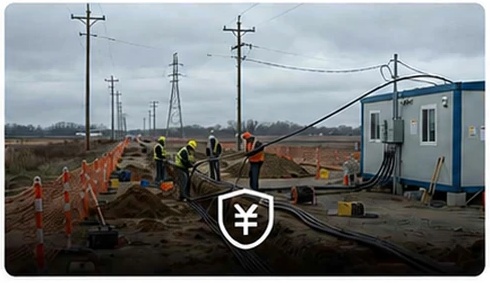

Brak dostępu do sieci energetycznej, wysokie koszty prowadzenia kabli i skomplikowane procedury uzyskania zgód.
Nagrania z kamery trzeba przesyłać do centrum monitoringu na dużą
odległość. Wymaga to bezprzewodowego mostu CPE do transmisji punkt–punkt.
Tradycyjnie panele, akumulatory, regulatory i uchwyty kupowano osobno, co powodowało
uciążliwe okablowanie, słabą wodoodporność i niską zgodność. Zintegrowany system solarny MAXSOL CS12060
zapewnia stabilne całodobowe zasilanie kamery IPC i bezprzewodowego mostu CPE w jednym rozwiązaniu.
Obliczanie zużycia energii urządzeń końcowych
Pobór mocy pojedynczego urządzenia
Pobór mocy podczas normalnej pracy: 2W–5W
Łączny pobór mocy całego systemu
Łączny pobór mocy przy jednoczesnej pełnej pracy = maksymalna moc CPE 7W + maksymalna moc IPC 5W = 12W. Średni ciągły pobór wynosi około 10W. Zużycie przy całodobowej pracy: 10W × 24h = 240Wh (0,24 kWh/dzień).
Zalecane rozwiązanie — CS12060

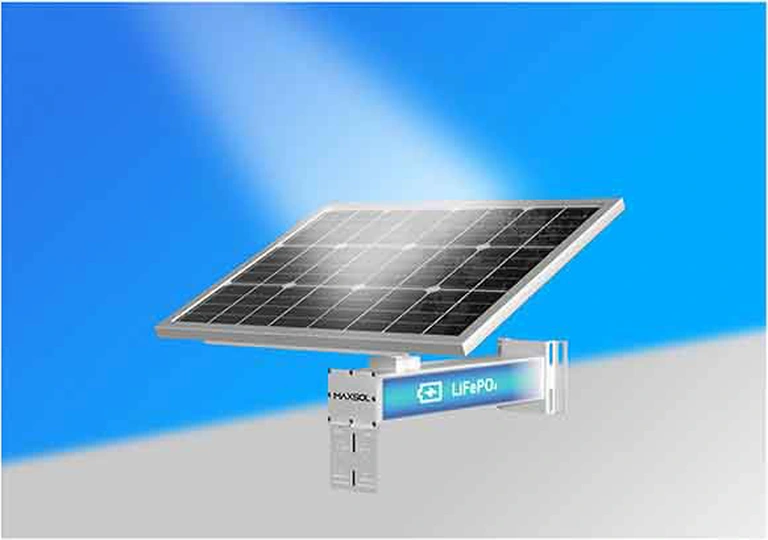

Panel monokrystaliczny 120W + akumulator LiFePO4 60Ah (720Wh)
Wyjście 12V DC / 24V i 48V PoE (przez injector PoE)
Zasila kamerę IP i bezprzewodowe CPE przez całą dobę
Wbudowane MPPT i wodoodporna konstrukcja IP65
Idealne do odległego CCTV i monitoringu bezprzewodowego

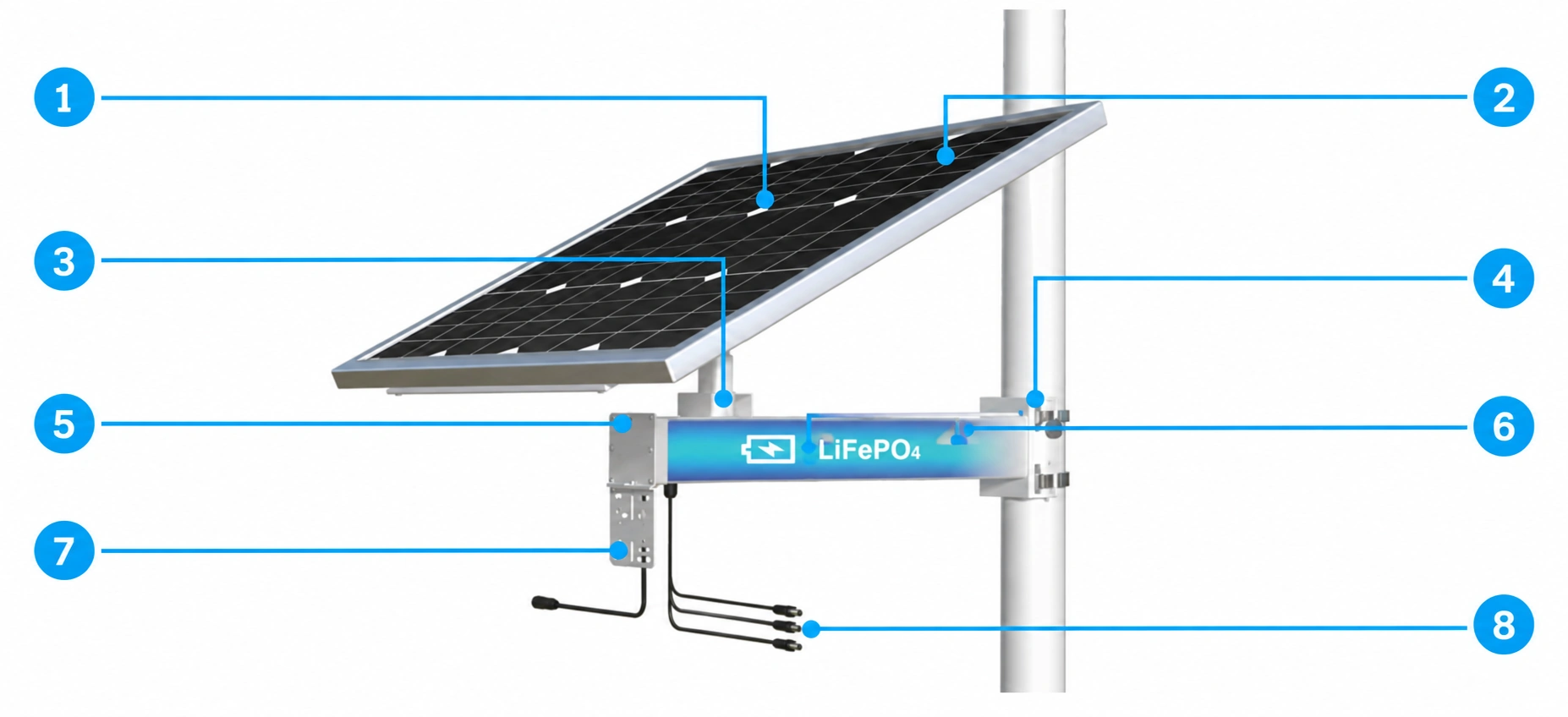

- Wysokowydajny monokrystaliczny panel słoneczny klasy A
Żywotność ponad 25 lat · Sprawność 21,6%
- Regulator MPPT zwiększa sprawność ładowania
Optymalizuje energię słoneczną, ogranicza straty i poprawia sprawność ładowania o 20% w porównaniu z regulatorami PWM.
- Obrotowy uchwyt panelu słonecznego
Obrót o 360 stopni ułatwia instalację w różnych warunkach.
- Różne sposoby montażu
Montaż na ścianie lub słupie w różnych zastosowaniach.

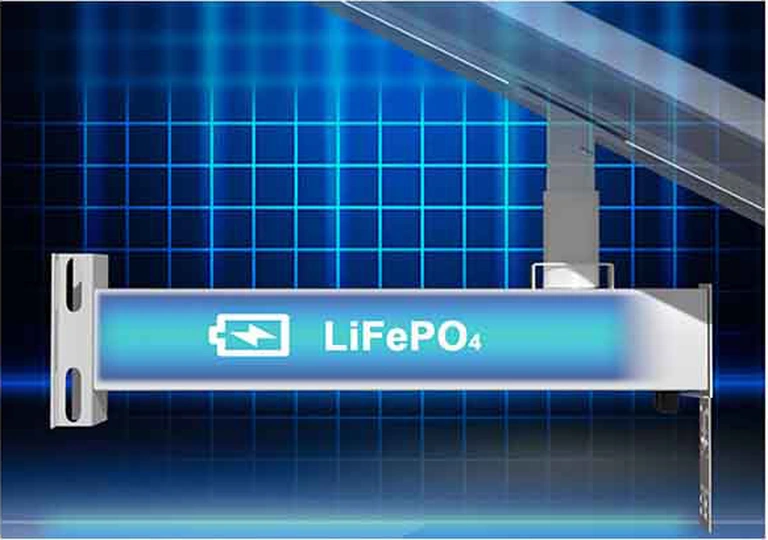

- Zewnętrzna obudowa akumulatora IP65
Trwała obudowa przystosowana do trudnych temperatur i dłuższej eksploatacji.
- Akumulator LiFePO4 klasy A o pełnej pojemności
Akumulator litowo-żelazowo-fosforanowy klasy A+ o wysokim bezpieczeństwie i dużej odporności na wysokie i niskie temperatury.
- Płyta montażowa urządzeń
Można tu łatwo zamontować kamery IP lub routery 4G.
- Wyjście DC12V do kamer IP
Możliwość dostosowania wyjścia DC do 24V lub 48V dla routerów 4G, zewnętrznych punktów dostępowych, CPE, przełączników PoE i innych urządzeń.
| Pozycja | Specyfikacja/obliczenia |
|---|---|
| Panel słoneczny | Monokrystaliczny panel słoneczny 120W |
| Godziny szczytowego nasłonecznienia | 5 godzin |
| Sprawność systemu | 60% |
| Dzienny uzysk energii słonecznej | 60Ah LiFePO4 (720Wh) |
| Pojemność akumulatora | 120W × 5h × 60% = 360Wh/dzień |
| Obciążenie systemu | Kamera IP + bezprzewodowe CPE = 10W |
| Dzienne zużycie energii | 10W × 24h = 240Wh/dzień |
| Zasilanie awaryjne z akumulatora | 720Wh ÷ 10W = 72 godziny = 3 dni |

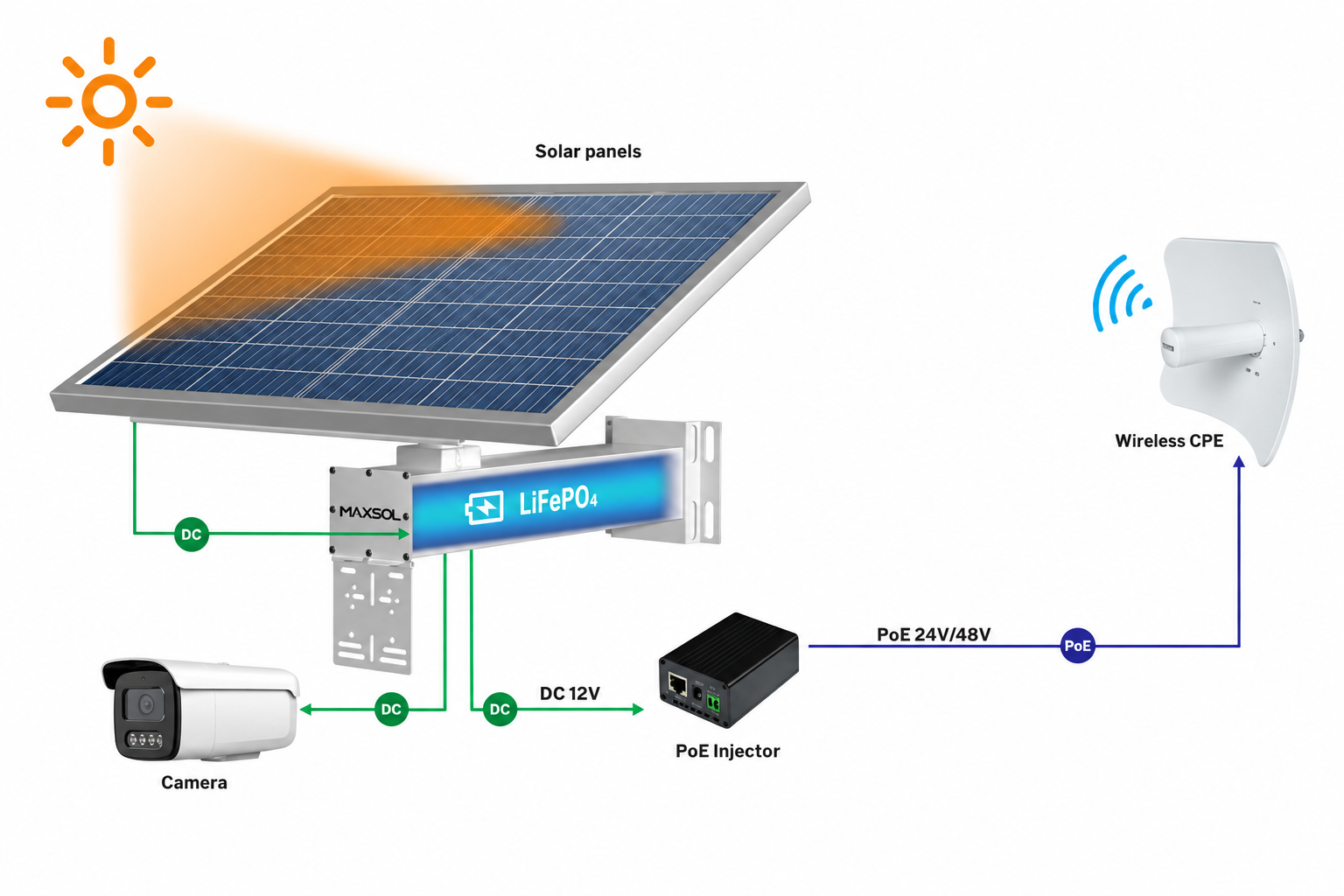

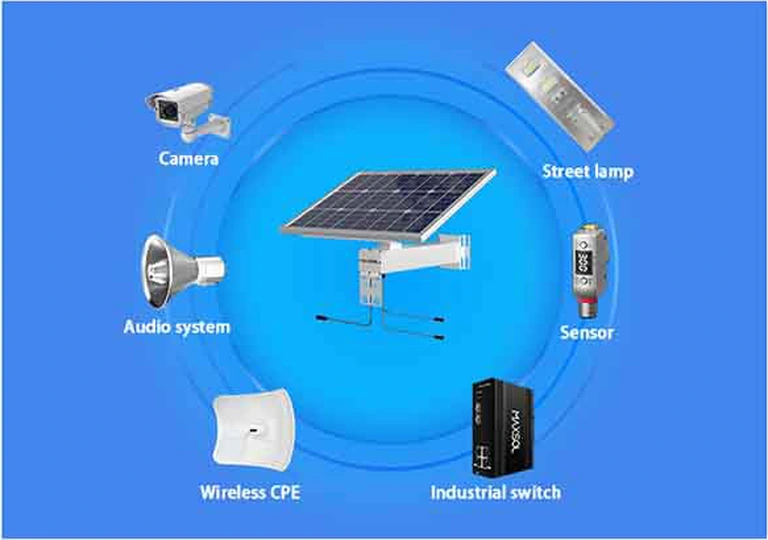

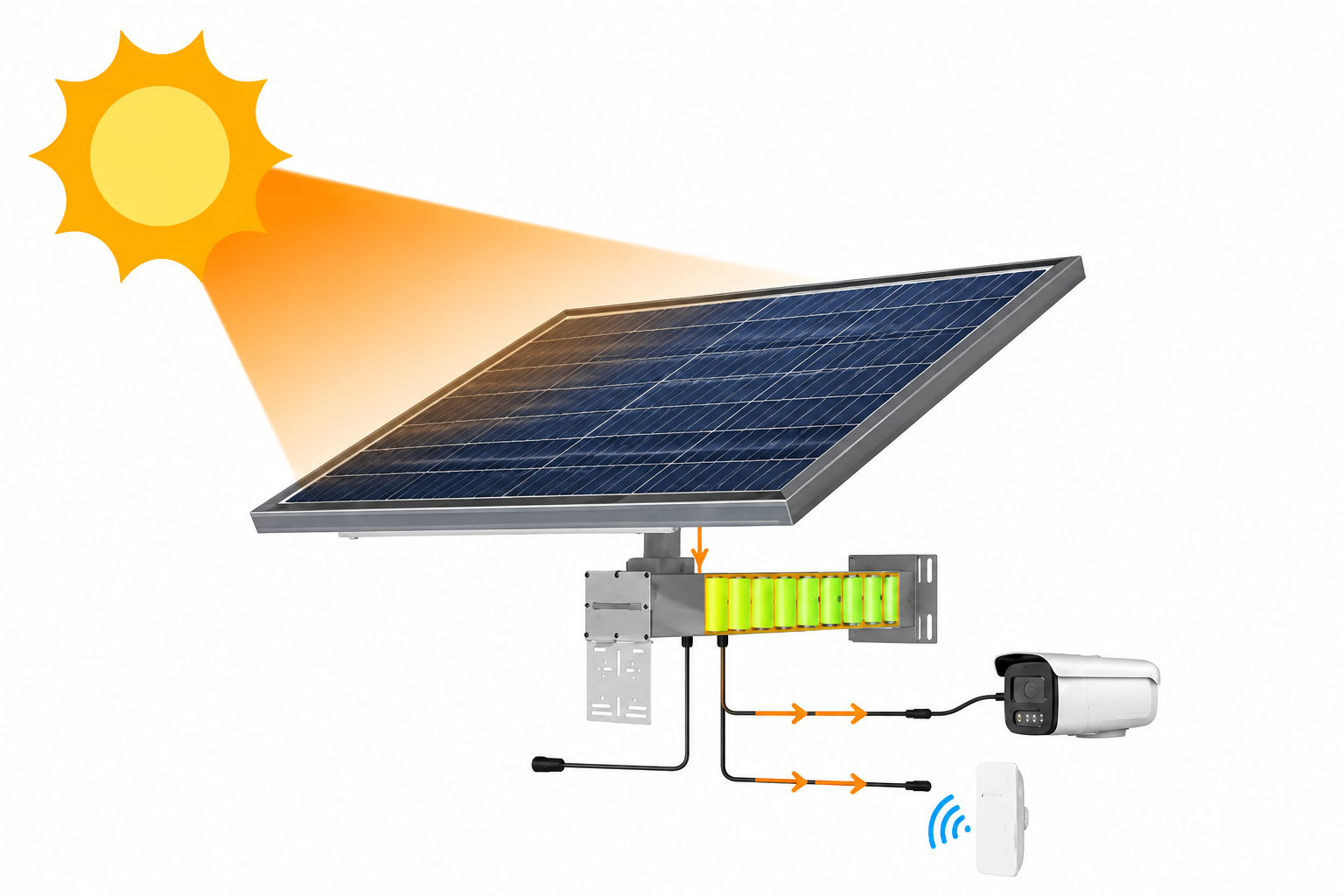

Pełna architektura systemu
Jednostka wytwarzania energii: Panel CS12060 120W — pochłania energię słoneczną i zamienia ją na prąd stały dostarczany do regulatora.
Jednostka magazynowania i sterowania: Zintegrowana obudowa z regulatorem MPPT i akumulatorem LiFePO4 60Ah.
- Panele słoneczne
- Bezprzewodowy CPE
- Kamery IP
- Injector PoE
Akcesoria montażowe: Zintegrowany zestaw metalowych uchwytów umożliwia zamocowanie paneli, kamer i CPE na jednym słupie, upraszczając montaż i zapewniając estetyczny wygląd.
Główne zalety rozwiązania
Jeden kabel zasila wszystko
Jeden wodoszczelny przewód PoE zasila kamery IP i bezprzewodowe CPE, eliminując podwójne zestawy solarne, dodatkowe przewody i prace montażowe.

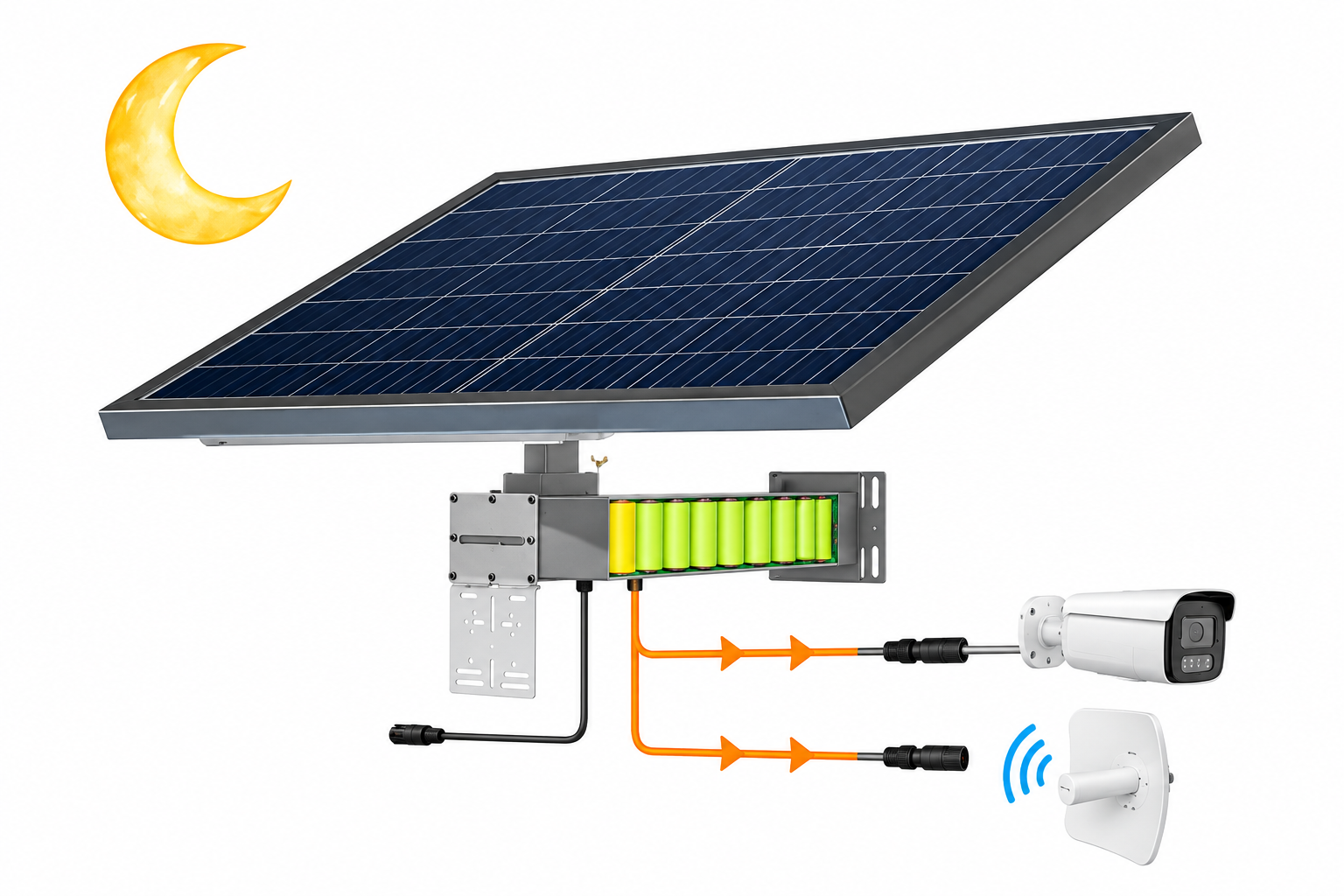

72 godziny zasilania awaryjnego
Duży zestaw akumulatorów podtrzymuje pracę przez trzy dni burz. Prawdziwa całodobowa praca poza siecią tam, gdzie nie dociera prąd.

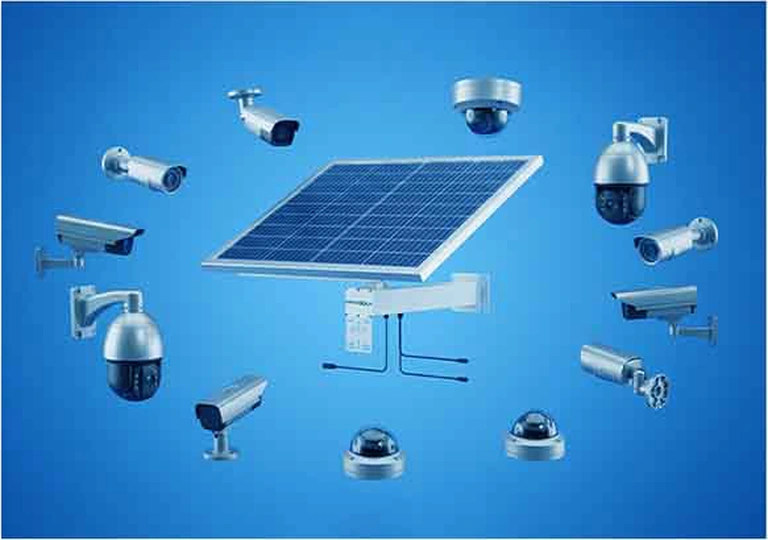

Uniwersalna zgodność
Przełączalne PoE 24V/48V pasuje do kamer IP i mostów bezprzewodowych każdej marki. Bez adapterów firmowych.
Montaż w 30 minut
Panel, akumulator, regulator i uchwyt dostarczane jako wstępnie zintegrowany zestaw. Standardowe wodoszczelne złącza. Jedna osoba, jeden słup — podłącz i uruchom.
Przystosowane do trudnych warunków
Stal malowana proszkowo jest odporna na UV, rdzę i mgłę solną. Przeznaczona do gospodarstw, kopalń i terenów nadmorskich.
Brak kosztów energii podczas pracy
100% energii słonecznej. Bez rachunków za prąd. Minimalna konserwacja — coroczne przetarcie panelu.
Zaprojektowane do różnorodnych zastosowań zewnętrznych
Niezawodna łączność i zasilanie awaryjne infrastruktury krytycznej.

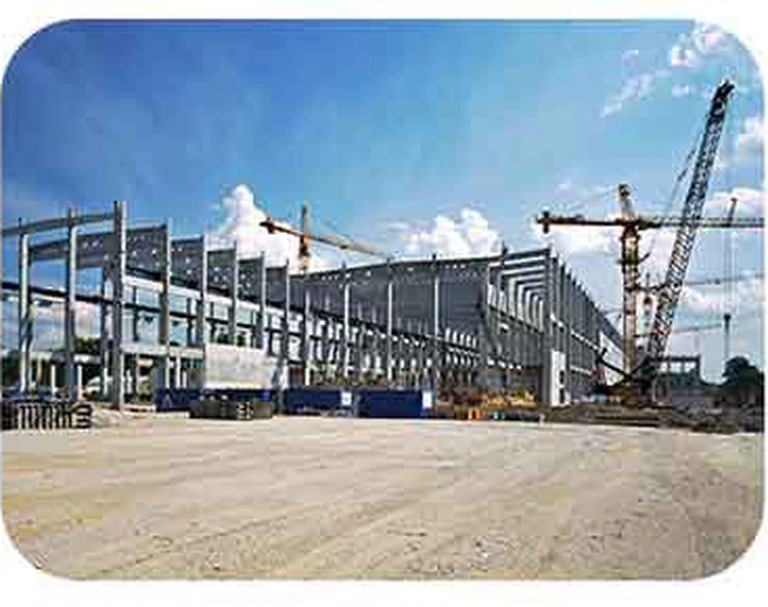

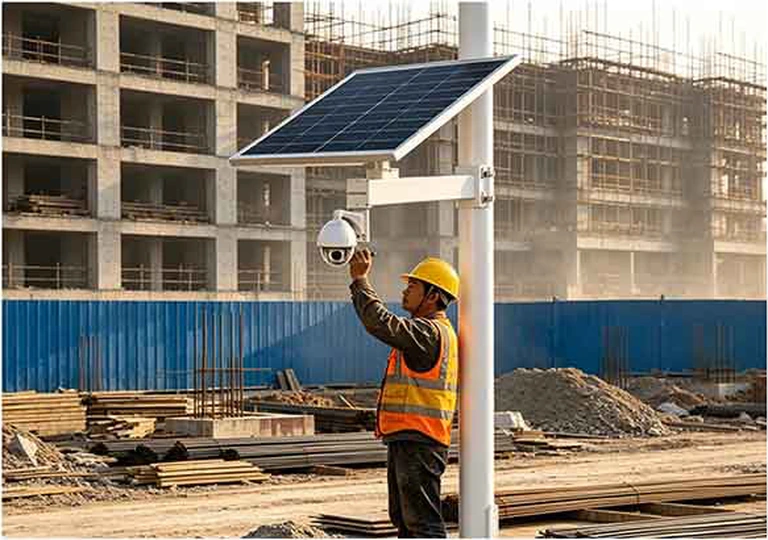

Plac budowy
Odległa okolica wiejska
Gospodarstwo
Droga szybkiego ruchu
