Solarne CCTV na budowie: zasilanie i relokacja

Solarne CCTV na placu budowy powinno być projektowane jako system tymczasowy i modułowy, a nie jako pomniejszona instalacja docelowa. Najważniejsze jest policzenie całodobowego obciążenia, uwzględnienie pracy nocnej, dobranie łączności do aktualnego układu terenu oraz przygotowanie konstrukcji do przenoszenia bez każdorazowej przebudowy całej instalacji.

Na budowie warunki zmieniają się szybciej niż w stałym obiekcie. Nowa kondygnacja może zasłonić panel lub antenę, kontener biurowy może zostać przeniesiony, a dotychczasowa trasa radiowa — przecięta przez rusztowanie albo składowane materiały. Dlatego każda relokacja wymaga ponownego sprawdzenia ekspozycji słonecznej, bilansu energetycznego, widoczności radiowej, zabezpieczeń mechanicznych oraz działania zapisu i transmisji.

Określenie wymagań tymczasowego monitoringu

Projekt warto rozpocząć od mapy etapów budowy, a nie tylko od zaznaczenia obecnych lokalizacji kamer. Mapa powinna pokazywać, które strefy będą obserwowane na kolejnych etapach, gdzie pojawią się wysokie konstrukcje oraz w jakich miejscach można bezpiecznie ustawić maszt, panel, szafkę i urządzenia transmisyjne.

Dla każdego punktu monitoringu należy ustalić:

cel obserwacji: ogrodzenie, brama, składowisko, zaplecze lub strefa robót;
liczbę kamer i ich sposób zasilania;
pracę ciągłą albo uruchamianie według harmonogramu lub zdarzeń;
lokalny zapis oraz sposób dostępu do nagrań;
wymagane pole widzenia w dzień i w nocy;
przewidywany termin i kierunek kolejnej relokacji;
dostępność sieci komórkowej lub widoczność radiową do punktu zbiorczego;
ryzyko kradzieży, wandalizmu, uderzenia przez sprzęt i przypadkowego odłączenia;
możliwość wykonania przeglądu, czyszczenia panelu i wymiany podzespołu;
dopuszczalny czas pracy przy ograniczonym ładowaniu.

Projektowanie według etapów budowy

Dobra mapa tymczasowego CCTV zawiera przynajmniej trzy warstwy: stan obecny, kolejny etap robót oraz prawdopodobny stan po relokacji. Pozwala to wcześniej wykryć lokalizacje, które za kilka tygodni mogą znaleźć się w cieniu budynku, żurawia, rusztowania lub ekranu akustycznego.

Warto również rozdzielić elementy na trzy grupy:

Elementy przenoszone razem — kamera, panel, akumulator, sterownik, konwerter zasilania i podstawowa transmisja.
Elementy zależne od lokalizacji — maszt, balast, fundament tymczasowy, uchwyty i ochrona kabli.
Elementy pozostające w punkcie centralnym — rejestrator, dostęp do internetu, główny most radiowy lub infrastruktura zarządzająca.

Takie rozdzielenie ogranicza liczbę połączeń, które instalator musi demontować i ponownie wykonywać. Nie eliminuje jednak konieczności pełnego odbioru technicznego po przeniesieniu.

Bilans poboru kamer, radia i pracy nocnej

Bilans energetyczny należy sporządzać w Wh na dobę, oddzielnie dla każdego urządzenia i trybu pracy. Sama moc znamionowa kamery nie wystarcza. Pobór może wzrosnąć po włączeniu promiennika podczerwieni, grzałki, doświetlenia, radia pracującego pod dużym obciążeniem lub dodatkowego konwertera DC–PoE.

Podstawowa metoda obliczeń wygląda następująco:

energia dobowa urządzenia = moc w watach × czas pracy w godzinach

Do sumy trzeba dodać straty konwersji i pobór urządzeń pomocniczych. Nie należy jednak przyjmować jednej uniwersalnej wartości strat dla wszystkich konfiguracji. Zależą one między innymi od napięć, obciążenia, przewodów, temperatury i sposobu zasilania.

Hipotetyczny przykład obliczeniowy

Poniższe wartości są wyłącznie założeniami projektowymi, a nie pomiarem działania konkretnego produktu:

kamera: 8 W w dzień przez 12 godzin;
kamera z aktywnym doświetleniem: 14 W w nocy przez 12 godzin;
urządzenie radiowe: 7 W przez 24 godziny;
pozostała elektronika: 3 W przez 24 godziny.

Hipotetyczne zużycie dobowe wynosi:

kamera w dzień: 8 W × 12 h = 96 Wh;
kamera w nocy: 14 W × 12 h = 168 Wh;
radio: 7 W × 24 h = 168 Wh;
pozostała elektronika: 3 W × 24 h = 72 Wh.

Łącznie daje to 504 Wh na dobę przed uwzględnieniem strat, ograniczeń ładowania i wymaganego zapasu. Tego wyniku nie można bezpośrednio porównywać z nominalną pojemnością akumulatora i uznawać za gwarantowany czas pracy.

Przykładem rozwiązania do dalszej oceny jest system solarny Maxsol CS12060 120 W / 60 Ah / 768 Wh. Udokumentowana konfiguracja obejmuje monokrystaliczny panel 120 W, akumulator LiFePO4 12,8 V 60 Ah o nominalnej energii 768 Wh, kontroler MPPT i trzy wyjścia DC 12 V; RS485 jest opcjonalne. Nominalne 768 Wh nie oznacza jednak energii w całości dostępnej dla urządzeń ani uniwersalnego czasu autonomii. Trzeba potwierdzić aktualne limity napięcia, prądu i mocy wejścia PV kontrolera, temperatury ładowania akumulatora, zabezpieczenia oraz konfigurację dostarczanego zestawu.

Konwersja DC do PoE

Jeśli kamera lub urządzenie sieciowe wymaga PoE, należy sprawdzić cały tor zasilania: napięcie akumulatora, zakres wejściowy konwertera, ustawione napięcie wyjściowe, maksymalną moc ciągłą, polaryzację i rozmieszczenie pinów.

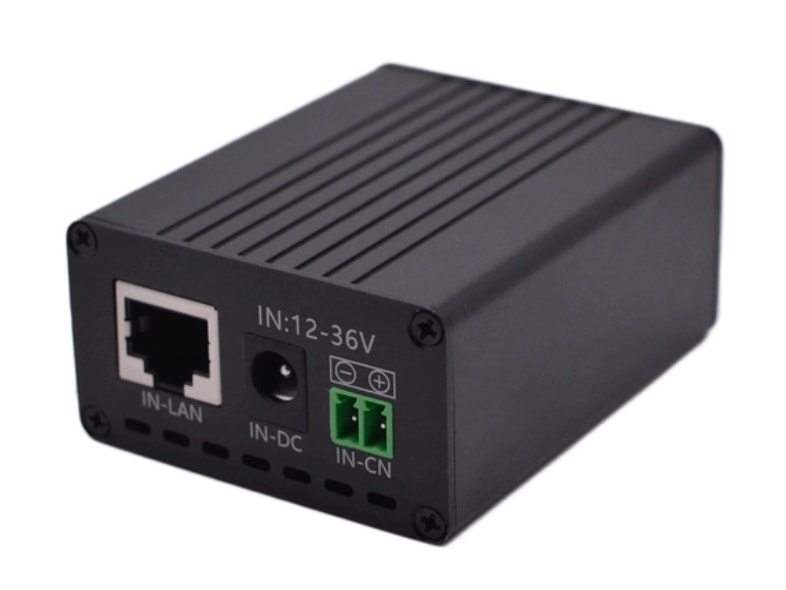

Konwerter Maxsol POE24V DC do PoE przyjmuje 12–36 V DC i zapewnia regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz LCD napięcia. Dla konwersji 12 V do 48 V udokumentowane obciążenie ciągłe wynosi maksymalnie 30 W. Maksymalna sprawność do 94% nie jest wartością gwarantowaną w każdym punkcie pracy.

Na podstawie tych danych nie można zakładać automatycznego wykrywania ani negocjacji zgodnej z IEEE po stronie zasilanego urządzenia. Przed podłączeniem trzeba zweryfikować napięcie, polaryzację, pinout, wymagany protokół i maksymalny pobór kamery lub radia. Błędne ustawienie może spowodować brak działania albo uszkodzenie sprzętu.

Wybór łączności dla zmieniającego się placu budowy

Na tymczasowej budowie najczęściej rozważa się transmisję komórkową albo bezprzewodowy most do istniejącego punktu sieciowego. Wybór powinien zależeć od topologii terenu, wymaganej ciągłości połączenia, ilości przesyłanych danych i częstotliwości relokacji, a nie wyłącznie od deklarowanego zasięgu urządzenia.

Kryterium	Łącze komórkowe	Most bezprzewodowy
Punkt docelowy	Infrastruktura operatora	Własny punkt sieciowy z anteną
Wymagania terenowe	Odpowiednia jakość sygnału w miejscu montażu	Widoczność radiowa i właściwe ustawienie anten
Relokacja	Zwykle nie wymaga zmiany drugiego końca łącza	Może wymagać ponownego ustawienia obu stron
Zależności	Zasięg, obciążenie sieci i warunki usługi	Przeszkody, zakłócenia, geometria trasy i konfiguracja
Skalowanie	Każdy punkt może mieć własne połączenie	Kilka punktów może korzystać z infrastruktury lokalnej
Ryzyko przy rozbudowie obiektu	Tłumienie sygnału wewnątrz lub za konstrukcją	Utrata widoczności przez nowy budynek, rusztowanie lub sprzęt

Kiedy wybrać transmisję komórkową

Łącze komórkowe jest praktyczne, gdy punkt kamerowy jest często przenoszony, nie ma dostępu do lokalnej infrastruktury albo bezpośrednia widoczność do zaplecza będzie okresowo blokowana. Przed wyborem lokalizacji trzeba sprawdzić jakość połączenia w rzeczywistym miejscu i na planowanej wysokości montażu.

Należy też ustalić, czy materiał będzie stale przesyłany, czy głównie zapisywany lokalnie. Ciągła transmisja kilku strumieni ma inne wymagania niż dostęp uruchamiany tylko podczas alarmu lub przeglądu nagrań. Warunki usługi, limity danych, parametry routera i sposób zdalnego dostępu trzeba potwierdzić oddzielnie.

Kiedy zastosować most radiowy

Most radiowy może być dobrym wyborem, jeżeli plac ma centralny punkt z dostępem do sieci, a między nim a kamerą można utrzymać odpowiednią trasę radiową. Projekt powinien uwzględniać nie tylko obecną widoczność, lecz także planowane żurawie, silosy, rusztowania, kontenery i powstające kondygnacje.

Jako przykład urządzenia do oceny można rozważyć zewnętrzny CPE Maxsol CPE295 5,8 GHz. Udokumentowane dane obejmują pracę w paśmie 5,8 GHz, kierunkową antenę MIMO 2×2 o zysku 14 dBi, jeden port Gigabit LAN, zasilanie IEEE 802.3af/at lub 9–48 V DC oraz pobór 6,5 W przy pełnym obciążeniu. Oznaczenia zasięgu lub szybkości nie gwarantują jednak odległości ani przepustowości w konkretnej lokalizacji. Trzeba sprawdzić widoczność, zakłócenia, geometrię trasy i obowiązujące lokalnie zasady korzystania z pasma radiowego.

Modułowy montaż i zabezpieczenie obudów

Modułowy punkt CCTV powinien dać się odłączyć, przewieźć i ponownie zamontować bez cięcia przewodów oraz bez otwierania większej liczby połączeń, niż jest to konieczne. Jednocześnie konstrukcja musi ograniczać możliwość łatwego odkręcenia panelu, zdjęcia kamery lub wyniesienia szafki z akumulatorem.

Praktyczny układ może obejmować:

osobny uchwyt panelu z możliwością korekty kierunku i kąta;
maszt lub ramę z oznaczonymi punktami mocowania kamery i anteny;
zamykaną obudowę elektroniki i akumulatora;
przepusty odciążające przewody;
osłonięte trasy kablowe bez swobodnie zwisających pętli;
rozłączalne, jednoznacznie opisane połączenia;
mechaniczne zabezpieczenie podstawy, balastu i elementów mocujących;
identyfikator punktu zgodny z dokumentacją i konfiguracją sieciową.

Panelu nie należy montować w sposób ułatwiający wejście na konstrukcję lub dostęp do obudowy. Kamera i antena powinny pozostawać poza łatwym zasięgiem, ale nadal umożliwiać bezpieczny serwis. Trzeba również ograniczyć widoczność i dostępność złączy, przycisków resetowania oraz przewodów transmisyjnych.

Dobór odporności środowiskowej i mechanicznej wymaga osobnej analizy. Zamiast sprowadzać decyzję do pojedynczego symbolu, warto skorzystać z poradnika wyjaśniającego różnice między IP65 a IK10 w obudowach zewnętrznego CCTV. Na placu budowy znaczenie mają zarówno pył i woda, jak i uderzenia, próby manipulacji, kondensacja, prowadzenie przewodów oraz jakość przepustów.

Jeżeli w jednej szafce mają znaleźć się zasilanie, akumulator, PoE, Ethernet lub światłowód, pomocne będzie wcześniejsze zaplanowanie podziału funkcji i serwisu według zasad budowy zewnętrznej skrzynki PoE z zasilaniem, światłowodem i akumulatorem. Nie należy jednak kopiować stałego układu bez sprawdzenia, czy nadaje się on do transportu i wielokrotnego uruchamiania.

Ponowna kontrola nasłonecznienia po każdej relokacji

Przeniesienie panelu nawet o niewielką odległość może zmienić profil zacienienia. Na budowie przeszkody pojawiają się stopniowo, dlatego ocena wykonana na początku projektu szybko traci aktualność.

Po każdej relokacji należy sprawdzić:

kierunek i kąt ustawienia panelu;
zacienienie w różnych porach dnia;
cień rzucany przez nową konstrukcję, żuraw, ogrodzenie lub kontener;
możliwość okresowego zasłonięcia przez pojazdy i składowane materiały;
zabrudzenie powierzchni panelu;
stan przewodów, złączy i przepustów po transporcie;
wskazania kontrolera oraz rzeczywisty przebieg ładowania;
temperaturę i warunki pracy akumulatora zgodnie z dokumentacją;
aktualne całodobowe obciążenie systemu.

Szczególnie ryzykowne jest częściowe zacienienie panelu, które zmienia się wraz z ruchem słońca. Krótka kontrola wykonana tylko w chwili montażu może go nie wykazać. Jeżeli nie można przeprowadzić obserwacji całodziennej, należy ocenić trajektorię cienia na podstawie otoczenia i zaplanować wcześniejszy przegląd po uruchomieniu.

Rewizja bilansu po zmianie funkcji punktu

Relokacja często wiąże się również ze zmianą zadania kamery. Punkt obserwujący wcześniej bramę może po przeniesieniu monitorować ciemne składowisko, co wydłuży pracę doświetlenia. Może też otrzymać dodatkową kamerę lub inne radio.

W takiej sytuacji poprzedni bilans energii przestaje być aktualny. Należy ponownie policzyć pobór dzienny i nocny, konwersję napięć oraz zapas na okres ograniczonego ładowania. Nie wolno traktować wcześniejszej poprawnej pracy jako dowodu, że system będzie działał tak samo w nowym miejscu.

Uruchomienie i przekazanie systemu tymczasowego

Odbiór tymczasowego CCTV powinien być wykonywany przy pierwszym montażu i powtarzany po każdej relokacji. Sam obraz w aplikacji nie potwierdza poprawności całego systemu.

Lista kontrolna uruchomienia powinna obejmować:

kontrolę stabilności masztu, podstawy, balastu i wszystkich uchwytów;
sprawdzenie ochrony panelu, szafki, kamery i przewodów przed demontażem;
potwierdzenie napięcia, polaryzacji i pinoutu przed podłączeniem PoE;
pomiar lub odczyt poboru w trybie dziennym i nocnym;
weryfikację ładowania oraz ustawień kontrolera;
sprawdzenie obrazu, ostrości, pola widzenia i stref prywatności, jeżeli są wymagane;
próbę doświetlenia nocnego;
kontrolę zapisu lokalnego i odtwarzania nagrań;
test zdalnego połączenia i odzyskania łączności po zaniku zasilania;
sprawdzenie parametrów łącza radiowego lub komórkowego;
aktualizację oznaczeń przewodów, adresacji i dokumentacji;
zapis daty, lokalizacji i osoby wykonującej odbiór.

Ponowne uruchomienie po przeniesieniu

Rekomisjonowanie powinno być traktowane jak skrócony, ale formalny odbiór. Instalator musi potwierdzić, że podczas transportu nie poluzowano uchwytów, nie uszkodzono przewodów i nie zmieniono ustawień konwertera. Następnie należy ponownie ustawić kadr, kierunek anteny i panelu oraz przeprowadzić próbę pracy po zmroku.

Dokumentacja punktu powinna zawierać co najmniej:

aktualną lokalizację i zdjęcie sposobu montażu;
identyfikatory kamer, urządzeń radiowych i elementów zasilania;
schemat połączeń;
ustawienia napięć i podstawowe parametry sieciowe;
wynik kontroli pola widzenia oraz łączności;
datę ostatniego czyszczenia i przeglądu;
znane ograniczenia, takie jak okresowe zacienienie;
plan lub warunki kolejnej relokacji.

Po każdej zmianie trzeba również usunąć nieaktualne oznaczenia i wpisy. Błędna dokumentacja może prowadzić do odłączenia niewłaściwego punktu, użycia nieodpowiedniego napięcia albo szukania urządzenia w poprzedniej lokalizacji.

Ostateczny wybór systemu solarnego, konwertera PoE i urządzenia radiowego powinien wynikać z aktualnego bilansu obciążenia, liczby portów, odległości, warunków środowiskowych i sposobu zarządzania. Połączone w artykule modele Maxsol są przykładami do porównania, a nie potwierdzonym, przetestowanym zestawem. Przed zakupem należy zestawić ich bieżące karty katalogowe z wymaganym napięciem, mocą, protokołem, zasięgiem, konfiguracją i planem relokacji konkretnego punktu CCTV.
