Solarne PoE off-grid: projekt CCTV i sieci radiowej

System PoE off-grid do CCTV i sieci bezprzewodowej należy projektować jako całość: źródło energii, akumulator, kontroler, switch, kamery, radiolinię oraz urządzenia po drugiej stronie łącza. Kluczowe są zgodność napięć, suma jednoczesnych obciążeń, rzeczywista przepustowość backhaulu i kontrolowane zachowanie instalacji po rozładowaniu lub restarcie.

Dostępność 24/7 jest celem projektowym, a nie cechą gwarantowaną przez pojedynczy panel, akumulator czy switch. Dobrze przygotowany projekt określa priorytety usług, dopuszczalny czas przerwy, sposób monitorowania i procedurę odzyskania łączności — również wtedy, gdy po kilku słabszych energetycznie dniach zasilanie wraca stopniowo.

Najpierw zdefiniuj usługi sieciowe i cel dostępności

Nie zaczynaj od liczby watów panelu. Najpierw ustal, co instalacja ma utrzymywać i które funkcje mogą zostać czasowo wyłączone.

W typowej zdalnej lokalizacji system może obsługiwać:

kamery IP rejestrujące lokalnie lub wysyłające obraz do centralnego rejestratora,
radiolinię punkt–punkt zapewniającą backhaul,
lokalny punkt dostępowy lub urządzenie serwisowe,
switch PoE i urządzenia zarządzające,
modem lub router, jeżeli nie ma stałego łącza radiowego,
czujniki, przekaźniki i telemetrię instalacji solarnej.

Dla każdej usługi warto zdefiniować jej priorytet oraz akceptowalny stan awaryjny.

Usługa	Przykładowy priorytet	Akceptowalne ograniczenie
Łącze backhaul	1 — krytyczny	Niższa przepustowość, ale bez utraty zarządzania
Kamera przy wjeździe lub bramie	1 — krytyczny	Redukcja liczby klatek zamiast wyłączenia
Pozostałe kamery	2 — ważny	Czasowe wyłączanie wybranych punktów
Lokalny punkt Wi-Fi	3 — pomocniczy	Wyłączenie przy niskim stanie energii
Oświetlenie lub dodatkowe odbiorniki	4 — opcjonalny	Odłączenie w pierwszej kolejności

Priorytety nie zadziałają automatycznie tylko dlatego, że użyto zarządzalnego switcha. Trzeba sprawdzić, czy wybrane urządzenia, kontroler lub dodatkowa automatyka pozwalają odłączać konkretne obwody na podstawie napięcia, stanu akumulatora albo harmonogramu.

Cel dostępności powinien też opisywać dopuszczalną przerwę. Inaczej projektuje się monitoring, który może nie działać przez godzinę po wyjątkowo długim okresie niedoboru energii, a inaczej punkt wymagający automatycznego powrotu do pracy natychmiast po odzyskaniu bezpiecznego poziomu naładowania.

Narysuj topologię kamer, radia i backhaulu

Schemat logiczny powinien pokazywać zarówno transmisję danych, jak i drogę zasilania. Pozwala to wykryć pomijane odbiorniki, zwłaszcza urządzenie radiowe po drugiej stronie mostu.

Przykładowa topologia zdalnego punktu może wyglądać następująco:

Lokalizacja A — punkt off-grid
- panel PV,
- kontroler ładowania,
- akumulator,
- zabezpieczenia i rozdział zasilania DC,
- switch PoE,
- cztery kamery IP,
- nadajnik/odbiornik radiolinii,
- opcjonalny punkt dostępowy do obsługi serwisowej.
Łącze bezprzewodowe
- most punkt–punkt z zachowaniem widoczności optycznej i odpowiedniej strefy propagacji.
Lokalizacja B — punkt odbiorczy
- drugi element radiolinii,
- własne zasilanie PoE lub DC,
- switch, router albo rejestrator,
- połączenie z siecią nadzoru.

Backhaul potrzebuje energii po obu stronach. Częstym błędem jest uwzględnienie poboru tylko urządzenia w lokalizacji solarnej i pominięcie odbiornika po stronie rejestratora. Jeżeli lokalizacja B również jest autonomiczna, wymaga osobnego bilansu energetycznego. Jeżeli korzysta z sieci elektroenergetycznej, nadal trzeba określić zachowanie po zaniku zasilania i sposób automatycznego wznowienia połączenia.

Jako przykład urządzenia dostępowego można analizować bezprzewodowy CPE Maxsol CPE295 5,8 GHz. Udokumentowane parametry obejmują antenę kierunkową MIMO 2×2 14 dBi, jeden port Gigabit LAN, zasilanie IEEE 802.3af/at lub 9–48 V DC oraz pobór 6,5 W przy pełnym obciążeniu. Nazwa zakresu produktowego ani oznaczenie zasięgu nie gwarantują jednak konkretnej odległości czy przepustowości użytkowej. Trzeba sprawdzić widoczność, zakłócenia, geometrię trasy i obowiązujące zasady używania pasma radiowego.

Policz ruch w godzinie największego obciążenia

Nie dobieraj backhaulu wyłącznie według szybkości portów Ethernet. O przepustowości użytkowej decydują również modulacja radiowa, szerokość kanału, poziom sygnału, zakłócenia oraz narzut protokołów.

Poniższy przykład jest wyłącznie hipotetycznym założeniem projektowym, a nie wynikiem pomiaru produktu:

cztery kamery przesyłają średnio po 4 Mb/s,
łączny podstawowy ruch wideo wynosi 16 Mb/s,
po dodaniu 25% rezerwy minimalny cel wynosi 20 Mb/s,
dodatkowy zapas jest potrzebny na skoki bitrate’u, zarządzanie, aktualizacje i retransmisje.

Jeśli kamery zapisują obraz lokalnie, a centrum pobiera go tylko na żądanie, profil ruchu będzie inny niż przy ciągłym przesyłaniu wszystkich strumieni. Należy osobno ocenić ruch stały, chwilowe maksimum oraz transfer podczas jednoczesnego odtwarzania nagrań.

Dopasuj napięcie akumulatora, switcha i interfejsów PoE

Zgodność napięciowa jest warunkiem podstawowym. Nominalna pojemność energetyczna akumulatora nie oznacza, że może on bezpośrednio zasilać dowolny switch solarny.

Przykładowy system solarny Maxsol CS12060 120 W i 768 Wh obejmuje panel monokrystaliczny 120 W, akumulator LiFePO4 12,8 V 60 Ah o nominalnej energii 768 Wh, kontroler MPPT i trzy wyjścia DC 12 V. RS485 jest opcjonalny. Taka architektura może być punktem odniesienia dla urządzeń wymagających odpowiednio przygotowanego zasilania 12 V, ale przed integracją trzeba sprawdzić aktualną dokumentację kontrolera, limity PV, parametry ładowania, temperatury ładowania akumulatora i zabezpieczenia.

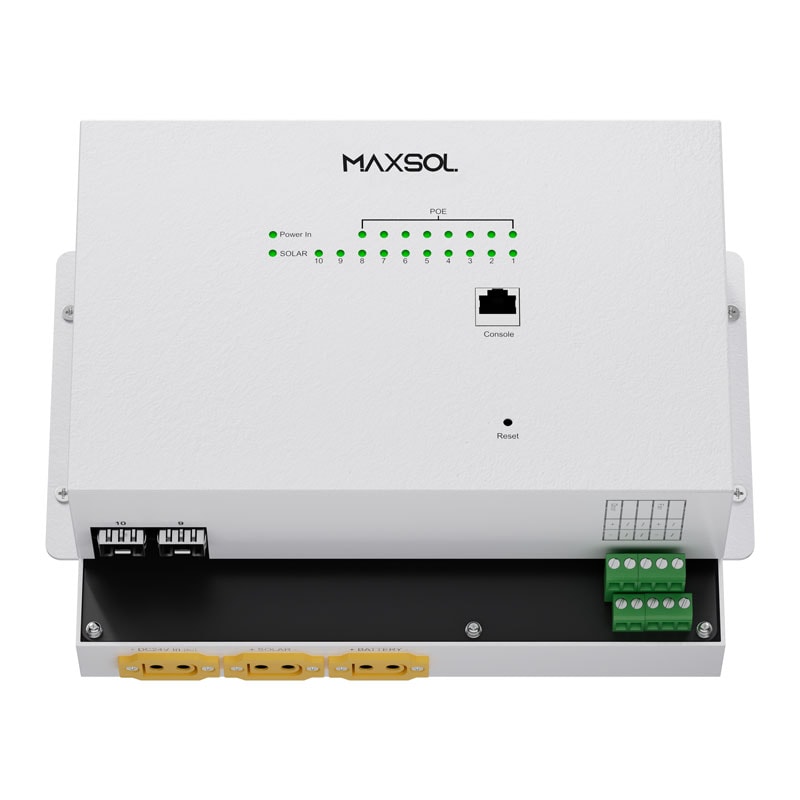

Alternatywnym przykładem architektury jest zarządzalny solarny switch przemysłowy Maxsol IOT2802SFG-S. Udokumentowano w nim osiem gigabitowych portów PoE, dwa porty SFP, budżet PoE 120 W, obsługę 90 W BT, monitoring PV i akumulatora oraz wejścia PV i akumulatora DC 22–29,2 V. Porty 3–4 mogą być konfigurowane do PoE 24 V lub 48 V, przy czym rzeczywisty przydział portów i dostarczona konfiguracja wymagają potwierdzenia.

Akumulator 12,8 V z CS12060 nie jest bezpośrednio zgodnym źródłem zasilania dla switcha wymagającego wejścia akumulatorowego 22–29,2 V. Tych dwóch urządzeń nie należy traktować jako zweryfikowanego zestawu. Są to odrębne przykłady architektur do porównania.

Jeżeli projekt wymaga konwersji napięcia, przetwornicę należy dobrać na podstawie:

zakresu napięcia wejściowego podczas ładowania i rozładowania,
wymaganego napięcia wyjściowego,
ciągłej i chwilowej mocy odbiorników,
sprawności w całym zakresie obciążenia,
zachowania przy spadku napięcia,
poboru własnego,
temperatury pracy i sposobu odprowadzania ciepła,
koordynacji zabezpieczeń.

Nie mieszaj standardowego PoE z pasywnym wyjściem bez weryfikacji

Kamera lub radio z IEEE 802.3af/at negocjuje zasilanie ze zgodnym urządzeniem PSE. Konfigurowalne lub pasywne wyjście 24 V albo 48 V może działać inaczej. Podanie niewłaściwego napięcia na port może uszkodzić sprzęt.

Dla każdego połączenia trzeba zapisać:

typ portu switcha,
dostępne napięcie i standard PoE,
wymagania urządzenia końcowego,
maksymalny pobór, także podczas startu,
wykorzystane pary przewodów i ograniczenia okablowania,
ustawienie konfiguracyjne portu.

Budżet PoE switcha jest wspólny dla aktywnych portów. Obsługa odbiornika o wysokiej mocy na jednym porcie nie oznacza, że wszystkie porty mogą jednocześnie dostarczać taką samą wartość. Szczegółową metodę liczenia opisuje poradnik jak obliczyć budżet mocy PoE dla kamer.

Uwzględnij wszystkie jednoczesne obciążenia

Hipotetyczny przykład dla lokalizacji A:

Odbiornik	Założona liczba	Założony pobór jednostkowy	Łącznie
Kamera IP	4	9 W	36 W
CPE295	1	6,5 W	6,5 W
Serwisowy punkt dostępowy	1	8 W	8 W
Suma urządzeń końcowych			50,5 W

Wartości kamer i punktu dostępowego są wyłącznie hipotetycznymi założeniami. Pobór CPE295 wynika z udokumentowanej wartości pełnego obciążenia. Do 50,5 W nadal trzeba dodać rzeczywisty pobór switcha, kontrolera, ewentualnej przetwornicy, układów grzewczych lub wentylacyjnych oraz straty na konwersji i przewodach.

Obliczenie energii nie powinno bazować na samym mnożeniu pojemności nominalnej przez napięcie. Nominalne Wh akumulatora nie są równe energii dostarczonej odbiornikom. Ograniczają ją między innymi dopuszczalny zakres rozładowania, sprawność konwersji, pobór własny urządzeń, temperatura i progi odłączenia.

Zaplanuj monitoring, priorytety obciążeń i odzyskiwanie pracy

Monitoring powinien odpowiedzieć nie tylko na pytanie „czy kamera działa?”, ale także „dlaczego przestała działać?” oraz „czy system sam wróci do poprawnego stanu?”.

Warto rejestrować co najmniej:

napięcie i stan akumulatora udostępniany przez kontroler,
moc lub prąd z PV, jeśli telemetria to umożliwia,
obciążenie poszczególnych portów PoE,
dostępność switcha, kamer i obu końców radiolinii,
jakość łącza radiowego i zmiany przepustowości,
liczbę restartów urządzeń,
czas ostatniej komunikacji z lokalizacją,
temperatury, jeśli są dostępne z wiarygodnych czujników.

Zarządzalny switch ułatwia zdalną diagnostykę i restart portów, ale nie zastępuje kompletnej strategii energetycznej. Różnice funkcjonalne przed wyborem urządzenia omawia porównanie switcha zarządzalnego i niezarządzalnego PoE.

Ustal kolejność odłączania i ponownego włączania

Przy malejącej ilości energii racjonalna kolejność może wyglądać następująco:

wyłączenie lokalnego Wi-Fi serwisowego,
odłączenie kamer o niższym priorytecie,
ograniczenie dodatkowych odbiorników,
utrzymanie backhaulu i jednej kamery krytycznej,
kontrolowane odłączenie całego obciążenia przed niestabilną pracą.

Po powrocie energii nie zawsze warto uruchamiać wszystko jednocześnie. Równoczesny start switcha, kilku kamer z oświetlaczami, radia i dodatkowych urządzeń może wywołać krótki skok poboru. Jeżeli układ sterowania na to pozwala, należy rozważyć sekwencyjne przywracanie obwodów: najpierw infrastruktura sieciowa, potem backhaul, kamera krytyczna i pozostałe urządzenia.

Trzeba też ustalić, kiedy restart automatyczny jest akceptowalny. Cykliczne włączanie i wyłączanie urządzeń przy napięciu bliskim progowi odcięcia może powodować pętlę restartów bez stabilnego powrotu usługi. Rozwiązaniem projektowym jest odpowiednia histereza i opóźnienie, ale ich dostępność oraz konfigurację należy potwierdzić dla konkretnego kontrolera i switcha.

Sprawdź działanie nocą i zachowanie po restarcie

Test dzienny przy pełnym akumulatorze nie potwierdza działania off-grid. Odbiór powinien objąć scenariusz bez bieżącej produkcji PV, największy jednoczesny pobór i kontrolowane odtworzenie pracy po odcięciu zasilania.

Test nocny lub symulację braku produkcji PV trzeba przeprowadzać zgodnie z instrukcjami urządzeń, bez wykonywania niebezpiecznych operacji na obwodach panelu. Podczas próby należy obserwować:

napięcie akumulatora pod obciążeniem,
stabilność portów PoE,
pracę kamer w trybie nocnym,
możliwy wzrost poboru po włączeniu oświetlaczy,
jakość backhaulu przy jednoczesnej transmisji wszystkich strumieni,
działanie lokalnego zapisu i transmisji alarmów,
progi ostrzeżeń oraz odłączenia.

Test restartu powinien sprawdzać co najmniej trzy sytuacje:

Restart pojedynczego portu PoE — czy kamera wraca do sieci i rozpoczyna transmisję bez lokalnej interwencji?
Restart switcha — czy ustawienia portów, VLAN-ów i napięć są zachowane, a radio odzyskuje połączenie?
Pełny zanik zasilania lokalizacji — czy kontroler, switch, backhaul i kamery uruchamiają się w prawidłowej kolejności?

Warto zmierzyć czas od przywrócenia zasilania do:

osiągnięcia dostępności zarządzania,
ustanowienia łącza radiowego,
pojawienia się pierwszego strumienia wideo,
odzyskania wszystkich kamer,
wznowienia zapisu lub komunikacji z rejestratorem.

Nie ma uniwersalnego czasu autonomii ani gwarancji pracy 24/7. Wynik zależy od konkretnego profilu obciążenia, dostępnej energii, ustawień odłączania, warunków środowiskowych i zachowania urządzeń podczas startu.

Zalecana kolejność uruchomienia instalacji

Zweryfikuj aktualne karty katalogowe i schematy połączeń.
Oznacz napięcie, polaryzację i funkcję każdego przewodu oraz portu.
Sprawdź osobno akumulator, kontroler i zabezpieczenia bez odbiorników.
Uruchom switch bez urządzeń PoE i potwierdź jego konfigurację.
Podłącz pojedynczo kamery oraz radio, kontrolując pobór każdego portu.
Włącz wszystkie odbiorniki jednocześnie i sprawdź budżet mocy.
Ustaw i przetestuj radiolinię, a następnie zmierz przepustowość użytkową.
Uruchom pełny zestaw strumieni wideo i ruch serwisowy.
Skonfiguruj alarmy, priorytety oraz procedury odłączenia.
Przeprowadź test nocny i pełny restart.
Zapisz wartości referencyjne do późniejszego porównania.

Lista kontrolna odbioru i utrzymania systemu

Dokumentacja przekazywana operatorowi powinna pozwalać zdiagnozować instalację bez odtwarzania założeń projektanta.

Topologia i konfiguracja

Aktualny schemat zasilania oraz transmisji danych
Lista urządzeń, portów i adresów zarządzających
Oznaczenie standardowego oraz konfigurowalnego PoE
Kopia konfiguracji switcha, radia i kontrolera
Opis VLAN-ów, tras i reguł dostępu, jeżeli są używane
Zapis ustawień napięcia na portach konfigurowalnych

Energia

Potwierdzona zgodność napięć akumulatora, kontrolera i switcha
Bilans wszystkich odbiorników przy jednoczesnej pracy
Uwzględniony pobór własny i straty konwersji
Zapisane progi ostrzegania, odłączenia i ponownego startu
Potwierdzone limity PV oraz dopuszczalne warunki ładowania
Wyniki testu pracy bez bieżącej produkcji solarnej

Sieć i backhaul

Potwierdzone zasilanie obu końców radiolinii
Sprawdzona widoczność i jakość toru radiowego
Zmierzona przepustowość przy pełnym ruchu kamer
Zapewniona rezerwa na skoki bitrate’u i zarządzanie
Zweryfikowane działanie po restarcie obu urządzeń radiowych
Sprawdzona zgodność z lokalnymi zasadami używania pasma

Eksploatacja

Harmonogram kontroli panelu, obudowy, przewodów i złączy
Procedura reagowania na niski stan energii
Kolejność odłączania obciążeń niekrytycznych
Instrukcja zdalnego restartu portów
Kryteria wymagające wizyty serwisowej
Wartości referencyjne napięcia, poboru i parametrów radiowych
Terminy okresowych testów zaniku zasilania i automatycznego powrotu

Ostateczny wybór powinien wynikać z liczby portów, sumy obciążeń, napięcia akumulatora, odległości i jakości backhaulu, warunków środowiskowych oraz wymaganej zdalnej kontroli. Następnym krokiem może być porównanie opisanych modeli Maxsol z własną tabelą urządzeń i aktualnymi kartami katalogowymi — bez zakładania, że zestaw solarny, switch oraz CPE tworzą automatycznie zgodny, przetestowany komplet.
