Kamery solarne do gospodarstw, parkingów i odległych obiektów

Kamery zasilane energią słoneczną mogą zabezpieczać gospodarstwa rolne, parkingi i odległe obiekty bez dostępu do sieci energetycznej. Każde z tych zastosowań wymaga jednak innego podejścia: na farmie problemem bywają rozległy teren i przeszkody terenowe, na parkingu duże zapotrzebowanie na szczegółowy obraz, a w lokalizacji zdalnej — długa autonomia i ograniczony dostęp serwisowy.

Dobór należy zacząć od zmierzenia poboru energii, ustalenia wymaganej autonomii, sprawdzenia nasłonecznienia i zacienienia oraz zaplanowania transmisji danych. Panel, akumulator i łącze radiowe nie zastępują funkcji kamery: odpowiadają za jej zasilanie lub komunikację, ale nie określają jakości obrazu, detekcji, zapisu ani skuteczności identyfikacji.

Granice gospodarstw i budynki rolnicze

Monitoring gospodarstwa często obejmuje kilka różnych stref: bramę wjazdową, podwórze, magazyny, budynki inwentarskie, zbiorniki, place składowe oraz fragmenty granicy działki. Jedna konfiguracja solarna rzadko pasuje do wszystkich tych punktów.

Na otwartej granicy gospodarstwa zwykle łatwiej znaleźć miejsce dla panelu, ale trudniej doprowadzić sieć. Z kolei przy budynkach dostępna może być infrastruktura przewodowa, lecz dachy, drzewa, silosy i inne obiekty powodują okresowe zacienienie. Trzeba także uwzględnić kurz, błoto, nawozy, ruch maszyn oraz możliwość przypadkowego uderzenia w maszt.

Najważniejsze kwestie projektowe to:

Rozproszenie punktów obserwacyjnych. Kilka kamer oddalonych od siebie może wymagać osobnych źródeł energii albo lokalnych punktów zbiorczych.
Zmienne warunki radiowe. Drzewa, zabudowania, ukształtowanie terenu i maszyny mogą zasłaniać linię widzenia.
Sezonowe zacienienie. Stanowisko dobrze oświetlone po zbiorach może być częściowo zasłonięte przez roślinność w innym okresie.
Ochrona mechaniczna. Słup powinien znajdować się poza torem jazdy ciągników, ładowarek i samochodów dostawczych.
Różne cele obserwacji. Kamera kontrolująca bramę ma inne wymagania optyczne niż kamera zapewniająca ogólny podgląd pola lub placu.

Jeżeli transmisja przewodowa jest niepraktyczna, można rozważyć kierunkowy most radiowy. Przykładowy punkt CPE Maxsol CPE295 5,8 GHz ma antenę kierunkową MIMO 2×2 o zysku 14 dBi, jeden port Gigabit LAN oraz obsługuje zasilanie IEEE 802.3af/at lub 9–48 V DC. Jego deklarowany pobór przy pełnym obciążeniu wynosi 6,5 W. Oznaczenie zasięgu w nazwie kategorii nie gwarantuje jednak odległości ani przepustowości w konkretnym gospodarstwie. Należy zweryfikować linię widzenia, zakłócenia, poprawność ustawienia anten i lokalne zasady użytkowania pasma radiowego.

Wjazdy i otwarte przestrzenie parkingowe

Na parkingu kamera solarna może być uzasadniona tam, gdzie wykonanie wykopu i doprowadzenie przewodów jest kosztowne lub zakłóca ruch. Dotyczy to szczególnie wydzielonych wjazdów, placów czasowych, parkingów przy obiektach sezonowych i stanowisk położonych daleko od budynku technicznego.

W tym scenariuszu kluczowe jest dopasowanie systemu nie tylko do powierzchni parkingu, ale także do celu monitoringu. Ogólny podgląd zajętości miejsc wymaga innego kadru niż obserwacja szlabanu, strefy płatności czy przejazdu pojazdów. Jeśli celem jest odczyt tablic rejestracyjnych, należy dobrać kamerę, obiektyw, kąt i oświetlenie przeznaczone do tego zadania. Zasilacz solarny ani urządzenie sieciowe nie zapewniają takich funkcji obrazowania.

Parking stawia przed systemem kilka charakterystycznych wymagań:

Wysoki maszt poprawia widoczność, lecz utrudnia serwis. Trzeba przewidzieć bezpieczny dostęp do kamery, panelu i obudowy.
Oświetlenie może zmieniać obciążenie. Promiennik podczerwieni, grzałka, wentylator lub dodatkowe urządzenia zwiększają pobór mocy, czasem głównie nocą.
Pojazdy mogą okresowo zasłaniać tor radiowy. Dotyczy to zwłaszcza anten montowanych zbyt nisko.
Panel wymaga ochrony przed uszkodzeniem. Należy uwzględnić ryzyko uderzenia pojazdu, wandalizmu oraz zalegania śniegu i zabrudzeń.
Szybkość transmisji musi odpowiadać strumieniom wideo. Wymagania powinny wynikać z liczby kamer, ustawionego bitrate’u, liczby klatek i sposobu zapisu, a nie tylko z nominalnej szybkości urządzenia radiowego.

Dla punktu z jedną kamerą o umiarkowanym poborze można analizować system solarny CS12060 120 W / 768 Wh. Udokumentowana konfiguracja obejmuje panel monokrystaliczny 120 W, akumulator LiFePO4 12,8 V 60 Ah o nominalnej energii 768 Wh, regulator MPPT i trzy wyjścia DC 12 V; RS485 jest opcjonalne. Są to dane komponentów, a nie gwarancja czasu pracy kamery. Przed doborem trzeba potwierdzić aktualną kartę katalogową, konfigurację dostawy, limity wejścia PV regulatora oraz warunki ładowania akumulatora.

Odległe obiekty z ograniczonym dostępem serwisowym

Stacje pomiarowe, zbiorniki, przepompownie, place składowe, instalacje techniczne i inne odizolowane punkty wymagają przede wszystkim odporności projektu na okresy bez obsługi. Awaria, którą na parkingu można usunąć tego samego dnia, w odległym obiekcie może oznaczać kosztowny wyjazd technika.

W takim zastosowaniu priorytety powinny obejmować:

Autonomię opartą na pomiarach. Trzeba policzyć całodobowy profil obciążenia i zakładany okres pracy bez skutecznego ładowania.
Możliwość diagnostyki. Warto ustalić, które informacje o napięciu, stanie zasilania, łączu i kamerze będą dostępne zdalnie.
Ograniczenie liczby elementów. Każde dodatkowe urządzenie zwiększa pobór energii, liczbę połączeń i liczbę możliwych punktów awarii.
Zapas projektowy. Nie może on być przypadkowym procentem; powinien wynikać z profilu obciążenia, strat, temperatury, zacienienia i oczekiwanego czasu bez serwisu.
Bezpieczny dostęp. Konstrukcja musi umożliwiać kontrolę połączeń, czyszczenie panelu i wymianę podzespołów bez demontażu całego stanowiska.

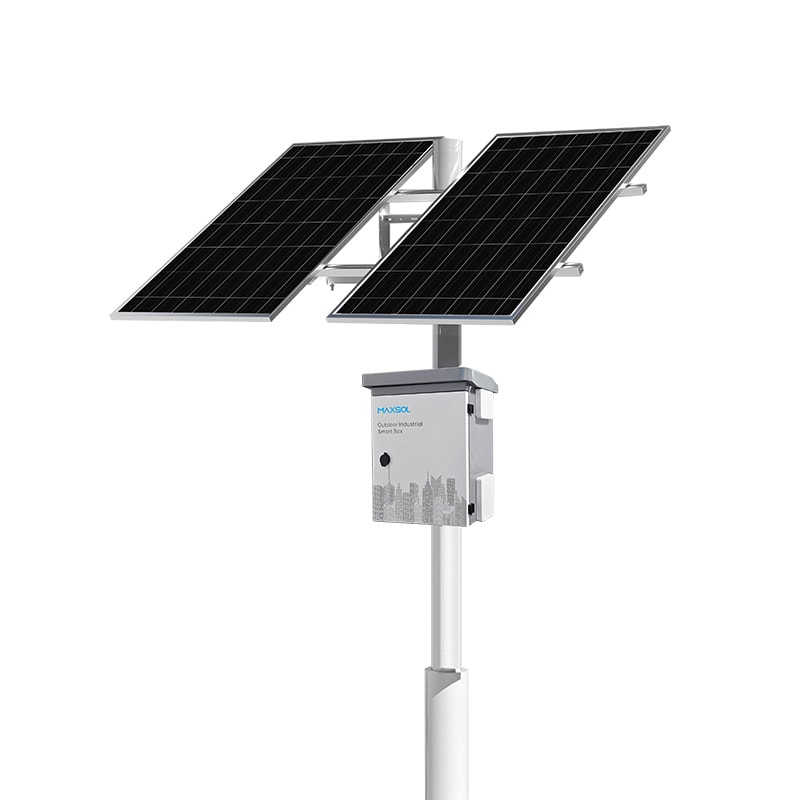

Dla lokalizacji z większym obciążeniem lub dłuższą wymaganą autonomią punktem odniesienia może być system solarny CS400150 400 W / 1920 Wh. Udokumentowana konfiguracja wykorzystuje dwa moduły po 200 W, akumulator LiFePO4 12,8 V 150 Ah o nominalnej energii 1920 Wh, sterowanie MPPT i cztery wyjścia DC 12 V.

Nie oznacza to automatycznie określonej liczby dni działania. Nominalna energia akumulatora nie jest równa energii użytecznej dostarczonej do odbiorników. Wynik zależy między innymi od limitów rozładowania, strat konwersji, temperatury, charakterystyki obciążenia oraz energii dostępnej z paneli. Nie należy więc obiecywać pracy 24/7 bez obliczeń i walidacji terenowej.

Porównanie wymagań dotyczących zasilania, łączności i montażu

Poniższa macierz przedstawia hipotetyczne scenariusze projektowe, a nie wdrożenia klientów ani wyniki testów produktów.

Kryterium	Granica gospodarstwa lub zabudowania rolne	Wjazd i otwarty parking	Odległy obiekt techniczny
Cel pokrycia	Rozległa obserwacja granicy, bramy, magazynu lub podwórza	Kontrola wjazdu, ciągów komunikacyjnych i otwartej przestrzeni	Nadzór małej, krytycznej strefy lub pojedynczego urządzenia
Typowe przeszkody	Drzewa, silosy, budynki, maszyny, ukształtowanie terenu	Pojazdy, słupy oświetleniowe, inne maszty i konstrukcje	Wzniesienia, roślinność, konstrukcje przemysłowe, duża odległość
Ryzyko zacienienia	Sezonowa roślinność i sąsiednie budynki	Słupy, zadaszenia, pobliskie obiekty i zalegające zabrudzenia	Brak regularnej kontroli panelu, roślinność lub ukształtowanie terenu
Montaż	Maszt poza trasą maszyn; czasem montaż na budynku	Maszt odporny na oddziaływanie ruchu i próby manipulacji	Konstrukcja upraszczająca serwis i zabezpieczająca złącza
Łączność	Most radiowy do budynku lub lokalny zapis	Most do infrastruktury parkingu, sieć przewodowa albo transmisja komórkowa	Łącze radiowe, komórkowe lub zapis lokalny zależnie od zasięgu
Autonomia	Dobierana do rozproszenia punktów i częstotliwości kontroli	Zależna od nocnego poboru kamery i dodatkowego oświetlenia	Zwykle traktowana priorytetowo ze względu na utrudniony serwis
Dostęp serwisowy	Często możliwy przy użyciu sprzętu gospodarstwa	Relatywnie prosty, ale może wymagać zabezpieczenia strefy ruchu	Ograniczony, kosztowny lub zależny od warunków dojazdu
Najczęstsze ryzyko	Błędna ocena linii widzenia i sezonowego zacienienia	Niedoszacowanie poboru nocnego i zbyt niski montaż anteny	Projektowanie na podstawie nominalnych Wh bez bilansu energii

Obudowa i sposób instalacji są równie ważne jak sama elektronika. Stopień IP opisuje ochronę przed wnikaniem pyłu i wody, natomiast klasy IK dotyczą odporności na uderzenia. Nie są to parametry zamienne. Przed ustaleniem konstrukcji warto sprawdzić, jak interpretować IP65 i IK10 w obudowach CCTV, a następnie potwierdzić parametry konkretnej kamery, szafy, dławnic i złączy.

Dobór komponentów według zmierzonych wymagań

Prawidłowy dobór nie zaczyna się od mocy panelu, lecz od tabeli odbiorników. Powinna ona obejmować kamerę, urządzenie radiowe, rejestrator lub pamięć lokalną, promiennik, grzałkę, przetwornicę i każdy element pomocniczy.

1. Zmierz rzeczywisty profil poboru

Nie wystarczy maksymalna moc podana na etykiecie. Trzeba ustalić pobór:

w dzień i w nocy,
przy włączonym oświetlaczu IR,
podczas transmisji i zapisu,
przy uruchamianiu urządzeń,
podczas pracy grzałek lub wentylatorów,
w trybach alarmowych i przy maksymalnym ruchu sieciowym.

Hipotetyczny przykład obliczeniowy, nie wynik testu: kamera pobiera średnio 8 W, dodatkowe urządzenie 2 W, a CPE295 pracuje przy udokumentowanym poborze pełnego obciążenia 6,5 W. Łączne założone obciążenie wynosi 16,5 W. W ciągu doby daje to 396 Wh przed uwzględnieniem strat. Przy czysto projektowym założeniu 15% strat zapotrzebowanie po stronie źródła wyniosłoby około 466 Wh na dobę.

Takiego wyniku nie wolno bezpośrednio porównywać z nominalną pojemnością akumulatora i na tej podstawie deklarować autonomii. Należy jeszcze uwzględnić dopuszczalny zakres rozładowania, temperaturę, sprawność toru zasilania oraz wymagany zapas.

Szczegółową metodę bilansowania przedstawia poradnik o tym, jak dobrać autonomiczny system solarny do CCTV.

2. Oddziel bilans energii od doboru interfejsów

Nawet wystarczająca energia nie zapewni kompatybilności. Należy potwierdzić:

napięcie wymagane przez każde urządzenie,
pobór ciągły i chwilowy,
sposób zasilania kamery oraz urządzeń sieciowych,
liczbę dostępnych wyjść,
wymagane zabezpieczenia,
przekroje, długości i spadki napięcia na przewodach,
zgodność polaryzacji i złączy,
limity napięcia, prądu i mocy PV regulatora,
dopuszczalne temperatury ładowania akumulatora.

CS12060 i CS400150 mają wyjścia DC 12 V, natomiast CPE295 obsługuje IEEE 802.3af/at lub wejście 9–48 V DC. Nie oznacza to, że te urządzenia tworzą zweryfikowany, bezpośrednio kompatybilny zestaw. Konieczne może być odpowiednie okablowanie, zabezpieczenie lub konwersja zasilania, co trzeba potwierdzić na podstawie aktualnych kart katalogowych i dostarczonej konfiguracji.

3. Policz wymaganą przepustowość

Dla każdego strumienia wideo należy zebrać docelowy bitrate, a następnie dodać narzut protokołów i ruch administracyjny. Trzeba też określić, czy obraz ma być przesyłany stale, tylko po detekcji, czy zapisywany lokalnie.

Nominalna szybkość radia nie jest równa przepustowości użytkowej. Wpływają na nią zakłócenia, szerokość kanału, poziom sygnału, ustawienie anten, przeszkody i liczba retransmisji. Pomiar terenowy powinien obejmować nie tylko test szybkości, ale również stabilność połączenia i opóźnienia podczas przesyłania obrazu.

4. Przygotuj wymagania do przekazania dostawcy lub instalatorowi

Kompletny dokument wejściowy powinien zawierać:

liczbę i modele planowanych kamer,
minimalne oraz maksymalne obciążenie każdego punktu,
dobowy profil zużycia energii,
oczekiwaną autonomię bez efektywnego ładowania,
zdjęcia miejsca i analizę zacienienia,
wysokość oraz sposób montażu,
długości przewodów i dopuszczalne spadki napięcia,
wymaganą przepustowość i schemat sieci,
odległość, widoczność optyczną i przewidywane przeszkody radiowe,
wymagania dotyczące zapisu lokalnego i zdalnego,
częstotliwość możliwych przeglądów,
kryteria odbioru systemu.

Plan konserwacji i kontroli odbiorczych

Instalację należy odebrać na podstawie mierzalnych kryteriów, a nie samego faktu pojawienia się obrazu. Krótki test w słoneczny dzień nie potwierdza autonomii, stabilności łącza ani działania przy pełnym obciążeniu nocnym.

Lista kontroli odbiorczych powinna obejmować:

sprawdzenie kierunku, kąta i braku trwałego zacienienia panelu,
pomiar napięcia i poboru w trybie dziennym oraz nocnym,
uruchomienie wszystkich planowanych odbiorników jednocześnie,
kontrolę spadków napięcia na końcach przewodów,
test jakości i stabilności łącza radiowego,
sprawdzenie obrazu w najtrudniejszych warunkach oświetleniowych,
weryfikację lokalnego zapisu po przerwaniu transmisji,
kontrolowane odłączenie ładowania w celu obserwacji pracy z akumulatora,
sprawdzenie szczelności dławnic, prowadzenia przewodów i odciążenia złączy,
ocenę dostępu serwisowego i ochrony mechanicznej,
potwierdzenie alarmów, monitoringu oraz procedury restartu.

Plan utrzymania powinien określać, kto i jak często kontroluje panel, mocowania, obudowę, przewody, stan połączeń oraz dane diagnostyczne. Po zmianach roślinności, przebudowie terenu lub instalacji nowych urządzeń radiowych warto ponownie sprawdzić zacienienie i jakość łącza.

Najczęstsze błędy to dobór na podstawie samych watów panelu, traktowanie nominalnych Wh jako w pełni dostępnej energii, pominięcie nocnego poboru kamery, brak testu linii widzenia oraz montaż urządzeń bez dostępu serwisowego. Dla gospodarstwa najważniejsza może być topologia wielu punktów, dla parkingu jakość obserwacji i ochrona mechaniczna, a dla odległego obiektu — autonomia oraz możliwość zdalnej diagnostyki.

Kolejnym krokiem jest zestawienie modeli Maxsol z własną liczbą portów, zmierzonym obciążeniem, odległością łącza, bilansem energii, warunkami środowiskowymi i wymaganiami zarządzania. CS12060, CS400150 i CPE295 należy traktować jako osobne przykłady komponentów zasilających lub sieciowych, a nie jako gotowy, przetestowany zestaw z kamerą.
