12 V, 24 V czy 48 V w zewnętrznej sieci PoE?

W zewnętrznej sieci PoE wyższe napięcie dystrybucyjne zwykle oznacza mniejszy prąd, mniejszy spadek napięcia i niższe straty w przewodach. Dlatego 24 V jest często rozsądnym kompromisem, a 48 V — lepszym wyborem dla długich tras lub większej mocy. Zasilanie 12 V pozostaje użyteczne na krótkich odcinkach i przy urządzeniach zaprojektowanych bezpośrednio do takiego zakresu.

Nie należy jednak wybierać systemu wyłącznie na podstawie napięcia nominalnego. Porównanie 12 V vs 24 V vs 48 V dla zewnętrznego zasilania PoE DC musi uwzględniać pełny zakres napięcia akumulatora, chwilowy spadek podczas rozruchu, limity przetwornic, rezystancję całej pętli kablowej oraz sposób zabezpieczenia każdego odgałęzienia.

Napięcie dystrybucji	Główna zaleta	Główne ograniczenie	Typowe zastosowanie projektowe
12 V DC	Prosta współpraca z odbiornikami 12 V	Wysoki prąd i duże spadki napięcia	Krótkie połączenia wewnątrz szafy lub blisko akumulatora
24 V DC	Dobry kompromis między stratami a kompatybilnością	Nadal wymaga sprawdzenia zakresu wejściowego urządzeń	Średnie odległości, systemy solarne i lokalne węzły sieciowe
48 V DC	Najmniejszy prąd przy tej samej mocy	Większe wymagania dotyczące zgodności urządzeń i aparatury DC	Dłuższe trasy, większe obciążenia i rozbudowane węzły PoE

Zmapuj źródła, odbiorniki i zakresy napięcia

Pierwszym krokiem powinien być schemat energetyczny, a nie wybór przekroju kabla. Trzeba wskazać każde źródło, zabezpieczenie, złącze, przetwornicę i odbiornik od panelu oraz akumulatora aż do kamery, punktu dostępowego lub mostu radiowego.

Dla każdego elementu zapisz co najmniej:

minimalne i maksymalne dopuszczalne napięcie wejściowe;
napięcie znamionowe;
maksymalny pobór mocy i przewidywany prąd rozruchowy;
napięcie wyjściowe oraz limit prądu przetwornicy;
sprawność przy planowanym obciążeniu, jeżeli została udokumentowana;
polaryzację, układ styków i rodzaj interfejsu PoE;
zachowanie po zaniku napięcia i sposób ponownego uruchomienia;
temperaturę pracy przewidzianą dla miejsca montażu.

Napięcie znamionowe akumulatora nie opisuje całego zakresu jego pracy. Napięcie będzie inne podczas ładowania, przy częściowym rozładowaniu, pod dużym obciążeniem i przy zadziałaniu zabezpieczenia. Dolna granica pracy całego węzła musi pozostać wyższa niż minimalne napięcie wejściowe kolejnego urządzenia — również po uwzględnieniu strat w przewodach.

Przykładem źródła 12 V jest system solarny Maxsol CS12060 z akumulatorem 12,8 V 60 Ah. Udokumentowana konfiguracja obejmuje panel monokrystaliczny 120 W, akumulator LiFePO4 o energii nominalnej 768 Wh, kontroler MPPT i trzy wyjścia DC 12 V; RS485 jest opcjonalne. Wartość 768 Wh nie jest jednak energią w całości dostępną dla odbiorników i nie stanowi gwarancji określonego czasu pracy. Należy sprawdzić aktualne limity napięcia, prądu i mocy wejścia PV, temperatury ładowania oraz działanie zabezpieczeń. Szersze omówienie chemii akumulatora znajduje się w poradniku o zaletach LiFePO4 w solarnych systemach monitoringu.

Po stronie odbiorników trzeba zsumować nie tylko kamery. Budżet obejmuje również przełącznik, przetwornice, radio, grzałki, wentylatory, oświetlacze podczerwieni i straty konwersji. Pomocna będzie osobna procedura obliczania budżetu mocy PoE dla kamer.

Jako przykład bardziej rozbudowanego węzła zarządzalny przemysłowy przełącznik PoE Maxsol IOT2802SFG-S ma osiem portów Gigabit PoE, dwa porty SFP, budżet PoE 120 W, obsługę 90 W BT oraz monitorowanie PV i akumulatora. Udokumentowany zakres wejść PV i akumulatora wynosi DC 22–29,2 V, a porty 3–4 można konfigurować dla PoE 24 V lub 48 V. Trzeba potwierdzić rzeczywisty przydział portów, limity ładowania oraz zgodność akumulatora. Zestaw z akumulatorem 12,8 V nie jest bezpośrednio zgodnym źródłem dla tego zakresu wejściowego.

Te produkty są przykładami doboru, a nie potwierdzonym, przetestowanym kompletem.

Uwzględnij spadek przy rozruchu i limity przetwornic

Najbardziej wymagający moment nie zawsze występuje podczas ustalonej pracy. Po przywróceniu zasilania jednocześnie mogą uruchamiać się przełącznik, kilka kamer, oświetlacze IR, grzałki oraz łącza radiowe. Powoduje to krótkotrwały wzrost prądu i spadek napięcia na akumulatorze, kablach, bezpiecznikach i złączach.

Dla przetwornicy istotne są przynajmniej cztery parametry:

minimalne napięcie potrzebne do uruchomienia;
minimalne napięcie pozwalające utrzymać pracę;
maksymalna moc ciągła w wymaganym wariancie konwersji;
zachowanie po przeciążeniu lub zadziałaniu ochrony podnapięciowej.

Przetwornica może rozpocząć cykl: start, wzrost prądu, spadek napięcia, wyłączenie i ponowny start. Taki „oscylujący” węzeł może działać poprawnie bez obciążenia, a zawodzić dopiero przy nocnym włączeniu IR albo podczas zimnego rozruchu całej instalacji.

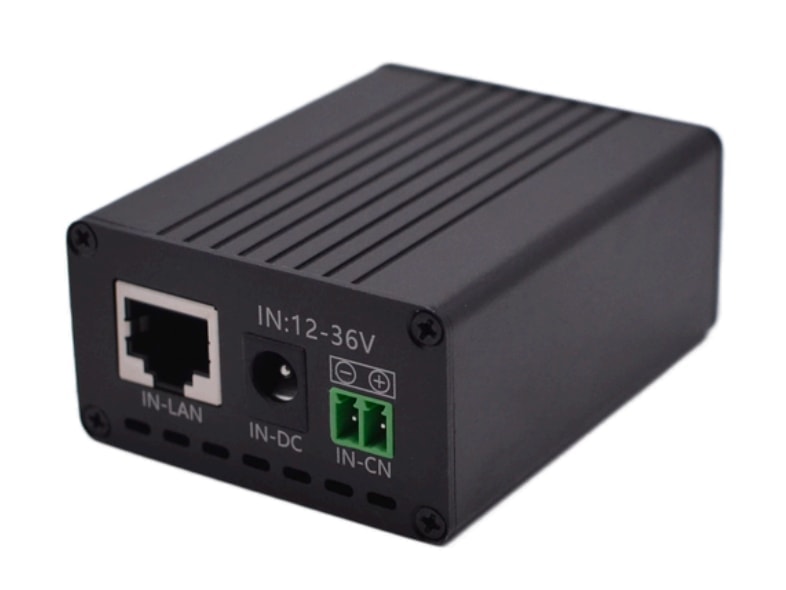

Przetwornica Maxsol POE24V DC–PoE przyjmuje DC 12–36 V i zapewnia regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz LCD napięcia. Dla konwersji z 12 V na 48 V udokumentowane obciążenie ciągłe wynosi maksymalnie 30 W. Sprawność do 94% jest wartością maksymalną, a nie właściwym założeniem projektowym dla każdego napięcia i obciążenia.

Samo ustawienie 48 V na wyjściu nie potwierdza zgodności z dowolnym urządzeniem PoE. Nie ustalono tu obsługi detekcji ani negocjacji urządzenia zasilanego, dlatego przed połączeniem należy potwierdzić napięcie, polaryzację, pinout i wymagany protokół.

Bezpieczny margines napięcia powinien być wyznaczany dla najniższego dopuszczalnego stanu akumulatora, największego jednoczesnego obciążenia i najwyższej przewidywanej rezystancji przewodów. Nie wystarczy porównać napięcia „na biegu jałowym” z wartością wydrukowaną na przetwornicy.

Oblicz spadek napięcia dla całej pętli przewodów

Prąd płynie do odbiornika i wraca do źródła. W obliczeniach trzeba więc używać rezystancji całej pętli, a nie wyłącznie długości jednego odcinka.

Podstawowe zależności są następujące:

rezystancja pętli: R = ρ × (2 × L) / A;
spadek napięcia: ΔV = I × R;
strata mocy w przewodzie: Pstraty = I² × R.

Gdzie:

ρ oznacza rezystywność materiału przewodnika;
L to długość trasy w jedną stronę;
A to pole przekroju żyły;
I to prąd płynący w danym odcinku.

Hipotetyczny przykład obliczeniowy

Poniższe wartości są wyłącznie założeniami ilustracyjnymi, a nie wynikiem pomiaru produktu:

obciążenie po stronie odbiornika: 60 W;
założona sprawność konwersji: 90%;
długość przewodu: 30 m w jedną stronę;
miedziana żyła o przekroju 2,5 mm²;
orientacyjna rezystywność miedzi: 0,0175 Ω·mm²/m przy 20°C;
pominięto dodatkową rezystancję złączy, bezpieczników i styków.

Rezystancja pętli wynosi w tym uproszczeniu:

R = 0,0175 × 60 / 2,5 = 0,42 Ω

Moc pobierana przed przetwornicą wynosi:

60 W / 0,90 = 66,7 W

Napięcie źródła	Prąd obliczeniowy	Spadek na pętli 0,42 Ω	Strata w przewodzie
12 V	5,56 A	2,34 V	13,0 W
24 V	2,78 A	1,17 V	3,25 W
48 V	1,39 A	0,58 V	0,81 W

Przykład pokazuje, dlaczego dystrybucja 12 V staje się problematyczna na większych odległościach. Przy tej samej mocy podwojenie napięcia w przybliżeniu zmniejsza prąd o połowę, a straty I²R około czterokrotnie.

Jest to jednak obliczenie pierwszego przybliżenia. Odbiornik o charakterystyce stałej mocy będzie pobierał większy prąd, gdy napięcie na jego wejściu spadnie, co może dalej zwiększać straty. Rezystancja przewodów rośnie również wraz z temperaturą. W rzeczywistym projekcie trzeba doliczyć:

rezystancję zacisków, złączy i opraw bezpiecznikowych;
wpływ temperatury przewodów;
tolerancje napięcia źródła;
prąd rozruchowy;
wspólne odcinki zasilające kilka gałęzi;
spadek napięcia wewnątrz zabezpieczeń i rozłączników.

Częstym błędem jest policzenie osobno każdej kamery, ale pominięcie wspólnego przewodu między akumulatorem a przełącznikiem. To właśnie ten odcinek może przenosić sumę prądów wszystkich portów.

Dobierz zabezpieczenia gałęzi i odłączanie serwisowe

Zabezpieczenie nadprądowe chroni przede wszystkim przewód oraz instalację przed skutkami zwarcia. Nie powinno być dobierane wyłącznie do znamionowego poboru urządzenia.

Każde odgałęzienie należy ocenić pod względem:

dopuszczalnego prądu przewodu w warunkach montażu;
największego prądu roboczego i rozruchowego;
charakterystyki czasowo-prądowej zabezpieczenia;
zdolności wyłączania prądu zwarciowego DC;
napięcia znamionowego aparatury;
wpływu temperatury wewnątrz obudowy;
selektywności względem zabezpieczenia głównego.

Bezpiecznik przy samym odbiorniku nie chroni długiego przewodu przed zwarciem występującym wcześniej. Zabezpieczenie powinno znajdować się możliwie blisko źródła energii dla chronionego odcinka, a poszczególne gałęzie powinny być rozdzielone tak, aby awaria kamery lub przetwornicy nie wyłączała bez potrzeby całego węzła.

Instalacja powinna też mieć czytelny rozłącznik serwisowy DC. Sposób rozłączania biegunów zależy od architektury uziemienia, urządzeń i wymagań danego projektu. Należy stosować aparaturę przeznaczoną do prądu stałego oraz potwierdzić jej napięcie, prąd i układ biegunów. Nie wolno zakładać, że rozłącznik lub bezpiecznik przeznaczony dla AC zachowa się tak samo w obwodzie DC.

Dobrą praktyką eksploatacyjną jest opisanie:

źródła i napięcia nominalnego;
każdej gałęzi oraz jej zabezpieczenia;
polaryzacji;
punktów odłączania PV, akumulatora i odbiorników;
kolejności bezpiecznego wyłączenia i ponownego uruchomienia.

Konkretne wartości oraz sposób wykonania muszą wynikać z dokumentacji urządzeń, oceny zwarciowej i wymagań obowiązujących dla danej instalacji.

Zarządzaj temperaturą, wilgocią i połączeniami wyrównawczymi

Szczelna obudowa nie rozwiązuje automatycznie problemów środowiskowych. Promieniowanie słoneczne, straty przetwornic i przełącznika oraz ograniczony przepływ powietrza mogą spowodować, że wewnątrz szafy będzie znacznie cieplej niż na zewnątrz.

Wyższa temperatura może:

zmniejszyć dopuszczalne obciążenie urządzeń;
zwiększyć rezystancję przewodów;
wpłynąć na ładowanie akumulatora;
przyspieszyć zadziałanie ochrony termicznej;
skrócić margines między normalną pracą a przeciążeniem.

Bilans cieplny powinien obejmować nie tylko moc odbiorników, lecz także straty przetwornic, kontrolera, przełącznika i przewodów. Trzeba sprawdzić aktualne instrukcje dotyczące odstępów montażowych, chłodzenia oraz dopuszczalnych temperatur ładowania akumulatora.

Wilgoć może pojawić się w wyniku kondensacji nawet w obudowie bez bezpośredniego przecieku. W projekcie warto uwzględnić odpowiednie przepusty, prowadzenie kabli ograniczające spływanie wody, odprowadzanie kondensatu oraz rozmieszczenie elementów z dala od miejsc, w których może gromadzić się wilgoć.

Połączenia wyrównawcze i ochrona przepięciowa powinny tworzyć świadomy, spójny układ. Metalowa obudowa, konstrukcja wsporcza, ograniczniki przepięć i ekranowane przewody wymagają właściwej drogi odprowadzania energii. Nie należy samodzielnie łączyć bieguna ujemnego DC z obudową tylko dlatego, że oba punkty wydają się mieć potencjał odniesienia. Takie połączenie musi wynikać z zaprojektowanego układu uziemienia i zaleceń producentów.

Przewody ochronne oraz połączenia ograniczników powinny być możliwie krótkie i prowadzone bez zbędnych pętli. Dokładny sposób wykonania należy dopasować do urządzeń, konstrukcji obiektu i wymagań konkretnej instalacji.

Przetestuj najniższe napięcie i powrót do pracy

Odbiór instalacji nie powinien ograniczać się do potwierdzenia, że kamery działają przy naładowanym akumulatorze i otwartej obudowie. Potrzebne są pomiary wykonane w warunkach możliwie zbliżonych do najtrudniejszego przewidywanego stanu pracy.

Próba	Co zmierzyć	Czego szukać
Jednoczesny rozruch	Napięcie przy źródle i wejściu przetwornicy	Chwilowego zejścia poniżej progu startu
Pełne obciążenie PoE	Prąd gałęzi i napięcia na obu końcach kabla	Nadmiernego spadku oraz przegrzewania
Włączenie IR, grzałek lub radia	Minimalne napięcie i czas stabilizacji	Restartów albo cyklicznego załączania
Praca przy obniżonym napięciu źródła	Napięcie wejściowe każdego urządzenia	Utraty marginesu do wartości minimalnej
Zanik i powrót zasilania	Kolejność startu urządzeń i czas odzyskania sieci	Zawieszenia portów lub braku automatycznego powrotu
Praca w zamkniętej obudowie	Temperaturę przy urządzeniach i zaciskach	Lokalnych gorących punktów
Test pojedynczej awarii	Reakcję zabezpieczeń poszczególnych gałęzi	Wyłączenia większej części systemu niż konieczne

Podczas odbioru warto zapisać:

napięcie akumulatora bez obciążenia i pod obciążeniem;
napięcie na początku i końcu każdej ważnej trasy;
prąd każdej gałęzi;
napięcia wejściowe i wyjściowe przetwornic;
temperaturę wewnątrz obudowy;
konfigurację portów PoE;
wersję konfiguracji urządzeń zarządzalnych;
wynik testu zaniku i automatycznego powrotu zasilania.

Pomiary należy wykonywać w punktach, które pozwalają rozdzielić spadek na kablu od spadku na zabezpieczeniu albo złączu. Sam odczyt napięcia z jednego wyświetlacza nie wystarcza do znalezienia słabego styku.

Jak praktycznie wybrać 12 V, 24 V lub 48 V?

Wybierz 12 V, gdy trasy są krótkie, obciążenie niewielkie, a wszystkie elementy mają potwierdzoną pracę w rzeczywistym zakresie napięcia źródła. Szczególnie dokładnie policz prąd i spadek na wspólnym przewodzie z akumulatora.

Rozważ 24 V, gdy potrzebujesz ograniczyć straty bez przechodzenia na 48 V w całej instalacji. To często praktyczny poziom dla lokalnego węzła solarnego, ale oznaczenie „24 V” na dwóch urządzeniach nie gwarantuje zgodności ich pełnych zakresów pracy.

Wybierz 48 V, gdy ważne są dłuższe odległości lub większa moc. Nadal trzeba zweryfikować napięcie maksymalne, minimalne, polaryzację, aparaturę zabezpieczającą i sposób realizacji PoE. Napięcie 48 V DC nie jest samo w sobie potwierdzeniem zgodności z urządzeniem PoE.

Najczęstsze błędy to projektowanie według napięcia nominalnego, pomijanie przewodu powrotnego, przyjmowanie sprawności maksymalnej jako gwarantowanej, sumowanie wyłącznie mocy kamer oraz łączenie urządzeń o pozornie podobnych oznaczeniach bez porównania pełnych zakresów wejściowych.

Na koniec porównaj wskazane modele Maxsol z wymaganą liczbą portów, mocą ciągłą i rozruchową, długością przewodów, warunkami środowiskowymi oraz potrzebami zarządzania. Dobór zakończ dopiero po sprawdzeniu aktualnych kart katalogowych, zakresów napięcia, konfiguracji portów i wyników pomiarów najgorszego przypadku.
