Sieć zasilana solarnie 24/7 w odległej lokalizacji

Jak zaprojektować sieć zasilaną solarnie 24/7 w odległej lokalizacji: bilans energii, akumulator, PoE, radiolinia, monitoring, odbiór i utrzymanie.

Autor Maxsol Team

Sieć zasilana solarnie 24/7 w odległej lokalizacji

Sieć działająca przez całą dobę poza zasięgiem sieci energetycznej wymaga czegoś więcej niż dobrania panelu i akumulatora do sumy mocy urządzeń. Trzeba zaprojektować kompletny system: odbiorniki, straty, rezerwę energii na najgorszy okres, możliwość doładowania akumulatora, priorytety PoE, łącze radiowe, monitoring oraz kontrolowany powrót do pracy po głębokim rozładowaniu.

Ciągłość działania należy traktować jako cel projektowy i plan operacyjny, a nie cechę pojedynczego produktu. Sieć solarna 24/7 w zdalnej lokalizacji będzie tak niezawodna, jak jej najsłabszy element — od źle policzonego poboru nocnego po brak dostępu serwisowego po opadach śniegu.

Zdefiniuj usługi sieciowe i cel dostępności

Najpierw należy ustalić, jakie usługi muszą być dostępne bez przerwy, a które można czasowo ograniczyć. Dopiero potem można wymiarować źródło energii i urządzenia sieciowe.

Dla zdalnego punktu monitoringu lista usług może obejmować:

  • kamery rejestrujące całodobowo;
  • kamery uruchamiające dodatkowe funkcje tylko po wykryciu zdarzenia;
  • rejestrator lub urządzenie brzegowe;
  • przemysłowy przełącznik PoE;
  • radiolinię albo punkt dostępowy;
  • modem operatora;
  • czujniki otwarcia szafy, temperatury lub zalania;
  • oświetlenie serwisowe;
  • grzałkę, wentylator albo inne wyposażenie szafy;
  • zdalny sterownik zasilania.

„Praca 24/7” nie jest jeszcze mierzalnym wymaganiem. Dokument projektowy powinien wskazywać co najmniej:

  1. które urządzenia są krytyczne;
  2. jak długo system ma działać bez produkcji PV;
  3. jakie funkcje wolno wyłączyć przy niskim stanie akumulatora;
  4. jaki minimalny poziom usług musi pozostać dostępny;
  5. w jakiej kolejności urządzenia mają wracać do pracy;
  6. jak szybko personel powinien otrzymać alarm;
  7. w jakich warunkach konieczna jest interwencja na miejscu.

Przykładowo kamera nadzorująca wjazd i łącze telemetryczne mogą należeć do poziomu krytycznego, podczas gdy dodatkowa kamera obserwacyjna, oświetlenie lub lokalny hotspot mogą zostać odłączone wcześniej. Takie rozróżnienie często daje większą odporność niż samo zwiększanie pojemności akumulatora.

Nie należy deklarować uniwersalnej dostępności bez odniesienia do lokalnych warunków, profilu obciążenia i procedur utrzymania. W Polsce szczególnej uwagi wymaga okres o małym uzysku słonecznym, niskiej temperaturze i możliwym zaleganiu śniegu. Obliczenia powinny opierać się na danych dla konkretnej lokalizacji, orientacji paneli i zacienienia, a nie na średniej rocznej.

Zinwentaryzuj obciążenia ciągłe, okresowe i rozruchowe

Poprawny bilans energetyczny powstaje na podstawie pomiaru lub wiarygodnych danych dla rzeczywistego trybu pracy. Sama moc znamionowa urządzenia nie mówi jeszcze, ile energii zużyje ono w ciągu doby.

Odbiorniki warto podzielić na trzy grupy:

Rodzaj obciążenia Typowe zachowanie Znaczenie dla projektu
Ciągłe Działa przez 24 godziny Wyznacza podstawowe zużycie dobowe
Okresowe Włącza się według harmonogramu lub zdarzenia Wymaga założenia realistycznego czasu pracy
Rozruchowe lub szczytowe Chwilowo pobiera więcej mocy Wpływa na dobór przetwornic, przewodów i zabezpieczeń

Do obciążeń ciągłych zwykle należą przełącznik, podstawowe radio, modem i część kamer. Obciążeniem okresowym może być promiennik podczerwieni, grzałka, wentylator lub dodatkowy nadajnik. Skok poboru może wystąpić podczas startu urządzenia, włączenia funkcji nocnych albo jednoczesnego uruchamiania wielu portów PoE.

Dla każdego odbiornika należy zapisać:

  • napięcie wejściowe;
  • typowe i maksymalne zużycie;
  • czas pracy w ciągu doby;
  • sposób zasilania;
  • wymagany standard i napięcie PoE;
  • straty na przewodzie lub konwerterze;
  • zachowanie przy spadku napięcia;
  • pobór podczas rozruchu;
  • priorytet operacyjny.

Dobowe zapotrzebowanie odbiornika można wstępnie obliczyć:

Energia dobowa [Wh] = moc [W] × czas pracy [h]

Jeżeli urządzenie pobiera różną moc w dzień i w nocy, oba okresy należy policzyć osobno. Do wyniku trzeba dodać zużycie własne przełącznika, kontrolera, konwerterów i urządzeń monitorujących.

Moc odbiorników a energia dostarczona przez akumulator

Nie wolno utożsamiać sumy energii pobieranej przez urządzenia z energią, którą wystarczy nominalnie zgromadzić w akumulatorze. Między źródłem a odbiornikiem występują straty na:

  • regulatorze ładowania;
  • przewodach i połączeniach;
  • konwersji napięcia;
  • przełączniku PoE;
  • zasilaniu urządzeń końcowych;
  • pracy w niekorzystnej temperaturze;
  • zużyciu własnym elektroniki.

Jeżeli jest to możliwe, warto utrzymać jedną spójną architekturę DC i ograniczyć liczbę konwersji. Każdy dodatkowy etap, na przykład DC–AC, a następnie AC–DC, zwiększa straty oraz liczbę możliwych punktów awarii.

Błędy związane z pomijaniem odbiorników pomocniczych, strat i sezonowości opisuje również przewodnik o typowych błędach w projektowaniu autonomicznego zasilania solarnego.

Dobierz magazyn energii, panele i zdolność do odtworzenia zapasu

System należy wymiarować dla uzgodnionego scenariusza najgorszego miesiąca, nie dla korzystnego dnia letniego. Ważne są trzy osobne wielkości:

  1. dobowe zużycie energii;
  2. użyteczna energia dostępna z akumulatora;
  3. nadwyżka PV pozwalająca jednocześnie zasilać sieć i odtworzyć zapas.

Energia nominalna nie jest energią użytecznie dostarczoną

Pojemność nominalna akumulatora opisuje energię zapisaną w określonych warunkach. Nie oznacza, że całość można bezpiecznie dostarczyć do urządzeń.

Uproszczony zapis ma postać:

Energia użyteczna = energia nominalna × dopuszczalny zakres rozładowania × współczynnik temperaturowy × sprawność toru zasilania

Współczynników nie należy przyjmować automatycznie. Trzeba potwierdzić warunki pracy akumulatora, ustawienia BMS, limity regulatora, temperaturę wewnątrz obudowy oraz sprawność konkretnej architektury.

Jako przykład klasy urządzeń można przeanalizować system solarny Maxsol CS400150. Udokumentowana konfiguracja obejmuje dwa moduły 200 W, akumulator LiFePO4 12,8 V 150 Ah o nominalnej energii 1920 Wh, sterowanie MPPT i cztery wyjścia DC 12 V. Wartości te nie odpowiadają automatycznie czasowi podtrzymania: należy odjąć rezerwy, straty i ograniczenia wynikające z temperatury oraz profilu obciążenia.

Autonomia i ładowanie po okresie bez słońca

Akumulator powinien pokrywać ustalony okres autonomii, ale to dopiero połowa zadania. Po kilku słabych dniach instalacja musi zasilać bieżące odbiorniki i jednocześnie uzupełniać deficyt.

Bilans odzyskiwania można opisać następująco:

Energia PV na dobę − bieżące zużycie sieci − straty = energia dostępna do ładowania

Jeżeli niemal cała produkcja PV jest zużywana na bieżąco, akumulator może pozostawać chronicznie niedoładowany. Duży magazyn bez odpowiedniej mocy ładowania tylko wydłuży czas potrzebny do odzyskania rezerwy.

Przy doborze paneli należy uwzględnić:

  • dane o nasłonecznieniu dla lokalizacji i najgorszego okresu projektowego;
  • kierunek i kąt montażu;
  • zacienienie w różnych porach dnia;
  • zabrudzenie, śnieg i dostęp do czyszczenia;
  • limity napięciowe i prądowe regulatora MPPT;
  • temperaturę modułów i akumulatora;
  • wymagany czas odtworzenia rezerwy;
  • margines na starzenie i zmiany konfiguracji.

Nie należy zwiększać liczby modułów bez sprawdzenia maksymalnego napięcia obwodu otwartego, prądu wejściowego i dopuszczalnej mocy kontrolera.

Zaprojektuj PoE, łącze radiowe i priorytety odbiorników

Warstwa sieciowa powinna wspierać zarządzanie energią, a nie tylko przekazywać dane. Zarządzalny przełącznik PoE może ułatwić odłączanie mniej ważnych portów, zdalne ponowne uruchamianie urządzeń oraz diagnostykę.

Podczas wyboru przełącznika należy porównać:

  • liczbę portów miedzianych i optycznych;
  • łączny budżet PoE;
  • maksymalną moc na port;
  • standardy wymagane przez urządzenia końcowe;
  • napięcie wejściowe przełącznika;
  • pobór własny;
  • możliwość zarządzania portami;
  • interfejsy uplink;
  • monitoring źródła PV i akumulatora;
  • dopuszczalne warunki środowiskowe;
  • sposób montażu i ochronę przepięciową.

Zarządzalny solarny przełącznik przemysłowy Maxsol IOT2802SFG-S dokumentuje osiem gigabitowych portów PoE, dwa porty SFP, budżet PoE 120 W, obsługę 90W BT, monitoring PV i akumulatora oraz konfigurowalne PoE 24 V lub 48 V na portach 3–4. Jego wejścia PV i akumulatora wymagają DC 22–29,2 V.

Ma to istotne znaczenie dla zgodności architektury: zestaw z akumulatorem 12,8 V, taki jak opisany wcześniej CS400150, nie jest bezpośrednio zgodnym źródłem wejściowym dla urządzenia wymagającego DC 22–29,2 V. Oba produkty należy traktować jako przykłady alternatywnych architektur, a nie jako zatwierdzony zestaw. Przed zakupem trzeba sprawdzić wszystkie napięcia, interfejsy, limity kontrolera i sposób konwersji energii. Więcej kryteriów zawiera przewodnik po solarnych przełącznikach PoE dla zdalnych sieci kamer IP.

Ustal poziomy odłączania obciążeń

Praktyczny podział może obejmować:

  • Poziom 1 — krytyczny: telemetria, podstawowe łącze i najważniejsza kamera;
  • Poziom 2 — operacyjny: pozostałe kamery i dodatkowa transmisja;
  • Poziom 3 — opcjonalny: oświetlenie, hotspot, urządzenia pomocnicze;
  • Poziom 4 — serwisowy: odbiorniki używane wyłącznie podczas wizyty technika.

Progi odłączania powinny uwzględniać napięcie, stan naładowania, trend zużycia i jakość ładowania. Pojedynczy chwilowy odczyt napięcia może być niewystarczający, zwłaszcza podczas zmian obciążenia.

Dobierz łącze radiowe na podstawie warunków trasy

Radiolinia wymaga widoczności, odpowiedniej strefy Fresnela, stabilnego montażu i analizy zakłóceń. Podawany przez producenta dystans nie zastępuje projektu radiowego.

Przykładem urządzenia do oceny jest bezprzewodowy most CPE Maxsol CPE295 5,8 GHz, który ma kierunkową antenę MIMO 2×2 14 dBi, jeden port Gigabit LAN i pobór 6,5 W przy pełnym obciążeniu. Przy projektowaniu trzeba jednak osobno zweryfikować profil terenu, przeszkody, sposób montażu, lokalne zakłócenia, konfigurację radiową oraz zgodność z pozostałymi interfejsami.

W bilansie energii należy uwzględnić oba końce mostu radiowego, jeżeli oba są zasilane z autonomicznych systemów.

Monitoruj energię, awarie i kontrolowany powrót do pracy

Zdalna instalacja bez telemetrii może działać pozornie poprawnie aż do całkowitego wyłączenia. Monitoring powinien pokazywać nie tylko stan „online/offline”, ale również przyczynę pogarszania się bilansu energetycznego.

Warto rejestrować:

  • napięcie i, jeśli dostępne, stan naładowania akumulatora;
  • prąd ładowania i rozładowania;
  • napięcie oraz produkcję PV;
  • moc odbiorników;
  • stan portów PoE;
  • temperaturę w szafie i przy akumulatorze;
  • restarty urządzeń;
  • utratę łącza radiowego;
  • otwarcie obudowy;
  • kolejne przekroczenia progów alarmowych.

Alarm „niski stan akumulatora” powinien pojawić się przed odłączeniem urządzeń, aby pozostał czas na ocenę sytuacji. Jeszcze bardziej użyteczny jest alarm trendu, na przykład informacja, że przez kilka kolejnych cykli dobowych magazyn nie odzyskuje oczekiwanego poziomu energii.

Zaplanuj sekwencję wyłączania i restartu

Po głębokim rozładowaniu nie należy włączać wszystkich odbiorników równocześnie. Powoduje to skok mocy i może ponownie obniżyć napięcie, zanim ładowanie stanie się stabilne.

Przykładowa kolejność powrotu do pracy:

  1. kontroler energii i system monitoringu;
  2. podstawowy przełącznik;
  3. urządzenie zapewniające łączność zdalną;
  4. najważniejsza kamera lub czujnik;
  5. pozostałe urządzenia krytyczne;
  6. odbiorniki drugorzędne po przekroczeniu wyższego progu naładowania;
  7. funkcje opcjonalne dopiero po odbudowaniu rezerwy.

Należy także sprawdzić zachowanie systemu przy częstych przejściach przez próg włączenia. Bez histerezy i opóźnień może powstać pętla: uruchomienie urządzeń, spadek napięcia, wyłączenie i kolejny restart.

Przetestuj odbiór i przygotuj utrzymanie zdalnego obiektu

Test odbiorczy powinien potwierdzać działanie całego rozwiązania, a nie tylko obecność napięcia na wyjściu. Warto przeprowadzić testy przed montażem, po instalacji oraz po pierwszym okresie pracy w warunkach docelowych.

Minimalny zakres odbioru obejmuje:

  • weryfikację polaryzacji, napięć i zabezpieczeń;
  • pomiar poboru w trybie dziennym, nocnym i maksymalnym;
  • sprawdzenie budżetu PoE;
  • test każdego portu i łącza uplink;
  • próbę utraty produkcji PV;
  • kontrolowane obniżenie poziomu energii;
  • sprawdzenie progów alarmowych i odłączania;
  • test kolejności restartu;
  • potwierdzenie zdalnego dostępu;
  • kontrolę ustawienia i stabilności radiolinii;
  • zapis konfiguracji i oznaczenie przewodów.

Hipotetyczny test najgorszego miesiąca

Test nie musi czekać na rzeczywisty najgorszy miesiąc. Można przygotować konserwatywny scenariusz oparty na zatwierdzonych danych projektowych dla konkretnej lokalizacji.

Przykładowa procedura:

  1. Ustalić prognozowane dobowe zużycie wszystkich odbiorników dla najtrudniejszego trybu pracy.
  2. Przyjąć uzgodniony, lokalny uzysk PV dla najgorszego okresu — bez korzystania ze średniej rocznej.
  3. Ustawić początkowy poziom energii zgodny z procedurą eksploatacyjną.
  4. Zasymulować wymagany okres ograniczonej albo zerowej produkcji.
  5. Sprawdzić, czy funkcje krytyczne pozostają aktywne, a mniej ważne odbiorniki są odłączane zgodnie z planem.
  6. Przywrócić ograniczoną produkcję odpowiadającą scenariuszowi projektowemu.
  7. Potwierdzić, że system zasila bieżące obciążenie i odtwarza rezerwę w zaakceptowanym czasie.
  8. Zweryfikować alarmy, historię zdarzeń i kontrolowaną sekwencję restartu.

Kryteria zaliczenia należy zdefiniować przed testem. Nie powinny opierać się wyłącznie na tym, że „sieć nie wyłączyła się”, lecz również na utrzymaniu usług krytycznych, braku niekontrolowanych restartów i odzyskaniu zapasu energii.

Dostęp serwisowy, części zapasowe i dokumentacja

Odległa lokalizacja zwiększa koszt nawet drobnej awarii. Dlatego projekt powinien przewidywać:

  • bezpieczny dostęp do szafy, paneli i anten;
  • możliwość oczyszczenia modułów;
  • wymianę zabezpieczeń i urządzeń bez przebudowy instalacji;
  • zapas odpowiednich bezpieczników, ochronników i złączy;
  • oznaczone przewody oraz aktualny schemat;
  • kopię konfiguracji przełącznika i urządzeń radiowych;
  • procedurę awaryjnego zasilenia lub lokalnego restartu;
  • harmonogram kontroli mocowań, uszczelnień i połączeń;
  • rejestr zmian konfiguracji i pomiarów.

Lista części zapasowych powinna wynikać z czasu potrzebnego na dotarcie do obiektu i wpływu awarii danego elementu. Nie zawsze opłaca się przechowywać kompletny drugi system, ale krytyczne i łatwo wymienne podzespoły powinny być dostępne zgodnie z planem utrzymania.

Najważniejsze kryteria wyboru rozwiązania

Przed zatwierdzeniem architektury warto odpowiedzieć na sześć pytań:

  1. Obciążenie: ile energii sieć rzeczywiście zużywa w dzień, w nocy i przy rozruchu?
  2. Autonomia: jak długo muszą działać usługi krytyczne bez produkcji PV?
  3. Odtworzenie rezerwy: czy panele mogą jednocześnie zasilać odbiorniki i doładować akumulator?
  4. Zgodność elektryczna: czy napięcia akumulatora, PV, kontrolera, przełącznika i PoE są zgodne bez nieplanowanych konwerterów?
  5. Łączność: czy trasa radiowa została sprawdzona pod względem widoczności, strefy Fresnela i zakłóceń?
  6. Eksploatacja: kto otrzyma alarm, jakie obciążenia zostaną odłączone i jak będzie wyglądać interwencja?

Następnym krokiem może być porównanie podlinkowanych modeli Maxsol z wymaganą liczbą portów, rzeczywistym obciążeniem, odległością łącza, napięciem zasilania, warunkami środowiskowymi i zakresem zarządzania. Przed połączeniem elementów trzeba potwierdzić wszystkie interfejsy, limity kontrolerów oraz warunki radiowe — przedstawione produkty są przykładami różnych architektur, a nie automatycznie zgodnym zestawem.

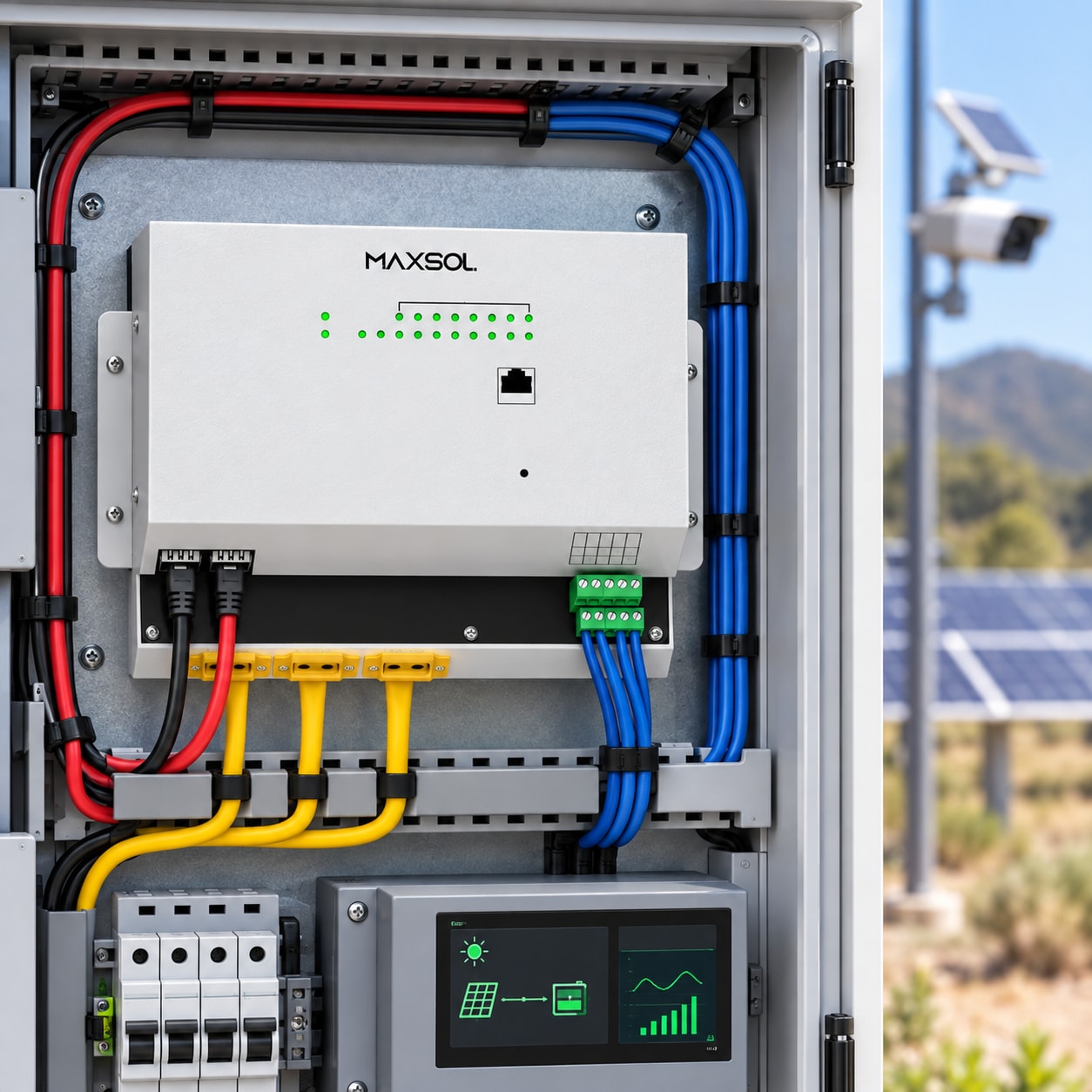

Zarządzalny przemysłowy przełącznik PoE Maxsol IOT2802SFG-S do instalacji solarnych
