Błędy projektowania zasilania solarnego off-grid

Najczęstsze błędy projektowania systemu solarnego off-grid nie wynikają z jednego źle dobranego elementu, lecz z niespójności całego toru energetycznego. Panel może mieć wystarczającą moc nominalną, a mimo to nie odtwarzać energii zużywanej nocą. Akumulator może wyglądać na duży w amperogodzinach, ale nie zapewniać wymaganej energii po uwzględnieniu napięcia, strat i rezerwy.

Diagnostykę warto więc prowadzić od objawu do pomiaru: ustalić, kiedy następuje awaria, zmierzyć pobór energii w pełnym cyklu pracy, sprawdzić napięcia i prądy w krytycznych punktach, a dopiero potem zmieniać panel, akumulator, MPPT lub konwerter PoE. Poniższe scenariusze są hipotetyczne i nie stanowią diagnozy konkretnej instalacji.

Objaw	Prawdopodobna przyczyna	Co zmierzyć lub sprawdzić	Typowa korekta projektu
Wyłączenie systemu tuż przed świtem	Za mała użyteczna energia akumulatora, niedoszacowane obciążenie nocne albo zbyt wczesne odcięcie napięciowe	Energia pobrana od zachodu do wschodu, minimalne napięcie akumulatora, próg odłączenia odbiorników	Zwiększyć użyteczny zapas energii, ograniczyć nocne obciążenie lub skorygować progi zgodnie z dokumentacją urządzeń
Powtarzające się restarty kamery, radia lub przełącznika PoE	Spadek napięcia, przeciążenie konwertera, prąd rozruchowy albo niezgodność PoE	Napięcie na wejściu i wyjściu konwertera podczas restartu, moc szczytową, polaryzację, pinout i protokół	Skrócić lub pogrubić przewody, zapewnić rezerwę mocy i zastosować zgodny interfejs zasilania
Akumulator nie odzyskuje pełnego stanu naładowania	Za mała zdolność doładowania, zacienienie, nieprawidłowy punkt pracy PV albo ograniczenie MPPT	Dobowy uzysk, napięcie i prąd PV, prąd ładowania, czas pracy MPPT przy limicie	Zwiększyć zdolność generacji, usunąć zacienienie lub dobrać panel i MPPT jako zgodny zestaw
Awarie występują tylko zimą	Projekt oparty na średniorocznym nasłonecznieniu, dłuższa noc, mniej energii słonecznej lub ograniczenia temperaturowe	Bilans dla miesiąca obliczeniowego, czas trwania nocy, temperaturę akumulatora i sterownika	Przeliczyć projekt dla najtrudniejszego okresu i zwiększyć margines energetyczny
Wyłączenia pojawiają się w nagrzanej obudowie	Przegrzewanie, ograniczenie prądu albo niewłaściwa wentylacja i ekspozycja	Temperaturę wewnątrz obudowy, stan zabezpieczeń i obciążenie przed wyłączeniem	Ograniczyć zyski ciepła, poprawić rozmieszczenie, wentylację i rezerwę termiczną

Mylenie mocy nominalnej i energii z użytecznym zasilaniem

Waty i watogodziny opisują różne wielkości. Moc w watach mówi, jak szybko energia jest pobierana lub wytwarzana w danej chwili. Energia w watogodzinach określa, ile tej mocy zużyto lub zgromadzono w czasie. Sam panel 120 W nie oznacza zatem, że system dysponuje energią 120 Wh ani że może stale zasilać odbiornik 120 W.

Podobny błąd dotyczy pojemności podawanej w amperogodzinach. Porównanie dwóch akumulatorów wyłącznie na podstawie Ah ma sens tylko wtedy, gdy pracują przy tym samym napięciu nominalnym. Do wstępnego porównania energii należy użyć zależności:

energia nominalna Wh = napięcie nominalne V × pojemność Ah

Przykład będący wyłącznie hipotetycznym założeniem projektowym: akumulator 40 Ah przy 12,8 V ma około 512 Wh energii nominalnej, natomiast 40 Ah przy 24 V odpowiada około 960 Wh. Wartość Ah jest taka sama, ale zasób energii zdecydowanie inny.

Energia nominalna nadal nie jest energią dostarczoną do urządzeń. Bilans musi uwzględniać między innymi:

dopuszczalny zakres rozładowania określony dla baterii i systemu BMS;
straty przewodów, zabezpieczeń i złączy;
sprawność przetwornic DC/DC oraz konwerterów PoE;
próg odłączenia odbiorników;
wpływ temperatury i chwilowych obciążeń;
rezerwę na starzenie, zabrudzenie i nieprzewidziane warunki pracy.

Jeżeli system wyłącza się o świcie, najpierw należy zmierzyć faktyczną energię pobieraną przez całą noc. Chwilowy odczyt mocy wykonany w dzień może nie obejmować promienników podczerwieni, grzałek, transmisji radiowej ani wzrostu poboru podczas przełączania trybów.

Metody obliczania poboru kamer, urządzeń sieciowych, strat i wymaganej autonomii opisuje szerzej poradnik dotyczący doboru systemu solarnego off-grid do monitoringu CCTV. Przy ocenie magazynu energii warto również uwzględnić właściwości opisane w artykule o akumulatorach LiFePO4 w solarnych systemach CCTV, bez zakładania uniwersalnego czasu pracy czy trwałości dla każdej instalacji.

Projektowanie dla średniego nasłonecznienia zamiast miesiąca obliczeniowego

System autonomiczny należy projektować dla okresu, w którym stosunek dostępnej energii słonecznej do zapotrzebowania jest najmniej korzystny, a nie dla wartości średniorocznej. W polskich warunkach szczególnego znaczenia nabierają krótszy dzień, dłuższa noc, niskie położenie słońca oraz częstsze okresy ograniczonej generacji. Nie trzeba przy tym przyjmować jednej uniwersalnej wartości promieniowania dla całego kraju — dane wejściowe powinny odpowiadać lokalizacji, orientacji i miesiącowi obliczeniowemu.

Projekt oparty na średniej rocznej może pracować poprawnie przez znaczną część roku, a następnie regularnie tracić zasilanie w trudniejszym sezonie. Wymiana samego akumulatora na większy nie zawsze rozwiązuje problem. Większy magazyn energii zwiększa autonomię tylko wtedy, gdy panel i kontroler mają możliwość ponownego jego naładowania.

Jak odróżnić za mały akumulator od niewystarczającego ładowania

Jeżeli po jednej trudnej nocy napięcie jest niskie, ale po słonecznym dniu wraca do pełnego poziomu, problem może dotyczyć przede wszystkim autonomii. Jeżeli stan naładowania obniża się przez kolejne dni mimo częściowo słonecznych warunków, bardziej prawdopodobny jest trwały deficyt energii lub ograniczenie toru ładowania.

Należy sprawdzić:

Ile Wh zużywają odbiorniki w ciągu pełnych 24 godzin.
Ile energii panel rzeczywiście dostarcza do kontrolera w miesiącu obliczeniowym.
Ile z tej energii dociera do akumulatora po stratach.
Czy MPPT nie ogranicza prądu, napięcia albo mocy wejściowej.
Czy dzienna nadwyżka wystarcza jednocześnie do zasilania odbiorników i odtworzenia energii zużytej nocą.
Jak wiele kolejnych dni z ograniczoną generacją ma przetrwać instalacja.

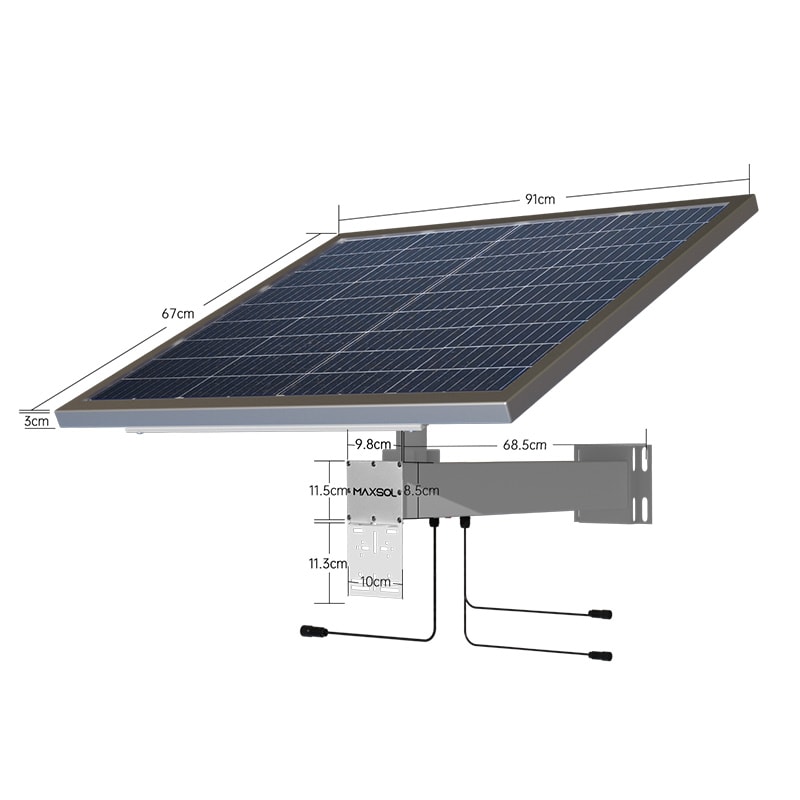

Jako punkty odniesienia do porównania architektury można przeanalizować system CS8040 z panelem 80 W i akumulatorem 576 Wh oraz system CS12060 z panelem 120 W i akumulatorem 768 Wh. Pierwszy dokumentuje akumulator LiFePO4 12,8 V 45 Ah, kontroler MPPT i trzy wyjścia DC 12 V, a drugi akumulator LiFePO4 12,8 V 60 Ah, MPPT i trzy wyjścia DC 12 V. W obu przypadkach RS485 jest opcją. Są to przykłady do selekcji, a nie potwierdzenie czasu autonomii lub gotowej zgodności z określonym zestawem kamer.

Przed wyborem trzeba sprawdzić aktualną dokumentację i dostarczaną konfigurację, zwłaszcza limity napięcia, prądu i mocy PV kontrolera, temperatury ładowania baterii oraz działanie zabezpieczeń.

Pomijanie nocnych obciążeń, strat konwersji i rozruchu

Tabliczkowa moc kamery lub punktu dostępowego nie zawsze opisuje najtrudniejszy stan pracy. W systemach monitoringu i łączności pobór może zmieniać się zależnie od pory dnia, aktywności urządzenia i warunków otoczenia.

Często pomijane obciążenia to:

promiennik podczerwieni uruchamiany po zmroku;
grzałka, wentylator albo układ przeciwmgielny;
nadajnik radiowy pracujący ze zmienną mocą;
switch lub konwerter z własnym poborem;
modem komórkowy podczas zestawiania połączenia;
chwilowy pobór przy starcie kilku urządzeń jednocześnie;
straty wynikające z konwersji 12 V na napięcie PoE;
spadki napięcia na długich przewodach DC.

Hipotetyczny przykład obliczeniowy: odbiornik pobierający 8 W w dzień i 14 W przez 12 godzin nocnych nie powinien być liczony jako stałe 8 W. Sama część nocna zużyje w tym założeniu 168 Wh. Do wyniku trzeba dodać zużycie dzienne, straty toru zasilania i odpowiednią rezerwę projektową. Nie jest to pomiar żadnego produktu ani prognoza działania rzeczywistego systemu.

Przy restartach PoE pomiar średniej dobowej nie wystarcza. Potrzebna jest obserwacja minimalnego napięcia wejściowego i maksymalnego poboru w momencie uruchomienia IR, transmisji lub samego urządzenia. Jeżeli napięcie przy akumulatorze pozostaje stabilne, ale spada przy konwerterze, przyczyną mogą być przewody, połączenia lub zabezpieczenia. Jeżeli obniża się już na zaciskach baterii, należy zbadać stan naładowania, obciążenie i działanie BMS.

Korekta może obejmować sekwencyjne uruchamianie odbiorników, ograniczenie zbędnych funkcji nocnych, zmianę przekroju przewodów albo zastosowanie przetwornicy z odpowiednim zapasem ciągłym i chwilowym. Marginesu nie należy jednak określać bez sprawdzenia charakterystyki konkretnego urządzenia.

Niedopasowanie baterii, MPPT i interfejsów PoE

Poprawny bilans Wh nie gwarantuje działania, jeżeli napięcia, prądy i protokoły poszczególnych elementów są niezgodne. Kontroler MPPT musi współpracować zarówno z panelem, jak i akumulatorem, a wyjście zasilania musi odpowiadać wymaganiom urządzenia końcowego.

Kontrola strony PV i akumulatora

W torze panel–MPPT–bateria należy potwierdzić:

maksymalne napięcie obwodu otwartego panelu w przewidywanej temperaturze;
zakres napięcia śledzenia MPPT;
dopuszczalny prąd i moc wejściową kontrolera;
napięcie systemowe baterii;
profil oraz napięcia ładowania;
dozwolony zakres temperatur ładowania;
sposób współpracy kontrolera z BMS;
wartości i logikę progów odłączenia.

Podłączenie większego panelu bez sprawdzenia limitów MPPT może nie poprawić ładowania, a nawet spowodować przekroczenie dopuszczalnych parametrów wejścia. Z kolei panel o niedopasowanym napięciu może nie zapewnić kontrolerowi warunków do skutecznego ładowania.

PoE wymaga sprawdzenia więcej niż napięcia

Określenie „PoE” nie potwierdza automatycznie zgodności. Trzeba zweryfikować napięcie, polaryzację, pinout, moc, typ zasilania oraz wymagany sposób detekcji lub negocjacji. Dotyczy to szczególnie rozwiązań pasywnych i urządzeń, których opis handlowy nie wskazuje jednoznacznie standardu.

Przykładem elementu do oceny jest konwerter DC do PoE POE24V. Według udokumentowanego kontekstu przyjmuje on 12–36 V DC, zapewnia regulowane wyjście PoE 12–57 V, Gigabit Ethernet i wyświetlacz LCD napięcia. Dla konwersji 12 V do 48 V udokumentowane obciążenie ciągłe wynosi maksymalnie 30 W. Sprawność do 94% jest wartością maksymalną, a nie gwarantowanym założeniem projektowym.

Nie ustalono na tej podstawie obecności detekcji urządzenia zasilanego ani negocjacji zgodnej z IEEE. Przed połączeniem trzeba więc potwierdzić:

napięcie wymagane przez kamerę, radio lub punkt dostępowy;
dopuszczalną moc ciągłą i rozruchową;
polaryzację oraz pary przewodów;
obsługiwany protokół PoE;
napięcie minimalne na wejściu pod obciążeniem;
straty na kablu i złączach.

Konwerter oraz wskazane systemy solarne są oddzielnymi przykładami wyboru, nie przetestowanym kompletem o potwierdzonej wzajemnej zgodności.

Ignorowanie zacienienia, temperatury i dostępu serwisowego

Obliczenia wykonane dla niezacienionego panelu i umiarkowanej temperatury mogą nie odpowiadać warunkom w terenie. Nawet okresowy cień od słupa, anteny, krawędzi szafy, gałęzi lub nowej konstrukcji może ograniczyć dzienny uzysk. Cień należy oceniać dla różnych pór dnia i sezonów, ponieważ jego zasięg zmienia się wraz z położeniem słońca.

Temperatura wpływa nie tylko na panel. W szczelnej obudowie wystawionej na promieniowanie słoneczne mogą nagrzewać się kontroler, konwertery, switch, zabezpieczenia i akumulator. Skutkiem bywają ograniczenie mocy, zadziałanie zabezpieczenia albo cykliczne restarty. Niska temperatura może z kolei wpływać na dopuszczalne warunki ładowania baterii. Dokładne granice trzeba sprawdzić w aktualnej dokumentacji konkretnej konfiguracji.

Podczas oględzin należy ustalić, czy:

obudowa jest narażona na bezpośrednie słońce;
elementy emitujące ciepło mają odpowiednie odstępy;
wentylacja nie jest zasłonięta;
temperatura jest mierzona przy komponentach, a nie tylko na zewnątrz;
panel można bezpiecznie oczyścić i skontrolować;
dostępne są punkty pomiarowe napięcia i prądu;
wymiana bezpiecznika lub odłączenie sekcji nie wymaga demontażu całej konstrukcji;
oznaczenia przewodów pozostają czytelne;
porty komunikacyjne i dane diagnostyczne są dostępne bez wyłączania instalacji.

Brak dostępu serwisowego jest błędem projektowym, ponieważ utrudnia odróżnienie uszkodzenia od normalnego działania zabezpieczeń. Jeżeli pomiar napięcia wymaga otwierania trudno dostępnej obudowy na wysokości albo odłączania odbiorników, późniejsza diagnostyka będzie dłuższa i bardziej ryzykowna.

Walidacja poprawionego projektu za pomocą listy uruchomieniowej

Po korekcie obliczeń system trzeba zweryfikować w warunkach możliwie zbliżonych do rzeczywistej pracy. Sam test w słoneczny dzień, przy wyłączonym IR i częściowym obciążeniu, nie potwierdza gotowości do całodobowej eksploatacji.

Bilans energetyczny

Zmierzono pobór każdego odbiornika w trybie dziennym, nocnym, rozruchowym i maksymalnym.
Moc W przeliczono na energię Wh dla całej doby.
Uwzględniono pobór konwerterów, switchy, modemów i urządzeń pomocniczych.
Dodano straty przewodów i konwersji bez przyjmowania sprawności maksymalnej jako gwarantowanej.
Energię akumulatora porównano w Wh, a nie wyłącznie w Ah.
Nominalnej pojemności baterii nie uznano automatycznie za energię dostępną dla odbiorników.

Panel, MPPT i ładowanie

Bilans wykonano dla miesiąca obliczeniowego, a nie średniej rocznej.
Sprawdzono orientację, pochylenie i możliwe zacienienie panelu.
Potwierdzono limity napięcia, prądu i mocy wejścia PV kontrolera.
Zweryfikowano zgodność profilu ładowania z baterią i BMS.
Sprawdzono temperatury dopuszczalne dla ładowania.
Oceniono, czy po trudnej nocy system ma realną nadwyżkę potrzebną do odtworzenia energii.

Wyjścia DC i PoE

Potwierdzono napięcie, polaryzację, pinout i protokół każdego zasilanego urządzenia.
Zmierzono napięcie na końcu przewodu przy maksymalnym obciążeniu.
Zweryfikowano moc ciągłą oraz obciążenie chwilowe.
Obserwowano system podczas włączania IR, radia, grzałki i transmisji.
Sprawdzono kolejność uruchamiania urządzeń po powrocie zasilania.
Potwierdzono, że progi odłączenia nie powodują cyklicznego włączania i wyłączania.

Warunki środowiskowe i serwis

Zmierzono temperaturę wewnątrz obudowy przy pełnym obciążeniu.
Sprawdzono rozmieszczenie elementów i odprowadzanie ciepła.
Zapewniono dostęp do bezpieczników, złączy, punktów pomiarowych i interfejsów diagnostycznych.
Przewody, zabezpieczenia i porty zostały jednoznacznie opisane.
Zapisano wartości napięcia, prądu i temperatury z prawidłowo działającego systemu jako punkt odniesienia.
Udokumentowano zastosowane ustawienia i aktualną konfigurację urządzeń.

Na końcu warto porównać rozważane modele Maxsol z rzeczywistą liczbą portów, dobowym i szczytowym obciążeniem, długością przewodów, wymaganym napięciem, warunkami środowiskowymi oraz potrzebami w zakresie monitorowania i zarządzania. Wybór należy oprzeć na aktualnych kartach katalogowych wszystkich elementów, a nie na samej mocy panelu lub nominalnej pojemności akumulatora.
