Jak zbudować solarny system CCTV w terenie

Aby zbudować solarny system CCTV w terenie bez dostępu do sieci energetycznej, należy potraktować go jako połączenie trzech niezależnych warstw: monitoringu, transmisji danych i autonomicznego zasilania. Najpierw trzeba potwierdzić pole widzenia kamer oraz możliwość zestawienia łącza, następnie ustalić sposób zapisu obrazu, a dopiero potem obliczyć całodobowe zużycie energii i dobrać panel, akumulator, przetwornice oraz zabezpieczenia.

Najważniejsza zasada brzmi: system powinien działać lokalnie także wtedy, gdy zdalne połączenie zostanie przerwane. Przed odbiorem należy sprawdzić pracę nocną, zapis zdarzeń, zachowanie przy niskim stanie akumulatora i automatyczny powrót urządzeń po zaniku zasilania.

Rozpoznanie zasięgu i ograniczeń lokalizacji

Wizja lokalna powinna zakończyć się decyzją „wdrażamy” albo „wstrzymujemy projekt”, a nie tylko dokumentacją fotograficzną. Brak potwierdzonego miejsca montażu panelu, zasłonięta trasa radiowa lub nieznany pobór mocy urządzeń to wystarczające powody, aby nie zamawiać jeszcze komponentów.

Podczas rozpoznania terenu trzeba sprawdzić:

obszar, który ma być obserwowany, oraz wymagany poziom szczegółowości obrazu;
pozycję kamery względem wejść, dróg, ogrodzeń i potencjalnych źródeł światła;
możliwość stabilnego zamocowania masztu, panelu i obudowy technicznej;
zacienienie panelu w różnych porach dnia i roku;
widoczność optyczną między punktami planowanego mostu radiowego;
dostępność i stabilność sieci komórkowej, jeżeli ma pełnić funkcję podstawowego lub zapasowego łącza;
długość przewodów DC i Ethernet oraz przewidywane spadki napięcia;
ekspozycję na deszcz, pył, kondensację, wiatr i uszkodzenia mechaniczne;
możliwość bezpiecznego serwisowania instalacji;
miejsce na akumulator, sterownik, zabezpieczenia i zapas przewodów.

Kryteria „go/no-go” przed rozpoczęciem projektu

Obszar kontroli	Decyzja „go”	Powód wstrzymania
Obserwacja	Pole widzenia potwierdzone na docelowej wysokości	Kamera nie obejmuje wymaganej strefy lub obraz będzie zasłaniany
Energia słoneczna	Dostępne niezacienione miejsce i właściwa orientacja panelu	Trwałe zacienienie lub brak bezpiecznej konstrukcji montażowej
Łączność radiowa	Potwierdzona trasa, wysokość montażu i rezerwa na zakłócenia	Przeszkody terenowe albo brak możliwości ustawienia anten
Sieć komórkowa	Stabilność oceniona w miejscu i na wysokości montażu	Niestabilne połączenie bez alternatywnej ścieżki dostępu
Zasilanie	Znane napięcia, pobory mocy i warunki rozruchu urządzeń	Brak danych o obciążeniu lub niezgodne interfejsy
Serwis	Bezpieczny dostęp do obudowy, panelu i złączy	Konserwacja wymaga ryzykownych lub nierealnych działań

Oceny zasięgu nie należy opierać wyłącznie na wskazaniu telefonu albo deklarowanym dystansie urządzenia radiowego. Test trzeba wykonać w planowanym miejscu i, jeśli to możliwe, na docelowej wysokości. Należy również uwzględnić roślinność, która może okresowo zasłaniać trasę radiową.

Wybór architektury zapisu i łącza zwrotnego

System CCTV poza siecią może zapisywać materiał lokalnie, przesyłać go mostem bezprzewodowym albo korzystać z sieci komórkowej. Te rozwiązania można łączyć, ale każde zwiększa pobór energii, liczbę punktów awarii i zakres konfiguracji.

Architektura	Najważniejsza zaleta	Główne ograniczenie	Typowe zastosowanie
Zapis lokalny	Monitoring działa bez aktywnego łącza zewnętrznego	Materiał może wymagać fizycznego dostępu lub okresowego pobrania	Odległe obiekty z niestabilną transmisją
Most bezprzewodowy	Brak abonamentu transmisyjnego i możliwość połączenia z istniejącą siecią	Wymaga odpowiedniej trasy radiowej i poprawnego ustawienia anten	Punkty z widocznością do budynku lub węzła sieciowego
Łącze komórkowe	Nie wymaga drugiego lokalnego punktu radiowego	Zależność od zasięgu, operatora i wykorzystania danych	Rozproszone instalacje bez własnej infrastruktury
Zapis lokalny i łącze zdalne	Zachowanie nagrań mimo przerw transmisji	Wyższy pobór mocy i bardziej złożona diagnostyka	Obiekty wymagające zarówno archiwum, jak i zdalnego podglądu

Zapis lokalny jako warstwa odporności

Lokalny zapis nie musi oznaczać rezygnacji ze zdalnego dostępu. Dobrym podejściem jest przechowywanie materiału przy kamerze lub w lokalnym rejestratorze, natomiast łącze zewnętrzne służy do podglądu, alarmów i pobierania wybranych nagrań.

Trzeba ustalić:

czy zapis ma być ciągły, zdarzeniowy czy mieszany;
ile dni materiału jest wymagane;
jaki bitrate rzeczywiście generują wybrane ustawienia obrazu;
co stanie się po zapełnieniu nośnika;
czy zegary urządzeń pozostaną zsynchronizowane bez internetu;
jak operator wykryje uszkodzenie nośnika lub przerwę w nagrywaniu.

Kamera, rejestrator i nośnik danych nie są częścią opisanych dalej komponentów zasilających lub radiowych. Muszą zostać dobrane oddzielnie, a ich pobór mocy uwzględniony w bilansie.

Most radiowy

Dla punktu mającego widoczność do istniejącej sieci można rozważyć kierunkowe urządzenie CPE. Przykładem komponentu jest zewnętrzny CPE Maxsol CPE295 5,8 GHz, wyposażony według udokumentowanych danych w antenę kierunkową 2×2 MIMO 14 dBi, jeden port Gigabit LAN i obsługę zasilania IEEE 802.3af/at lub 9–48 V DC. Deklarowany pobór przy pełnym obciążeniu wynosi 6,5 W.

Nie należy jednak traktować nazwy zakresu produktu ani oznaczenia prędkości jako gwarancji dystansu lub przepustowości użytkowej. Wynik zależy między innymi od widoczności optycznej, zakłóceń, szerokości kanału, ustawienia anten i lokalnych zasad korzystania z pasma radiowego. Parametry trzeba potwierdzić testem na miejscu.

Łącze komórkowe

Router i modem komórkowy również są osobnymi elementami projektu. Przed wyborem należy sprawdzić rzeczywisty pobór mocy, napięcie wejściowe, zachowanie podczas słabego sygnału, możliwość zdalnego restartu oraz warunki karty SIM i transmisji danych.

Stałe wysyłanie wszystkich strumieni może znacząco zwiększyć wykorzystanie danych. W wielu instalacjach praktyczniejszy jest zapis lokalny, przesyłanie alarmów i udostępnianie obrazu na żądanie. Decyzja powinna wynikać z wymagań operacyjnych, a nie tylko z chwilowego wyniku testu prędkości.

Ustalenie pełnego bilansu mocy

Bilans powinien obejmować każde urządzenie pracujące w dzień i w nocy, a także straty na przetwornicach i przewodach. Nie wystarczy zsumować wartości znamionowych kamer.

Do zestawienia należy wpisać osobno:

kamerę lub kamery;
promienniki podczerwieni albo oświetlenie pomocnicze;
lokalny rejestrator lub nośnik sieciowy;
przełącznik Ethernet lub PoE;
most radiowy, router albo modem;
grzałki, wentylatory i układy sterujące w obudowie;
przetwornice DC–DC lub DC–PoE;
dodatkowe moduły telemetryczne;
straty wynikające z długości i przekroju przewodów.

Dla każdego elementu trzeba zanotować napięcie, pobór typowy, pobór maksymalny, czas pracy na dobę i ewentualny prąd rozruchowy. Szczególną uwagę należy zwrócić na tryb nocny. Kamera po włączeniu promiennika IR może pobierać więcej energii niż w dzień, a modem przy słabym sygnale może pracować inaczej niż podczas testu warsztatowego.

Hipotetyczny przykład projektowy: jeżeli kamera pobiera 8 W w dzień i 12 W w nocy, urządzenie radiowe 6,5 W, a przetwornice i pozostałe elementy odpowiadają za dalsze obciążenie, do obliczeń nie wolno przyjąć po prostu 14,5 W. Trzeba rozdzielić godziny pracy dziennej i nocnej, dodać wszystkie straty oraz założyć scenariusz maksymalnego jednoczesnego obciążenia. Są to przykładowe założenia, a nie wyniki pomiarów konkretnej instalacji.

Dobór panelu i akumulatora zależy również od wymaganej autonomii oraz warunków ładowania. Zamiast powielać kalkulator, warto przejść przez osobny przewodnik doboru autonomicznego zasilania solarnego dla CCTV. Wyniki obliczeń należy później skonfrontować z aktualnymi kartami katalogowymi wybranych urządzeń.

Dobór magazynu energii i interfejsów zasilania

Pojemność akumulatora wyrażona w Wh jest wartością nominalną, a nie energią, którą można bezwarunkowo dostarczyć do obciążenia. Użyteczny bilans zależy między innymi od temperatury, ustawień odłączenia, poboru systemu, strat konwersji oraz parametrów sterownika.

Jako punkt odniesienia można przeanalizować system solarny Maxsol CS12060 120 W / 60 Ah. Udokumentowana konfiguracja obejmuje monokrystaliczny panel 120 W, akumulator LiFePO4 12,8 V 60 Ah o nominalnej energii 768 Wh, sterownik MPPT oraz trzy wyjścia DC 12 V. Interfejs RS485 jest opcjonalny.

Nie oznacza to automatycznie, że system będzie odpowiedni dla dowolnej instalacji CCTV ani że zapewni konkretny czas autonomii. Przed wyborem trzeba potwierdzić w bieżącej dokumentacji:

dopuszczalne napięcie, prąd i moc wejścia PV sterownika;
temperaturę, w której akumulator może być ładowany;
ustawienia zabezpieczeń i progów odłączenia;
prąd dostępny na każdym wyjściu DC;
sposób zabezpieczenia poszczególnych obwodów;
rzeczywisty profil obciążenia instalacji.

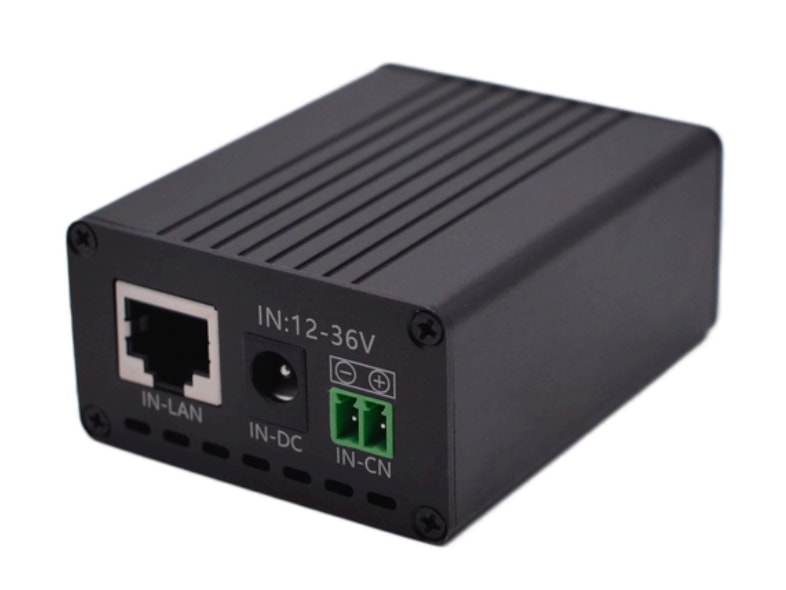

Konwersja DC do PoE

Jeżeli urządzenie końcowe wymaga zasilania PoE, konieczna może być oddzielna przetwornica. Przetwornica Maxsol POE24V DC–PoE przyjmuje napięcie 12–36 V DC i zapewnia regulowane wyjście PoE 12–57 V, transmisję Gigabit Ethernet oraz wyświetlacz LCD napięcia. Udokumentowane ciągłe obciążenie dla konwersji z 12 V do 48 V wynosi maksymalnie 30 W.

Podawana maksymalna sprawność do 94% nie powinna być używana jako gwarantowana wartość projektowa. Rzeczywiste straty zależą od napięcia wejściowego, napięcia wyjściowego i obciążenia.

Nie zostało również potwierdzone automatyczne wykrywanie urządzenia zasilanego ani negocjacja charakterystyczna dla standardowego PoE. Przed połączeniem trzeba zweryfikować:

wymagane napięcie urządzenia końcowego;
polaryzację;
rozmieszczenie zasilania na parach przewodu;
standard lub protokół PoE;
maksymalny pobór mocy, również podczas rozruchu i pracy nocnej.

Samo użycie złączy RJ45 po obu stronach nie potwierdza zgodności. Błędne napięcie albo pinout mogą uszkodzić kamerę lub urządzenie radiowe.

CS12060, POE24V i CPE295 są przykładami oddzielnych komponentów do oceny, a nie przetestowanym, kompletnym zestawem. Ich współpraca wymaga sprawdzenia wszystkich interfejsów zasilania i transmisji.

Plan montażu, okablowania i zabezpieczeń

Najbardziej niezawodny projekt ogranicza liczbę połączeń na zewnątrz, utrzymuje krótkie odcinki DC i pozwala wymienić pojedynczy element bez demontażu całej instalacji. Panel, obudowa i antena muszą być zamocowane tak, aby nie zmieniały położenia pod wpływem obciążeń środowiskowych.

Rozmieszczenie urządzeń

Obudowę techniczną warto umieścić możliwie blisko głównych odbiorników, ale w miejscu dostępnym dla serwisu. Akumulator nie powinien być narażony na warunki wykraczające poza zakres określony przez jego producenta. Trzeba również zapewnić drogę odpływu wilgoci i ograniczyć kondensację bez pogarszania szczelności.

Przewody należy prowadzić z:

zachowaniem promieni gięcia;
odciążeniem mechanicznym przy przepustach;
pętlą ociekową przed wejściem do obudowy;
czytelnymi oznaczeniami obu końców;
rozdzieleniem obwodów energetycznych i sygnałowych tam, gdzie jest to potrzebne;
zapasem umożliwiającym pomiar i wymianę urządzenia.

Dłuższy przewód niskonapięciowy może powodować istotny spadek napięcia. Weryfikacja tylko bez obciążenia jest niewystarczająca — napięcie trzeba zmierzyć przy pracującej kamerze, aktywnym promienniku IR i obciążonym łączu.

Obudowa i ochrona obwodów

Szafa lub skrzynka zewnętrzna powinna mieścić sterownik, zabezpieczenia, przetwornice, przełącznik oraz zakończenia przewodów bez ściskania złączy. Praktyczne kryteria doboru i rozmieszczenia elementów opisuje przewodnik po zewnętrznych skrzynkach PoE, zasilaniu, światłowodzie i akumulatorach.

Projekt zabezpieczeń powinien uwzględniać:

zabezpieczenie każdego odgałęzienia DC odpowiednie do przewodu i obciążenia;
możliwość bezpiecznego odłączenia panelu, akumulatora i odbiorników;
ochronę przepięciową dobraną do zastosowanych interfejsów;
uziemienie oraz połączenia wyrównawcze zgodne z projektem instalacji;
ochronę złączy Ethernet i przepustów przed wodą;
ograniczenie dostępu osób nieuprawnionych;
czytelny schemat połączeń umieszczony w dokumentacji lub obudowie.

Ochrona odgromowa i uziemienie powinny zostać zaprojektowane dla konkretnego obiektu. Nie można zakładać, że metalowy maszt, ogranicznik przepięć lub przypadkowe połączenie z konstrukcją samo w sobie tworzy prawidłowy system ochronny.

Uruchomienie pracy nocnej i odtwarzania po awarii

Odbiór solarnego CCTV nie powinien kończyć się na sprawdzeniu obrazu w słoneczny dzień. Największe obciążenie często pojawia się nocą, gdy aktywują się promienniki, a panel nie dostarcza energii.

Procedura uruchomienia powinna obejmować następujące kroki:

Pomiar napięć bez obciążenia i pod obciążeniem. Sprawdzić wyjście akumulatora, sterownika i każdej przetwornicy.
Test wszystkich trybów kamery. Włączyć tryb nocny, IR, analizę obrazu i zapis z docelowymi ustawieniami.
Kontrolę zapisu lokalnego. Odtworzyć nagranie, sprawdzić znaczniki czasu, ciągłość materiału i zachowanie po zapełnieniu nośnika.
Test łącza. Zmierzyć stabilność połączenia i potwierdzić zdalny dostęp przy docelowym bitrate.
Symulację utraty backhaulu. Odłączyć most lub router i sprawdzić, czy nagrywanie lokalne jest kontynuowane.
Symulację zaniku zasilania. Bezpiecznie odłączyć zasilanie, przywrócić je i potwierdzić automatyczny start wszystkich urządzeń.
Sprawdzenie niskiego stanu energii. Zweryfikować progi odłączenia i kolejność wyłączania odbiorników bez doprowadzania akumulatora poza dopuszczalne warunki.
Kontrolę ponownego ładowania. Sprawdzić, czy sterownik wraca do normalnej pracy i nie wymaga ręcznej interwencji.
Odbiór mechaniczny. Skontrolować mocowania, przepusty, opisy przewodów, uszczelnienia i dostęp serwisowy.

Jakie dowody zachować przy odbiorze

Dokumentacja odbiorowa powinna pozwolić innej osobie ustalić, co zostało zainstalowane i jak potwierdzono działanie. Warto zachować:

schemat blokowy systemu;
listę urządzeń i ich bieżących konfiguracji;
wartości napięcia oraz poboru mocy w dzień i w trybie nocnym;
zdjęcia pola widzenia kamer w dzień i w nocy;
zrzut lub próbkę poprawnie odtworzonego nagrania;
wynik testu utraty łącza;
wynik restartu po zaniku zasilania;
ustawienia progów alarmowych i odłączenia;
parametry radiowe zanotowane podczas odbioru;
opis oznaczeń bezpieczników, przewodów i portów;
datę oraz warunki przeprowadzenia testu.

Dane te nie są gwarancją przyszłego czasu pracy, ale stanowią punkt odniesienia dla późniejszej diagnostyki. Jeżeli po kilku miesiącach skraca się czas autonomii lub pogarsza transmisja, instalator może porównać aktualne pomiary z wartościami odbiorowymi.

Najczęstsze błędy w solarnym monitoringu CCTV

Najwięcej problemów powoduje nie pojedynczy produkt, lecz brak sprawdzenia zależności między komponentami. Typowe błędy to:

dobór panelu i akumulatora na podstawie mocy samej kamery;
pominięcie nocnego poboru promiennika IR;
traktowanie nominalnych Wh jako w pełni dostępnej energii;
zakładanie stałej sprawności przetwornicy w całym zakresie pracy;
podłączenie pasywnego wyjścia PoE do urządzenia bez weryfikacji napięcia i pinoutu;
przyjęcie deklarowanego dystansu radiowego bez wizji lokalnej;
brak zapisu lokalnego przy niestabilnym łączu;
testowanie napięcia tylko bez obciążenia;
brak automatycznego powrotu urządzeń po głębokim rozładowaniu;
umieszczenie wszystkich komponentów w zbyt małej, zawilgoconej obudowie;
brak materiału dowodowego z testów odbiorowych.

Praktycznym następnym krokiem jest zestawienie liczby portów, maksymalnego obciążenia, dystansu transmisji, napięć, warunków środowiskowych i wymaganych funkcji zarządzania. Następnie można porównać z tym zestawieniem wskazane modele Maxsol, traktując panel z magazynem energii, przetwornicę PoE i urządzenie radiowe jako osobne elementy wymagające potwierdzenia interfejsów oraz aktualnych danych katalogowych.
