Zasilanie solarne urządzenia PoE: jak dobrać moc i energię

Aby obliczyć wymagania solarne zewnętrznego urządzenia PoE, najpierw ustal jego rzeczywisty pobór mocy i czas pracy, a następnie dodaj straty przewodów, przetwornicy oraz urządzenia pomocnicze. Otrzymaną moc przelicz na energię dobową w Wh, dobierz zapas energii na wymaganą autonomię, a moc panelu wyznacz dla miesiąca o najmniejszym uzysku słonecznym przyjętym w projekcie.

Nie zaczynaj od mocy znamionowej panelu ani od pojemności akumulatora. Punktem wyjścia jest kompletny profil obciążenia — obejmujący nie tylko kamerę, punkt dostępowy czy most radiowy, lecz także wszystkie elementy potrzebne do ich działania.

Zdefiniuj kompletne obciążenie PoE i cykl pracy

Najprostszy przypadek to jedno urządzenie PoE działające ze stałą mocą przez całą dobę. W praktyce instalacja zewnętrzna często zawiera kilka odbiorników o różnych profilach pracy:

kamerę IP, w tym promiennik podczerwieni, grzałkę lub mechanizm PTZ;
punkt dostępowy albo radiolinię;
switch Ethernet lub PoE;
router LTE/5G;
przetwornicę DC–PoE lub iniektor;
sterownik, czujnik, oświetlenie albo inne wyposażenie obudowy;
wentylator lub ogrzewanie szafy, jeżeli przewidziano je w projekcie.

Dla każdego elementu zapisz:

napięcie zasilania;
pobór mocy w trybie typowym i maksymalnym;
liczbę godzin pracy na dobę;
okresowe tryby zwiększonego poboru;
punkt, w którym wykonano pomiar — przy urządzeniu, na wyjściu PoE czy po stronie akumulatora.

Dla obciążenia pracującego ze stałą mocą:

Energia dobowa [Wh] = moc [W] × czas pracy [h]

Jeżeli urządzenie pobiera różną moc w dzień i w nocy, każdy przedział należy policzyć oddzielnie:

E_doba = P₁ × t₁ + P₂ × t₂ + … + Pₙ × tₙ

Przykładowo, zamiast przyjmować jedną wartość dla kamery, można osobno uwzględnić tryb dzienny i nocny. Wartości muszą pochodzić z pomiaru albo dokumentacji konkretnego urządzenia — nie należy zastępować ich przypadkową „typową” mocą znalezioną dla podobnego modelu.

Moc średnia a moc szczytowa

Energia dobowa zależy przede wszystkim od mocy średniej i czasu pracy. Z kolei moc chwilowa decyduje o tym, czy przetwornica, kontroler i okablowanie poradzą sobie z uruchomieniem lub krótkotrwałym wzrostem obciążenia.

Dlatego w arkuszu obliczeniowym powinny znaleźć się dwa odrębne wyniki:

energia dobowa w Wh — do wymiarowania akumulatora i paneli;
maksymalna jednoczesna moc w W — do sprawdzenia przetwornic, wyjść, zabezpieczeń i przewodów.

W instalacji wielokamerowej pomocny będzie osobny poradnik dotyczący obliczania budżetu mocy PoE dla kamer monitoringu. Budżet portów PoE nie zastępuje jednak bilansu energii solarnej.

Dodaj straty przetwornicy, przewodów i urządzenia pomocnicze

Moc podana dla urządzenia końcowego nie jest równa mocy pobieranej z akumulatora. Po drodze występują straty konwersji i przesyłu.

Podstawowa zależność dla przetwornicy ma postać:

P_wejściowa = P_wyjściowa ÷ sprawność

Jeżeli urządzenie potrzebuje określonej mocy na wejściu PoE, do mocy wyjściowej przetwornicy trzeba najpierw dodać stratę na przewodzie Ethernet. Następnie wynik dzieli się przez przyjętą sprawność przetwornicy.

P_z_akumulatora = (P_urządzeń + P_strat_kabla) ÷ η_przetwornicy + P_pomocnicza

Gdzie:

η_przetwornicy oznacza sprawność zapisaną jako liczba dziesiętna;
P_strat_kabla to moc tracona na torze zasilającym;
P_pomocnicza obejmuje odbiorniki zasilane bezpośrednio z magistrali DC.

Nie stosuj jednej sprawności dla każdego napięcia i obciążenia, jeśli producent jej nie potwierdza. Sprawność przetwornicy może zależeć od napięcia wejściowego, napięcia wyjściowego, temperatury i poziomu obciążenia.

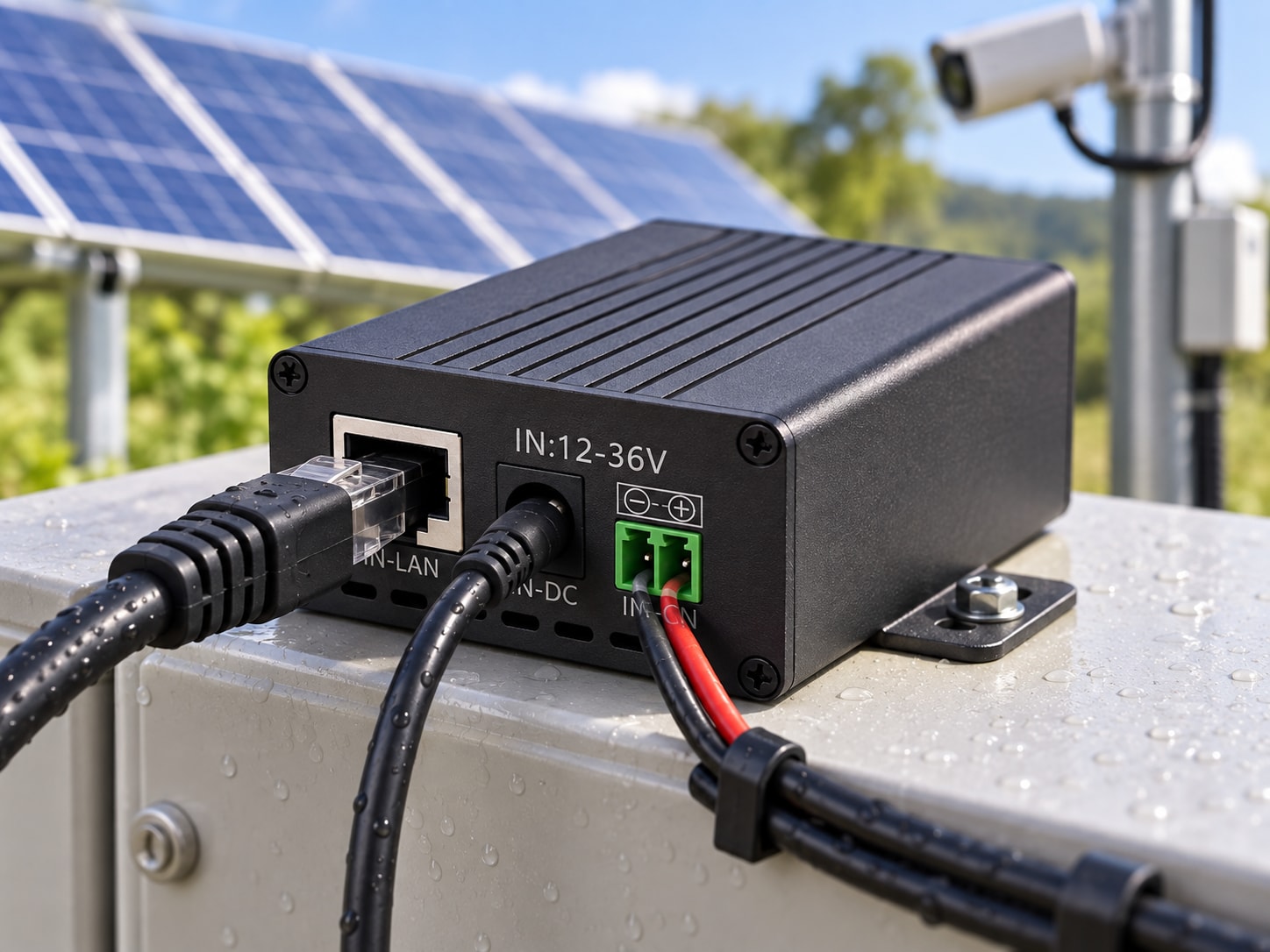

Przykładem elementu toru zasilania jest przetwornica Maxsol POE24V DC–PoE. Przyjmuje ona napięcie 12–36 V DC i zapewnia regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz napięcia LCD. Dla konwersji 12 V na 48 V udokumentowane obciążenie ciągłe wynosi maksymalnie 30 W. Podawana sprawność do 94% jest wartością maksymalną, a nie gwarantowaną wartością projektową. Do obliczeń należy przyjąć sprawność odpowiednią dla rzeczywistego punktu pracy albo potwierdzić ją pomiarem.

Jak oszacować stratę na kablu

Straty przewodu zależą od prądu, rezystancji żył, długości toru, liczby wykorzystywanych par oraz sposobu realizacji PoE. Można je wyznaczyć na dwa sposoby:

z pomiaru mocy na początku i końcu przewodu;
z rezystancji toru i prądu, korzystając z zależności P = I²R.

Przy tej samej mocy wyższe napięcie oznacza zwykle niższy prąd, co może ograniczyć straty rezystancyjne. Nie jest to jednak podstawa do ustawienia dowolnie wysokiego napięcia — musi ono odpowiadać wymaganiom urządzenia i zastosowanego interfejsu PoE.

Nie pomijaj poboru własnego infrastruktury

Router, switch, przetwornica i kontroler mogą działać przez 24 godziny na dobę, nawet jeśli urządzenie końcowe pracuje okresowo. Ich pobór jałowy lub własny trzeba ująć w bilansie.

Do energii odbiorników należy również dodać urządzenia uruchamiane warunkowo, ale tylko według zdefiniowanego cyklu. Jeżeli nie wiadomo, jak często będzie działać grzałka lub wentylator, należy przygotować co najmniej kilka wariantów obliczeń zamiast ukrywać tę niepewność w przypadkowym marginesie.

Przelicz moc na dobowe zapotrzebowanie na energię

Najbardziej przejrzysty bilans wykorzystuje tabelę dla wszystkich trybów pracy.

Obciążenie lub tryb	Moc przy odbiorniku	Czas pracy na dobę	Strata kabla	Sprawność konwersji	Energia pobrana ze źródła
Urządzenie PoE — tryb 1	wartość zmierzona	liczba godzin	wartość obliczona lub zmierzona	wartość projektowa	wynik
Urządzenie PoE — tryb 2	wartość zmierzona	liczba godzin	wartość obliczona lub zmierzona	wartość projektowa	wynik
Router lub switch	wartość zmierzona	liczba godzin	według toru	według toru	wynik
Pozostałe odbiorniki DC	wartość zmierzona	liczba godzin	według toru	według toru	wynik

Dla każdego wiersza z przetwornicą można zastosować:

E_wiersza = [(P_odbiornika + P_kabla) ÷ η] × t

Następnie:

E_dobowa = suma energii wszystkich wierszy

Przykład metody obliczeniowej

Załóżmy wyłącznie na potrzeby pokazania metody, że pomiary instalacji dały następujące wyniki:

urządzenie PoE i strata kabla: P₁;
router zasilany bezpośrednio z DC: P₂;
sprawność przetwornicy w ustalonym punkcie pracy: η;
oba odbiorniki pracują przez całą dobę.

Wówczas:

E_dobowa = [(P₁ ÷ η) + P₂] × 24 h

Jeżeli w nocy pobór urządzenia PoE wzrasta, obliczenie należy rozdzielić:

E_dobowa = [(P_dzień ÷ η_dzień) × t_dzień] + [(P_noc ÷ η_noc) × t_noc] + E_pozostałych odbiorników

Taki zapis jest bardziej wiarygodny niż mnożenie maksymalnej mocy wszystkich urządzeń przez 24 godziny. Jednocześnie wariant maksymalny może służyć jako scenariusz konserwatywny, jeżeli inwestor świadomie zdecyduje się na takie założenie.

Wybierz autonomię i założenia dotyczące użytecznej energii

Autonomia określa, jak długo system ma zasilać odbiorniki bez energii dostarczanej przez panel. Nie istnieje jedna prawidłowa liczba dni dla każdej instalacji. Wybór zależy między innymi od krytyczności systemu, warunków terenowych, sezonu projektowego, możliwości serwisu i dopuszczalnych przerw.

Podstawowy wzór na wymaganą nominalną energię akumulatora to:

E_akumulatora_nominalna = (E_dobowa × liczba dni autonomii) ÷ (udział energii użytecznej × sprawność toru rozładowania)

Do udziału energii użytecznej mogą mieć zastosowanie ograniczenia wynikające z:

dopuszczalnej głębokości rozładowania;
progów odłączenia kontrolera lub systemu BMS;
spadku napięcia pod obciążeniem;
temperatury pracy;
starzenia się akumulatora;
strat na przewodach i konwersji podczas rozładowania.

Wartości tych parametrów powinny wynikać z danych konkretnego akumulatora, ustawień systemu i warunków projektu. Nominalna pojemność w Wh nie oznacza energii, którą zawsze można dostarczyć do urządzeń.

Wh są bardziej użyteczne niż Ah

Pojemność w amperogodzinach można porównywać bezpośrednio tylko przy tym samym napięciu nominalnym. Do bilansu energetycznego wygodniejsze są watogodziny:

Wh = V × Ah

Przykładowo udokumentowana konfiguracja systemu solarnego Maxsol CS8040 obejmuje panel monokrystaliczny 80 W, akumulator LiFePO4 12,8 V 45 Ah o nominalnej energii 576 Wh, kontroler MPPT oraz trzy wyjścia DC 12 V. Wartość 576 Wh jest pojemnością nominalną, nie gwarantowaną energią dostarczoną do odbiornika PoE.

Większy system solarny Maxsol CS12060 ma udokumentowany panel monokrystaliczny 120 W, akumulator LiFePO4 12,8 V 60 Ah o nominalnej energii 768 Wh, kontroler MPPT i trzy wyjścia DC 12 V.

Są to przykłady do porównania z wynikiem obliczeń, a nie potwierdzony zestaw kompatybilny z dowolnym urządzeniem PoE.

Parametr nominalny	CS8040	CS12060
Moc panelu	80 W	120 W
Napięcie i pojemność akumulatora	12,8 V, 45 Ah	12,8 V, 60 Ah
Energia nominalna akumulatora	576 Wh	768 Wh
Typ akumulatora	LiFePO4	LiFePO4
Kontroler	MPPT	MPPT
Udokumentowane wyjścia	trzy DC 12 V	trzy DC 12 V

Przed wyborem należy porównać obliczoną energię użyteczną, wymagany czas autonomii oraz dopuszczalne prądy i napięcia, a nie tylko liczbę Wh w nazwie lub tabeli.

Oszacuj uzysk solarny dla miesiąca projektowego

Moc panelu powinna być wyznaczona dla miesiąca, w którym system ma najtrudniejsze warunki energetyczne, a nie na podstawie rocznej średniej. W Polsce znaczenie ma przede wszystkim sezonowy rozkład nasłonecznienia, orientacja i nachylenie panelu oraz ewentualne zacienienie miejsca montażu.

Nie należy wpisywać uniwersalnej liczby godzin pełnego słońca dla całego kraju. Parametr dla lokalizacji i miesiąca projektowego trzeba pobrać z wiarygodnych danych nasłonecznienia lub narzędzia projektowego, uwzględniając ustawienie panelu.

Uproszczony wzór ma postać:

P_panelu = E_dobowa ÷ (H_projektowe × K_systemu)

Gdzie:

P_panelu — wymagana moc znamionowa paneli w W;
E_dobowa — energia pobierana z akumulatora w ciągu doby;
H_projektowe — równoważne godziny pełnego nasłonecznienia dla lokalizacji, nachylenia i miesiąca projektowego;
K_systemu — przyjęty współczynnik uwzględniający straty po stronie pozyskania energii.

Współczynnik systemowy może obejmować między innymi temperaturę modułu, kontroler ładowania, przewody, zabrudzenie, niedopasowanie i inne przewidywane straty. Nie należy jednak liczyć tej samej straty dwa razy. Jeżeli straty przetwornicy PoE zostały już uwzględnione w energii dobowej pobieranej z akumulatora, nie dodaje się ich ponownie po stronie panelu.

Czy system ma tylko podtrzymywać pracę, czy także odzyskiwać autonomię?

Panel dobrany wyłącznie do przeciętnego dobowego obciążenia może nie zapewnić szybkiego naładowania akumulatora po kilku dniach słabego uzysku. Jeśli projekt wymaga odtworzenia rezerwy w określonym czasie, do energii dobowej trzeba dodać energię przeznaczoną na ładowanie:

E_ładowania_dziennie = energia do uzupełnienia ÷ liczba dni na odtworzenie rezerwy

Wtedy:

P_panelu = (E_dobowa + E_ładowania_dziennie) ÷ (H_projektowe × K_systemu)

Liczba dni na odzyskanie rezerwy jest decyzją projektową. Powinna odpowiadać krytyczności instalacji i realnym warunkom słonecznym, a nie arbitralnej wartości.

Szerszy proces doboru akumulatora, panelu i bilansu sezonowego opisuje poradnik o tym, jak dobrać autonomiczny system solarny do monitoringu CCTV.

Zweryfikuj napięcie, protokół i pomiary przy uruchomieniu

Dobry bilans energii nie potwierdza kompatybilności PoE. Są to dwa odrębne etapy projektu.

System może mieć wystarczająco dużo Wh, a mimo to nie uruchomić urządzenia z powodu niezgodnego napięcia, polaryzacji, pinoutu, protokołu lub limitu mocy. Przed podłączeniem sprawdź:

wymagane napięcie urządzenia zasilanego;
dopuszczalny zakres napięcia wejściowego urządzenia;
standard lub sposób realizacji PoE;
obecność albo brak detekcji i negocjacji urządzenia zasilanego;
polaryzację i pary wykorzystywane do przesyłu energii;
moc ciągłą oraz chwilową przetwornicy;
prąd po stronie wejściowej przy najniższym przewidywanym napięciu akumulatora;
kategorię, długość, przekrój i rezystancję toru kablowego;
zabezpieczenia nadprądowe oraz prawidłowość uziemienia i ochrony przepięciowej.

W przypadku POE24V dostępne dane nie potwierdzają detekcji ani negocjacji urządzenia zasilanego zgodnie z IEEE. Przed użyciem trzeba zatem zweryfikować napięcie, polaryzację, pinout oraz zgodność protokołu z konkretnym urządzeniem. Regulowane napięcie wyjściowe nie oznacza automatycznej zgodności ze wszystkimi odbiornikami PoE.

Pomiary odbiorcze

Po uruchomieniu instalacji warto wykonać pomiary w kilku punktach:

napięcia akumulatora bez obciążenia i pod obciążeniem;
prądu pobieranego z akumulatora;
mocy wejściowej i wyjściowej przetwornicy;
napięcia na końcu przewodu Ethernet;
poboru w trybie dziennym, nocnym i maksymalnym;
energii zużytej w reprezentatywnej dobie;
energii dostarczanej przez panel w warunkach możliwych do udokumentowania.

Pomiar dobowy pozwala porównać projektowy bilans Wh z rzeczywistym profilem pracy. Jeżeli wynik jest wyższy od założonego, należy ponownie przeliczyć autonomię i wymagany uzysk, a nie tylko zwiększać zabezpieczenie lub moc przetwornicy.

Najczęstsze błędy przy doborze zasilania solarnego PoE

Najczęściej spotykane problemy wynikają z pominięcia części toru energetycznego:

użycie maksymalnej mocy urządzenia jako jedynego parametru bez określenia cyklu pracy;
obliczenie energii kamery, ale pominięcie routera, switcha lub przetwornicy;
potraktowanie nominalnych Wh akumulatora jako energii w całości dostępnej na wyjściu;
przyjęcie maksymalnej deklarowanej sprawności jako stałej sprawności projektowej;
dobór panelu według rocznej średniej zamiast miesiąca projektowego;
brak rezerwy mocy na tryb nocny, rozruch lub jednoczesne obciążenie;
podwójne naliczenie tych samych strat;
założenie, że zgodna moc oznacza zgodny standard PoE;
porównywanie Ah akumulatorów o różnych napięciach;
brak pomiarów po wykonaniu instalacji.

Krótka lista kontrolna do obliczeń

Przed zatwierdzeniem projektu sprawdź, czy:

wszystkie odbiorniki i tryby pracy są ujęte w tabeli;
moc średnia i szczytowa zostały policzone osobno;
straty kabla i konwersji są jawnie opisanymi założeniami;
energia dobowa została wyrażona w Wh;
autonomia wynika z wymagań instalacji;
pojemność nominalna została przeliczona na energię użyteczną;
dane nasłonecznienia odpowiadają lokalizacji, orientacji i miesiącowi projektowemu;
uwzględniono wymagany czas odbudowy rezerwy;
potwierdzono napięcie, polaryzację, pinout i protokół PoE;
plan odbioru obejmuje pomiar mocy i energii w rzeczywistych trybach pracy.

Na koniec porównaj wynik obliczeń z parametrami modeli i komponentów Maxsol, uwzględniając liczbę portów, obciążenie ciągłe i szczytowe, odległość transmisji, napięcia, środowisko montażu oraz wymagane funkcje zarządzania. CS8040, CS12060 i POE24V należy traktować jako osobne elementy do oceny — nie jako automatycznie zgodny, przetestowany komplet.
