Jak wybrać system solarny do kamer zewnętrznych

Dobór systemu solarnego do zewnętrznych kamer monitoringu należy rozpocząć od określenia rzeczywistego poboru energii całej instalacji, sposobu zasilania urządzeń oraz warunków pracy w najtrudniejszej części roku. Moc panelu i nominalna pojemność akumulatora nie wystarczą do oceny, czy system będzie działał stabilnie.

Praktyczna decyzja powinna uwzględniać pięć czynników: obciążenie i interfejsy elektryczne, sezonowy dostęp do słońca, wymaganą autonomię, ochronę instalacji oraz koszt całego cyklu użytkowania. Dopiero na tej podstawie można porównać gotowy zestaw z systemem składanym z osobno dobranych komponentów.

1. Obciążenie kamer i interfejsy elektryczne

Najpierw trzeba sporządzić kompletną listę odbiorników energii. Oprócz kamer mogą to być między innymi switch PoE, router LTE, radiowy most CPE, punkt dostępowy, rejestrator, grzałka obudowy, oświetlacz podczerwieni albo konwerter napięcia.

W dokumentacji każdego urządzenia należy sprawdzić:

napięcie wejściowe;
typ zasilania: DC, passive PoE, IEEE 802.3af, 802.3at lub 802.3bt;
typowy i maksymalny pobór mocy;
chwilowy wzrost obciążenia podczas uruchamiania;
pobór energii po włączeniu promiennika IR, grzałki lub funkcji PTZ;
liczbę wymaganych portów i wyjść;
długość oraz przekrój przewodów zasilających;
dopuszczalny spadek napięcia.

Wartość podawana jako „maksymalna moc kamery” jest bezpieczniejszym punktem odniesienia niż pobór typowy, ale nadal nie opisuje całej instalacji. Straty w przetwornicach, switchu i przewodach również obciążają akumulator.

Hipotetyczne założenie projektowe: kamera pobierająca 8 W w dzień może wymagać większej mocy po uruchomieniu promiennika podczerwieni. Jeżeli w kalkulacji przyjęto wyłącznie wartość dzienną, nocne zużycie zostanie zaniżone. Jest to przykład metody doboru, a nie wynik pomiaru konkretnego urządzenia.

DC12V nie oznacza automatycznej zgodności

System z wyjściami DC12V nie zasili bezpośrednio każdej kamery PoE. Może być potrzebny odpowiedni switch, injector albo konwerter DC-DC. Trzeba wtedy sprawdzić zarówno wymagania kamery, jak i budżet mocy urządzenia pośredniczącego.

Podobnie sama zgodność napięcia nie wystarcza. Należy potwierdzić:

dopuszczalny prąd pojedynczego wyjścia;
łączny prąd wszystkich wyjść;
rodzaj i polaryzację złączy;
zabezpieczenie przed zwarciem oraz przeciążeniem;
możliwość jednoczesnego zasilania wszystkich urządzeń;
zachowanie systemu przy rozładowanym akumulatorze i ponownym uruchomieniu.

Jeżeli monitoring przesyła dane bezprzewodowo, trzeba uwzględnić także pobór energii przez urządzenia sieciowe. W lokalizacji bez infrastruktury kablowej część komunikacyjna może być równie ważna dla bilansu energetycznego jak same kamery.

2. Sezonowy dostęp do słońca i zacienienie

Panel należy dobierać do najtrudniejszego okresu pracy, a nie do słonecznego dnia, w którym wykonywana jest wizja lokalna. W Polsce długość dnia, wysokość słońca i warunki pogodowe zmieniają się sezonowo, dlatego instalacja całoroczna wymaga bardziej konserwatywnych założeń niż system używany tylko w wybranych miesiącach.

Przed wyborem zestawu warto ocenić:

czy kamera ma pracować cały rok, czy sezonowo;
jakie przeszkody mogą zasłaniać panel rano, w południe i po południu;
czy cień będzie się zmieniał wraz z porą roku;
czy w przyszłości mogą pojawić się nowe budynki, reklamy lub roślinność;
jaki jest możliwy kierunek i kąt ustawienia modułu;
czy konstrukcja umożliwia korektę położenia;
jak łatwy będzie dostęp do czyszczenia panelu.

Cień rzucany przez słup, krawędź dachu lub gałąź może ograniczyć uzysk energii nawet wtedy, gdy większość powierzchni instalacji znajduje się w słońcu. Nie należy więc oceniać lokalizacji wyłącznie na podstawie wolnej przestrzeni montażowej.

Wizja lokalna powinna obejmować cały tor energii

Podczas oględzin trzeba wyznaczyć nie tylko miejsce dla kamery, lecz także położenie panelu, akumulatora, szafy, przewodów i zabezpieczeń. Najlepszy punkt obserwacyjny nie zawsze zapewnia dobre warunki solarne.

Jeżeli panel musi znajdować się dalej od pozostałych elementów, większa długość przewodów może zwiększyć spadki napięcia. Należy wtedy sprawdzić przekrój kabla, parametry kontrolera i dopuszczalną konfigurację wejścia PV. Nie powinno się samodzielnie zwiększać liczby lub mocy paneli bez potwierdzenia limitów napięcia, prądu i mocy kontrolera.

W projekcie warto też zostawić margines na zabrudzenie, okresowe zasłonięcie oraz naturalną zmienność warunków słonecznych. Margines nie zastępuje jednak analizy lokalizacji i nie stanowi gwarancji ciągłej pracy.

3. Autonomia i wymagania dotyczące akumulatora

Autonomia określa, jak długo system ma zasilać monitoring przy ograniczonym lub zerowym ładowaniu z panelu. Powinna wynikać z krytyczności obiektu, dopuszczalnej przerwy w rejestracji, możliwości dojazdu serwisu oraz sezonowych warunków pracy.

Nie istnieje jedna właściwa wartość dla każdej instalacji. Innych założeń wymaga pojedyncza kamera obserwacyjna, a innych kilka kamer, łączność radiowa i lokalny rejestrator. Większa pojemność nominalna akumulatora również nie daje automatycznie określonego czasu działania.

Nominalne Wh nie są równe energii, którą można dostarczyć do odbiorników. Na rezultat wpływają między innymi:

dopuszczalna głębokość rozładowania;
straty kontrolera i przetwornic;
temperatura;
zabezpieczenia akumulatora;
stan naładowania na początku okresu bez słońca;
profil zużycia w dzień i w nocy;
progi odłączenia oraz ponownego załączenia obciążenia.

Szczegółową metodę bilansowania zapotrzebowania, strat, panelu i rezerwy opisuje poradnik jak dobrać autonomiczny system solarny do CCTV. Z kolei przy porównywaniu technologii magazynowania warto sprawdzić znaczenie akumulatora LiFePO4 w solarnym monitoringu. W tym przewodniku najważniejsza jest interpretacja wyników: obliczenia powinny obejmować kompletny system, a nie tylko moc podaną na etykiecie kamery.

Ustal zachowanie systemu przy niedoborze energii

Projektant powinien z góry określić, co ma nastąpić po spadku poziomu naładowania. Możliwe strategie obejmują odłączenie mniej ważnego odbiornika, ograniczenie transmisji, wyłączenie dodatkowego oświetlenia albo kontrolowane zatrzymanie całego systemu. Realizacja takiej funkcji zależy od zastosowanych urządzeń sterujących i nie jest domyślną cechą każdego zestawu.

Trzeba również potwierdzić temperatury dopuszczalne dla ładowania akumulatora. Temperatura pracy obudowy, akumulatora i elektroniki może różnić się od temperatury powietrza. Nie należy zakładać, że sama technologia LiFePO4 rozwiązuje wszystkie problemy związane z zimowym montażem.

4. Ochrona instalacji, montaż i konserwacja

System solarny do zewnętrznych kamer bezpieczeństwa jest instalacją energetyczną, sieciową i mechaniczną. Jego niezawodność zależy nie tylko od panelu i akumulatora, lecz także od sposobu prowadzenia przewodów, ochrony złączy, obudowy oraz jakości montażu.

Przed zakupem należy ustalić wymagania dotyczące:

odporności obudów na pył i wodę;
zakresu temperatur pracy poszczególnych elementów;
ochrony przeciwprzepięciowej po stronie zasilania i transmisji;
uziemienia oraz połączeń wyrównawczych;
zabezpieczenia przewodów przed promieniowaniem UV i uszkodzeniem mechanicznym;
odprowadzania wody i ograniczania kondensacji;
obciążenia konstrukcji panelu przez wiatr oraz inne warunki środowiskowe;
ochrony przed nieautoryzowanym dostępem;
bezpiecznej obsługi serwisowej.

Wymagany poziom ochrony trzeba potwierdzić dla konkretnej obudowy i kompletnej konfiguracji. Szczelność pojedynczego komponentu nie przesądza o szczelności całego zestawu po wykonaniu przepustów kablowych.

Zaplanuj konserwację przed montażem

Panel, szafa i akumulator powinny być dostępne dla technika bez demontażu innych elementów instalacji. Warto określić, jak będą wykonywane:

oględziny mocowań i przewodów;
czyszczenie powierzchni panelu;
kontrola złączy i przepustów;
odczyt stanu kontrolera;
sprawdzanie napięć oraz obciążenia;
aktualizacja lub diagnostyka urządzeń sieciowych;
wymiana akumulatora albo elektroniki.

Opcjonalny interfejs komunikacyjny, taki jak RS485, może ułatwić integrację diagnostyczną, ale jego obecność nie oznacza automatycznej zgodności z dowolnym systemem zarządzania. Należy sprawdzić protokół, dostępne parametry, okablowanie i sposób wykorzystania danych.

Częstym błędem jest umieszczenie akumulatora lub sterownika w szczelnej skrzynce bez oceny temperatury wewnętrznej, kondensacji i możliwości serwisu. Drugim jest montaż panelu tam, gdzie późniejsze czyszczenie wymaga specjalistycznego dostępu. Takie oszczędności na etapie instalacji mogą podnieść koszty obsługi.

5. Koszt cyklu życia i możliwość rozbudowy

Najtańszy zestaw w zakupie nie musi być najtańszym rozwiązaniem w całym okresie użytkowania. Porównanie powinno obejmować projekt, konstrukcję, okablowanie, zabezpieczenia, uruchomienie, wizyty serwisowe, części zamienne oraz ewentualną rozbudowę.

Zestaw zintegrowany czy osobno dobrane komponenty?

Kryterium	Zestaw zintegrowany	Komponenty dobierane osobno
Dobór początkowy	Mniej elementów do zestawienia, ale nadal trzeba potwierdzić zgodność z kamerami	Więcej pracy projektowej i kontroli interfejsów
Elastyczność	Ograniczona konfiguracją zestawu	Większa swoboda doboru panelu, akumulatora, kontrolera i wyjść
Rozbudowa	Zależy od limitów kontrolera, obudowy i instalacji	Można przewidzieć rezerwę, lecz każdy element musi być ponownie zweryfikowany
Odpowiedzialność za integrację	Mniej połączeń projektowych, ale zestaw nie obejmuje automatycznie całego toru CCTV	Integrator odpowiada za zgodność i współpracę wszystkich komponentów
Serwis	Potencjalnie prostsza identyfikacja podzespołów	Łatwiejsza zamiana wybranych elementów, jeśli zachowano standardowe interfejsy
Ryzyko błędu	Założenie, że gotowy zestaw pasuje do każdej kamery	Niedopasowanie napięć, limitów kontrolera albo zabezpieczeń

Gotowy system jest dobrym punktem wyjścia, gdy jego napięcia, liczba wyjść i parametry energetyczne odpowiadają projektowi. Konfiguracja składana osobno może być lepsza przy nietypowym PoE, dużej odległości, szczególnych wymaganiach obudowy lub planowanej rozbudowie.

Przykładowe poziomy konfiguracji

Poniższe produkty są przykładami do porównania, a nie przetestowanymi kompletami zgodnymi z określoną kamerą:

Przykład systemu	Udokumentowana konfiguracja	Potencjalny punkt odniesienia
Maxsol CS8040: panel 80W i akumulator 576Wh	Monokrystaliczny panel 80W, akumulator LiFePO4 12,8V 45Ah 576Wh, kontroler MPPT, trzy wyjścia DC12V; RS485 opcjonalnie	Porównanie dla instalacji o mniejszym obciążeniu i maksymalnie trzech wymaganych wyjściach DC12V

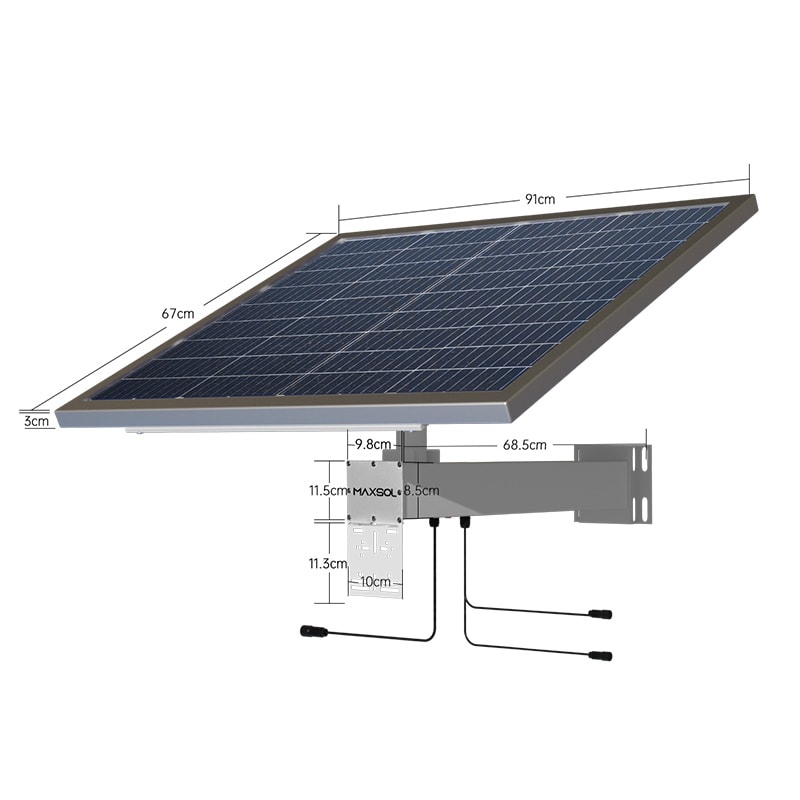

Maxsol CS12060: panel 120W i akumulator 768Wh	Monokrystaliczny panel 120W, akumulator LiFePO4 12,8V 60Ah 768Wh, kontroler MPPT, trzy wyjścia DC12V; RS485 opcjonalnie	Ocena projektu wymagającego większego panelu i nominalnej pojemności niż w CS8040
Maxsol CS400150: panele 400W i akumulator 1920Wh	Dwa moduły po 200W, łącznie 400W, akumulator LiFePO4 12,8V 150Ah 1920Wh, sterowanie MPPT, cztery wyjścia DC12V	Porównanie dla większej liczby odbiorników lub wyższego zapotrzebowania energetycznego

Nie wolno wyznaczać czasu autonomii wyłącznie przez podzielenie nominalnej pojemności Wh przez moc kamer. Przed wyborem każdego wariantu należy sprawdzić aktualną kartę katalogową i dostarczaną konfigurację, w szczególności limity napięcia, prądu i mocy PV kontrolera, temperaturę ładowania akumulatora oraz zastosowane zabezpieczenia.

Przy planowanej rozbudowie warto określić docelową, a nie tylko początkową liczbę kamer. Rezerwa powinna dotyczyć energii, liczby wyjść, miejsca w obudowie, budżetu PoE, przepustowości sieci oraz konstrukcji montażowej. Nie oznacza to jednak, że do istniejącego kontrolera można bez weryfikacji dodać kolejny panel lub akumulator.

Lista kontrolna wyboru dostawcy i konfiguracji

Przed złożeniem zamówienia integrator lub dział zakupów powinien uzyskać jednoznaczne odpowiedzi na poniższe pytania.

Dokumentacja techniczna

Czy dostępna jest aktualna karta katalogowa dokładnie tej konfiguracji?
Jakie są limity wejścia PV kontrolera: napięcie, prąd i moc?
Jakie napięcie i maksymalny prąd zapewnia każde wyjście?
Jaki jest łączny limit obciążenia?
Jak działają zabezpieczenia przed zwarciem, przeciążeniem, przeładowaniem i nadmiernym rozładowaniem?
W jakim zakresie temperatur dozwolone jest ładowanie akumulatora?
Czy opcjonalne funkcje, w tym RS485, są częścią zamawianej wersji?

Zgodność z monitoringiem i siecią

Czy kamery wymagają DC12V, standardowego PoE czy rozwiązania niestandardowego?
Czy switch, router, most radiowy i pozostałe urządzenia zostały ujęte w bilansie?
Czy system ma wystarczającą liczbę wyjść i odpowiednie złącza?
Czy długość przewodów i spadki napięcia zostały sprawdzone?
Czy urządzenia uruchomią się poprawnie po odłączeniu i powrocie zasilania?

Warunki montażowe

Czy panel można ustawić bez trwałego zacienienia?
Czy konstrukcja i sposób mocowania odpowiadają warunkom danego miejsca?
Czy obudowa, przepusty i złącza zapewniają wymaganą ochronę środowiskową?
Czy przewidziano ochronę przeciwprzepięciową, uziemienie i zabezpieczenie przewodów?
Czy serwis będzie miał bezpieczny dostęp do panelu, akumulatora i sterownika?

Koszt i obsługa w całym cyklu użytkowania

Co dokładnie znajduje się w dostawie, a co trzeba kupić osobno?
Czy dostępna jest lista kompatybilnych części zamiennych?
Czy pojedyncze podzespoły można wymieniać bez przebudowy całej instalacji?
Jak przebiega diagnostyka i które parametry można odczytać?
Jakie warunki handlowe, gwarancyjne i serwisowe obowiązują dla zamawianej konfiguracji?
Czy rozbudowa wymaga wymiany kontrolera, przewodów, zabezpieczeń lub konstrukcji?

Ostateczny wybór powinien wynikać z udokumentowanego bilansu energii i kontroli interfejsów, a nie tylko z mocy panelu zapisanej w nazwie zestawu. Następnym krokiem może być porównanie trzech opisanych konfiguracji Maxsol z liczbą portów, obciążeniem, odległością przewodów, sposobem zasilania, warunkami środowiskowymi oraz wymaganiami dotyczącymi zarządzania w konkretnym projekcie.
