MPPT czy PWM do zewnętrznego systemu solarnego?

W większości całorocznych instalacji zewnętrznych lepszym wyborem będzie regulator MPPT. Pozwala on użyć napięcia panelu wyższego od napięcia akumulatora i na bieżąco dobiera punkt pracy modułu. Ma to szczególne znaczenie przy niskiej temperaturze, zmiennym nasłonecznieniu, dłuższych przewodach oraz ograniczonej powierzchni montażowej.

PWM pozostaje rozsądną opcją w prostym, niewielkim systemie, jeśli napięcie panelu jest dobrze dopasowane do akumulatora, warunki pracy są przewidywalne, a niski koszt początkowy jest ważniejszy niż elastyczność projektowa. Sam napis „MPPT” nie gwarantuje jednak dobrego wyniku — regulator nadal musi być poprawnie dobrany pod względem napięcia PV, prądu ładowania, profilu LiFePO4 i poboru własnego.

Jak działają regulatory MPPT i PWM

Regulatory PWM i MPPT realizują to samo podstawowe zadanie: kontrolują przepływ energii z panelu fotowoltaicznego do akumulatora. Różnią się jednak sposobem wykorzystywania napięcia oraz prądu dostępnego po stronie PV.

Zasada działania PWM

Regulator PWM łączy panel z akumulatorem impulsowo. W praktyce napięcie robocze modułu zostaje sprowadzone w okolice aktualnego napięcia baterii.

Jeżeli panel ma punkt maksymalnej mocy przy napięciu wyraźnie wyższym niż napięcie ładowania, PWM nie przekształca tej różnicy w dodatkowy prąd po stronie akumulatora. Część potencjalnie dostępnej mocy panelu pozostaje więc niewykorzystana.

PWM sprawdza się najlepiej, gdy:

panel jest przeznaczony napięciowo do danej baterii;
przewody między panelem a regulatorem są krótkie;
moc instalacji jest niewielka;
system nie wymaga dużej rezerwy projektowej;
warunki sezonowe nie powodują częstej pracy przy ograniczonym nasłonecznieniu.

Zasada działania MPPT

Regulator MPPT wyszukuje punkt, w którym iloczyn napięcia i prądu panelu jest w danych warunkach największy. Następnie przekształca wyższe napięcie po stronie PV na napięcie odpowiednie dla akumulatora, zwiększając dostępny prąd ładowania w granicach parametrów urządzenia.

Nie oznacza to, że MPPT „tworzy” dodatkową energię. Pozwala jedynie lepiej wykorzystać energię dostępną z prawidłowo dobranego modułu.

Warto też odróżnić trzy pojęcia:

sprawność śledzenia MPPT — zdolność znalezienia właściwego punktu pracy panelu;
sprawność przetwarzania regulatora — straty podczas konwersji napięcia;
sprawność całego systemu — uwzględnia również temperaturę, przewody, zacienienie, akumulator, odbiorniki oraz pobór własny elektroniki.

Wysoka sprawność śledzenia nie jest zatem równoznaczna z równie wysoką sprawnością całej instalacji.

Cecha	PWM	MPPT
Sposób pracy	Łączy napięcie panelu z poziomem napięcia baterii	Śledzi punkt maksymalnej mocy i przetwarza napięcie
Dobór napięcia panelu	Wymaga bliskiego dopasowania do akumulatora	Dopuszcza większą różnicę napięć w granicach wejścia PV
Elastyczność konfiguracji	Mniejsza	Większa
Zachowanie przy chłodnym panelu	Nie wykorzystuje w pełni wzrostu napięcia	Może wykorzystać wyższe napięcie, o ile nie zostanie przekroczony limit wejścia
Koszt początkowy	Zwykle niższy	Zwykle wyższy
Złożoność doboru	Pozornie prosta, ale zależna od dopasowania napięć	Wymaga kontroli Voc, prądu, mocy i parametrów baterii
Typowe zastosowanie	Małe, proste układy	Instalacje całoroczne, zdalne i o ograniczonej powierzchni PV

Dopasowanie napięcia panelu i akumulatora

Najważniejszą różnicą projektową w porównaniu MPPT vs PWM jest sposób dopasowania panelu do napięcia baterii.

Dla regulatora trzeba sprawdzić co najmniej:

napięcie obwodu otwartego panelu, czyli Voc;
napięcie panelu w punkcie maksymalnej mocy, czyli Vmp;
prąd zwarciowy Isc;
prąd w punkcie maksymalnej mocy Imp;
maksymalne napięcie, prąd i moc wejścia PV regulatora;
maksymalny prąd ładowania akumulatora;
konfigurację szeregową lub równoległą paneli;
minimalne i maksymalne napięcie robocze baterii.

Dlaczego Voc zimą jest krytyczne

Napięcie obwodu otwartego modułu rośnie, gdy temperatura ogniw spada. Dlatego nie wolno porównywać limitu wejściowego regulatora wyłącznie z wartością Voc podaną dla standardowych warunków testowych.

Należy obliczyć skorygowane Voc dla najniższej przewidywanej temperatury ogniw w miejscu montażu, używając współczynnika temperaturowego z dokumentacji panelu. Następnie trzeba pozostawić odpowiedni margines względem maksymalnego napięcia wejściowego regulatora.

Dotyczy to szczególnie paneli połączonych szeregowo, ponieważ ich napięcia się sumują. Przekroczenie limitu PV może uszkodzić regulator — niezależnie od tego, czy średnia moc paneli wydaje się bezpieczna.

Prąd panelu i limit ładowania

Połączenie równoległe zwiększa prąd array PV. W takiej konfiguracji trzeba uwzględnić sumę prądów oraz zasady doboru zabezpieczeń i przewodów.

Po stronie baterii MPPT może przekształcić wyższe napięcie PV w wyższy prąd ładowania. Z tego powodu kontrola samego prądu panelu nie wystarcza.

Hipotetyczne założenie projektowe: jeśli array dostarcza 200 W, a napięcie ładowania wynosi około 14 V, teoretyczny prąd po stronie baterii może przekraczać 14 A przed uwzględnieniem strat i ograniczeń regulatora. Nie jest to wynik pomiaru konkretnego produktu. Pokazuje jedynie, dlaczego regulator, przewody, bezpieczniki i akumulator muszą być dobrane do prądu po stronie ładowania, a nie tylko do wartości Imp modułu.

Jeżeli system ma zasilać kamerę, punkt dostępowy, most radiowy lub inne odbiorniki przez całą dobę, wybór regulatora powinien być częścią pełnego bilansu energetycznego. Procedurę obejmującą obciążenie, straty i rezerwę opisuje poradnik o doborze autonomicznego systemu solarnego do monitoringu CCTV.

Temperatura, zacienienie i uzysk sezonowy

MPPT jest szczególnie przydatny wtedy, gdy punkt maksymalnej mocy panelu wyraźnie zmienia się w ciągu dnia i roku. Nie oznacza to jednak stałego ani uniwersalnego procentowego zysku względem PWM.

Niska temperatura

W chłodnych warunkach napięcie modułu zwykle rośnie. MPPT może wykorzystać różnicę między napięciem roboczym panelu a napięciem akumulatora, o ile konfiguracja mieści się w jego zakresie wejściowym.

Jednocześnie niska temperatura zwiększa ryzyko przekroczenia dopuszczalnego Voc. MPPT daje więc większą elastyczność, ale wymaga dokładniejszego sprawdzenia skrajnych warunków.

Wysoka temperatura modułu

Rozgrzany panel pracuje przy niższym napięciu. Trzeba sprawdzić, czy Vmp w takich warunkach pozostanie wystarczająco wysokie, aby regulator mógł rozpocząć lub kontynuować ładowanie baterii.

Zbyt mały zapas napięcia może ograniczyć ładowanie zarówno w układzie PWM, jak i MPPT. Szczegółowy minimalny poziom zależy od konstrukcji regulatora i powinien być podany w jego aktualnej karcie katalogowej.

Częściowe zacienienie

Cień rzucany przez maszt, antenę, obudowę, przewód lub roślinność może zmienić charakterystykę całego panelu albo szeregu paneli. MPPT potrafi dostosować punkt pracy do nowych warunków, ale nie usuwa fizycznej straty spowodowanej zacienieniem.

Przy złożonym profilu cienia charakterystyka PV może mieć więcej niż jedno lokalne maksimum. Algorytmy regulatorów różnią się sposobem reagowania na taką sytuację. Nie należy więc zakładać, że każdy MPPT uzyska identyczny efekt.

Pierwszym środkiem zaradczym powinno być ograniczenie zacienienia poprzez właściwe ustawienie panelu i rozmieszczenie wyposażenia, a nie próba skompensowania błędu większym regulatorem.

Krótkie dni i zmienne zachmurzenie

W instalacji całorocznej ważna jest nie tylko energia uzyskana w najlepszych godzinach, ale również czas, w którym moc panelu wystarcza do ładowania akumulatora. MPPT może lepiej wykorzystywać zmienne warunki, lecz nie zastąpi odpowiedniej powierzchni PV ani pojemności baterii.

Nie należy na tej podstawie deklarować gwarantowanej autonomii. Wynik zależy między innymi od lokalizacji i ustawienia modułu, profilu obciążenia, strat przewodów, temperatury oraz dopuszczalnego zakresu rozładowania baterii.

Profil ładowania LiFePO4 i kontrola BMS

Wybór MPPT zamiast PWM nie rozwiązuje problemu zgodności z akumulatorem. Regulator musi mieć właściwy profil ładowania dla zastosowanej chemii, a jego ustawienia powinny współpracować z systemem BMS.

Dla akumulatora LiFePO4 należy potwierdzić:

napięcie ładowania i jego dokładność;
sposób zakończenia lub ograniczenia ładowania;
obecność i ustawienie ładowania podtrzymującego;
funkcję kompensacji temperaturowej;
dopuszczalną temperaturę ładowania akumulatora;
reakcję regulatora po odłączeniu baterii przez BMS;
maksymalny prąd ładowania akumulatora;
kolejność podłączania baterii, PV i odbiorników.

Profile przeznaczone dla akumulatorów kwasowo-ołowiowych mogą obejmować etapy lub napięcia nieodpowiednie dla LiFePO4. Szczególną uwagę należy zwrócić na funkcję wyrównywania, która nie powinna być automatycznie stosowana do tej chemii.

BMS jest warstwą ochronną, a nie podstawową metodą regulowania każdego cyklu. Jeżeli regularnie odcina ładowanie z powodu zbyt wysokiego napięcia albo temperatury, należy skorygować konfigurację systemu zamiast traktować takie odłączenia jako normalny sposób pracy.

Istotnym ograniczeniem może być także ładowanie w niskiej temperaturze. Dopuszczalny zakres zależy od konkretnego akumulatora, jego BMS i ewentualnych funkcji termicznych. Zawsze trzeba sprawdzić aktualną dokumentację dostarczonej konfiguracji. Szersze omówienie właściwości tej chemii znajduje się w artykule o zaletach akumulatorów LiFePO4 w solarnych systemach CCTV.

Koszt całkowity i ograniczenia regulatora

Cena zakupu regulatora to tylko jeden z elementów kosztu systemu. Rzetelne porównanie powinno obejmować panel, konstrukcję montażową, okablowanie, zabezpieczenia, obudowę, akumulator oraz czas potrzebny na konfigurację i diagnostykę.

MPPT może uzasadnić wyższy koszt początkowy, gdy:

powierzchnia dostępna pod panel jest ograniczona;
panel musi znajdować się daleko od baterii;
system pracuje przez cały rok;
odbiorniki mają działać również przy mniej korzystnych warunkach;
planowana jest rozbudowa array PV;
napięcie panelu jest wyższe od napięcia akumulatora;
koszt wizyty serwisowej jest istotny.

PWM może mieć korzystniejszy bilans kosztowy, jeżeli instalacja jest mała, łatwo dostępna, dobrze dopasowana napięciowo i nie wymaga dużej elastyczności.

Pobór własny ma znaczenie

Każdy regulator pobiera energię na zasilanie elektroniki. Bardziej rozbudowany MPPT może mieć większy pobór własny niż prosty PWM, chociaż rzeczywiste wartości zależą od konstrukcji konkretnego urządzenia.

W systemie z dużym panelem różnica może być mało istotna. W niewielkiej instalacji z ciągłym obciążeniem nocnym nawet nieduży pobór przez całą dobę wpływa jednak na bilans.

W dokumentacji warto sprawdzić:

pobór własny przy aktywnym ładowaniu;
pobór nocny z akumulatora;
zużycie interfejsów komunikacyjnych;
działanie wyjścia obciążenia;
zachowanie po osiągnięciu progu odłączenia odbiorników.

Parametry graniczne, których nie wolno pomijać

Przed wyborem regulatora trzeba porównać nie tylko jego nominalny prąd, lecz cały zestaw ograniczeń:

Maksymalne napięcie Voc array PV po korekcie temperaturowej.
Maksymalny prąd wejściowy i dopuszczalny prąd zwarciowy.
Maksymalną moc PV dla napięcia danej baterii.
Maksymalny prąd ładowania.
Zakres napięcia roboczego MPPT.
Dopuszczalny prąd wyjścia obciążenia.
Temperaturę pracy regulatora i wpływ temperatury na jego obciążalność.
Profil ładowania oraz możliwość zmiany ustawień.
Stopień ochrony samego urządzenia lub wymagania dotyczące obudowy.
Pobór własny i dostępne funkcje monitoringu.

Przewymiarowanie paneli względem nominalnej mocy regulatora bywa dopuszczane przez niektóre konstrukcje, ale nie jest zasadą uniwersalną. Trzeba zweryfikować osobno limity mocy, napięcia, prądu roboczego i Isc. Regulator może ograniczać moc w pewnych warunkach, ale nie wolno zakładać, że ochroni wejście przed każdym przekroczeniem parametrów.

Kiedy wybrać MPPT, a kiedy PWM

MPPT będzie zwykle lepszy, gdy:

instalacja zasila ważne odbiorniki pracujące bez stałego dostępu do sieci;
oczekiwane są duże zmiany temperatury i nasłonecznienia;
array PV pracuje przy napięciu wyższym niż bateria;
przewody od panelu są długie i korzystne jest przesyłanie energii przy wyższym napięciu;
miejsce na moduły jest ograniczone;
system ma działać całorocznie;
wymagane są monitoring lub zdalna diagnostyka;
konfiguracja może być później rozbudowywana.

Przykładem podejścia opartego na MPPT jest system Maxsol CS8040 z panelem 80 W i akumulatorem LiFePO4 576 Wh. Udokumentowana konfiguracja obejmuje monokrystaliczny panel 80 W, akumulator 12,8 V 45 Ah, regulator MPPT oraz trzy wyjścia DC 12 V; RS485 jest opcjonalny.

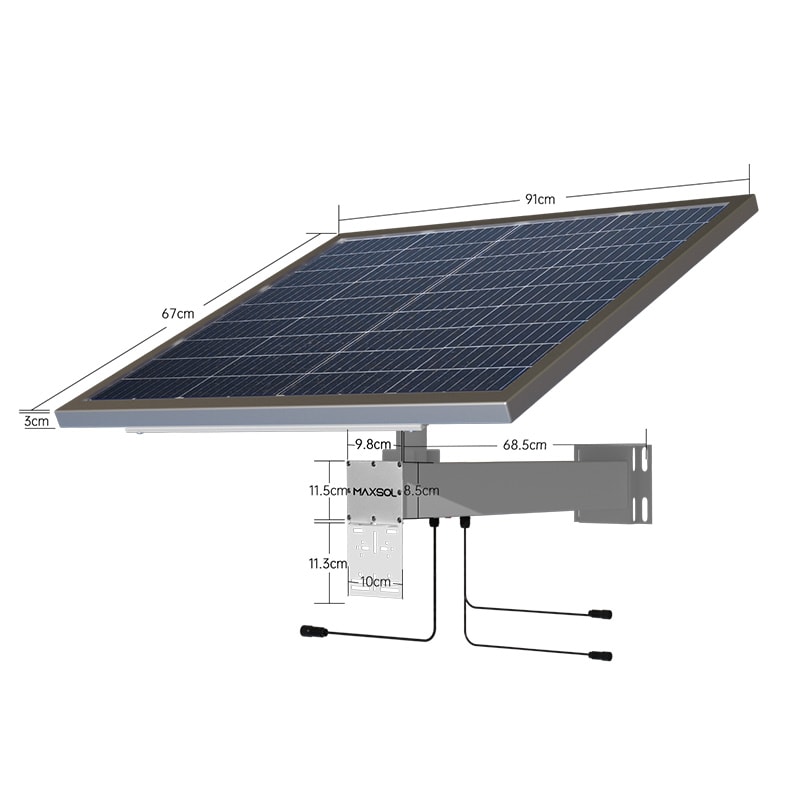

Drugim przykładem jest system Maxsol CS12060 z panelem 120 W i akumulatorem LiFePO4 768 Wh, opisany z panelem monokrystalicznym 120 W, akumulatorem 12,8 V 60 Ah, regulatorem MPPT i trzema wyjściami DC 12 V; RS485 również jest opcjonalny.

Są to przykłady do porównania podczas selekcji, a nie deklaracja gwarantowanej autonomii ani gotowego dopasowania do dowolnego odbiornika. Nominalna energia baterii w Wh nie jest równa energii, którą można dostarczyć do urządzeń po uwzględnieniu ograniczeń BMS, temperatury, strat i progów odłączenia. Trzeba też potwierdzić aktualną kartę katalogową oraz dostarczaną konfigurację, w tym limity PV i temperatury ładowania.

PWM może wystarczyć, gdy:

system ma niewielką moc i prostą architekturę;
panel jest właściwie dopasowany do napięcia akumulatora;
odległość między panelem a regulatorem jest mała;
instalacja pracuje sezonowo lub zasila niekrytyczne obciążenie;
ewentualny niedobór energii nie powoduje istotnego ryzyka operacyjnego;
priorytetem jest minimalizacja kosztu początkowego;
pobór własny wybranego MPPT byłby znaczącą częścią dziennego bilansu.

Nie należy jednak wybierać PWM wyłącznie dlatego, że panel i bateria są określane jako „12 V”. Są to wartości nominalne, a rzeczywiste napięcia robocze i ładowania różnią się. Konieczne pozostaje porównanie Vmp, Voc, profilu baterii i limitów regulatora.

Praktyczna lista kontrolna przed zakupem

Przed ostatecznym wyborem MPPT lub PWM odpowiedz na następujące pytania:

Jaki jest rzeczywisty dobowy profil poboru mocy urządzeń?
Jakie są Voc, Vmp, Isc i Imp panelu?
Jak zmieni się Voc przy najniższej temperaturze projektowej?
Czy Vmp pozostanie wystarczające przy rozgrzanym panelu?
Czy regulator akceptuje łączną moc i prąd array PV?
Czy maksymalny prąd ładowania jest bezpieczny dla akumulatora?
Czy profil ładowania jest zgodny z LiFePO4 i ustawieniami BMS?
Czy akumulator może być ładowany w przewidywanym zakresie temperatur?
Ile energii pobiera sam regulator w dzień i w nocy?
Czy przewody, złącza i zabezpieczenia są dobrane do prądu i odległości?
Czy panel może być okresowo zasłaniany przez elementy instalacji?
Czy potrzebny jest lokalny lub zdalny monitoring?
Jak system zachowa się po odłączeniu baterii przez BMS albo po zaniku zasilania odbiorników?

W zewnętrznym systemie solarnym MPPT jest zwykle bardziej elastycznym rozwiązaniem, ale o wyniku decyduje koordynacja całego toru: panelu, regulatora, baterii, BMS, przewodów i odbiorników. PWM pozostaje użyteczny tam, gdzie układ jest prosty i precyzyjnie dopasowany napięciowo.

Następnym krokiem może być porównanie wskazanych systemów Maxsol pod kątem liczby wymaganych wyjść, rzeczywistego obciążenia, długości przewodów, mocy panelu, warunków środowiskowych oraz potrzeb w zakresie zarządzania i opcjonalnej komunikacji RS485. Przed wyborem należy zweryfikować aktualną dokumentację oraz parametry konkretnej dostarczanej konfiguracji.
