PoE na zewnątrz: lista kontrolna dla integratora

Dobre zasilanie PoE na zewnątrz zaczyna się nie od wyboru przełącznika, lecz od rozpisania całego toru: źródła energii, konwersji napięcia, odbiorników, przewodów, zabezpieczeń i interfejsów danych. Następnie trzeba policzyć zapotrzebowanie każdego portu oraz całego systemu, uwzględnić rozruch urządzeń i straty na kablach, a na końcu sprawdzić zachowanie instalacji przy zaniku i powrocie zasilania.

Poniższa checklista instalatora i integratora zasilania PoE outdoor obejmuje zarówno systemy zasilane z sieci, jak i instalacje DC współpracujące z fotowoltaiką oraz akumulatorem. Nie należy jednak zakładać, że urządzenia z obu grup są automatycznie kompatybilne — zgodność napięcia, polaryzacji, pinoutu, protokołu PoE i zabezpieczeń trzeba potwierdzić w aktualnej dokumentacji każdego elementu.

Zmapuj źródła zasilania, odbiorniki, konwertery i interfejsy

Pierwszym dokumentem roboczym powinien być prosty schemat blokowy. Musi pokazywać, skąd pochodzi energia, gdzie jest przekształcana, które urządzenia są zasilane z poszczególnych gałęzi oraz jak biegną połączenia danych.

Zacznij od źródła energii

Ustal, który wariant opisuje projekt:

zasilanie AC z sieci lub lokalnej rozdzielnicy,
zasilanie DC z istniejącego systemu,
panel fotowoltaiczny, regulator i akumulator,
zasilanie podstawowe z podtrzymaniem,
układ hybrydowy z więcej niż jednym źródłem.

Dla każdego źródła zapisz nominalny oraz dopuszczalny zakres napięcia, maksymalny dostępny prąd, sposób zabezpieczenia i spodziewane zachowanie po przerwie. W systemie solarnym potrzebne są dodatkowo parametry paneli, regulatora i akumulatora oraz przyjęty profil zużycia energii. Sama pojemność akumulatora nie określa autonomii bez znajomości rzeczywistego obciążenia, strat i warunków ładowania.

Jeśli projekt obejmuje różne poziomy DC, pomocny będzie przewodnik 12 V, 24 V czy 48 V w solarnym systemie monitoringu. Wyższe napięcie może ograniczyć prąd po stronie magistrali, ale nie eliminuje konieczności sprawdzenia zakresów wejściowych wszystkich urządzeń.

Rozpisz każdą konwersję napięcia

Na schemacie zaznacz kolejno:

wejście AC lub DC,
zabezpieczenie wejściowe,
zasilacz, regulator albo przetwornicę,
przełącznik lub injektor PoE,
przewód Ethernet,
urządzenie końcowe, czyli PD,
osobne obciążenia nie-PoE.

Każdy etap ma własne ograniczenia. Napięcie zgodne z wejściem konwertera nie oznacza jeszcze zgodnego wyjścia PoE. Trzeba sprawdzić także polaryzację, sposób podania zasilania na pary przewodu, maksymalny prąd, obsługę negocjacji oraz zachowanie przy zwarciu i przeciążeniu.

Przykładem oddzielnej warstwy konwersji jest regulowany konwerter DC–PoE POE24V. Przyjmuje on 12–36 V DC i zapewnia regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz LCD napięcia. Udokumentowane ciągłe obciążenie przy konwersji 12 V do 48 V wynosi maksymalnie 30 W. Dostępne informacje nie potwierdzają negocjacji IEEE PoE, dlatego przed podłączeniem odbiornika należy zweryfikować protokół, pinout, polaryzację i wymagany sposób podania zasilania.

Utwórz tabelę odbiorników

Dla każdej kamery, punktu dostępowego, mostu radiowego, grzałki, oświetlacza i urządzenia pomocniczego zapisz:

model i funkcję,
napięcie wejściowe,
deklarowany pobór typowy i maksymalny,
zapotrzebowanie podczas rozruchu,
klasę lub wymagany sposób zasilania PoE,
numer portu,
długość i typ przewodu,
priorytet działania,
oczekiwane zachowanie po restarcie.

Nie opieraj bilansu na średnim poborze. Kamera z oświetlaczem IR, grzałką, wycieraczką lub napędem PTZ może pobierać wyraźnie więcej energii w określonych warunkach niż podczas testu na biurku.

Sprawdź moc portów, całkowity budżet i spadek napięcia

Przełącznik może spełniać wymaganie pojedynczego portu, a mimo to nie być w stanie zasilić wszystkich odbiorników jednocześnie. Dlatego potrzebne są dwa oddzielne obliczenia: dla każdego portu oraz dla całego urządzenia.

Bilans mocy krok po kroku

Dla każdego odbiornika ustal maksymalną moc wymaganą na jego wejściu. Następnie uwzględnij straty na przewodzie i konwersji, aby określić obciążenie źródła. Na końcu zsumuj porty, które mogą pracować równocześnie.

Sprawdź co najmniej:

maksymalną moc dostępną na pojedynczym porcie,
całkowity budżet PoE przełącznika,
limit mocy całego urządzenia,
ograniczenia przypisane do konkretnych portów,
priorytety portów przy przeciążeniu,
rezerwę na rozruch i przyszłą rozbudowę,
wpływ temperatury na dostępne obciążenie, jeśli opisuje go producent.

Nie sumuj wyłącznie wartości typowych. Scenariusz krytyczny może wystąpić po zmroku, gdy kilka kamer jednocześnie uruchamia promienniki IR, albo po powrocie zasilania, kiedy wszystkie urządzenia próbują wystartować w tym samym czasie.

Uwzględnij cały tor przewodowy

Spadek napięcia zależy między innymi od prądu, rezystancji pętli, długości przewodu, przekroju żył, materiału przewodnika, temperatury i liczby połączeń. W instalacji zewnętrznej uwzględnij nie tylko kabel główny, ale również patchcordy, przepusty, złącza, ochronniki i odcinki wewnątrz szafy.

Na końcu przewodu odbiornik musi otrzymać napięcie mieszczące się w jego dopuszczalnym zakresie zarówno podczas normalnej pracy, jak i rozruchu. Pomiar bez obciążenia nie wystarcza, ponieważ nie pokazuje spadku występującego przy rzeczywistym poborze prądu.

W praktyce należy zweryfikować:

kategorię i konstrukcję kabla,
materiał żył oraz ich przekrój,
długość całego kanału transmisyjnego,
jakość zakończeń i połączeń,
dopuszczalny dystans dla Ethernetu,
napięcie przy odbiorniku pod maksymalnym obciążeniem,
zapas względem dolnego progu pracy urządzenia.

Dwa różne podejścia do zasilania outdoor

Kryterium	Zintegrowane urządzenie z wejściem AC	Urządzenie DC do systemu solarnego
Główne źródło	Sieć AC lub lokalny obwód zasilający	Panel PV, regulator, akumulator lub magistrala DC
Konwersja	Zwykle realizowana wewnątrz urządzenia	Zależy od napięcia PV, akumulatora i wymaganych wyjść
Kluczowe obliczenie	Budżet PoE i obciążenie wejścia AC	Bilans dobowy energii, prąd magistrali i autonomia
Typowe ryzyko projektowe	Niedoszacowanie sumy portów lub ochrony wejścia	Niezgodność zakresów DC i zbyt mały zapas energii
Zachowanie po zaniku	Zależy od dostępnego podtrzymania	Zależy od akumulatora, regulatora i progów odłączenia
Wymagana weryfikacja	Wejście, uziemienie, PoE, uplink, podtrzymanie	PV, akumulator, zakres DC, PoE, priorytety obciążeń

Przykładem pierwszego podejścia jest zarządzalna skrzynka przemysłowa SBOX2802SFG-I. Udokumentowana konfiguracja obejmuje stopień ochrony IP65, 8 gigabitowych portów PoE, 2 gigabitowe gniazda SFP, zarządzanie Layer 2, wejście AC100–240V oraz wbudowany moduł UPS DC55V o mocy 240 W.

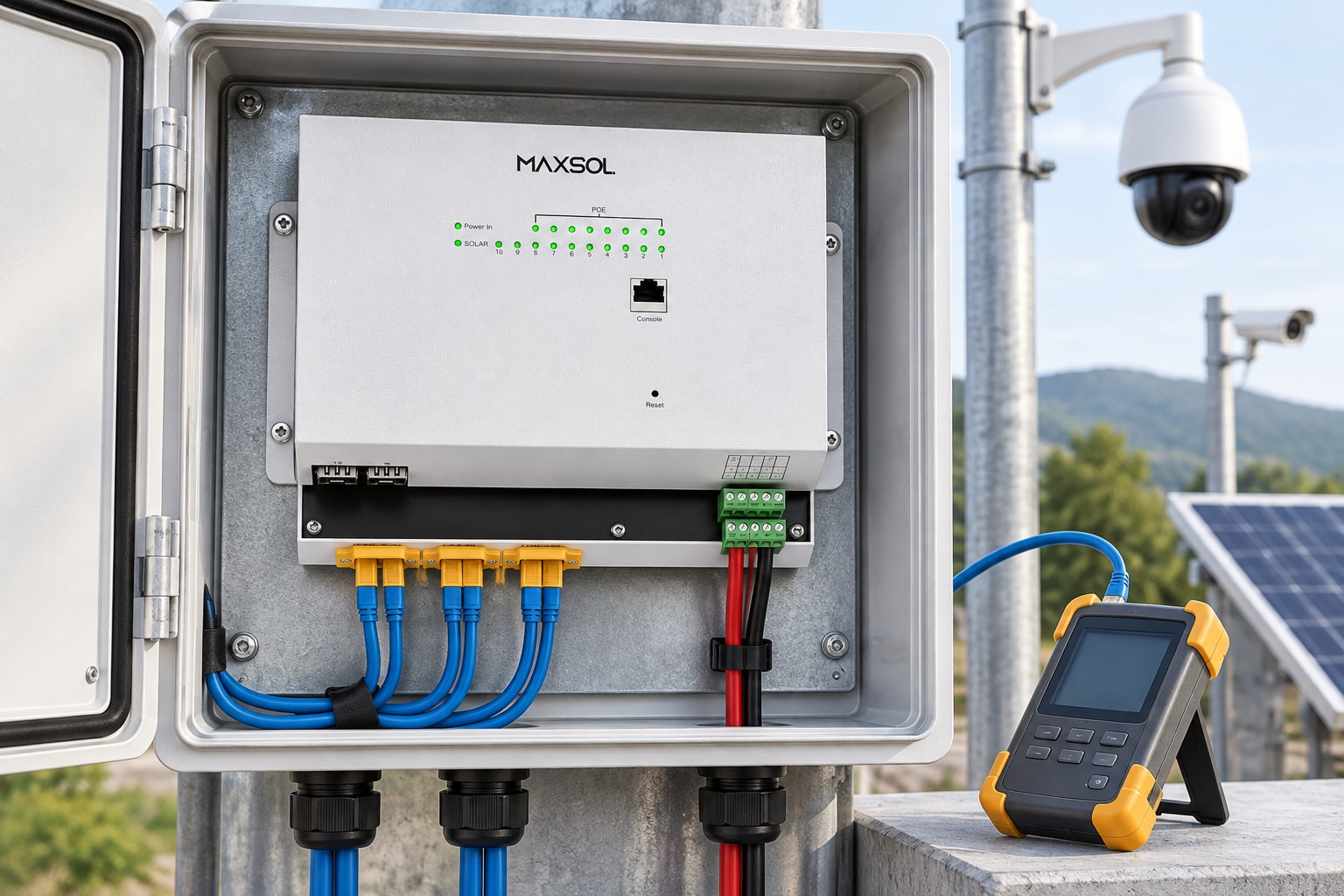

Przykładem podejścia solarnego jest zarządzalny przemysłowy przełącznik PoE IOT2802SFG-S. Dokumentacja podaje 8 gigabitowych portów PoE, 2 porty SFP, budżet PoE 120 W, obsługę 90 W BT, monitoring PV i akumulatora oraz wejścia PV i akumulatora DC22–29,2V. Na portach 3–4 można skonfigurować PoE 24 V lub 48 V.

Są to przykłady różnych warstw i architektur projektowych, a nie elementy potwierdzone jako jeden kompatybilny zestaw. Przed instalacją należy porównać aktualne karty katalogowe oraz sprawdzić napięcia, polaryzację, pinout, protokół, zabezpieczenia i limity mocy.

Dobierz obudowę, warunki termiczne, ochronę przed wilgocią i przepięciami

Stopień ochrony obudowy jest ważny, ale sam nie rozwiązuje problemu temperatury, kondensacji, promieniowania słonecznego, prowadzenia kabli ani przepięć. Oceniaj kompletną instalację po zamontowaniu wszystkich dławików, złączy i akcesoriów.

Środowisko pracy

Przed wyborem szafy lub skrzynki zanotuj:

minimalną i maksymalną temperaturę otoczenia,
nasłonecznienie miejsca montażu,
ryzyko kondensacji i wnikania wilgoci,
obecność pyłu, soli, środków chemicznych lub wibracji,
orientację i wysokość montażu,
możliwość zalania lub zalegania wody,
przestrzeń potrzebną na przewody i serwis.

Szczelna obudowa ogranicza wymianę powietrza, dlatego straty cieplne zasilaczy, przetwornic i przełączników pozostają wewnątrz. Bilans termiczny powinien obejmować wszystkie zamontowane urządzenia, ekspozycję na słońce oraz wymagane odstępy wentylacyjne.

Kondensacja może wystąpić mimo braku bezpośredniego przecieku. Pomagają prawidłowo dobrane przepusty, prowadzenie kabli z pętlą ociekową, odpowiednia orientacja obudowy oraz rozwiązania kontroli wilgoci przewidziane dla danego projektu. Nie należy wykonywać przypadkowych otworów wentylacyjnych, które zmieniają właściwości ochronne obudowy.

Ochrona gałęzi i przepięć

Jedno zabezpieczenie na wejściu nie zawsze zapewnia selektywne odłączenie uszkodzonej gałęzi. Rozważ oddzielną ochronę dla:

wejścia AC lub DC,
regulatora i akumulatora,
każdej długiej gałęzi zasilającej,
paneli PV,
kabli Ethernet opuszczających obudowę,
linii antenowych i innych metalicznych interfejsów.

Dobór ochronników powinien uwzględniać poziom i rodzaj napięcia, lokalizację w torze, sposób uziemienia, parametry urządzeń końcowych oraz koordynację kolejnych stopni ochrony. Ochronnik niewłaściwy dla danego układu DC może nie zapewnić oczekiwanego działania.

Uziemienie i połączenia wyrównawcze

Na schemacie rozróżnij:

przewód ochronny zasilania,
uziemienie obudowy,
połączenia wyrównawcze,
uziemienie lub ekranowanie torów danych,
uziemienie konstrukcji PV albo masztu.

Nie łącz ekranów i punktów odniesienia według jednej uniwersalnej reguły. Sposób wykonania zależy od architektury instalacji, urządzeń i projektu ochrony przepięciowej. Trzeba również unikać przypadkowych pętli, a jednocześnie zapewnić ciągłość połączeń wymaganych dla bezpieczeństwa i działania ochronników.

Szersze omówienie relacji między zasilaniem, światłowodem, akumulatorem i obudową znajduje się w przewodniku o projektowaniu zewnętrznej skrzynki PoE.

Zaplanuj uplinki, monitoring i bezpieczne odłączanie serwisowe

System zasilania outdoor powinien umożliwiać nie tylko uruchomienie urządzeń, ale też ich diagnozowanie i bezpieczny serwis bez odłączania całego obiektu.

Uplink miedziany czy światłowodowy

Uplink dobieraj na podstawie odległości, przepustowości, środowiska elektromagnetycznego i separacji galwanicznej. Światłowód może ograniczyć problemy wynikające z metalicznego połączenia między odległymi punktami, ale wymaga zgodności modułów, włókien, złączy i prędkości portów.

W dokumentacji zapisz:

typ uplinku,
oczekiwaną przepustowość,
liczbę i rodzaj włókien lub kategorię kabla,
typ i zgodność modułów SFP,
plan zapasowego łącza, jeśli jest wymagane,
adresację, VLAN-y i zależności sieciowe,
sposób dostępu serwisowego.

Obecność gniazda SFP nie potwierdza zgodności z dowolnym modułem. Należy sprawdzić obsługiwane prędkości, typ włókna, długość fali, zasięg oraz wymagania producenta.

Monitoring powinien obejmować energię i sieć

Poza stanem portów warto obserwować parametry istotne dla źródła zasilania. W zależności od architektury mogą to być:

napięcie wejściowe,
napięcie akumulatora,
stan ładowania lub pracy regulatora,
pobór i status portów PoE,
zdarzenia przeciążenia,
restarty urządzeń,
stan uplinku,
temperatura, jeśli jest dostępna,
alarm otwarcia obudowy, jeśli przewidziano taki czujnik.

Przed wdrożeniem sprawdź, które parametry są faktycznie dostępne, jak są prezentowane i czy można je włączyć do używanego systemu nadzoru. Samo określenie urządzenia jako „zarządzalne” nie mówi jeszcze, jakie funkcje monitoringu, alarmowania i zdalnego restartu są dostępne.

Zapewnij izolację serwisową

Technik powinien móc jednoznacznie odłączyć uszkodzoną lub serwisowaną część instalacji. W projekcie wskaż:

główny punkt odłączenia,
odłączanie paneli PV i akumulatora,
zabezpieczenia poszczególnych gałęzi,
możliwość wyłączenia konkretnego odbiornika,
kolejność bezpiecznego wyłączania i ponownego uruchamiania,
oznaczenia przewodów oraz zacisków.

W układach wieloźródłowych szczególnie ważne jest potwierdzenie braku napięcia. Wyłączenie wejścia AC nie musi oznaczać odłączenia akumulatora, paneli PV lub energii dostarczanej inną drogą.

Przetestuj rozruch, usterki i odtwarzanie pracy na stanowisku

Test warsztatowy powinien możliwie wiernie odzwierciedlać instalację docelową. Użyj właściwych odbiorników, zasilaczy, konwerterów, modułów uplink oraz reprezentatywnych odcinków przewodów.

Minimalny plan testów

Sprawdzenie przed włączeniem
Zweryfikuj polaryzację, napięcia, zaciski, pinout, wartości zabezpieczeń i ciągłość połączeń ochronnych.
Rozruch bez odbiorników
Potwierdź napięcia wyjściowe, stan kontrolek i brak nieoczekiwanych alarmów.
Uruchamianie portów pojedynczo
Podłączaj odbiorniki kolejno, obserwując napięcie, pobór oraz stabilność połączenia.
Rozruch jednoczesny
Sprawdź zachowanie systemu, gdy wszystkie przewidziane urządzenia startują po powrocie zasilania.
Maksymalne realistyczne obciążenie
Włącz funkcje zwiększające pobór, takie jak IR, grzałka lub ruch PTZ, jeżeli występują w projekcie.
Zanik źródła podstawowego
Sprawdź reakcję układu podtrzymania lub systemu akumulatorowego bez wykonywania prób wykraczających poza dopuszczalne warunki urządzeń.
Powrót zasilania
Potwierdź automatyczne uruchomienie przełącznika, odbiorników, uplinku i funkcji zarządzania.
Usterka pojedynczej gałęzi
Zweryfikuj, czy zwarcie, odłączenie lub przeciążenie jednej gałęzi nie powoduje niekontrolowanego wyłączenia całej instalacji.
Przerwa uplinku
Sprawdź alarmowanie oraz powrót komunikacji po ponownym podłączeniu.
Restart zdalny i lokalny
Jeżeli funkcja jest dostępna, sprawdź jej zakres, opóźnienie oraz wpływ na pozostałe porty.

Nie kończ testów po uzyskaniu obrazu z kamer. Stabilna transmisja przy małym obciążeniu nie potwierdza poprawnego działania podczas nocnego maksimum poboru ani po pełnym restarcie systemu.

Typowe błędy wykrywane na stanowisku

Najczęstsze problemy to:

odwrócona polaryzacja po stronie DC,
niewłaściwe napięcie wyjściowe konwertera,
błędne założenie o obsłudze negocjacji PoE,
przekroczenie budżetu całkowitego mimo zgodności pojedynczych portów,
zbyt duży spadek napięcia na długim przewodzie,
niezgodne moduły SFP,
brak automatycznego powrotu urządzenia po zaniku,
jednoczesny rozruch powodujący reset źródła,
nieprawidłowe priorytety odłączania obciążeń,
brak dostępu administracyjnego po zmianie konfiguracji sieciowej.

Zapisz dowody uruchomienia i przygotuj dokumentację odbiorową

Dokumentacja odbiorowa powinna pozwolić innej osobie zidentyfikować instalację, bezpiecznie ją odłączyć i odtworzyć konfigurację. Zdjęcie zamkniętej skrzynki oraz lista modeli nie wystarczą.

Co powinien zawierać protokół

Zapisz co najmniej:

modele i numery identyfikacyjne urządzeń,
wersje sprzętu i oprogramowania, jeśli są dostępne,
schemat źródeł, konwersji i odbiorników,
przypisanie urządzeń do portów,
obliczony budżet mocy,
zmierzone napięcia wejściowe i wyjściowe,
napięcie przy odbiorniku pod obciążeniem,
typy i długości kabli,
zastosowane zabezpieczenia,
informacje o uziemieniu i połączeniach wyrównawczych,
typy modułów SFP i włókien,
adresację oraz konfigurację VLAN,
progi alarmowe i ustawienia monitoringu,
wyniki testu zaniku i powrotu zasilania,
kolejność bezpiecznego odłączania,
datę uruchomienia i osoby odpowiedzialne za pomiary.

Dołącz zdjęcia wnętrza obudowy przed zamknięciem, oznaczeń przewodów, zacisków, zabezpieczeń i punktów uziemienia. Warto zachować również kopię konfiguracji przełącznika oraz jednoznaczny opis sposobu jej przywracania. Dane dostępowe powinny zostać przekazane bezpiecznym kanałem, a nie wpisane do publicznie dostępnego protokołu.

Końcowa checklista integratora

Przed odbiorem potwierdź:

Na końcu porównaj opisane modele Maxsol z własną liczbą portów, maksymalnym obciążeniem, długością przewodów, źródłem energii, warunkami środowiskowymi oraz wymaganiami dotyczącymi zarządzania. Traktuj dane produktów jako punkt wyjścia, a przed instalacją potwierdź aktualne specyfikacje i zgodność całego toru zasilania.
