Zewnętrzny system solarny: 5 kryteriów wyboru

Dobór zewnętrznego systemu solarnego powinien opierać się na pięciu elementach: potwierdzonym poborze mocy i interfejsach, dostępie do energii słonecznej w miesiącu projektowym, wymaganej autonomii akumulatora, warunkach montażu oraz możliwości późniejszej rozbudowy. Sama moc panelu lub pojemność akumulatora nie wystarcza do oceny, czy zestaw utrzyma działanie kamer, mostu radiowego albo urządzeń sieciowych.

Przed porównaniem ofert warto zebrać dane o odbiornikach i lokalizacji, a następnie poprosić dostawców o wskazanie przyjętych założeń. Dobra oferta pokazuje nie tylko komponenty, lecz także ograniczenia systemu, straty energetyczne, warunki temperaturowe i margines na trudniejszy okres roku.

1. Potwierdzone obciążenie i interfejsy elektryczne

Pierwszym krokiem jest ustalenie rzeczywistego profilu obciążenia. Należy uwzględnić wszystkie urządzenia zasilane przez system: kamery, oświetlacze podczerwieni, rejestratory, punkty dostępowe, radiolinie, konwertery, przełączniki oraz grzałki lub wentylatory obudowy.

Nie wystarczy zsumować typowych wartości poboru mocy z materiałów marketingowych. System trzeba oceniać również pod kątem poboru maksymalnego i okresowych skoków obciążenia. Kamera PTZ może pobierać więcej energii podczas ruchu, oświetlacz IR po zmroku, a urządzenie radiowe podczas intensywnej transmisji. W chłodnych warunkach dodatkowe obciążenie mogą generować elementy termiczne obudowy.

Dla każdego odbiornika należy zapisać:

napięcie wejściowe i dopuszczalny zakres napięć,
pobór typowy, maksymalny i chwilowy,
czas pracy w ciągu doby,
rodzaj złącza i polaryzację,
sposób zasilania: bezpośrednie DC, PoE lub przez przetwornicę,
liczbę wymaganych wyjść i portów,
krytyczność urządzenia oraz dopuszczalne przerwy w pracy.

Jeżeli zestaw solarny ma wyjścia DC 12 V, a kamera wymaga PoE, potrzebne mogą być dodatkowe elementy zasilające. Ich pobór i straty trzeba doliczyć do bilansu. Podobnie napięcie znamionowe akumulatora nie przesądza jeszcze, jakie napięcie będzie dostępne na każdym wyjściu i czy będzie ono zgodne z odbiornikiem.

Przy systemach monitoringu pomocna jest osobna analiza opisana w poradniku o tym, jak wybrać system solarny do zewnętrznych kamer bezpieczeństwa. Pozwala ona uporządkować wymagania dotyczące kamer, transmisji i pracy nocnej przed rozpoczęciem porównywania zestawów.

Jakich dowodów oczekiwać od dostawcy?

Oferta powinna wskazywać, jaki pobór mocy przyjęto do obliczeń i czy obejmuje on straty przetwornic, kontrolera, okablowania oraz urządzeń pośrednich. Warto poprosić o schemat połączeń z oznaczonymi napięciami, liczbą wyjść i dopuszczalnym obciążeniem każdego toru.

Sygnałem ostrzegawczym jest dobór zestawu wyłącznie na podstawie liczby kamer. Dwie instalacje z taką samą liczbą urządzeń mogą mieć całkowicie inny profil energetyczny ze względu na typ kamer, sposób transmisji, długość przewodów, pracę nocną i dodatkowe ogrzewanie.

2. Dostęp do słońca i zacienienie w miesiącu projektowym

Panel należy dobierać do warunków w najtrudniejszym okresie pracy, a nie do średniego nasłonecznienia w skali roku. W Polsce szczególnego znaczenia nabierają krótsze dni, niski kąt padania promieni słonecznych, częstsze zachmurzenie i możliwość zalegania śniegu w sezonie zimowym.

Miesiąc projektowy to okres, dla którego system ma spełnić ustalone wymagania mimo najmniej korzystnego bilansu produkcji i zużycia. Nie zawsze musi to być ten sam miesiąc w każdej lokalizacji. Wpływ mają zarówno warunki słoneczne, jak i sezonowa zmiana obciążenia, na przykład dłuższa praca oświetlaczy IR zimą.

Ocena miejsca instalacji powinna uwzględniać:

położenie i orientację panelu,
możliwy zakres kąta nachylenia,
cień od budynków, masztów, drzew i infrastruktury,
zmianę długości cienia w ciągu dnia i roku,
ukształtowanie terenu oraz linię horyzontu,
możliwość okresowego pokrycia panelu śniegiem, pyłem lub liśćmi,
ryzyko przyszłego zacienienia przez rosnącą roślinność albo nową zabudowę.

Nawet wąski cień padający na fragment modułu może istotnie wpłynąć na produkcję. Zdjęcie miejsca wykonane w pogodny letni dzień nie potwierdza więc warunków zimowych. Przy ważnych instalacjach warto przygotować analizę horyzontu lub symulację zacienienia obejmującą miesiąc projektowy.

Moc panelu wyrażona w watach nie jest równoznaczna z ilością energii dostępnej każdego dnia. Produkcja zależy od warunków terenowych, pogody, temperatury modułu, orientacji, zabrudzenia i strat systemowych. Dlatego porównywanie ofert tylko według wartości „60 W”, „120 W” czy „400 W” może prowadzić do błędnego wniosku.

Szczegółowy bilans energetyczny można przygotować na podstawie poradnika pokazującego, jak dobrać moc autonomicznego systemu solarnego do CCTV. Na etapie wstępnego wyboru wystarczy jednak sprawdzić, czy każdy dostawca korzysta z tych samych danych o lokalizacji, zacienieniu, obciążeniu i wymaganym okresie działania.

Co powinno znaleźć się w porównywalnej ofercie?

Dostawca powinien podać co najmniej przyjęty miesiąc projektowy, orientację panelu, założenia dotyczące zacienienia oraz straty uwzględnione w bilansie. Jeżeli oferta deklaruje ciągłą pracę bez pokazania danych wejściowych, nie można jej rzetelnie porównać z innymi propozycjami.

Warto też sprawdzić, czy przewidziano praktyczny dostęp do panelu. Nawet poprawnie zaprojektowany układ może mieć ograniczoną produkcję, jeśli nie da się bezpiecznie usunąć śniegu, liści lub trwałego zabrudzenia.

3. Autonomia akumulatora, temperatura i zabezpieczenia

Akumulator odpowiada za pracę po zachodzie słońca oraz w okresach, gdy energia z panelu nie pokrywa bieżącego obciążenia. Jego pojemność trzeba rozpatrywać razem z profilem zużycia, stratami systemu, dopuszczalnym zakresem rozładowania i warunkami temperaturowymi.

Punktem wyjścia jest dobowe zapotrzebowanie na energię. W najprostszym ujęciu stanowi ono sumę iloczynów mocy urządzeń i czasu ich pracy. Wynik wymaga następnie korekty o straty wynikające z konwersji napięcia, przesyłu i działania elementów sterujących.

Pojemność nominalna akumulatora, na przykład 384 Wh lub 768 Wh, nie oznacza automatycznie, że cała ta energia będzie dostępna dla odbiorników. Użyteczna wartość zależy między innymi od ustawień kontrolera, progów odłączenia, temperatury, prądu obciążenia i rezerwy pozostawionej w celu ochrony systemu.

Autonomia musi mieć jasno określone założenia

Wymaganie typu „dwa dni autonomii” powinno precyzować, co oznacza dzień pracy oraz które odbiorniki mają pozostać aktywne. Możliwe są różne strategie:

pełna praca wszystkich urządzeń,
ograniczenie funkcji niekrytycznych,
czasowe wyłączenie dodatkowego oświetlenia,
utrzymanie wyłącznie transmisji i podstawowego monitoringu,
kontrolowane odłączenie obciążenia przed nadmiernym rozładowaniem.

System nie powinien być oceniany wyłącznie na podstawie deklarowanego czasu pracy. Należy zapytać, dla jakiej mocy, temperatury, początkowego stanu naładowania i konfiguracji kontrolera podano wynik. Bez tych informacji uniwersalna gwarancja autonomii lub pracy 24/7 nie jest wiarygodną podstawą zakupu.

Temperatura wpływa na ładowanie i oddawanie energii

Akumulatory LiFePO4 mają określone przez producenta zakresy temperatur ładowania i rozładowania. Nie wolno zakładać, że są one identyczne. W niskiej temperaturze kontroler lub system ochrony może ograniczyć albo zatrzymać ładowanie, mimo że rozładowanie nadal jest możliwe.

Przed wyborem trzeba potwierdzić:

dopuszczalną temperaturę ładowania i rozładowania,
sposób pomiaru temperatury akumulatora,
zachowanie systemu poza dopuszczalnym zakresem,
obecność i sposób działania zabezpieczeń,
możliwość ogrzewania lub izolacji obudowy, jeżeli projekt tego wymaga,
progi odłączenia obciążenia i ponownego załączenia,
dopuszczalne prądy ładowania i rozładowania.

Ochrona powinna obejmować cały układ, a nie tylko akumulator. Projektant musi rozważyć zabezpieczenia nadprądowe, ochronę przewodów, prawidłowe uziemienie oraz ochronę przeciwprzepięciową odpowiednią dla miejsca montażu. Zakres tych środków zależy od instalacji i nie powinien być domyślnie przypisywany konkretnemu zestawowi bez potwierdzenia jego dokumentacji.

4. Montaż zewnętrzny, okablowanie i konserwacja

System solarny jest częścią infrastruktury terenowej, dlatego jego niezawodność zależy również od konstrukcji wsporczej, prowadzenia przewodów, szczelności i dostępu serwisowego. Nawet prawidłowo dobrane komponenty nie skompensują niewłaściwego montażu.

Konstrukcja panelu i obudowy powinna być dobrana do konkretnego podłoża oraz przewidywanych oddziaływań mechanicznych. Należy ocenić obciążenie masztu, sposób kotwienia, drgania, wiatr, ryzyko korozji i możliwość nieautoryzowanego dostępu. Wymagane parametry trzeba potwierdzić dla dostarczonej konfiguracji i miejsca instalacji.

Okablowanie jest częścią bilansu energetycznego

Spadek napięcia rośnie wraz z długością przewodu i prądem obciążenia. Jest to szczególnie ważne w instalacjach niskonapięciowych, gdzie pozornie niewielka strata może powodować niestabilną pracę odbiornika albo zadziałanie jego zabezpieczenia.

Dokumentacja wykonawcza powinna określać:

trasę i długość każdego przewodu,
przekrój żył,
napięcie na początku i końcu toru przy maksymalnym obciążeniu,
typ oraz sposób uszczelnienia złączy,
ochronę przewodów przed promieniowaniem UV, wilgocią i uszkodzeniem,
miejsce montażu bezpieczników i rozłączników,
sposób oznakowania przewodów,
punkty uziemienia i połączeń ochronnych.

Jeżeli system korzysta z przetwornicy lub zasilacza PoE, trzeba sprawdzić jego sprawność, zakres napięcia wejściowego oraz zachowanie podczas rozruchu. Odległość między źródłem a odbiornikiem powinna wynikać z obliczeń spadku napięcia, a nie z ogólnej deklaracji o maksymalnym zasięgu.

Konserwację trzeba zaprojektować przed montażem

Panel, obudowa i elementy zabezpieczające powinny być dostępne bez konieczności demontażu całej instalacji. W planie obsługi warto uwzględnić:

kontrolę czystości i zacienienia panelu,
sprawdzenie zamocowań i połączeń przewodów,
oględziny uszczelnień oraz przepustów kablowych,
kontrolę śladów wilgoci, korozji lub przegrzania,
sprawdzenie napięć, komunikatów kontrolera i stanu zabezpieczeń,
bezpieczny dostęp po opadach śniegu lub w trudnym terenie,
prowadzenie historii przeglądów i zmian konfiguracji.

Częstym błędem jest umieszczenie panelu w miejscu dobrze nasłonecznionym, ale niedostępnym do czyszczenia, albo zamknięcie akumulatora w obudowie bez uwzględnienia temperatury i możliwości jego wymiany. Dostęp serwisowy powinien być jednym z kryteriów akceptacji projektu.

5. Wsparcie w cyklu życia i możliwość rozbudowy

Zewnętrzny system solarny często działa dłużej niż pierwsza konfiguracja kamer lub sieci. W okresie użytkowania mogą zostać dodane urządzenia, zmieniony sposób transmisji albo zwiększony pobór nocny. Warto zatem ocenić nie tylko działanie początkowe, lecz także granice późniejszej rozbudowy.

Nie należy zakładać, że do każdego układu można bez ograniczeń dołożyć panel lub akumulator. Kontroler ma określone limity napięcia, prądu i mocy wejściowej. Łączenie akumulatorów wymaga zgodności elektrycznej, właściwego zabezpieczenia i uwzględnienia zaleceń producenta. Samodzielna modyfikacja może zmienić działanie ochrony i sposób ładowania.

Przed zakupem warto potwierdzić:

zapas mocy i energii dla planowanych odbiorników,
liczbę dostępnych wyjść oraz obciążenie każdego z nich,
limity kontrolera MPPT,
obsługiwane konfiguracje paneli i akumulatorów,
dostępność schematów, instrukcji i aktualnych kart katalogowych,
sposób identyfikowania wersji komponentów,
zakres części wymiennych i procedur diagnostycznych,
wpływ rozbudowy na zabezpieczenia, okablowanie i konstrukcję.

Trzy konfiguracje jako punkty odniesienia

Udokumentowane systemy Maxsol mogą służyć do porównania skali komponentów, ale nie są automatycznie dopasowane do nieznanego obciążenia lub lokalizacji.

Przykładowa konfiguracja	Udokumentowany panel	Akumulator LiFePO4	Kontroler i wyjścia
Maxsol CS6030 60 W / 30 Ah	panel monokrystaliczny 60 W	12,8 V, 30 Ah, 384 Wh	MPPT, trzy wyjścia DC 12 V
Maxsol CS12060 120 W / 60 Ah	panel monokrystaliczny 120 W	12,8 V, 60 Ah, 768 Wh	MPPT, trzy wyjścia DC 12 V

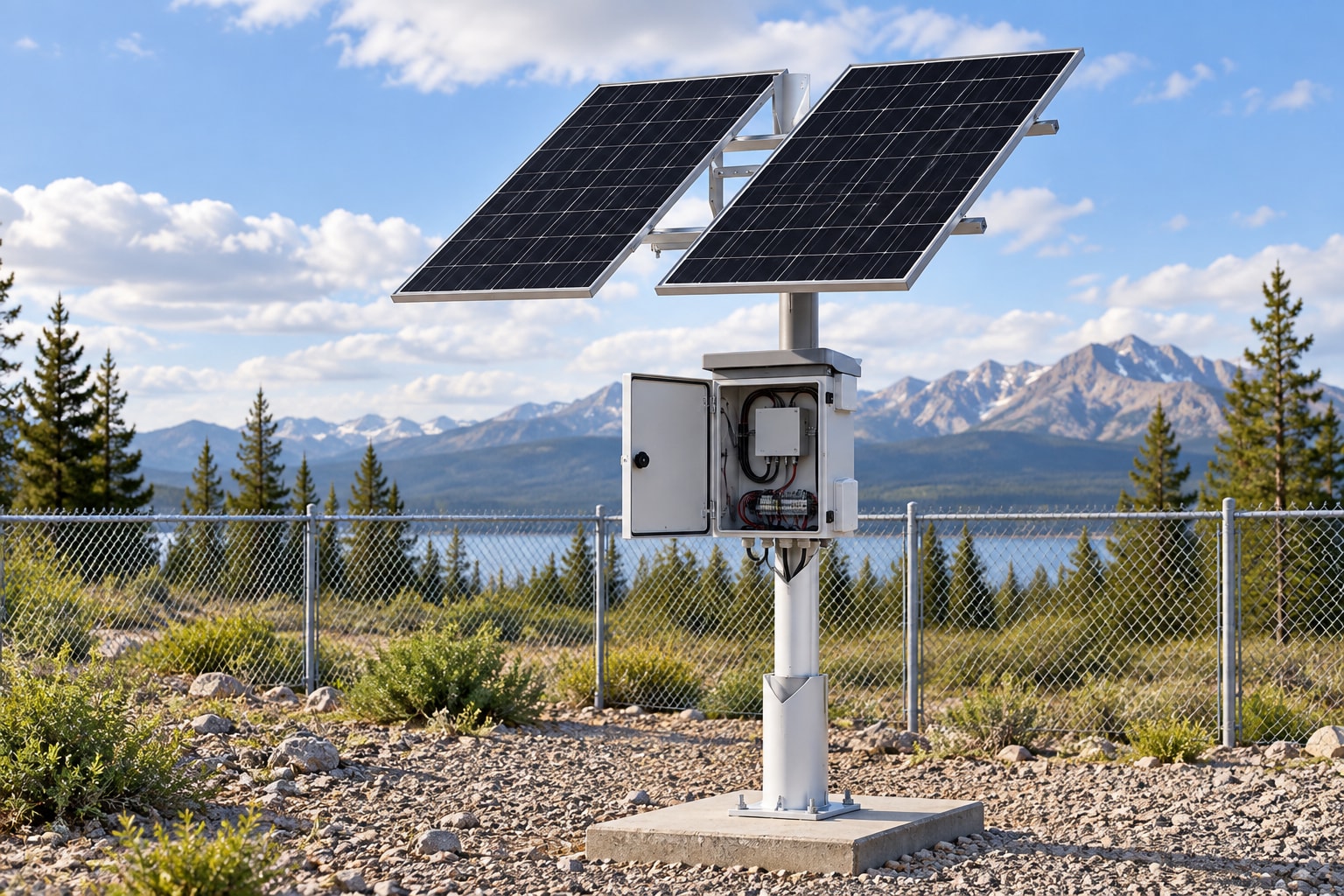

Maxsol CS400150 400 W / 150 Ah	dwa moduły po 200 W	12,8 V, 150 Ah, 1920 Wh	MPPT, cztery wyjścia DC 12 V

Tabela pokazuje różnice w mocy paneli, nominalnej energii akumulatorów i liczbie wyjść. Nie określa jednak czasu pracy dla konkretnego zestawu urządzeń. Przed wyborem należy sprawdzić aktualną kartę katalogową, dostarczaną konfigurację, limity kontrolera, temperatury ładowania i sposób realizacji zabezpieczeń.

Większy zestaw nie zawsze rozwiązuje problem projektu. Może wymagać większej powierzchni montażowej, mocniejszej konstrukcji, innych przewodów i odmiennego sposobu serwisowania. Z kolei mniejszy układ może być wystarczający dla dobrze zweryfikowanego obciążenia, ale nie pozostawiać marginesu na przyszłe urządzenia. Porównanie musi więc obejmować cały cykl życia instalacji.

Lista kontrolna porównania dostawców według pięciu czynników

Najłatwiej porównać oferty, przekazując wszystkim dostawcom ten sam zestaw danych i wymagając odpowiedzi w podobnym formacie. Poniższa lista pozwala szybko odrzucić propozycje oparte na niepełnych założeniach.

Czynnik	Pytania do dostawcy	Oczekiwane potwierdzenie	Sygnał ostrzegawczy
Obciążenie i interfejsy	Jaką moc ciągłą, maksymalną i dobową przyjęto? Czy uwzględniono PoE, konwersję i pracę nocną?	Bilans odbiorników, schemat połączeń, napięcia i liczba wyjść	Dobór wyłącznie według liczby kamer
Słońce i zacienienie	Jaki miesiąc projektowy i warunki terenowe przyjęto?	Założenia solarne, orientacja panelu i analiza cienia	Obliczenia oparte wyłącznie na średniej rocznej
Akumulator i temperatura	Jaka energia jest rzeczywiście dostępna i przy jakiej temperaturze?	Progi ochronne, zakresy ładowania i rozładowania, przyjęta autonomia	Deklaracja czasu pracy bez podania obciążenia i warunków
Montaż i konserwacja	Jak rozwiązano konstrukcję, przewody, spadki napięcia i dostęp serwisowy?	Plan montażu, trasy kablowe, zabezpieczenia i harmonogram kontroli	Brak danych o przewodach, złączach lub temperaturze obudowy
Cykl życia i rozbudowa	Jakie są limity kontrolera i możliwości dodania odbiorników?	Aktualna dokumentacja, granice rozbudowy i lista zgodnych elementów	Założenie, że dowolny panel lub akumulator można dodać później

Przed zatwierdzeniem zakupu dobrze jest przeprowadzić końcową kontrolę:

Ujednolicić profil obciążenia przekazany wszystkim dostawcom.
Sprawdzić, czy każda oferta odnosi się do tego samego miesiąca projektowego.
Oddzielić pojemność nominalną akumulatora od energii dostępnej dla urządzeń.
Zweryfikować liczbę, napięcie i obciążalność wyjść.
Porównać założenia temperaturowe i zachowanie zabezpieczeń.
Uwzględnić przewody, konstrukcję, obudowę i dostęp serwisowy.
Zanotować ograniczenia rozbudowy oraz margines dla przyszłych odbiorników.

Ostateczny wybór powinien wynikać z udokumentowanego bilansu, a nie z największej wartości mocy na stronie produktu. Następnym krokiem może być porównanie wskazanych modeli Maxsol z wymaganą liczbą portów i wyjść, rzeczywistym obciążeniem, odległościami kablowymi, zapotrzebowaniem na moc, warunkami środowiskowymi oraz wymaganiami dotyczącymi zarządzania systemem.
