Jak zasilić zewnętrzne kamery PoE bez sieci 230 V

Zewnętrzną kamerę PoE można zasilić bez sieci elektroenergetycznej, łącząc panel fotowoltaiczny, regulator MPPT, akumulator, zabezpieczenia DC oraz zgodną przetwornicę lub przełącznik PoE. Trzeba jednak osobno sprawdzić bilans energii całej instalacji i elektryczną zgodność interfejsu PoE.

Sam zapas energii w akumulatorze nie gwarantuje działania kamery. Należy również zweryfikować napięcie, polaryzację, układ pinów, protokół PoE, moc rozruchową, spadek napięcia na przewodzie oraz zachowanie urządzeń po głębokim rozładowaniu i ponownym pojawieniu się zasilania.

Rozrysuj drogę energii słonecznej i transmisji Ethernet

Najpierw przygotuj dwa oddzielne schematy: tor zasilania oraz tor danych. Dzięki temu łatwiej wykryć brakujące urządzenie, niezgodność napięć albo dodatkowy odbiornik, który nie został uwzględniony w bilansie.

Typowy tor energii wygląda następująco:

Panel fotowoltaiczny wytwarza energię DC.
Regulator MPPT dopasowuje pracę panelu i ładuje akumulator.
Akumulator przechowuje energię na noc i okres słabego nasłonecznienia.
Zabezpieczone wyjście akumulatora zasila przetwornicę DC/DC, injector PoE albo przemysłowy switch PoE.
Urządzenie PoE podaje zasilanie na przewód Ethernet.
Kamera odbiera dane i energię przez swój port sieciowy.

Tor danych może przebiegać w przeciwnym kierunku:

Kamera wysyła obraz przez Ethernet.
Sygnał przechodzi przez injector, przetwornicę lub switch PoE.
Łącze trafia do radiolinii, punktu dostępowego, routera LTE/5G, sieci światłowodowej albo lokalnego rejestratora.
System zdalny odbiera obraz i informacje diagnostyczne.

Nie należy zakładać, że każdy element toru danych jest zasilany przez PoE. Modem, most bezprzewodowy, switch, grzałka obudowy czy kontroler mogą mieć osobne wejścia DC, a ich pobór energii trzeba dodać do całkowitego obciążenia.

W prostych instalacjach jednopunktowych możliwa jest architektura akumulator–przetwornica–kamera. Przy kilku kamerach zwykle potrzebny będzie odpowiedni switch PoE. Szersze omówienie wariantów znajduje się w poradniku o solarnym zasilaniu sieci PoE poza zasięgiem sieci energetycznej.

Architektura	Zalety	Ograniczenia i kontrole
Akumulator DC + pojedyncza przetwornica PoE	Mało elementów, brak falownika 230 V	Zwykle obsługuje pojedyncze połączenie; konieczna dokładna kontrola PoE
Akumulator DC + switch PoE	Wygodniejsza obsługa kilku kamer i urządzeń	Większy pobór własny, wymagany budżet mocy wszystkich portów
Akumulator + falownik 230 V + standardowy switch	Możliwość użycia urządzeń zasilanych AC	Dodatkowe straty i pobór jałowy falownika
System z lokalnym rejestratorem	Rejestracja mimo awarii backhaulu	Znacznie większe zużycie energii i wymagania termiczne

Zmierz pobór mocy kamery i urządzeń pomocniczych

Podstawą obliczeń powinien być pomiar albo konserwatywnie przyjęta wartość maksymalna, a nie tylko typowy pobór podany dla pracy dziennej. Kamera może zużywać więcej energii po włączeniu promiennika podczerwieni, grzałki, wentylatora, mechanizmu PTZ lub funkcji analitycznych.

Dla każdego odbiornika zapisz:

średnią moc w dzień,
średnią moc w nocy,
maksymalną moc podczas normalnej pracy,
krótkotrwały pobór przy uruchamianiu,
liczbę godzin pracy na dobę,
napięcie wejściowe,
sposób zasilania,
priorytet utrzymania podczas niskiego stanu akumulatora.

Do bilansu należy włączyć nie tylko kamerę, ale również:

switch lub injector PoE,
przetwornice DC/DC,
most bezprzewodowy albo punkt dostępowy,
router komórkowy,
regulator i układy monitorujące,
grzałki i wentylatory obudowy,
oświetlenie pomocnicze,
lokalny rejestrator lub pamięć masową.

Energię dobową odbiornika można obliczyć ze wzoru:

energia dobowa [Wh] = moc [W] × czas pracy [h]

Jeżeli kamera pobiera 7 W przez 12 godzin dnia i 12 W przez 12 godzin nocy, jej dobowe zużycie wyniesie:

7 W × 12 h + 12 W × 12 h = 228 Wh

Jeśli radiolinia zużywa 6 W przez całą dobę, trzeba dodać:

6 W × 24 h = 144 Wh

Po doliczeniu przykładowych 72 Wh na elektronikę i straty całkowite zapotrzebowanie wyniosłoby około 444 Wh na dobę. Jest to wyłącznie przykład obliczeniowy — rzeczywistą wartość należy wyznaczyć dla konkretnego sprzętu, temperatury, długości przewodów i trybu pracy.

Uwzględnij rozruch, a nie tylko moc średnią

Niektóre kamery pobierają krótki impuls większej mocy podczas startu, inicjalizacji PTZ, załączenia promiennika IR lub grzałki. Jednoczesny restart kamery, switcha i radiolinii może przeciążyć przetwornicę, mimo że ich późniejszy pobór mieści się w limicie.

Sprawdź zatem trzy wartości:

średnie obciążenie do obliczenia energii dobowej,
maksymalne obciążenie ciągłe do doboru przetwornicy,
obciążenie rozruchowe do oceny zachowania systemu po restarcie.

Warto pozostawić zapas mocy. Nie powinien on jednak zastępować pomiaru ani informacji z dokumentacji urządzeń.

Dobierz akumulator i panel dla miesiąca projektowego

System całoroczny w Polsce powinien być liczony dla najtrudniejszego okresu eksploatacji, a nie na podstawie rocznej średniej produkcji fotowoltaicznej. Zimą dni są krótsze, nasłonecznienie niższe, a niska temperatura może wpływać na dostępny zapas energii i warunki ładowania akumulatora.

Pojemność nominalną akumulatora można wstępnie obliczyć następująco:

pojemność [Wh] = energia dobowa × liczba dni autonomii ÷ użyteczna część pojemności ÷ sprawność toru

Dla przykładowego obciążenia 444 Wh na dobę, dwóch dni autonomii, 80% użytecznej pojemności i założonej sprawności toru 90%:

444 × 2 ÷ 0,8 ÷ 0,9 ≈ 1233 Wh

Parametry 80% i 90% są założeniami projektowymi, nie wartościami uniwersalnymi. Trzeba je zastąpić danymi właściwymi dla wybranego akumulatora, BMS, przetwornic, przewodów oraz temperatury pracy.

Do wstępnego doboru panelu można użyć wzoru:

moc paneli [W] = energia dobowa [Wh] ÷ godziny równoważnego pełnego nasłonecznienia ÷ współczynnik strat

Jeśli dla miesiąca projektowego przyjęto 1,5 godziny równoważnego pełnego nasłonecznienia i współczynnik strat 0,70, przykładowe obciążenie 444 Wh wymagałoby:

444 ÷ 1,5 ÷ 0,70 ≈ 423 W

Ten wynik pokazuje, dlaczego wielkość panelu należy dobierać na podstawie lokalnych danych meteorologicznych, orientacji, kąta nachylenia i ewentualnego zacienienia. Nie jest to rekomendacja jednej mocy dla całej Polski.

Szczegółowy proces obliczeń opisuje poradnik jak dobrać system solarny do monitoringu CCTV.

Jak interpretować gotowy system solarny

Przykładem elementu architektury jest system solarny Maxsol CS12060 120 W i 768 Wh. Udokumentowana konfiguracja obejmuje monokrystaliczny panel 120 W, akumulator LiFePO4 12,8 V 60 Ah o energii 768 Wh, regulator MPPT oraz trzy wyjścia DC 12 V.

Parametry te nie wystarczają jednak do zadeklarowania czasu pracy konkretnej kamery. Z 768 Wh nie należy automatycznie wyliczać gwarantowanej autonomii, ponieważ część energii pozostaje jako rezerwa, a dostępny wynik zależy od temperatury, limitów BMS, strat przewodów, sprawności przetwarzania i profilu obciążenia. System ten należy traktować jako przykład elementów architektury, a nie jako potwierdzony zestaw z dowolną kamerą lub przetwornicą.

W przypadku LiFePO4 trzeba dodatkowo sprawdzić dopuszczalną temperaturę ładowania oraz działanie ochrony niskotemperaturowej BMS. Ma to szczególne znaczenie w nieogrzewanych obudowach zewnętrznych.

Zweryfikuj napięcie, polaryzację, pinout i protokół PoE

Zgodność energetyczna i zgodność PoE to dwie różne kwestie. System może mieć wystarczającą liczbę watogodzin, a mimo to uszkodzić kamerę albo nie uruchomić jej z powodu niewłaściwego napięcia lub układu pinów.

Przed połączeniem urządzeń sprawdź:

Zakres napięcia wejściowego przetwornicy.
Napięcie wymagane przez kamerę.
Maksymalną moc ciągłą wyjścia.
Krótkotrwałą zdolność do obsługi rozruchu.
Polaryzację wyjścia.
Pary przewodów używane do zasilania.
Obsługiwany tryb PoE.
Obecność lub brak wykrywania urządzenia zasilanego.
Sposób negocjacji mocy.
Zachowanie po zwarciu, przeciążeniu i spadku napięcia.

Aktywne PoE zgodne z odpowiednim wariantem IEEE 802.3 wykorzystuje wykrywanie urządzenia zasilanego i określony proces przekazywania energii. W pasywnym PoE napięcie może być obecne na przewodzie bez takiej negocjacji. Tych rozwiązań nie wolno uznawać za zamienne bez potwierdzenia w dokumentacji obu stron.

Możliwość ustawienia napięcia 48 V nie oznacza automatycznie zgodności z IEEE PoE. Kamera oczekująca aktywnego PoE może nie uruchomić się z pasywnego źródła, a niewłaściwe napięcie, polaryzacja lub pinout mogą spowodować awarię sprzętu.

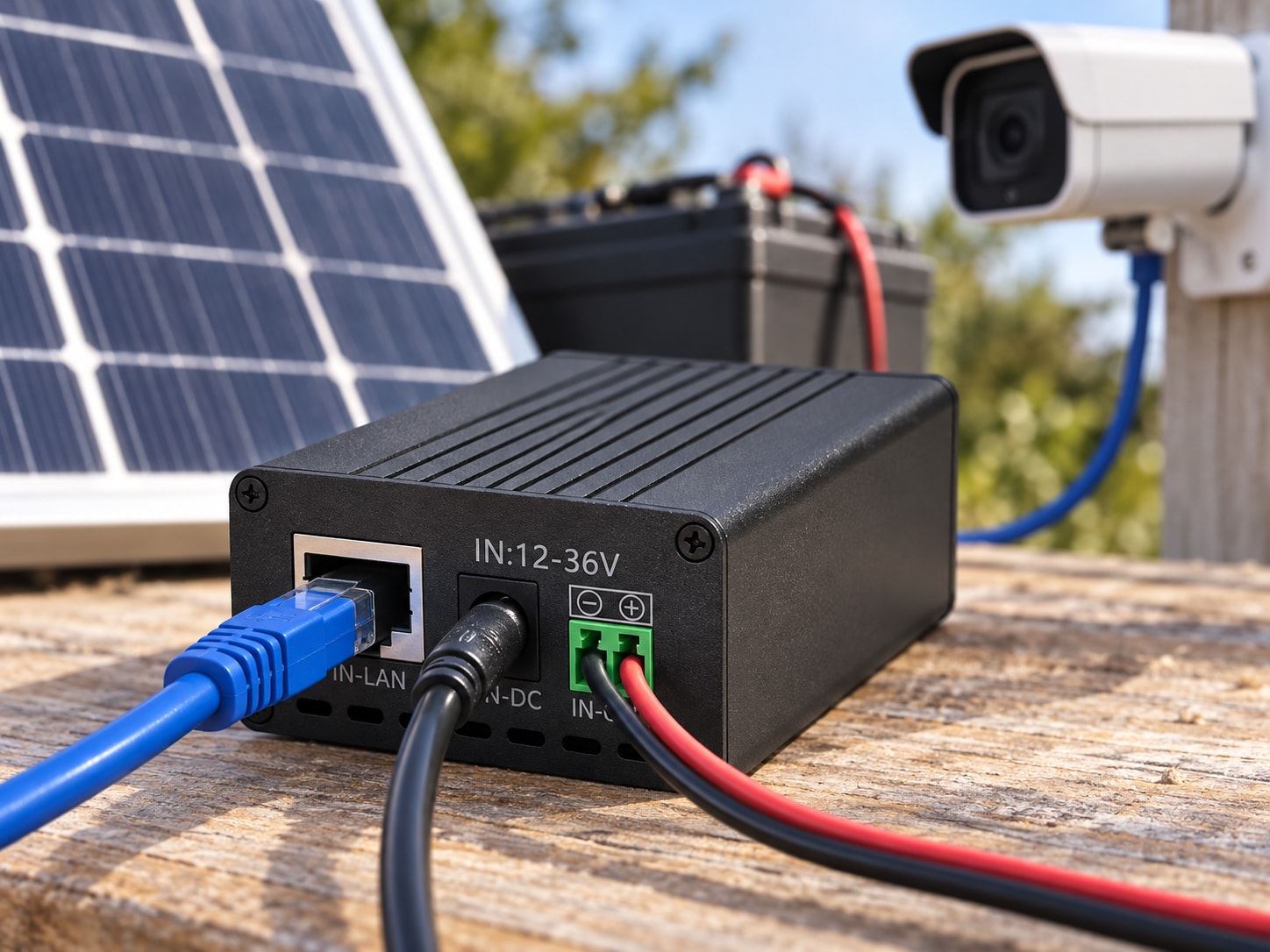

Przetwornica Maxsol POE24V z regulowanym wyjściem przyjmuje napięcie wejściowe 12–36 V DC i zapewnia regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz LCD napięcia. Dla konwersji 12 V na 48 V udokumentowane maksymalne obciążenie ciągłe wynosi 30 W. Podawana sprawność do 94% jest wartością maksymalną, a nie gwarantowaną podstawą obliczeń.

Dostępne informacje nie potwierdzają wykrywania ani negocjacji urządzenia zasilanego zgodnie z IEEE. Przed użyciem należy więc zweryfikować napięcie, polaryzację, pinout, protokół, pobór kamery oraz straty na kablu. Nie należy zakładać, że ta przetwornica i opisany wcześniej system solarny tworzą przetestowany, kompatybilny zestaw.

Policz straty na przewodzie Ethernet

Spadek napięcia rośnie wraz z prądem i rezystancją przewodu. Straty cieplne można opisać zależnością:

strata mocy = prąd² × rezystancja

Przy tej samej mocy wyższe napięcie oznacza mniejszy prąd, co zwykle ogranicza straty. Nie zwalnia to jednak z kontroli średnicy żył, materiału przewodnika, długości trasy, temperatury i sposobu wykorzystania par.

Napięcie należy zmierzyć przy kamerze pod maksymalnym obciążeniem, a nie tylko na nieobciążonym wyjściu przetwornicy. Przy Gigabit Ethernet wszystkie cztery pary uczestniczą w transmisji danych, dlatego pinoutu nie należy ustalać na podstawie uproszczeń stosowanych dla starszych połączeń 10/100 Mb/s.

Uwzględnij backhaul, monitoring i obciążenia restartu

Kamera bez działającego łącza zwrotnego może nadal nagrywać lokalnie, ale operator straci podgląd i alarmy. Dlatego radiolinia, punkt dostępowy lub router komórkowy powinny być traktowane jako część systemu monitoringu, a nie jako nieistotny dodatek.

W projekcie określ:

wymagane pasmo dla strumienia głównego i pomocniczego,
wpływ wielu kamer na łącze,
sposób zestawiania połączenia po restarcie,
lokalny zapis podczas awarii backhaulu,
priorytet zasilania kamery i urządzeń komunikacyjnych,
dostępność zdalnej diagnostyki.

Przydatne parametry monitorowane zdalnie to:

napięcie i stan akumulatora,
prąd ładowania z panelu,
pobór odbiorników,
stan wyjścia obciążenia,
temperatura obudowy i akumulatora,
stan łącza Ethernet,
dostępność kamery i backhaulu,
liczba restartów oraz przyczyna odłączenia zasilania.

Zaprojektuj bezpieczne wyłączenie i ponowny start

Gdy napięcie akumulatora spadnie do progu ochronnego, układ powinien odłączyć obciążenie w kontrolowany sposób. Po pojawieniu się słońca nie powinien wielokrotnie włączać i wyłączać urządzeń przy napięciu oscylującym wokół jednego progu.

Należy sprawdzić:

próg odłączenia przy niskim napięciu,
wyższy próg ponownego załączenia, czyli histerezę,
opóźnienie restartu,
kolejność uruchamiania urządzeń,
możliwość stopniowego włączania obciążeń,
automatyczny powrót kamery i routera do pracy,
zachowanie po zadziałaniu BMS,
przywracanie konfiguracji po całkowitej utracie zasilania.

Jeżeli wszystkie urządzenia uruchamiają się jednocześnie, suma prądów rozruchowych może ponownie obniżyć napięcie i wywołać pętlę restartów. Pomaga rozłożenie startu w czasie albo nadanie priorytetu backhaulowi, urządzeniom sieciowym i kamerom zgodnie z wymaganiami projektu.

Przetestuj system na stole i przeprowadź odbiór przed montażem

Kompatybilności nie należy sprawdzać po raz pierwszy na maszcie, słupie lub w odległej lokalizacji. Pełny tor powinien zostać złożony i obciążony na stanowisku testowym z docelową kamerą, przewodem o planowanej długości oraz urządzeniem backhaul.

Praktyczna procedura obejmuje:

Kontrolę dokumentacji. Porównaj napięcia, zakresy wejściowe, moc, protokół PoE, polaryzację i pinout.
Pomiar bez kamery. Ustaw i sprawdź wyjście przetwornicy przed podłączeniem urządzenia.
Test z kontrolowanym obciążeniem. Zweryfikuj stabilność napięcia oraz temperaturę elementów przy obciążeniu ciągłym.
Test docelowego przewodu. Użyj kabla o tej samej długości, kategorii i materiale żył co w instalacji.
Test wszystkich trybów kamery. Włącz tryb nocny, IR, PTZ, grzałkę i inne funkcje zwiększające pobór.
Jednoczesny restart. Odłącz i przywróć zasilanie całemu systemowi, obserwując kolejność uruchamiania.
Symulację niskiego napięcia. Sprawdź odłączenie obciążenia, histerezę i automatyczny powrót.
Test zaniku backhaulu. Potwierdź lokalne nagrywanie oraz ponowne zestawienie komunikacji.
Test pełnego cyklu pracy. Obserwuj co najmniej przejście między trybem dziennym i nocnym oraz powtarzające się zmiany obciążenia.
Zapis wartości odbiorczych. Zanotuj napięcia, prądy, temperatury, pobór szczytowy i progi restartu.

Przed montażem zewnętrznym trzeba również dobrać obudowę do środowiska, ograniczyć kondensację wilgoci, zabezpieczyć wejścia kablowe oraz zaplanować ochronę przepięciową i uziemienie odpowiednie dla instalacji. Panel powinien być ustawiony bez trwałego zacienienia, a dostęp serwisowy nie może wymagać demontażu całej konstrukcji.

Najczęstsze błędy projektowe

Dobór akumulatora wyłącznie na podstawie mocy kamery w dzień.
Pominięcie poboru routera, radiolinii lub switcha.
Przyjęcie maksymalnej sprawności przetwornicy jako wartości stałej.
Uznanie regulowanego napięcia za dowód zgodności z IEEE PoE.
Brak kontroli pinoutu i polaryzacji.
Pomiar napięcia bez obciążenia.
Nieuwzględnienie spadku napięcia na długim przewodzie.
Dobór panelu według warunków letnich zamiast miesiąca projektowego.
Brak rezerwy na pochmurne dni i starzenie systemu.
Jednoczesny start wszystkich urządzeń po rozładowaniu.
Brak testu ładowania i pracy akumulatora w niskiej temperaturze.
Traktowanie dwóch oddzielnych produktów jako zweryfikowanego zestawu.

Krótka lista kontrolna przed zakupem

Przed zatwierdzeniem projektu odpowiedz na sześć pytań:

Ile watogodzin zużywa kompletna instalacja w najgorszej dobie?
Jaka autonomia jest wymagana bez skutecznego ładowania?
Czy panel pokryje zużycie i uzupełni rezerwę w miesiącu projektowym?
Czy źródło PoE jest elektrycznie i protokołowo zgodne z kamerą?
Czy przetwornica obsłuży obciążenie ciągłe, straty kabla i rozruch?
Czy system samodzielnie wróci do stabilnej pracy po rozładowaniu?

Następnym krokiem może być porównanie wskazanych modeli Maxsol z rzeczywistą liczbą portów, mocą odbiorników, długością przewodów, warunkami środowiskowymi oraz wymaganiami dotyczącymi backhaulu, monitorowania i zarządzania.
