Zasilanie solarne i PoE w sieci off-grid

Solarne zasilanie PoE umożliwia pracę kamer IP, mostów bezprzewodowych i punktów dostępowych w miejscach bez sieci 230 V. W prawidłowej architekturze panel fotowoltaiczny zasila przez regulator akumulator, a energia z akumulatora trafia do urządzenia przez zgodny konwerter lub przełącznik PoE. Dane Ethernet pochodzą natomiast z osobnego źródła sieciowego.

Najważniejszym warunkiem jest zgodność całego toru: napięcia akumulatora, zakresu wejściowego konwertera, sposobu podawania zasilania PoE, pinoutu oraz wymagań urządzenia końcowego. Sama możliwość ustawienia napięcia, na przykład 48 V, nie oznacza jeszcze zgodności ze standardem IEEE PoE.

Jak przebiegają drogi energii słonecznej i danych Ethernet

W instalacji off-grid energia i dane przemieszczają się dwoma różnymi torami. Łączą się dopiero w interfejsie PoE umieszczonym przed kamerą, radiem lub punktem dostępowym.

Typowa droga energii wygląda następująco:

Panel fotowoltaiczny wytwarza energię elektryczną.
Regulator ładowania dopasowuje parametry pracy panelu i zarządza ładowaniem akumulatora.
Akumulator magazynuje energię potrzebną po zachodzie słońca oraz podczas słabszych warunków nasłonecznienia.
Interfejs DC–PoE pobiera napięcie stałe z akumulatora i przekształca je do poziomu wymaganego przez urządzenie.
Kabel Ethernet przenosi zasilanie oraz dane do odbiornika PoE.

Tor danych zaczyna się gdzie indziej. Jego źródłem może być:

router komórkowy,
bezprzewodowy most punkt–punkt,
lokalny rejestrator NVR,
przełącznik Ethernet,
urządzenie CPE,
inne aktywne urządzenie sieciowe.

Panel i akumulator nie zapewniają łączności sieciowej. Dostarczają wyłącznie energię. Jeżeli kamera ma przesyłać obraz do odległego obiektu, trzeba osobno zaplanować połączenie radiowe, komórkowe lub przewodowe.

W przypadku modernizacji istniejącej kamery PoE należy najpierw ustalić, jaki sprzęt dotychczas ją zasilał. Zasilanie z przełącznika IEEE 802.3af lub 802.3at nie może być automatycznie zastąpione dowolnym pasywnym iniektorem o podobnym napięciu. Nowy interfejs musi odpowiadać wymaganiom kamery zarówno elektrycznie, jak i protokołowo.

Rozdziel funkcje ładowania, magazynowania i PoE

Panel, regulator, akumulator oraz konwerter PoE wykonują odrębne zadania. Traktowanie ich jako jednego „zasilacza solarnego” utrudnia wykrywanie błędów i może prowadzić do pominięcia ważnych ograniczeń.

Element	Główna funkcja	Co trzeba sprawdzić
Panel PV	Wytwarzanie energii	Napięcie, prąd i moc względem wejścia regulatora
Regulator ładowania	Kontrola ładowania akumulatora	Typ akumulatora, limity PV, ustawienia i zabezpieczenia
Akumulator	Magazynowanie energii	Napięcie robocze, pojemność, dopuszczalne temperatury ładowania
Konwerter lub przełącznik PoE	Dopasowanie napięcia i podanie go na Ethernet	Zakres wejściowy, napięcie wyjściowe, moc, pinout i protokół PoE
Urządzenie końcowe	Wykorzystanie energii i danych	Standard PoE, pobór ciągły, pobór szczytowy i warunki środowiskowe

Przykładem zintegrowanego źródła energii jest system solarny Maxsol CS12060 z panelem 120 W i akumulatorem 768 Wh. Udokumentowana konfiguracja obejmuje monokrystaliczny panel 120 W, akumulator LiFePO4 12,8 V 60 Ah, czyli nominalnie 768 Wh, regulator MPPT oraz trzy wyjścia DC 12 V. Interfejs RS485 jest opcjonalny.

Takie parametry nie przesądzają jednak o czasie pracy konkretnej kamery. Nominalne 768 Wh nie jest równoznaczne z energią, którą można bez ograniczeń dostarczyć do odbiorników. Na wynik wpływają między innymi:

ustawienia ochrony akumulatora,
straty w regulatorze i konwerterze,
przewody oraz złącza,
temperatura,
rzeczywisty profil obciążenia,
dopuszczalny poziom rozładowania,
energia dostępna z panelu w danym okresie.

Przed wyborem systemu należy potwierdzić w aktualnej dokumentacji limity napięcia, prądu i mocy wejścia PV regulatora, a także dopuszczalne temperatury ładowania oraz dostępne zabezpieczenia akumulatora. Jest to szczególnie ważne w instalacjach całorocznych, w których warunki zimowe mogą jednocześnie ograniczać produkcję energii i zmieniać zachowanie akumulatora.

Pasywne PoE a negocjowane PoE IEEE

Najważniejszą różnicą pomiędzy pasywnym PoE a standardami IEEE jest sposób uruchamiania zasilania. W pasywnym PoE napięcie może być stale obecne na określonych parach przewodów. W systemie IEEE urządzenie zasilające rozpoznaje zgodny odbiornik przed podaniem pełnej mocy.

Cecha	Pasywne PoE	PoE zgodne z IEEE
Wykrywanie odbiornika	Zwykle brak	Przewidziane przez standard
Negocjacja lub klasyfikacja	Zwykle brak	Zależna od wersji standardu
Napięcie na porcie	Może być obecne stale	Podawane po wykryciu zgodnego urządzenia
Zgodność	Zależy od napięcia, biegunowości i pinoutu	Zależy od zgodności PSE i PD ze standardem
Ryzyko błędnego połączenia	Wysokie bez pełnej weryfikacji	Mniejsze przy prawidłowo zgodnych urządzeniach

W terminologii IEEE urządzenie dostarczające energię to PSE — na przykład przełącznik lub iniektor PoE. Urządzenie pobierające energię to PD, takie jak kamera IP lub punkt dostępowy.

Regulowane wyjście 48 V nie jest automatycznie portem IEEE 802.3af, 802.3at ani 802.3bt. Aby potwierdzić zgodność, trzeba zweryfikować co najmniej:

czy urządzenie zasilające wykrywa PD,
czy obsługuje standard wymagany przez odbiornik,
na których parach podaje energię,
jaka jest biegunowość,
jaki zakres napięcia akceptuje kamera,
ile mocy może przekazać port,
czy odbiornik dopuszcza pasywne PoE.

Nie należy także zakładać, że napis „PoE 48 V” wystarcza do połączenia dwóch produktów. Niektóre urządzenia radiowe korzystają z pasywnego zasilania o określonym pinoucie, podczas gdy większość typowych kamer wymagających IEEE PoE oczekuje prawidłowego wykrywania przez PSE.

Lista zgodności kamery PoE

Przed odłączeniem istniejącego zasilania sieciowego warto sprawdzić etykietę urządzenia, instrukcję oraz kartę katalogową:

wymagany standard: pasywne PoE czy IEEE 802.3af/at/bt,
dopuszczalny zakres napięcia wejściowego,
maksymalny pobór mocy,
pobór przy włączonym promienniku IR, grzałce, wentylatorze lub oświetlaczu,
wymagany pinout i biegunowość dla pasywnego PoE,
możliwość alternatywnego zasilania przez osobne wejście DC,
prędkość interfejsu Ethernet,
maksymalna planowana długość i kategoria przewodu.

Jeżeli dokumentacja nie określa jednoznacznie sposobu zasilania, bezpieczniej jest nie podawać napięcia na przewód Ethernet do czasu potwierdzenia parametrów u producenta urządzenia.

Dopasuj napięcia akumulatora i konwertera

Kompatybilność napięciowa trzeba oceniać na podstawie zakresów roboczych, a nie wyłącznie wartości nominalnych. Akumulator określany jako 12 V nie utrzymuje identycznego napięcia przez cały cykl ładowania i rozładowania. Interfejs PoE musi działać w całym przewidywanym zakresie napięcia dostarczanego przez system.

Należy kolejno porównać:

zakres napięcia wyjścia DC systemu solarnego,
minimalne i maksymalne napięcie wejściowe konwertera,
ustawione napięcie wyjściowe konwertera,
wymagania urządzenia PoE,
moc dostępną przy wybranej konwersji napięcia.

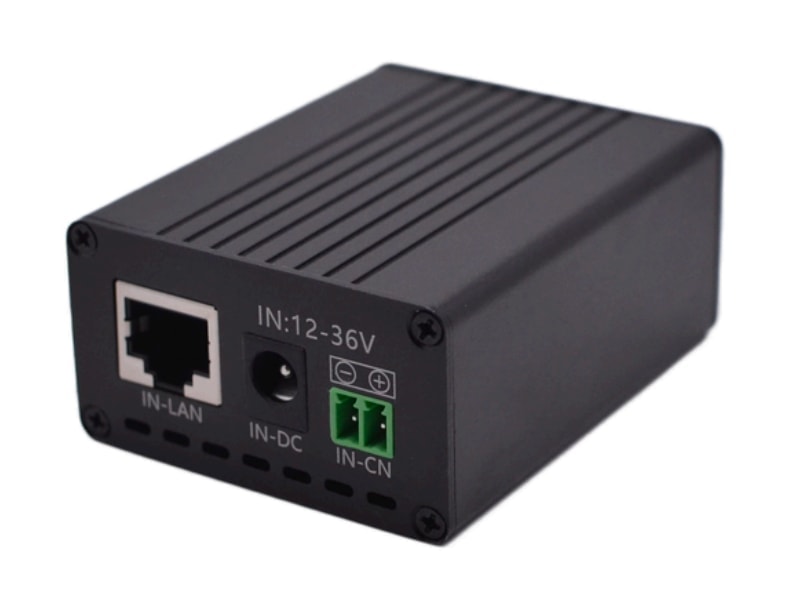

Konwerter DC–PoE Maxsol POE24V przyjmuje napięcie wejściowe 12–36 V DC i oferuje regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz LCD pokazujący napięcie. Udokumentowane obciążenie ciągłe dla konwersji 12 V na 48 V wynosi maksymalnie 30 W. Maksymalna sprawność konwersji jest określona na poziomie do 94%, ale nie należy traktować tej wartości jako gwarantowanej sprawności projektowej w każdych warunkach.

Dostępne informacje nie potwierdzają wykrywania ani negocjacji urządzeń PD zgodnie z IEEE. Przed podłączeniem kamery należy więc sprawdzić napięcie, biegunowość, pinout i wymagany protokół PoE.

Chociaż zakres wejściowy konwertera obejmuje nominalne 12 V, nie oznacza to automatycznie, że wymieniony system solarny i konwerter tworzą przetestowany zestaw. Są to przykłady elementów do indywidualnej oceny. Trzeba zweryfikować aktualne karty katalogowe, konfigurację dostarczanego wariantu, przewody, złącza i zabezpieczenia.

Uwzględnij spadki napięcia

Przy niskim napięciu DC stosunkowo niewielka moc może oznaczać znaczny prąd. Przykładowo — wyłącznie jako zależność teoretyczna, bez uwzględnienia strat — obciążenie 24 W przy 12 V oznacza około 2 A. Długie lub zbyt cienkie przewody po stronie akumulatora zwiększają spadek napięcia oraz straty.

Dlatego konwerter PoE warto umieścić możliwie blisko źródła DC, a dłuższy odcinek prowadzić już jako odpowiednio dobrany tor Ethernet PoE. Nadal trzeba jednak sprawdzić ograniczenia długości przewodu, jakość zakończeń, spadek napięcia po stronie PoE i wymagania transmisji danych.

Uwzględnij pobór ciągły i rozruchowy

System musi obsłużyć nie tylko średni pobór energii, lecz także najwyższe chwilowe zapotrzebowanie. Kamera może pobierać więcej po uruchomieniu promiennika podczerwieni, grzałki lub funkcji PTZ. Radio bezprzewodowe może mieć krótkie skoki obciążenia podczas rozruchu lub intensywnej transmisji.

Trzeba rozpatrzyć oddzielnie:

moc ciągłą, która wpływa przede wszystkim na zużycie energii i autonomię;
moc szczytową, która decyduje, czy konwerter i zabezpieczenia nie wyłączą systemu;
energię dobową, potrzebną do oceny akumulatora i produkcji PV;
straty konwersji, występujące pomiędzy akumulatorem a odbiornikiem.

Hipotetyczny przykład obciążenia

Poniższe liczby są wyłącznie założeniami projektowymi, a nie wynikami pomiarów produktów.

Załóżmy, że:

kamera pobiera stale 9 W, a chwilowo 16 W,
most radiowy pobiera 7 W,
na potrzeby wstępnej oceny przyjęto sprawność toru DC–PoE na poziomie 85%.

Szacunkowa moc pobierana z akumulatora przy normalnej pracy wyniosłaby:

(9 W + 7 W) ÷ 0,85 ≈ 18,8 W

Przy chwilowym wzroście poboru kamery:

(16 W + 7 W) ÷ 0,85 ≈ 27,1 W

Taki przykład pokazuje, dlaczego nie wystarczy porównać sumy mocy znamionowej urządzeń z nominalną mocą konwertera. Należy pozostawić rozsądny margines na zmiany temperatury, spadki napięcia, tolerancje sprzętu i jednoczesny rozruch odbiorników. Nie należy jednak przyjmować dowolnego stałego procentu marginesu bez sprawdzenia charakterystyki konkretnej instalacji.

Szczegółowe zestawienie urządzeń, portów i obciążeń można przygotować zgodnie z procedurą opisaną w poradniku o obliczaniu budżetu mocy PoE dla kamer monitoringu. Osobnym zadaniem jest dobór panelu i akumulatora do zapotrzebowania dobowego oraz oczekiwanej autonomii. Pomaga w tym przewodnik dotyczący doboru systemu solarnego off-grid do monitoringu CCTV.

Nie istnieje uniwersalny czas pracy wynikający wyłącznie z nominalnej pojemności akumulatora. W Polsce sezonowość nasłonecznienia, zacienienie, orientacja panelu, zabrudzenia lub śnieg mogą znacząco zmieniać bilans energii. Projekt powinien bazować na danych dla konkretnego miejsca i wymaganego okresu pracy, a nie na gwarancji działania 24/7 wynikającej z samej etykiety Wh.

Lista kontrolna zgodnej architektury

Przed zakupem lub uruchomieniem instalacji warto przejść przez całą ścieżkę energii i danych.

1. Urządzenie końcowe

Jaki standard PoE obsługuje kamera, radio lub punkt dostępowy?
Czy dopuszczalne jest pasywne podanie napięcia?
Jaki jest pobór ciągły i maksymalny?
Czy urządzenie ma grzałkę, IR, PTZ lub inne odbiorniki zwiększające pobór?
Czy prędkość interfejsu odpowiada wymaganiom sieci?

2. Interfejs DC–PoE

Czy zakres wejściowy obejmuje pełny zakres pracy akumulatora?
Czy moc ciągła i szczytowa wystarczają dla wszystkich odbiorników?
Czy wyjście zapewnia wymaganą detekcję lub negocjację IEEE?
Czy napięcie, biegunowość i pinout są zgodne?
Czy port obsługuje wymaganą prędkość Ethernet?

3. Akumulator i regulator

Czy regulator jest skonfigurowany dla użytej chemii akumulatora?
Czy panel mieści się w limitach napięcia, prądu i mocy regulatora?
Czy uwzględniono dopuszczalne temperatury ładowania?
Jakie zabezpieczenia odłączają obciążenie przy niskim napięciu?
Czy wyjście DC ma odpowiedni bezpiecznik i przekrój przewodu?

4. Źródło danych

Skąd kamera otrzymuje połączenie sieciowe?
Czy router, most lub przełącznik również korzysta z akumulatora?
Czy jego zużycie zostało uwzględnione w bilansie?
Czy połączenie będzie dostępne po zaniku zasilania w drugim punkcie sieci?

5. Instalacja zewnętrzna

Czy obudowy, przepusty i złącza są odpowiednie dla miejsca montażu?
Czy przewody są zabezpieczone mechanicznie i prawidłowo zakończone?
Czy przewidziano ochronę przeciwprzepięciową i właściwe uziemienie zgodnie z projektem?
Czy lokalizacja panelu ogranicza zacienienie?
Czy dostęp serwisowy pozwala na kontrolę złączy, akumulatora i regulatora?

6. Uruchomienie

Przed podłączeniem docelowego urządzenia należy zmierzyć napięcie i sprawdzić biegunowość na właściwych pinach. Następnie warto testować instalację etapami:

regulator i akumulator bez odbiornika,
wyjście DC pod kontrolowanym obciążeniem,
konwerter z prawidłowo skonfigurowanym napięciem,
urządzenie końcowe w trybie normalnym,
maksymalne przewidywane obciążenie, na przykład po włączeniu IR lub grzałki,
transmisję danych na pełnej długości przewodu.

Najczęstsze błędy w solarnym zasilaniu PoE

Najwięcej problemów wynika nie z samego panelu, lecz z nieuwzględnienia interfejsów pomiędzy elementami. Typowe błędy to:

uznanie każdego wyjścia 48 V za zgodne z IEEE PoE;
pominięcie pinoutu i biegunowości pasywnego zasilania;
dobór konwertera wyłącznie według mocy średniej;
nieuwzględnienie routera lub mostu radiowego w bilansie energii;
traktowanie nominalnych Wh akumulatora jako energii w całości dostępnej dla odbiornika;
użycie maksymalnej deklarowanej sprawności jako stałej wartości projektowej;
prowadzenie długiego, cienkiego przewodu po stronie 12 V DC;
brak kontroli temperatury ładowania akumulatora;
założenie, że dwa elementy o pasujących napięciach tworzą automatycznie zgodny zestaw;
brak testu działania przy jednoczesnym maksymalnym poborze wszystkich urządzeń.

Co porównać przed wyborem rozwiązania

Dobrze zaprojektowana sieć off-grid wymaga osobnego potwierdzenia źródła energii, magazynu, konwersji PoE i transmisji danych. Najpierw należy ustalić standard kamery oraz rzeczywisty profil obciążenia, następnie dopasować konwerter, a dopiero później ocenić wymaganą pojemność akumulatora i panel PV.

Jako następny krok można porównać opisane modele Maxsol z własnymi wymaganiami dotyczącymi liczby portów, obciążenia ciągłego i szczytowego, długości przewodów, zakresów napięcia, warunków środowiskowych oraz funkcji zarządzania. Ostateczną zgodność trzeba potwierdzić na podstawie aktualnych kart katalogowych i konfiguracji wszystkich elementów instalacji.
