Jak obniżyć koszty CCTV w odległych lokalizacjach

Najskuteczniejszym sposobem na obniżenie kosztów instalacji zdalnego CCTV jest porównanie kilku kompletnych wariantów — od źródła energii po transmisję i utrzymanie — zamiast wybierania najtańszych urządzeń. Największe różnice kosztowe często wynikają z robót ziemnych, doprowadzenia sieci elektroenergetycznej, liczby słupów, długości tras kablowych oraz późniejszych wizyt serwisowych.

Dla każdego punktu kamerowego warto osobno sprawdzić trzy opcje: zasilanie sieciowe z dystrybucją PoE, autonomiczne zasilanie solarne oraz wariant hybrydowy. Następnie należy porównać je w tym samym okresie eksploatacji, uwzględniając transmisję, montaż, konfigurację, abonamenty, konserwację i wymiany. PoE jest przy tym metodą doprowadzenia zasilania do urządzenia, a nie pierwotnym źródłem energii.

Ustal porównywalny zakres i bazę kosztową

Porównanie będzie miarodajne tylko wtedy, gdy każdy wariant realizuje ten sam zakres funkcjonalny. Nie należy zestawiać systemu sieciowego zapewniającego monitoring przez całą dobę z instalacją solarną zaprojektowaną wyłącznie do pracy okresowej albo rozwiązania kablowego o stabilnej przepustowości z łączem radiowym, którego warunków terenowych jeszcze nie sprawdzono.

Przed wyceną należy ustalić:

liczbę i rozmieszczenie kamer;
pobór mocy każdej kamery, promiennika, grzałki i urządzenia sieciowego;
wymagany czas pracy oraz dopuszczalne przerwy;
sposób nagrywania i lokalizację rejestratora;
wymaganą przepustowość przy normalnym i szczytowym ruchu;
długość oraz przebieg tras transmisyjnych;
dostępność energii w każdym punkcie;
wymagania dotyczące odporności środowiskowej i ochrony przepięciowej;
możliwość dojazdu serwisu;
przewidywany okres eksploatacji używany do porównania kosztów.

Koszt bazowy powinien obejmować nie tylko kamery i przełączniki. Praktyczny arkusz kosztu cyklu życia może wyglądać następująco:

Pozycja kosztowa	Co uwzględnić w kalkulacji
Projekt i wizja lokalna	pomiary, trasy, punkty montażowe, widoczność radiowa, analiza zacienienia
Doprowadzenie energii	przyłącze, rozdzielnica, zabezpieczenia, przewody, wykopy, odtworzenie nawierzchni
Infrastruktura montażowa	słupy, wysięgniki, fundamenty, szafy i obudowy
Sprzęt zasilający	zasilacze, przełączniki PoE, kontrolery, panele, akumulatory, zabezpieczenia
Transmisja	przewód miedziany, światłowód, urządzenia radiowe, moduły i akcesoria
Robocizna	montaż, spawanie światłowodu, zarabianie przewodów, ustawienie anten
Uruchomienie	konfiguracja, testy obciążeniowe, pomiary i dokumentacja powykonawcza
Koszty operacyjne	energia, transmisja komórkowa, licencje, karty SIM i inne abonamenty
Utrzymanie	przeglądy, czyszczenie paneli, korekty ustawienia, aktualizacje i diagnostyka
Wymiany	akumulatory, ograniczniki przepięć, zasilacze, przewody i elementy mechaniczne
Wizyty awaryjne	dojazd, praca technika, wynajem podnośnika i przestoje systemu

Dla każdego wariantu można zastosować prosty wzór:

Koszt cyklu życia = projekt + zakup + montaż + uruchomienie + eksploatacja + konserwacja + planowane wymiany + rezerwa na ryzyko

Nie trzeba od razu przypisywać kosztom dokładnych kwot. Już samo wskazanie, które pozycje występują w danym wariancie, pozwala wyeliminować rozwiązania pozornie tanie.

Porównaj doprowadzenie sieci i zasilanie solarne

Zasilanie z sieci zwykle jest naturalnym punktem odniesienia, jeśli energia znajduje się w pobliżu i można z niej legalnie oraz technicznie skorzystać. Gdy potrzebne są długie wykopy, nowe słupy lub rozbudowa instalacji elektrycznej, autonomiczny system solarny może ograniczyć koszty infrastruktury. Nie oznacza to jednak, że fotowoltaika jest zawsze tańsza.

PoE występuje w obu wariantach. W systemie sieciowym energia może pochodzić z lokalnej rozdzielnicy, a w systemie autonomicznym — z panelu i akumulatora. Dopiero odpowiedni zasilacz lub przełącznik dostarcza ją do kamery przez Ethernet.

Macierz decyzyjna dla zdalnego punktu CCTV

Kryterium	Sieć elektroenergetyczna i PoE	Autonomiczne zasilanie solarne	Wariant hybrydowy
Najlepsze zastosowanie	punkt blisko istniejącego, dostępnego zasilania	lokalizacja bez ekonomicznego dostępu do sieci	obiekt z częściową infrastrukturą lub wieloma rozproszonymi punktami
Główne koszty początkowe	przewody energetyczne, zabezpieczenia, wykopy i rozdzielnice	panel, akumulator, kontroler, konstrukcja i ochrona	połączenie wybranych elementów obu architektur
Najważniejsze ryzyko	koszt i formalności doprowadzenia energii	niedoszacowanie poboru, zacienienia lub sezonowych warunków	większa złożoność projektu i serwisu
Typowe koszty eksploatacyjne	energia i utrzymanie instalacji elektrycznej	przeglądy, czyszczenie oraz przyszłe wymiany akumulatora	koszty zależne od podziału punktów między źródła
Skalowanie	korzystne przy wielu urządzeniach w jednym zasilanym węźle	wymaga bilansu energii dla każdego punktu lub grupy urządzeń	pozwala zasilać centralę z sieci, a odległe punkty autonomicznie
Warunek opłacalności	dostępne zasilanie bez kosztownej rozbudowy	odpowiednie miejsce montażu i realistyczny bilans energetyczny	jasny podział funkcji i brak zbędnego dublowania sprzętu

Wariant hybrydowy nie musi oznaczać dwóch źródeł energii w jednym punkcie. Często bardziej praktyczne jest zasilenie rejestratora, serwera i głównego przełącznika z sieci, a zastosowanie osobnych systemów solarnych tylko przy najbardziej oddalonych kamerach. Inną możliwością jest wykorzystanie istniejących tras kablowych tam, gdzie są sprawne, i połączenia radiowego w miejscach, w których nowy wykop byłby nieuzasadniony.

Jak sprawdzić, czy zasilanie solarne ma sens

Projekt należy rozpocząć od dobowego zapotrzebowania na energię:

energia dobowa = suma mocy urządzeń × czas pracy + straty systemowe

Następnie trzeba dobrać panel, kontroler i magazyn energii do rzeczywistych warunków miejsca, przyjętego poziomu rezerwy oraz wymaganej autonomii. Należy również potwierdzić temperatury ładowania akumulatora, zakresy napięć, ograniczenia wejścia PV i działanie zabezpieczeń.

Przykładem komponentu do analizy jest system solarny Maxsol CS12060 z panelem 120 W i akumulatorem 768 Wh. Udokumentowana konfiguracja obejmuje panel monokrystaliczny 120 W, akumulator LiFePO4 12,8 V 60 Ah o nominalnej energii 768 Wh, kontroler MPPT oraz trzy wyjścia DC 12 V. Interfejs RS485 jest opcjonalny.

Nominalne 768 Wh nie oznacza jednak, że cała ta energia może być dostarczona odbiornikom. Na użyteczną energię wpływają między innymi ograniczenia kontrolera, dopuszczalna głębokość rozładowania, temperatura, sprawność konwersji, okablowanie i pobór własny urządzeń.

Hipotetyczne założenie projektowe, a nie pomiar wydajności produktu: dwie kamery pobierające po 8 W, urządzenie sieciowe pobierające 4 W i radio pobierające 6,5 W tworzą obciążenie 26,5 W. Przy pracy przez 24 godziny daje to 636 Wh na dobę przed uwzględnieniem strat. Taki przykład pokazuje, dlaczego nie wolno wyznaczać czasu pracy przez proste podzielenie nominalnej pojemności akumulatora przez moc odbiorników.

Dla każdej konfiguracji trzeba sprawdzić aktualną kartę katalogową i dostarczone wyposażenie, w szczególności limity napięcia, prądu i mocy PV kontrolera, temperatury ładowania oraz zabezpieczenia. Nie istnieje uniwersalna gwarancja autonomii, trwałości akumulatora ani pracy całodobowej dla każdego miejsca i obciążenia.

Oceń łącze radiowe w porównaniu z nowym okablowaniem

Łącze bezprzewodowe może ograniczyć koszt wykopów, przewiertów i odtwarzania nawierzchni, ale tylko wtedy, gdy między punktami można uzyskać odpowiednie warunki radiowe. Sama etykieta zasięgu urządzenia nie jest dowodem, że połączenie osiągnie wymaganą przepustowość w konkretnej lokalizacji.

Przed wyborem transmisji warto rozpatrzyć następującą kolejność:

Wykorzystanie istniejącej infrastruktury. Sprawdź stan przewodów, włókien, kanalizacji i punktów montażowych. Ponowne użycie jest opłacalne wyłącznie wtedy, gdy infrastruktura przejdzie testy.
Nowe połączenie miedziane. Jest właściwe dla odległości i warunków mieszczących się w możliwościach zastosowanej technologii. Przy dalszych punktach pomocne są zasady opisane w poradniku o wydłużaniu połączeń PoE dla kamer IP.
Światłowód. Dobrze sprawdza się na dłuższych trasach i między budynkami, ale wymaga uwzględnienia modułów, spawania, zakończeń, ochrony mechanicznej oraz zasilania urządzeń końcowych. Dobór portów i wkładek omawia przewodnik po łączach SFP w sieciach CCTV.
Most radiowy. Może zastąpić nowy kabel, jeśli dostępna jest linia widzenia, odpowiednia strefa propagacji i akceptowalny poziom zakłóceń.
Transmisja komórkowa. Może być użyteczna w rozproszonych lokalizacjach, ale wymaga doliczenia abonamentu, limitów danych i zależności od zasięgu operatora.

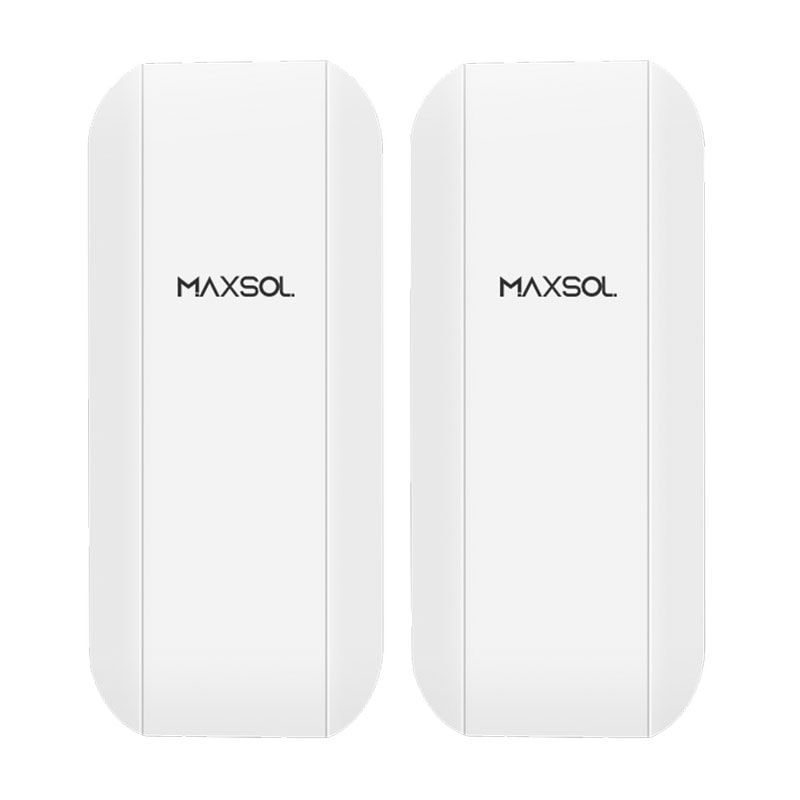

Przykładem urządzenia, które można uwzględnić w analizie radiowej, jest bezprzewodowe CPE Maxsol CPE295 5,8 GHz. Udokumentowane cechy obejmują pracę w paśmie 5,8 GHz, kierunkową antenę MIMO 2×2 o zysku 14 dBi, jeden port Gigabit LAN, zasilanie IEEE 802.3af/at lub 9–48 V DC oraz pobór 6,5 W przy pełnym obciążeniu.

Oznaczenia zasięgu i szybkości transmisji nie gwarantują odległości ani przepustowości użytkowej. Przed zakupem trzeba sprawdzić widoczność, profil terenu, zakłócenia, budżet łącza, mocowanie oraz obowiązujące w Polsce zasady użytkowania pasma radiowego. System solarny i urządzenie CPE opisane powyżej są przykładami do doboru, a nie potwierdzonym, przetestowanym zestawem kompatybilnym.

Nowe okablowanie może mieć wyższy koszt początkowy, ale niższe ryzyko zmian warunków transmisji. Radio może obniżyć koszt budowy, lecz wymaga dobrego projektu, prawidłowego ustawienia anten oraz okresowej kontroli mocowań i widoczności.

Ogranicz powtórne wizyty dzięki pomiarom i testom warsztatowym

Drugi wyjazd ekipy z powodu niepasującego uchwytu, błędnego adresowania albo niewystarczającego źródła energii może kosztować więcej niż wcześniejsza weryfikacja całego zestawu. Dotyczy to szczególnie punktów wymagających podnośnika, długiego dojazdu lub koordynacji z administratorem obiektu.

Lista kontroli podczas wizji lokalnej

Na miejscu należy zweryfikować:

dokładną pozycję kamer i oczekiwane pole widzenia;
dostępne powierzchnie oraz wysokości montażu;
rzeczywisty przebieg i stan istniejących przewodów;
długości tras, przejścia i przeszkody;
możliwość wykonania uziemienia i ochrony przepięciowej;
widoczność między punktami radiowymi;
potencjalne źródła zakłóceń;
zacienienie panelu w różnych porach dnia i roku;
dostęp serwisowy do akumulatora, kontrolera i urządzeń sieciowych;
możliwość bezpiecznego wprowadzenia przewodów do obudowy;
wymagane narzędzia, podnośniki i elementy konstrukcyjne.

Zdjęcia, oznaczone punkty na planie i udokumentowane długości przewodów zmniejszają ryzyko rozbieżności między projektem, zamówieniem i pracą instalatorów.

Co sprawdzić przed wyjazdem na obiekt

Zestawienie urządzeń na stanowisku testowym pozwala wykryć problemy, zanim sprzęt znajdzie się na słupie. Test powinien obejmować:

uruchomienie wszystkich kamer i urządzeń transmisyjnych;
zgodność sposobu zasilania i napięć;
sumaryczny budżet mocy, w tym pobór podczas uruchamiania i pracy funkcji dodatkowych;
konfigurację adresów IP, VLAN-ów i dostępu administracyjnego;
rejestrację obrazu i odtwarzanie nagrań;
zachowanie systemu po zaniku i powrocie zasilania;
aktualność konfiguracji oraz kopię ustawień;
oznaczenie portów, przewodów i elementów przypisanych do lokalizacji.

W przypadku systemu solarnego warto przeprowadzić kontrolowany test z docelowym obciążeniem, ale jego wynik nie zastępuje obliczeń sezonowych. Kilkugodzinny test warsztatowy nie potwierdza działania przez całą dobę ani w najtrudniejszych warunkach pogodowych.

Uwzględnij konserwację, wymiany i koszty operacyjne

Najniższy koszt montażu nie zawsze oznacza najniższy koszt użytkowania. W odległych lokalizacjach kluczowy jest koszt pojedynczej wizyty serwisowej oraz czas potrzebny do ustalenia, czy problem dotyczy kamery, zasilania, transmisji czy konfiguracji.

W kalkulacji wieloletniej należy uwzględnić:

energię pobieraną z sieci;
opłaty za transmisję komórkową lub usługi sieciowe;
okresowe czyszczenie paneli i kontrolę zacienienia;
kontrolę konstrukcji, uchwytów, dławików i uszczelnień;
diagnostykę jakości połączeń radiowych;
aktualizacje i kopie konfiguracji;
wymianę elementów ochrony przepięciowej po zadziałaniu;
przyszłą wymianę akumulatorów i zasilaczy;
dostępność części oraz czas pracy potrzebny do ich wymiany;
wynajem podnośnika lub specjalistycznego sprzętu;
skutki przerw w monitoringu.

Nie należy wpisywać jednej stałej trwałości akumulatora dla wszystkich projektów. Rzeczywisty okres użytkowania zależy między innymi od temperatury, profilu ładowania i rozładowania, głębokości rozładowania, ustawień zabezpieczeń oraz warunków serwisowych. Informacje te trzeba potwierdzić dla wybranego produktu i konfiguracji.

Koszty można ograniczać również przez standaryzację. Stosowanie powtarzalnych schematów adresacji, opisów przewodów, elementów mocujących i dokumentacji skraca diagnostykę oraz zmniejsza liczbę części zapasowych. Nie powinno to jednak prowadzić do używania identycznego systemu solarnego w punktach o różnym obciążeniu lub zacienieniu.

Wybierz najniższy realny koszt cyklu życia

Najtańszy wariant to najtańsze rozwiązanie, które spełnia wymagania techniczne przez przyjęty okres eksploatacji — nie pozycja z najniższą ceną zakupu. Decyzję warto podjąć w czterech krokach.

1. Odrzuć warianty niewykonalne

Odrzuć radio bez odpowiednich warunków propagacyjnych, system solarny bez miejsca na panel i wymagany magazyn energii oraz połączenie kablowe, którego wykonanie jest technicznie lub organizacyjnie nierealne.

2. Porównaj identyczną funkcję

Każdy wariant powinien obsługiwać tę samą liczbę kamer, czas pracy, jakość transmisji, sposób nagrywania i oczekiwany poziom dostępności. Uwzględnij też tę samą ochronę mechaniczną, elektryczną i środowiskową.

3. Policz cały okres eksploatacji

Dodaj nakłady początkowe, abonamenty, energię, konserwację, wymiany oraz spodziewane wizyty. Jeśli nie znasz ceny pozycji, pozostaw ją jako oddzielne pole do potwierdzenia zamiast wpisywać arbitralne zero.

4. Oceń wrażliwość wyniku

Sprawdź, czy wybór zmieni się, gdy:

wykop okaże się dłuższy;
istniejący przewód nie przejdzie pomiarów;
wymagany będzie dodatkowy słup;
wzrośnie pobór mocy kamer;
radio nie osiągnie wymaganej przepustowości;
pojawi się cykliczny koszt transmisji;
akumulator będzie wymagał wcześniejszej wymiany;
dostęp serwisowy okaże się trudniejszy niż zakładano.

Jeżeli niewielka zmiana jednego założenia całkowicie odwraca wynik, projekt wymaga dodatkowej rezerwy lub ponownej wizji lokalnej.

Praktycznym następnym krokiem jest przygotowanie arkusza dla każdego punktu CCTV i porównanie wariantu sieciowego, solarnego oraz hybrydowego. Następnie można zestawić wskazane modele Maxsol z wymaganą liczbą portów, obciążeniem, odległością, źródłem energii, warunkami środowiskowymi i funkcjami zarządzania. Przed doborem należy zawsze sprawdzić aktualne karty katalogowe oraz zgodność całej konfiguracji, a nie tylko pojedynczych urządzeń.
