Solarne PoE czy zasilanie sieciowe w odległej lokalizacji?

Solarne PoE jest zwykle lepszym wyborem, gdy doprowadzenie sieci energetycznej do lokalizacji byłoby trudne, kosztowne albo długotrwałe. Tradycyjne zasilanie sieciowe wygrywa natomiast tam, gdzie stabilne przyłącze już istnieje, obciążenie jest duże lub zmienne, a dostęp serwisowy nie stanowi problemu. W części projektów najbezpieczniejszą decyzją będzie architektura hybrydowa: sieć jako źródło podstawowe i akumulator jako rezerwa albo fotowoltaika wspierana dodatkowym źródłem energii.

Rzetelne porównanie solarnego PoE z tradycyjnym zasilaniem obiektu zdalnego wymaga użycia tych samych założeń dotyczących urządzeń, czasu pracy i jakości usługi. Nie wystarczy zestawić panelu PV z gniazdem AC — trzeba uwzględnić całą drogę energii, prace terenowe, transmisję danych, monitoring, utrzymanie oraz koszt cyklu życia.

Najpierw zdefiniuj to samo obciążenie i cel usługi

Obie architektury powinny zasilać identyczny zestaw urządzeń i realizować ten sam poziom dostępności. W przeciwnym razie porównanie kosztów i niezawodności będzie mylące.

Typowy obiekt zdalny może obejmować:

kamery IP, w tym modele z oświetlaczem, grzałką lub mechanizmem PTZ;
punkt dostępowy Wi-Fi albo radiolinię;
router komórkowy lub bramę komunikacyjną;
czujniki, sterowniki i urządzenia telemetryczne;
przemysłowy przełącznik PoE;
konwertery lub moduły SFP;
dodatkowe odbiorniki DC;
układ ładowania, akumulator i urządzenia ochronne.

Dla każdego odbiornika należy ustalić pobór typowy, maksymalny i rozruchowy. Kamera pobierająca niewiele energii w dzień może wymagać więcej mocy po włączeniu oświetlacza podczerwieni, grzałki lub silników PTZ. Projekt oparty wyłącznie na wartości średniej może więc działać latem, ale wyłączać porty podczas zimnej nocy.

Trzeba też zdefiniować cel usługi:

Czy system ma działać przez całą dobę?
Jaka przerwa w pracy jest dopuszczalna?
Jak długo obiekt ma pracować bez słońca lub bez zasilania sieciowego?
Które odbiorniki są krytyczne?
Czy możliwe jest czasowe wyłączenie urządzeń mniej ważnych?
Czy awaria ma być wykrywana zdalnie?
Ile czasu może upłynąć do wizyty serwisowej?

W systemie fotowoltaicznym parametrem projektowym jest autonomia energetyczna. W systemie zasilanym z sieci podobną funkcję pełni wymagany czas pracy z UPS. W obu przypadkach warto podzielić odbiorniki na krytyczne i opcjonalne, zamiast podtrzymywać wszystko bez względu na stan energii.

Praktyczny proces bilansowania systemu off-grid opisuje także przewodnik po solarnym zasilaniu sieci PoE.

Porównaj źródło, konwersję i dystrybucję energii

Solarne PoE i sieciowe PoE różnią się nie tylko źródłem energii. Inna jest również liczba konwersji napięcia, sposób magazynowania energii i zachowanie systemu podczas awarii.

Obszar	Solarne PoE	PoE z zasilaniem sieciowym
Źródło podstawowe	Panel lub zespół paneli PV	Sieć AC
Magazyn energii	Zazwyczaj wymagany akumulator	Opcjonalny UPS lub akumulator
Główne ograniczenie	Zmienna produkcja i sezonowość	Dostępność oraz jakość przyłącza
Konwersja	PV, regulator, akumulator, napięcie systemowe i PoE	AC do DC, następnie PoE
Rezerwa	Większy akumulator, większe PV lub dodatkowe źródło	UPS, generator lub drugie źródło
Zarządzanie energią	Kluczowe dla autonomii	Kluczowe głównie podczas zaniku AC
Typowe zastosowanie	Obiekt bez opłacalnego przyłącza	Obiekt z istniejącym, stabilnym AC

W architekturze solarnej należy zweryfikować zgodność napięć paneli, regulatora, akumulatora, przełącznika i odbiorników. Liczy się nie tylko pojemność znamionowa baterii, ale również dopuszczalny zakres jej pracy, strategia ładowania, temperatura oraz rezerwa na starzenie.

Przykładem rozwiązania przeznaczonego do takiej architektury jest zarządzalny solarny przełącznik przemysłowy PoE IOT2802SFG-S. Dokumentowany zakres funkcji obejmuje 8 gigabitowych portów PoE, 2 porty SFP, budżet PoE 120 W, obsługę 90W BT oraz monitoring instalacji PV i akumulatora. Wejścia PV i baterii pracują w zakresie DC 22–29,2 V, a na portach 3–4 można konfigurować PoE 24 V lub 48 V. Przed zastosowaniem trzeba potwierdzić faktyczne przypisanie portów, limity ładowania i zgodność z wybranym akumulatorem.

W systemie sieciowym głównym zadaniem jest bezpieczne przekształcenie AC na napięcie używane przez przełącznik i porty PoE. Jeśli wymagana jest ciągłość działania, potrzebny jest również układ podtrzymania. Nie należy automatycznie utożsamiać obecności UPS z określonym czasem pracy — zależy on od akumulatora, obciążenia, temperatury i ustawień odłączania.

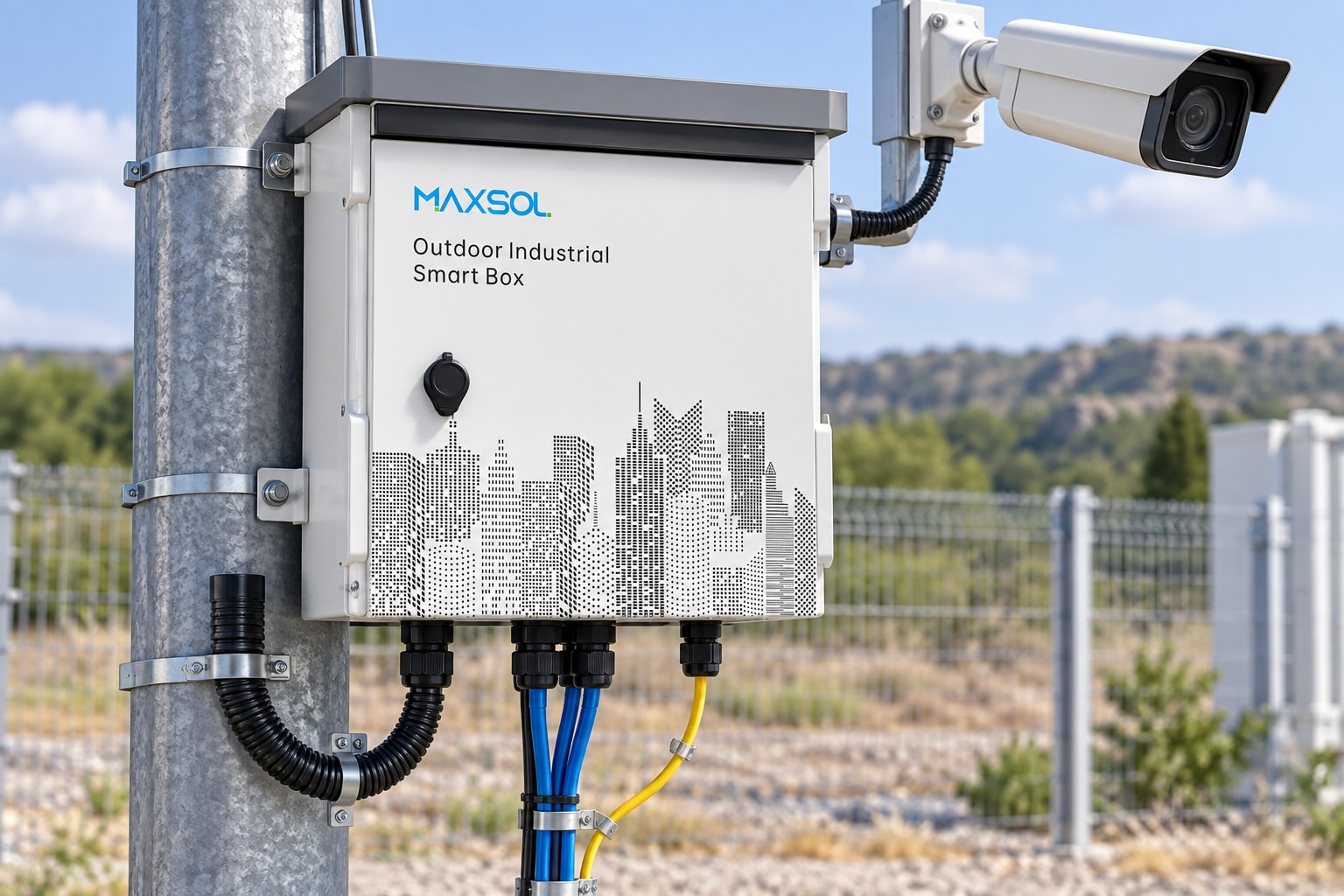

Przykładem zintegrowanej architektury sieciowej jest zewnętrzna skrzynka Ethernet PoE SBOX2802SFG-I. Model ma stopień ochrony IP65, 8 gigabitowych portów PoE, 2 gigabitowe gniazda SFP, zarządzanie Layer 2, wejście AC 100–240 V i wbudowany moduł UPS DC 55 V o mocy 240 W. Moc modułu UPS nie powinna być bez dodatkowej weryfikacji interpretowana jako gwarantowany budżet portów ani czas podtrzymania.

Te dwa produkty ilustrują odmienne architektury. Nie są parą o potwierdzonej równoważności i nie należy porównywać ich wyłącznie na podstawie liczby portów.

Oceń odległość instalacji i zakres robót terenowych

W obiektach zdalnych największym kosztem początkowym nie zawsze jest sprzęt. Często decydują roboty ziemne, trasa kabla, zabezpieczenie przewodów, konstrukcja wsporcza, transport oraz dostęp ekipy instalacyjnej.

Kiedy przewagę ma solarne PoE

System solarny może ograniczyć prace związane z doprowadzeniem AC, jeśli punkt znajduje się daleko od istniejącej infrastruktury energetycznej. Jest to istotne w monitoringu dróg wewnętrznych, instalacjach terenowych, gospodarstwach, obiektach wodnych, placach składowych i tymczasowych punktach komunikacyjnych.

Brak kabla energetycznego nie oznacza jednak montażu bez prac terenowych. Nadal trzeba przewidzieć:

stabilny fundament lub konstrukcję dla paneli;
właściwą orientację i brak sezonowego zacienienia;
szafę albo obudowę odpowiednią do środowiska;
ochronę kabli przed uszkodzeniami mechanicznymi;
uziemienie i ochronę przepięciową;
dostęp serwisowy do paneli, akumulatora i elektroniki;
bezpieczne prowadzenie połączeń DC.

W Polsce szczególnie ważna jest ocena najtrudniejszego okresu pracy, a nie tylko korzystnych warunków letnich. Krótszy dzień, zachmurzenie, niska temperatura, śnieg i długie zacienienie mogą zmniejszyć dostępną energię lub czas ładowania. Niska temperatura może również ograniczać sposób ładowania niektórych akumulatorów, dlatego warunki termiczne należy sprawdzić w dokumentacji wybranej baterii.

Kiedy przewagę ma zasilanie sieciowe

Jeżeli AC jest już dostępne przy maszcie, budynku lub szafie technicznej, architektura sieciowa jest zwykle prostsza. Nie wymaga wymiarowania paneli pod sezonową produkcję ani zapewniania miejsca na odpowiednio duży magazyn energii.

Sytuacja zmienia się, gdy przyłącze znajduje się daleko. Wtedy trzeba uwzględnić trasę, spadki napięcia, przekroje przewodów, zabezpieczenia, przepusty, odtworzenie nawierzchni oraz ewentualne uzgodnienia terenowe. Długi odcinek AC może być ekonomicznie mniej korzystny niż lokalne źródło solarne, nawet jeśli sam przełącznik sieciowy kosztuje mniej.

Transmisja danych to osobna decyzja

Wybór energii nie rozwiązuje automatycznie problemu transmisji. Połączenie może być wykonane przez:

lokalny przewód Ethernet;
światłowód;
radiolinię punkt–punkt;
sieć komórkową;
kombinację kilku metod.

Standardowy odcinek miedzianego Ethernetu ma ograniczony zasięg, a przy PoE dochodzi spadek napięcia zależny od długości i jakości przewodu oraz poboru mocy. Światłowód pozwala rozdzielić transmisję od lokalnego zasilania i ogranicza problemy wynikające z różnic potencjałów między odległymi punktami. Nadal wymaga jednak lokalnego źródła energii dla przełącznika i urządzeń końcowych.

Przy projektowaniu obudowy, zasilania, transmisji i podtrzymania pomocna jest instrukcja doboru zewnętrznej skrzynki PoE, światłowodu i baterii.

Porównaj monitoring, utrzymanie i przywracanie pracy

Najlepsza architektura to nie tylko ta, która rzadko zawodzi, ale również ta, której stan można szybko zdiagnozować. W odległej lokalizacji koszt pojedynczej wizyty może być ważniejszy niż różnica w cenie komponentów.

Monitoring systemu solarnego

W systemie off-grid warto obserwować co najmniej:

napięcie i stan akumulatora;
napięcie lub dostępność wejścia PV;
trend ładowania i rozładowania;
pobór mocy przez porty PoE;
stan połączeń sieciowych;
temperaturę wewnątrz obudowy, jeśli system ją udostępnia;
zdarzenia odłączenia odbiorników lub restartu.

Pojedynczy pomiar napięcia baterii nie zawsze wystarcza do wiarygodnej oceny pozostałej energii. Ważniejsze są trendy i zachowanie systemu w kolejnych cyklach. Stopniowe pogarszanie bilansu może wskazywać na zacienienie, zabrudzenie panelu, wzrost obciążenia, problem z ładowaniem albo starzenie akumulatora.

Plan utrzymania powinien uwzględniać kontrolę paneli, konstrukcji, połączeń DC, przepustów i ochrony przeciwprzepięciowej. Częstotliwość inspekcji zależy od środowiska, ekspozycji i krytyczności obiektu.

Monitoring systemu sieciowego

W obiekcie zasilanym z AC należy rozróżniać:

zanik zasilania sieciowego;
pracę z UPS;
niski stan baterii;
przeciążenie;
awarię przełącznika;
przerwę w transmisji;
awarię pojedynczego urządzenia PoE.

Bez tego operator może zobaczyć jedynie, że obiekt przestał odpowiadać. Nie będzie wiadomo, czy potrzebny jest elektryk, instalator sieciowy, wymiana akumulatora czy restart kamery.

Zdalne zarządzanie przełącznikiem może ułatwić sprawdzenie stanu portu i ponowne uruchomienie odbiornika przez odłączenie PoE. Funkcję tę trzeba jednak potwierdzić dla konkretnego urządzenia i wersji oprogramowania — samo określenie „zarządzalny” nie definiuje wszystkich dostępnych operacji.

Zaprojektuj przewidywalny tryb awaryjny

System nie powinien po prostu wyłączyć się po przekroczeniu progu energii. Lepsza jest zaplanowana degradacja usługi, na przykład:

pozostawienie aktywnego łącza komunikacyjnego;
utrzymanie najważniejszej kamery lub czujnika;
wyłączenie urządzeń o wysokim poborze;
zachowanie energii na raportowanie alarmów;
automatyczny powrót do pełnej pracy po odbudowaniu rezerwy.

Dotyczy to zarówno solarnego PoE, jak i obiektu działającego z UPS. Po powrocie energii trzeba także uwzględnić jednoczesny rozruch odbiorników i chwilowe obciążenie całego układu.

Modeluj koszt cyklu życia bez zgadywania cen

Nie ma wiarygodnej uniwersalnej odpowiedzi, która architektura jest tańsza. Wynik zależy od odległości od sieci, wymaganej autonomii, poboru energii, warunków terenowych, częstotliwości serwisu oraz oczekiwanego okresu eksploatacji.

Model kosztów powinien obejmować kilka grup.

Koszty początkowe

Dla solarnego PoE będą to między innymi:

panele PV i konstrukcja;
regulator lub zintegrowany układ solarny;
akumulator;
przełącznik PoE;
szafa, zabezpieczenia i okablowanie DC;
transport, fundament i montaż;
łącze transmisyjne.

Dla zasilania sieciowego należy policzyć:

wykonanie lub wykorzystanie przyłącza;
kabel energetyczny i roboty terenowe;
zabezpieczenia AC;
przełącznik PoE i obudowę;
UPS oraz akumulator, jeżeli są wymagane;
odtworzenie nawierzchni;
łącze transmisyjne.

Koszty eksploatacyjne i odtworzeniowe

W obu wariantach występują przeglądy, czyszczenie, dojazdy, diagnostyka i wymiana zużywających się komponentów. Należy osobno uwzględnić:

energię pobieraną z sieci;
okresową wymianę akumulatora;
usuwanie skutków przepięć i uszkodzeń;
konserwację paneli i konstrukcji;
opłaty komunikacyjne, jeżeli używana jest transmisja komórkowa;
koszt przestoju;
koszt interwencji nieplanowanej;
rozbudowę systemu.

Prosty model można zapisać następująco:

Koszt cyklu życia = projekt i urządzenia + instalacja + eksploatacja + planowane wymiany + interwencje + koszt przestojów + modernizacje

Do porównania należy przyjąć ten sam okres analizy i tę samą dostępność usługi. Architektura z tanim montażem, ale częstymi wizytami terenowymi, nie musi być tańsza w całym cyklu życia. Z kolei przewymiarowany system solarny może generować niepotrzebny koszt początkowy bez proporcjonalnej poprawy działania.

Warto przygotować co najmniej trzy scenariusze:

bazowy — oczekiwane obciążenie i typowe warunki;
trudny — większy pobór, gorsza produkcja PV lub dłuższy zanik AC;
rozwojowy — dodatkowe kamery, radio lub czujniki w przyszłości.

Takie podejście jest bardziej użyteczne niż deklarowanie okresu zwrotu bez ofert instalacyjnych, pomiarów obciążenia i danych projektowych.

Wybierz architekturę solarną, sieciową lub hybrydową na podstawie danych

Solarne PoE jest uzasadnione, gdy:

w pobliżu nie ma odpowiedniego źródła AC;
doprowadzenie kabla wymaga rozległych robót terenowych;
obciążenie jest znane i możliwe do ograniczenia;
dostępne jest miejsce bez trwałego zacienienia;
można dobrać magazyn energii do warunków zimowych;
system zapewnia wystarczający monitoring energii;
lokalizacja umożliwia bezpieczny serwis paneli i baterii.

Zasilanie sieciowe będzie zwykle lepsze, gdy:

stabilne AC znajduje się przy punkcie instalacji;
obciążenie jest wysokie lub często się zmienia;
planowana jest dalsza rozbudowa;
brak miejsca na panele i akumulator;
zacienienie uniemożliwia przewidywalną produkcję;
wymagany czas podtrzymania może zapewnić lokalny UPS;
utrzymanie instalacji solarnej byłoby utrudnione.

Kiedy rozważyć wariant hybrydowy

Układ hybrydowy nie musi oznaczać skomplikowanego systemu z wieloma źródłami. Może to być:

AC z podtrzymaniem akumulatorowym;
PV z dodatkowym wejściem zasilania;
PV i akumulator z rezerwowym źródłem uruchamianym w wyjątkowych sytuacjach;
dwa niezależne punkty zasilania dla różnych grup odbiorników;
lokalne zasilanie solarne połączone światłowodem z obiektem sieciowym.

Hybryda ma sens, jeśli koszt przestoju jest wysoki, warunki solarne są okresowo niekorzystne albo sieć AC jest dostępna, lecz jej zaników nie można zaakceptować. Dodanie kolejnego źródła zwiększa jednak liczbę elementów, scenariuszy awarii i wymagań serwisowych. Konieczne jest zdefiniowanie priorytetu źródeł, progów przełączania oraz sposobu alarmowania.

Lista kontrolna przed decyzją

Przed zatwierdzeniem projektu należy potwierdzić:

maksymalny i średni pobór każdego urządzenia;
łączny budżet PoE z rezerwą projektową;
standard PoE i napięcie wymagane na każdym porcie;
obciążenia nocne, rozruchowe i sezonowe;
wymaganą autonomię lub czas pracy UPS;
zgodność baterii z układem ładowania;
warunki termiczne baterii i elektroniki;
produkcję PV w najtrudniejszym okresie;
długość i rodzaj toru transmisyjnego;
spadki napięcia oraz przekroje przewodów;
sposób ochrony przed przepięciami i wpływem środowiska;
dostępne alarmy i funkcje zdalnego zarządzania;
procedurę działania przy niskim stanie energii;
plan rozbudowy portów i obciążenia;
koszt instalacji, serwisu, wymian i przestojów.

Najczęstszy błąd to wybór źródła zasilania przed wykonaniem bilansu energetycznego i analizy trasy instalacyjnej. Równie ryzykowne jest utożsamianie mocy zasilacza, budżetu PoE i czasu autonomii — są to różne parametry, które trzeba sprawdzać oddzielnie.

Nie ma zatem uniwersalnego zwycięzcy w porównaniu solarnego PoE i tradycyjnego zasilania lokalizacji zdalnych. Dobra decyzja wynika z udokumentowanego obciążenia, wymaganej dostępności, odległości od infrastruktury, warunków środowiskowych i pełnego kosztu cyklu życia.

Kolejnym praktycznym krokiem jest porównanie wskazanych modeli Maxsol z wymaganą liczbą portów, obciążeniem PoE, odległością transmisji, źródłem energii, środowiskiem montażu i potrzebnymi funkcjami zarządzania. Przed doborem należy potwierdzić rzeczywisty przydział portów, zgodność napięć i baterii, limity ładowania oraz wymagany czas podtrzymania.
