Zasilanie solarne CCTV: kontrola przed wdrożeniem

Przed wdrożeniem solarnego systemu CCTV trzeba potwierdzić nie tylko pobór mocy kamery, lecz także całodobowe zużycie rejestratora, urządzeń PoE, transmisji bezprzewodowej, modemów, grzałek i pozostałych odbiorników. Równie ważne są warunki solarne w najsłabszym miesiącu projektowym, wymagana autonomia, zgodność interfejsów oraz dostęp serwisowy.

Dobra lista kontrolna wdrożenia zasilania solarnego CCTV powinna kończyć się zestawem dowodów: pomiarami poboru energii, dokumentacją zacienienia, schematem połączeń, budżetem mocy, założeniami dotyczącymi autonomii, wynikami testów sieciowych i protokołem odbioru. Bez tych danych zakup panelu i akumulatora opiera się na przypuszczeniach, a nie na wymaganiach konkretnej lokalizacji.

Najpierw zbierz dane potrzebne do decyzji zakupowej

Przed wyborem urządzeń projekt powinien zawierać co najmniej poniższe informacje:

Obszar	Co trzeba ustalić	Oczekiwany dowód
Kamery	liczba, tryby pracy, pobór dzienny i nocny	karty katalogowe i pomiary
Rejestracja	zapis lokalny, NVR, karta pamięci lub chmura	schemat przepływu danych
Łączność	Ethernet, most radiowy, LTE/5G lub inne łącze	pomiar sygnału i test przepustowości
Zasilanie	napięcia wejściowe, PoE, DC, moc szczytowa	budżet mocy i tabela interfejsów
Energia słoneczna	kierunek, nachylenie, cień i miesiąc projektowy	dokumentacja fotograficzna i analiza miejsca
Autonomia	liczba godzin lub dni bez skutecznego ładowania	zapisane kryterium projektowe
Środowisko	temperatura, opady, pył, wiatr i kondensacja	ocena lokalizacji i wymagania dla obudowy
Serwis	dostęp do panelu, akumulatora i urządzeń sieciowych	plan konserwacji i bezpiecznego dostępu
Odbiór	parametry energii i sieci mierzone na obiekcie	protokół uruchomienia

To przegląd przedwdrożeniowy, a nie instrukcja obliczania pojemności. Gdy znane są już obciążenia i warunki miejsca, dalsze obliczenia można przeprowadzić według poradnika o tym, jak dobrać autonomiczny system solarny do CCTV.

Udokumentuj obciążenia kamer, rejestracji i łącza zwrotnego

Podstawowym błędem jest przyjęcie mocy znamionowej jednej kamery jako całkowitego obciążenia instalacji. System pracujący poza siecią musi zasilać wszystkie elementy działające między panelem a punktem odbioru obrazu.

W inwentaryzacji należy uwzględnić:

każdą kamerę i jej rzeczywisty tryb pracy;
oświetlacze podczerwieni lub światło białe uruchamiane nocą;
grzałki, wentylatory, wycieraczki i moduły dodatkowe;
przełącznik PoE lub konwerter DC–PoE;
rejestrator, dysk, koncentrator albo komputer brzegowy;
bezprzewodowy most punkt–punkt;
modem komórkowy, router, punkt dostępowy lub urządzenie CPE;
zabezpieczenia aktywne, sterowniki i czujniki;
straty przetwarzania napięcia oraz pobór własny urządzeń zasilających.

Mierz osobno dzień, noc i stan rozruchowy

Pobór kamery może wzrosnąć po włączeniu oświetlacza IR, grzałki lub funkcji mechanicznych. Urządzenia radiowe i rejestratory również nie zawsze pobierają stałą moc. Dlatego trzeba udokumentować co najmniej:

pobór w typowym trybie dziennym;
pobór w trybie nocnym;
maksymalny zaobserwowany pobór podczas uruchamiania;
czas pracy każdego odbiornika w ciągu doby;
zachowanie systemu po zaniku i powrocie zasilania.

Do obliczeń energetycznych potrzebna jest energia dobowa w Wh, a nie tylko suma mocy w W. Odbiornik pobierający niewiele energii, ale pracujący przez całą dobę, może mieć większy wpływ na system niż urządzenie o wysokiej mocy działające krótko.

Określ, gdzie i jak będzie rejestrowany obraz

Zapis lokalny na karcie pamięci, rejestrator w tej samej szafie oraz transmisja ciągła do odległego centrum mają inne wymagania. Należy ustalić:

czy nagrywanie jest ciągłe, zdarzeniowe czy według harmonogramu;
gdzie znajduje się podstawowa kopia nagrań;
co dzieje się po utracie łącza;
jak długo kamera lub rejestrator przechowuje materiał lokalnie;
czy po odzyskaniu połączenia występuje intensywna synchronizacja danych;
jakiego pasma wymagają wszystkie strumienie jednocześnie.

W przypadku łącza radiowego deklarowana odległość lub nominalna szybkość nie gwarantuje przepustowości w konkretnej lokalizacji. Trzeba sprawdzić widoczność radiową, zakłócenia, szerokość kanału, poziom sygnału i rzeczywisty transfer.

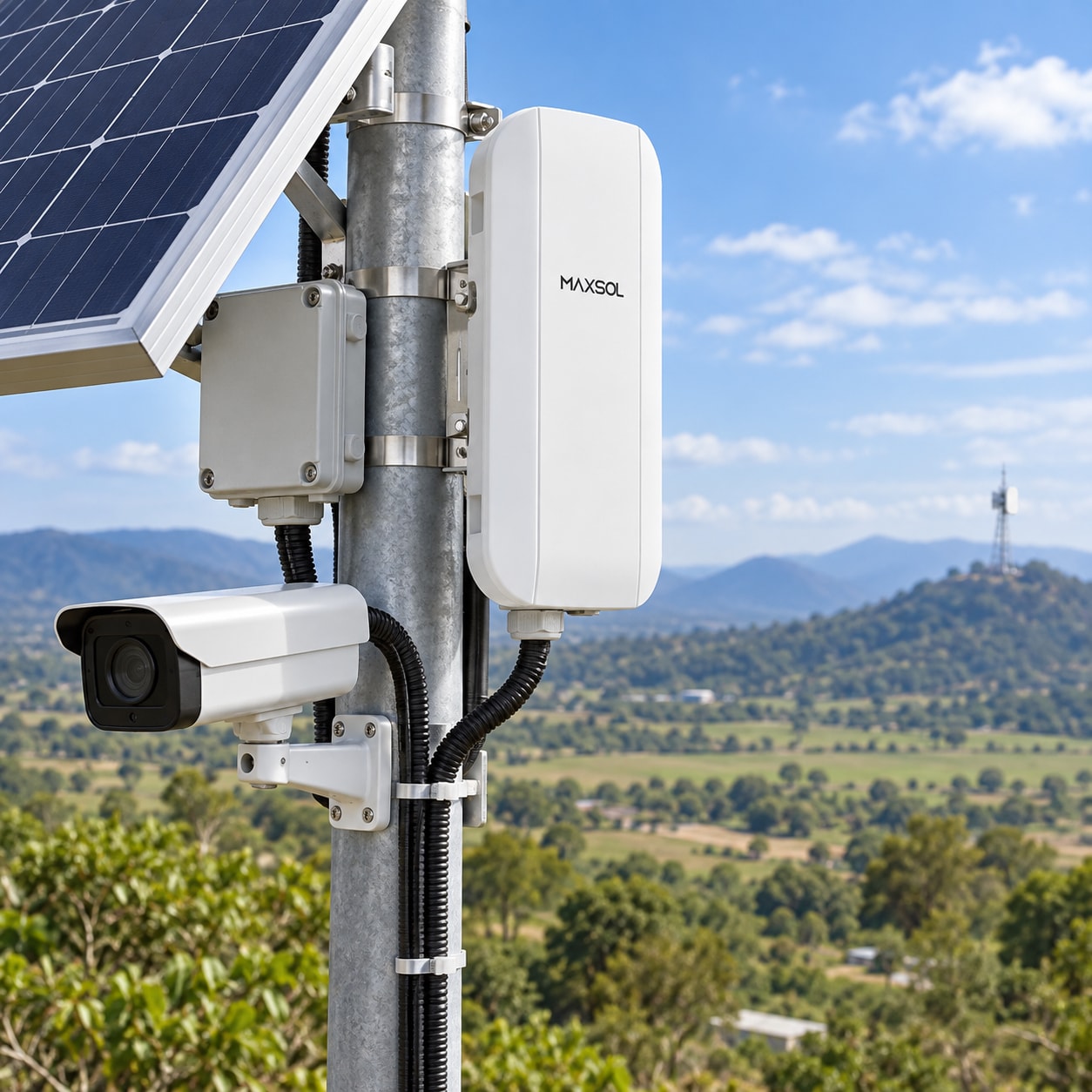

Przykładem elementu takiej architektury jest zewnętrzny most bezprzewodowy Maxsol CPE295, dla którego udokumentowano pracę w paśmie 5,8 GHz, antenę kierunkową MIMO 2×2 14 dBi, jeden port Gigabit LAN, zasilanie IEEE 802.3af/at lub 9–48 V DC oraz pobór 6,5 W przy pełnym obciążeniu. Parametry te należy włączyć do budżetu energii, ale zasięg i przepustowość nadal wymagają weryfikacji na miejscu.

Zbadaj cień, montaż i ekspozycję środowiskową

Ocena solarna powinna dotyczyć okresu o najmniej korzystnym bilansie energii, a nie tylko pogodnego dnia podczas wizji lokalnej. W Polsce szczególnego znaczenia nabierają krótkie dni, niski kąt padania promieni słonecznych oraz możliwość zalegania śniegu lub szronu.

Dokumentacja miejsca powinna pokazywać:

przebieg cienia w różnych porach dnia;
drzewa i roślinność, które mogą się rozrosnąć;
budynki, maszty, ogrodzenia i inne przeszkody;
planowany azymut oraz kąt nachylenia panelu;
możliwość gromadzenia się śniegu, liści i zabrudzeń;
wystawienie konstrukcji na wiatr;
ryzyko zalania, kondensacji i działania pyłu;
długość oraz trasę przewodów od panelu do obudowy;
możliwość bezpiecznego czyszczenia i regulacji panelu.

Jedno zdjęcie wykonane w południe nie jest pełnym badaniem zacienienia. W miarę możliwości należy zebrać fotografie z oznaczeniem kierunków świata i godzin albo wykonać analizę ścieżki słońca dla sezonu projektowego.

Nie pomijaj temperatury akumulatora i elektroniki

Obudowa powinna być oceniana jako środowisko pracy, a nie tylko ochrona przed deszczem. Bezpośrednie słońce może podnosić temperaturę wewnętrzną, natomiast zimą temperatura akumulatora może być znacznie niższa od temperatury powietrza mierzonej w nasłonecznionym miejscu.

Przed zakupem należy potwierdzić dla każdego urządzenia:

dopuszczalny zakres temperatur pracy i ładowania;
wymagania dotyczące wentylacji;
sposób ograniczania kondensacji;
ochronę przepustów kablowych;
odstępy montażowe i sposób odprowadzania ciepła;
reakcję sterownika na temperaturę spoza dopuszczalnego zakresu.

Nie należy zakładać, że wspólna obudowa automatycznie zapewnia właściwe warunki dla akumulatora, konwertera PoE i urządzeń radiowych.

Potwierdź napięcie, PoE oraz interfejsy danych

Określenie „kamera PoE” nie wystarcza do potwierdzenia kompatybilności. Przed zamówieniem trzeba sprawdzić napięcie, polaryzację, sposób podania zasilania na pary przewodów, wymagany standard negocjacji oraz maksymalną moc odbiornika.

Tabela interfejsów powinna zawierać:

Element	Parametry do potwierdzenia
Akumulator lub system solarny	napięcie nominalne, zakres roboczy, dostępne wyjścia
Sterownik	napięcia, ograniczenia prądowe, zabezpieczenia i logika odłączenia
Konwerter PoE	zakres wejściowy DC, napięcie wyjściowe, moc ciągła, pinout i protokół
Kamera	standard PoE lub pasywne PoE, pobór maksymalny, port danych
Radio lub modem	sposób zasilania, pobór, liczba portów i szybkość Ethernet
Rejestrator	napięcie wejściowe, pobór dysku i zachowanie po restarcie
Okablowanie	długość, przekrój, spadek napięcia, ekranowanie i uziemienie

Przykładowy konwerter Maxsol POE24V z DC na PoE przyjmuje 12–36 V DC i oferuje regulowane wyjście PoE 12–57 V, Gigabit Ethernet oraz wyświetlacz LCD napięcia. Dla konwersji 12 V na 48 V udokumentowane obciążenie ciągłe wynosi maksymalnie 30 W.

Same te dane nie potwierdzają jednak negocjacji IEEE PoE z dowolną kamerą. Przed połączeniem urządzeń trzeba niezależnie zweryfikować napięcie, polaryzację, pinout, wymagany protokół oraz zapotrzebowanie na moc. Błędne założenie dotyczące pasywnego i negocjowanego PoE może doprowadzić do braku uruchomienia albo uszkodzenia sprzętu.

Policz straty w całym torze zasilania

Energia przechodzi przez przewody, sterownik, zabezpieczenia i ewentualne przetwornice. Każdy etap wpływa na dostępny budżet. Szczególnie ważne są:

spadek napięcia na długim przewodzie DC;
prąd po stronie niższego napięcia;
sprawność konwersji w odpowiednim punkcie pracy;
limit mocy ciągłej konwertera;
chwilowy prąd rozruchowy;
sumaryczny budżet portów PoE.

Nie należy dobierać urządzenia wyłącznie dlatego, że jego maksymalne napięcie pasuje do kamery. Istotne są także moc, prąd, sposób negocjacji i warunki termiczne.

Ustal autonomię, odzyskiwanie energii i priorytety obciążeń

Autonomia określa, jak długo system ma podtrzymywać wymagane funkcje bez wystarczającego ładowania słonecznego. Powinna wynikać z ryzyka operacyjnego i wymagań projektu, a nie z uniwersalnej liczby dni.

Zespół powinien odpowiedzieć na cztery pytania:

Jak długo system ma działać podczas okresu słabego uzysku?
Które funkcje muszą działać bez przerwy?
Które odbiorniki można wyłączyć przy niskim stanie energii?
Jak szybko instalacja ma wrócić do normalnego stanu po pojawieniu się słońca?

Rozdziel obciążenia krytyczne i opcjonalne

Przykładowa hierarchia może obejmować:

priorytet 1: podstawowa kamera i zapis lokalny;
priorytet 2: transmisja alarmów i telemetrii;
priorytet 3: ciągły podgląd zdalny;
priorytet 4: dodatkowe oświetlenie lub funkcje pomocnicze.

Kolejność musi wynikać z wymagań danego obiektu. Samo odłączenie łącza zwrotnego może ograniczyć pobór energii, ale jednocześnie uniemożliwić wykrycie awarii. Z kolei pozostawienie radia bez kamery nie zapewnia wartości użytkowej. Logika redukcji obciążeń powinna więc uwzględniać działanie całej usługi.

Trzeba również ustalić progi:

ostrzeżenia o niskim napięciu lub stanie energii;
odłączenia obciążeń niekrytycznych;
bezpiecznego wyłączenia rejestratora;
ponownego załączenia po odzyskaniu energii;
zwłoki zapobiegającej wielokrotnym restartom.

Porównuj systemy na podstawie energii użytecznej

Jako punkt odniesienia można przeanalizować system solarny Maxsol CS12060, który dokumentuje panel monokrystaliczny 120 W, akumulator LiFePO4 12,8 V 60 Ah o energii 768 Wh, sterownik MPPT oraz trzy wyjścia DC 12 V.

Nie oznacza to jednak określonego czasu pracy konkretnego zestawu CCTV. Rzeczywista autonomia zależy między innymi od profilu obciążenia, strat konwersji, temperatury, ustawień ochronnych, dostępnej energii słonecznej i stanu instalacji. Wymienione system, konwerter i most radiowy są przykładami elementów architektury, a nie potwierdzonym kompatybilnym kompletem.

Jeżeli projekt jest dopiero na etapie tworzenia architektury, pomocne będzie także omówienie, jak zbudować system CCTV zasilany energią słoneczną w lokalizacji bez sieci.

Zaplanuj monitoring, konserwację i dostęp fizyczny

System bez dostępu do sieci energetycznej nie powinien pozostawać bez informacji o swoim stanie. Monitoring ma umożliwić odróżnienie problemu energetycznego od awarii kamery, łącza lub rejestracji.

Wymagane dane warto podzielić na trzy grupy:

Parametry energetyczne

napięcie akumulatora;
prąd ładowania i obciążenia;
stan wyjść zasilających;
alarmy sterownika;
historia odłączeń i restartów;
dostępne dane o temperaturze.

Parametry sieciowe

osiągalność kamery, radia i rejestratora;
czas pracy od ostatniego restartu;
błędy portów Ethernet;
poziom sygnału i jakość połączenia radiowego;
przepustowość oraz utrata pakietów;
dostępność strumienia i zapisanych nagrań.

Stan fizyczny

zabrudzenie lub zacienienie panelu;
poluzowanie konstrukcji;
ślady wody i kondensacji;
stan przewodów, złączy oraz przepustów;
aktywność zwierząt lub ingerencję osób;
dostęp do bezpieczników i elementów odłączających.

Plan serwisowy powinien określać częstotliwość oględzin, odpowiedzialność za reakcję na alarmy i sposób dotarcia do urządzeń. Panel, obudowa i antena nie mogą być zamontowane tak, aby rutynowa kontrola wymagała improwizowanych metod dostępu.

Należy również przewidzieć możliwość bezpiecznego odłączenia panelu, akumulatora i obciążeń. Dokumentacja pozostawiona ekipie serwisowej powinna zawierać schemat, ustawienia, opis przewodów, konfigurację portów oraz procedurę ponownego uruchomienia.

Przeprowadź odbiór na podstawie pomiarów energii i sieci

Odbiór nie powinien kończyć się stwierdzeniem, że obraz jest widoczny. Instalacja może działać w pogodny dzień, a mimo to mieć błędny bilans energii, niestabilne łącze lub nieprawidłowo skonfigurowane progi odłączenia.

Podczas uruchomienia należy zmierzyć i zapisać:

napięcie panelu, akumulatora i wyjść pod obciążeniem;
pobór każdej grupy odbiorników;
pobór całego systemu w dzień i w trybie nocnym;
spadki napięcia na długich przewodach;
zachowanie po odłączeniu i ponownym podaniu zasilania;
kolejność uruchamiania urządzeń;
czas odzyskania obrazu i nagrywania;
przepustowość łącza w obu kierunkach;
opóźnienie, utratę pakietów i stabilność transmisji;
działanie zapisu lokalnego po przerwaniu łącza;
dostarczenie alarmu o awarii zasilania lub komunikacji.

Test powinien objąć również kontrolowaną symulację niskiego stanu energii, jeśli pozwala na to projekt i instrukcja urządzeń. Trzeba sprawdzić, czy obciążenia wyłączają się w przewidzianej kolejności i czy system nie wpada w cykl kolejnych restartów.

Co powinien zawierać protokół odbioru

Kompletny protokół powinien obejmować:

listę modeli i wersji oprogramowania;
ostateczny schemat zasilania i transmisji;
ustawienia napięć oraz progów ochronnych;
wyniki pomiarów poboru mocy i energii;
wyniki testów radiowych i Ethernet;
zdjęcia panelu, anteny, obudowy i tras kablowych;
opis zacienienia w dniu pomiaru;
listę odstępstw od projektu;
dane dostępowe przekazane zgodnie z zasadami bezpieczeństwa;
kryteria wymagające ponownego testu po zmianie sezonu lub konfiguracji.

Najczęstsze błędy przed wdrożeniem solarnego CCTV

Największe ryzyko powodują zwykle nie pojedyncze urządzenia, lecz niesprawdzone założenia na styku energii, sieci i środowiska. Należy unikać zwłaszcza:

liczenia tylko poboru kamery;
pomijania nocnego oświetlenia i grzałek;
projektowania na podstawie warunków letnich;
utożsamiania każdego portu PoE z pełną kompatybilnością;
nieuwzględniania strat przetwarzania i przewodów;
traktowania nominalnego zasięgu radiowego jako gwarancji;
braku priorytetów przy niskim stanie energii;
montażu panelu bez możliwości czyszczenia;
zamknięcia elektroniki w obudowie bez analizy temperatury;
odbioru instalacji bez pomiaru trybu nocnego;
braku monitoringu pozwalającego ustalić źródło awarii.

FAQ

Czy moc panelu można dobrać tylko na podstawie liczby kamer?

Nie. Dwie kamery mogą mieć bardzo różny pobór, szczególnie po włączeniu IR, grzałki lub funkcji mechanicznych. Trzeba policzyć całodobową energię wszystkich kamer, rejestracji, transmisji i konwersji zasilania.

Czy każda kamera PoE będzie działać z konwerterem DC–PoE?

Nie. Należy potwierdzić standard lub sposób podania zasilania, negocjację, napięcie, polaryzację, pinout i wymagany budżet mocy. Zgodne złącze RJ45 nie jest dowodem zgodności elektrycznej.

Jaki miesiąc przyjąć do oceny energii słonecznej?

Należy przyjąć miesiąc projektowy odpowiadający najmniej korzystnym warunkom, w których system ma spełniać wymagania. W Polsce ocena powinna uwzględniać krótki dzień, niski kąt słońca oraz lokalne zacienienie i zaleganie śniegu.

Czy deklarowany zasięg mostu radiowego wystarczy do projektu?

Nie. Zasięg podany dla urządzenia nie gwarantuje przepustowości na obiekcie. Potrzebne są widoczność radiowa, właściwe ustawienie anten, analiza zakłóceń i test rzeczywistego łącza.

Kiedy można zamówić urządzenia?

Gdy zespół ma zatwierdzony profil obciążenia, analizę miejsca, tabelę interfejsów, cel autonomii, strategię redukcji obciążeń, wymagania środowiskowe oraz kryteria odbioru. Wcześniejszy zakup zwiększa ryzyko kosztownych zmian.

Kolejny krok to porównanie wskazanych modeli Maxsol z rzeczywistą liczbą portów, poborem energii, odległością transmisji, napięciami, warunkami środowiskowymi i wymaganiami dotyczącymi zarządzania. Każdy element należy zweryfikować jako część konkretnej architektury, a nie jako uniwersalny zestaw CCTV.
