Jak dobrać panel, akumulator i regulator MPPT

Obliczanie obciążenia, akumulatora, paneli PV i regulatora MPPT trzeba wykonywać w tej właśnie kolejności. Najpierw ustala się zużycie energii oraz prądy szczytowe odbiorników, następnie wymaganą pojemność magazynu, moc paneli dla najmniej korzystnego miesiąca i na końcu dopuszczalne parametry regulatora oraz wyjść zasilających.

Nie wystarczy podzielić pojemności akumulatora w Wh przez moc urządzeń. Czas pracy i możliwość odtworzenia zapasu zależą również od głębokości rozładowania, strat przewodów i przetwornic, temperatury, profilu napięcia akumulatora oraz rzeczywistego uzysku słonecznego. Poniższy arkusz pozwala skoordynować te elementy jako jeden system.

Utwórz arkusz obciążenia i dziennego zużycia energii

Punktem wyjścia jest lista wszystkich urządzeń zasilanych przez system. Dla każdej pozycji należy określić moc typową, moc maksymalną, czas działania i napięcie wejściowe. W instalacji monitoringu będą to na przykład kamery, promienniki podczerwieni, radiolinia, punkt dostępowy, rejestrator, switch oraz ewentualna grzałka obudowy.

Dla odbiornika o stałej mocy:

Energia dobowa [Wh] = moc [W] × czas pracy [h/dobę]

Przykładowy, całkowicie hipotetyczny arkusz może wyglądać następująco:

Odbiornik	Moc robocza	Czas pracy	Energia na dobę	Parametr wymagający kontroli
Kamera IP	9 W	24 h	216 Wh	wzrost poboru po włączeniu IR
Most radiowy	7 W	24 h	168 Wh	moc maksymalna podczas transmisji
Switch DC	5 W	24 h	120 Wh	pobór własny i sprawność portów
Grzałka obudowy	20 W	4 h	80 Wh	czas pracy zależny od temperatury
Razem			584 Wh

Wartość 584 Wh jest energią pobieraną przez odbiorniki, a nie jeszcze energią wymaganą od paneli. Do dalszych obliczeń trzeba uwzględnić straty występujące między akumulatorem a urządzeniami.

Nie opieraj projektu wyłącznie na mocy znamionowej

W arkuszu powinny znaleźć się co najmniej trzy parametry obciążenia:

• średnie zużycie energii w Wh na dobę,
• największa jednoczesna moc w W,
• maksymalny prąd chwilowy lub rozruchowy w A.

Jeśli kamera pobiera 6 W w dzień, ale 11 W po włączeniu promiennika IR, do obliczenia zimowego należy przyjąć nocny profil pracy, a nie samą wartość dzienną. Podobnie urządzenie radiowe może mieć wyższy pobór przy intensywnej transmisji niż w stanie bezczynności.

Dla odbiorników DC prąd można wstępnie oszacować ze wzoru:

Prąd [A] = moc [W] / napięcie robocze [V]

Należy jednak sprawdzić kartę katalogową, ponieważ prąd rośnie wraz ze spadkiem napięcia, a niektóre urządzenia mają krótki, lecz wysoki prąd startowy. Więcej przykładów dla kamer i urządzeń sieciowych zawiera poradnik dotyczący doboru autonomicznego systemu solarnego do CCTV.

Dobierz pojemność akumulatora do założonej autonomii

Pojemność akumulatora wynika z dobowego zużycia, oczekiwanej liczby dni bez wystarczającej produkcji PV, dopuszczalnej głębokości rozładowania oraz strat. Ogólny wzór ma postać:

Nominalna energia akumulatora [Wh] = energia dobowa × dni autonomii / (dopuszczalna głębokość rozładowania × sprawność toru zasilania)

Dla hipotetycznego zużycia 584 Wh/dobę, dwóch dni autonomii, 80% projektowej głębokości rozładowania i 90% sprawności toru:

584 × 2 / (0,80 × 0,90) = około 1622 Wh

Przy nominalnym napięciu 12,8 V odpowiada to orientacyjnie:

1622 Wh / 12,8 V = około 127 Ah

To wynik projektowy, a nie wskazanie konkretnego produktu. Dopuszczalną głębokość rozładowania, pojemność przy danej temperaturze, limity BMS i sposób odłączania odbiorników trzeba potwierdzić w aktualnej dokumentacji akumulatora.

Nominalne Wh nie oznaczają energii dostarczonej do odbiornika

Oznaczenie 12,8 V 60 Ah odpowiada nominalnie 768 Wh, ale nie oznacza, że dokładnie 768 Wh zostanie dostarczone do urządzeń. Dostępna energia zależy między innymi od:

• progu odłączenia ustawionego w regulatorze lub BMS,
• chwilowego prądu obciążenia,
• temperatury akumulatora,
• spadków napięcia na przewodach i zabezpieczeniach,
• sprawności przetwornic DC/DC albo inwertera,
• zachowania odbiorników przy obniżającym się napięciu.

Trzeba również sprawdzić pełny profil napięciowy baterii. Obejmuje on napięcie ładowania, ponownego załączenia, odłączenia obciążenia oraz napięcie występujące podczas normalnego rozładowania. Samo określenie „system 12 V” nie gwarantuje zgodności wszystkich urządzeń.

W przypadku LiFePO4 szczególnej uwagi wymaga dozwolona temperatura ładowania. Nie należy zakładać, że możliwość rozładowania w niskiej temperaturze oznacza jednocześnie możliwość ładowania. Obowiązujące limity i działanie zabezpieczenia temperaturowego muszą wynikać z dokumentacji konkretnej baterii i regulatora.

Oszacuj energię PV dla miesiąca projektowego

Moc paneli należy dobierać na podstawie uzysku w najmniej korzystnym miesiącu, w którym instalacja ma realizować zakładane zadanie. W Polsce często oznacza to analizę warunków zimowych, ale właściwy miesiąc projektowy zależy od lokalizacji, orientacji paneli, zacienienia oraz wymaganego okresu pracy systemu.

Do wstępnego obliczenia można użyć:

Moc PV [W] = dzienne zapotrzebowanie [Wh] / (godziny równoważnego nasłonecznienia × łączna sprawność produkcji)

Jeżeli zweryfikowane dane dla wybranego miesiąca i płaszczyzny panelu wskazują 1,7 godziny równoważnego nasłonecznienia na dobę, a projektowa sprawność całego toru PV wynosi 72%, dla obciążenia 584 Wh otrzymamy:

584 / (1,7 × 0,72) = około 477 W

Ta wartość pokrywa jedynie przeciętną energię dobową przy przyjętych założeniach. Nie zapewnia automatycznie odbudowania zapasu po kilku pochmurnych dniach.

Dodaj zdolność do ponownego naładowania akumulatora

Jeżeli akumulator po okresie bez słońca ma odzyskać energię w określonym czasie, dzienny budżet PV powinien obejmować dwa składniki:

Wymagana energia PV = energia bieżących odbiorników + energia przeznaczona na odbudowę zapasu

Przykładowo, jeśli po okresie deficytu trzeba uzupełnić 1000 Wh w ciągu trzech odpowiednich dni słonecznych, do dziennego bilansu należy dodać co najmniej około 333 Wh, a następnie uwzględnić straty ładowania. W tym czasie panele nadal muszą zasilać bieżące obciążenie.

To jeden z najczęściej pomijanych aspektów projektu: system może bilansować przeciętną dobę, lecz po głębszym rozładowaniu nigdy nie odzyskiwać pełnego zapasu w miesiącu projektowym.

Dane słoneczne powinny odpowiadać:

• lokalizacji instalacji,
• miesiącowi projektowemu,
• kątowi nachylenia i azymutowi paneli,
• rzeczywistemu zacienieniu horyzontu,
• stratom temperaturowym, przewodowym i MPPT,
• zabrudzeniu, śniegowi i innym warunkom terenowym.

Nie należy zastępować danych miesięcznych średnią roczną. Średnia roczna może ukrywać poważny deficyt energii zimą.

Sprawdź limity napięcia, prądu i mocy MPPT

Regulator MPPT musi być zgodny jednocześnie z panelem lub łańcuchem paneli, akumulatorem i obciążeniem. Oznaczenie mocy panelu nie wystarcza do potwierdzenia kompatybilności.

Najważniejsze parametry wejścia PV to:

• maksymalne dopuszczalne napięcie obwodu otwartego,
• zakres napięcia pracy MPPT,
• maksymalny prąd wejściowy lub prąd zwarciowy,
• dopuszczalna moc paneli dla danego napięcia baterii.

Po stronie akumulatora trzeba sprawdzić:

• maksymalny prąd ładowania regulatora,
• obsługiwane napięcie systemowe,
• dostępny profil ładowania,
• zgodność napięć z wymaganiami akumulatora i BMS.

Jeżeli rozważany jest regulator innego typu, praktyczne różnice wyjaśnia porównanie regulatorów MPPT i PWM w zewnętrznych instalacjach solarnych.

Oblicz napięcie obwodu otwartego przy niskiej temperaturze

Napięcie Voc panelu rośnie wraz ze spadkiem temperatury ogniw. Dlatego nie wolno porównywać limitu regulatora wyłącznie z wartością Voc podaną dla warunków STC.

Uproszczony wzór:

Voc przy niskiej temperaturze = Voc STC × [1 + |współczynnik temperaturowy Voc| × (25°C − minimalna temperatura ogniwa)]

Jeśli przykładowy moduł ma:

• Voc STC: 24,0 V,
• współczynnik Voc: −0,28%/°C,
• projektową temperaturę ogniwa: −20°C,

to:

24,0 × [1 + 0,0028 × 45] = około 27,0 V

Dla paneli połączonych szeregowo wynik trzeba pomnożyć przez liczbę modułów w szeregu. Obliczone napięcie musi pozostać poniżej bezwzględnego limitu regulatora wraz z marginesem wymaganym przez producenta i przyjętą metodykę projektową.

Minimalnej temperatury nie należy dobierać przypadkowo. Trzeba wykorzystać wiarygodne dane dla miejsca instalacji i uwzględnić, że o świcie nieobciążony panel może mieć temperaturę zbliżoną do otoczenia.

Zweryfikuj prąd wejściowy i prąd ładowania

Przy panelach równoległych sumuje się prąd poszczególnych gałęzi. Orientacyjnie:

Prąd zwarciowy układu = Isc modułu × liczba równoległych gałęzi

Do wyniku należy zastosować współczynnik projektowy przewidziany przez producenta regulatora i właściwe zasady instalacyjne. Nie każdy limit opisany jako „maksymalny prąd PV” oznacza to samo, dlatego trzeba odróżnić dopuszczalny prąd wejściowy, Isc i maksymalny prąd ładowania.

Prąd po stronie baterii można wstępnie oszacować:

Prąd ładowania ≈ moc paneli × sprawność MPPT / napięcie ładowania baterii

Dla 400 W PV, 95% orientacyjnej sprawności i napięcia ładowania 14,2 V:

400 × 0,95 / 14,2 = około 26,8 A

Wynik trzeba porównać z:

• prądem wyjściowym regulatora,
• maksymalnym prądem ładowania baterii,
• limitem BMS,
• obciążalnością przewodów, złączy i zabezpieczeń.

Sprawność oraz napięcie 14,2 V w tym przykładzie są założeniami obliczeniowymi, a nie zaleceniem ustawień. Należy użyć wartości z aktualnych kart katalogowych.

Skoordynuj ładowanie baterii i wyjścia obciążenia

Regulator nie tylko ładuje akumulator. W wielu kompaktowych systemach zarządza również wyjściami DC, progami odłączenia oraz ponownego załączenia obciążenia. Każdy z tych elementów może ograniczyć praktyczne działanie instalacji.

Należy zweryfikować:

1. Łączny prąd wszystkich aktywnych odbiorników.
2. Prąd maksymalny pojedynczego wyjścia.
3. Łączny limit wyjść obciążenia.
4. Prąd chwilowy przy starcie urządzeń.
5. Zakres napięcia tolerowany przez każde urządzenie.
6. Przekrój i długość przewodów.
7. Progi odłączenia oraz ponownego załączenia.
8. Zachowanie systemu po zadziałaniu BMS lub zabezpieczenia regulatora.

Uwzględnij spadek napięcia w przewodach

W systemach niskonapięciowych nawet niewielka rezystancja przewodu może wywołać zauważalny spadek napięcia. Dotyczy to zwłaszcza odległych kamer, punktów radiowych i innych odbiorników zasilanych napięciem 12 V.

Spadek można oszacować jako:

Spadek napięcia [V] = prąd [A] × rezystancja całej pętli [Ω]

Obliczenia muszą obejmować przewód dodatni i powrotny, złącza, bezpieczniki oraz pozostałe elementy toru. Trzeba sprawdzić napięcie przy odbiorniku w najgorszym przypadku: przy maksymalnym poborze, niskim stanie naładowania akumulatora i niskiej temperaturze.

Jeśli obciążenie wymaga stabilizowanego napięcia, może być potrzebna odpowiednia przetwornica DC/DC. Jej pobór własny, sprawność, napięcie startu i zachowanie przy przeciążeniu również należą do bilansu.

Traktuj gotowe systemy jako udokumentowane konfiguracje

Przykładem mniejszej, określonej konfiguracji jest system solarny Maxsol CS12060 120 W / 60 Ah / 768 Wh, dokumentujący panel monokrystaliczny 120 W, akumulator LiFePO4 12,8 V 60 Ah, regulator MPPT i trzy wyjścia DC 12 V.

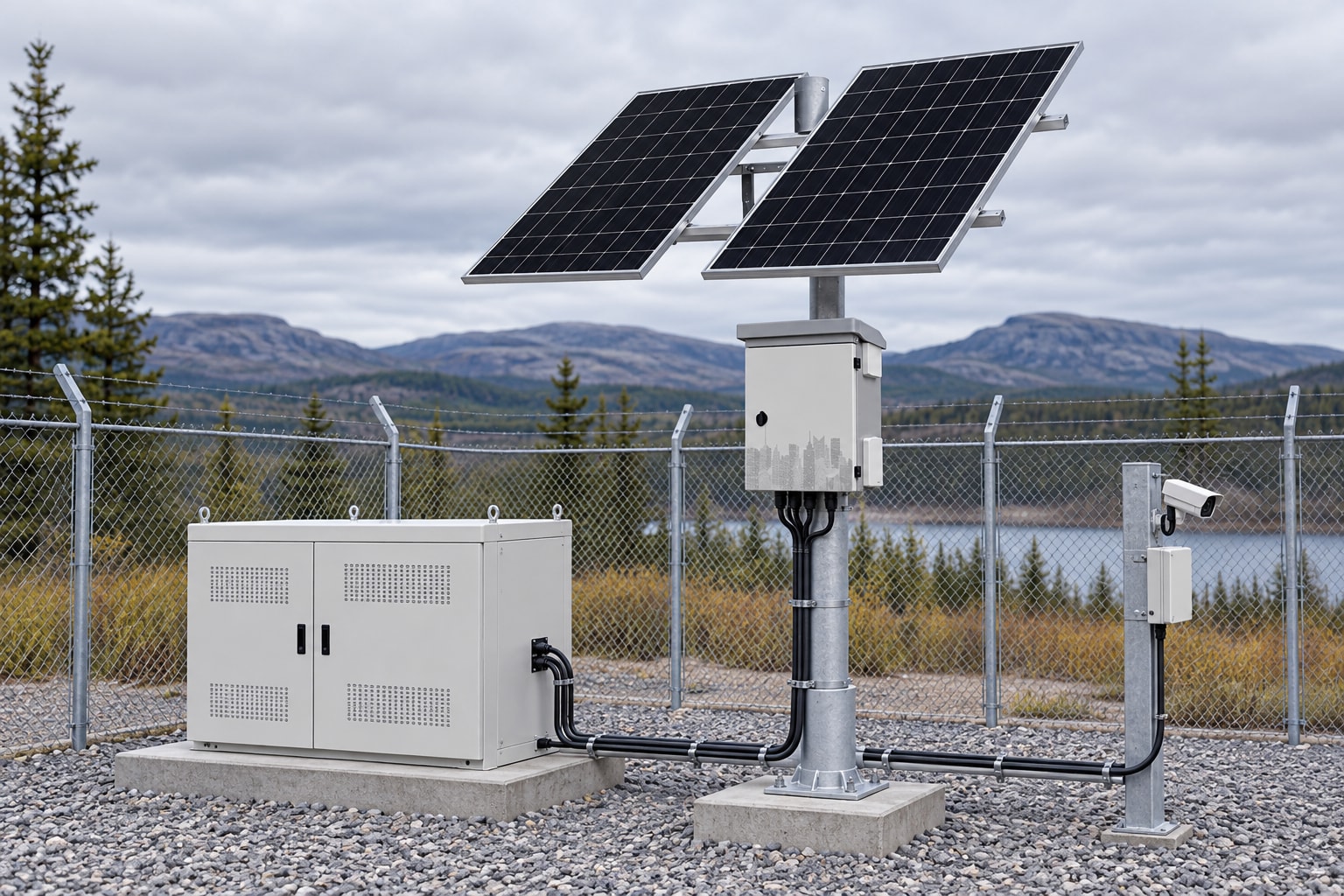

Drugim przykładem jest system solarny Maxsol CS400150 400 W / 150 Ah / 1920 Wh, w którym udokumentowano dwa moduły 200 W, akumulator LiFePO4 12,8 V 150 Ah, sterowanie MPPT i cztery wyjścia DC 12 V.

Są to przykłady gotowych konfiguracji, a nie zalecenie swobodnego łączenia komponentów ani obietnica określonej autonomii. Przed wyborem trzeba potwierdzić dostarczaną wersję regulatora, dopuszczalne Voc i prądy PV, profil ładowania baterii, temperatury ładowania, zabezpieczenia oraz limity wyjść.

Przetestuj skrajne warunki i udokumentuj projekt

Końcowy wynik powinien przejść kilka niezależnych kontroli. Obliczenie wykonane dla jednego przeciętnego dnia nie pokazuje, jak system zachowa się po pochmurnym okresie, podczas mrozu albo przy jednoczesnym uruchomieniu wszystkich odbiorników.

Minimalny zestaw scenariuszy kontrolnych

Scenariusz	Co należy sprawdzić
Najdłuższa noc miesiąca projektowego	energia zużywana bez bieżącej produkcji PV
Kilka dni słabego nasłonecznienia	spadek stanu naładowania i moment odłączenia
Powrót słońca po deficycie	zasilanie odbiorników i tempo odbudowy zapasu
Minimalna temperatura	wzrost Voc paneli i dopuszczalność ładowania baterii
Maksymalna temperatura	spadek mocy PV i warunki pracy elektroniki
Maksymalne obciążenie	prąd wyjść, przewodów, złączy i zabezpieczeń
Najniższe napięcie baterii	napięcie dostępne na końcu najdłuższego przewodu
Awaria jednego elementu	bezpieczne odłączenie i sposób przywrócenia pracy

Dokumentuj założenia, a nie tylko wynik

Arkusz projektowy powinien zawierać:

• listę i wersje wszystkich odbiorników,
• pomierzoną lub potwierdzoną moc typową i maksymalną,
• godziny pracy w dzień i w nocy,
• dobową energię dla miesiąca projektowego,
• przyjętą autonomię i dopuszczalną głębokość rozładowania,
• źródło danych o nasłonecznieniu,
• orientację, nachylenie i zacienienie paneli,
• Voc, Isc i współczynniki temperaturowe modułów,
• limity wejściowe i wyjściowe regulatora,
• napięcia i temperatury ładowania akumulatora,
• limity BMS,
• długości i przekroje przewodów,
• wartości zabezpieczeń,
• straty i marginesy zastosowane w obliczeniach,
• datę oraz wersję każdej wykorzystanej karty katalogowej.

Warto też zapisać, które wielkości zostały zmierzone, które pochodzą z dokumentacji, a które są konserwatywnymi założeniami. Ułatwia to późniejszą aktualizację projektu, gdy zmieni się kamera, urządzenie radiowe albo sposób pracy instalacji.

Najczęstsze błędy w obliczeniach

Najwięcej problemów powodują:

• używanie średniego rocznego nasłonecznienia zamiast danych dla miesiąca projektowego,
• traktowanie nominalnych Wh baterii jako energii w całości dostępnej dla odbiorników,
• pomijanie nocnego wzrostu poboru kamer,
• dobór MPPT wyłącznie na podstawie mocy paneli,
• nieuwzględnianie wzrostu Voc na mrozie,
• kontrolowanie prądu paneli bez sprawdzenia prądu ładowania baterii,
• brak rezerwy na odbudowę zapasu energii,
• stosowanie profilu ładowania przeznaczonego dla innej chemii akumulatora,
• pomijanie ograniczeń temperaturowych LiFePO4,
• nieuwzględnianie spadku napięcia na długich przewodach,
• założenie, że liczba gniazd oznacza możliwość jednoczesnego wykorzystania ich z dowolnym prądem.

Ostateczna konfiguracja jest poprawna dopiero wtedy, gdy jednocześnie spełnia bilans energii, wymagania napięciowe, wszystkie limity prądowe, warunki temperaturowe i założony czas odbudowy zapasu. Jako następny krok można porównać oba opisane systemy Maxsol z wymaganą liczbą wyjść, rzeczywistym obciążeniem, długością przewodów, mocą PV, środowiskiem instalacji oraz potrzebnym sposobem zarządzania.
